FH37 ipari relé

A FH37 relé egy nagy megbízhatóságú vezérlőelem, amelyet elsősorban súlyos ipari helyzetekre terveztek. Magas, akár 15 A-es kapcsolási kapacitást, rugalmas érintkező-konfigurációkat, robusztus mechanikai szerkezetet és kényelmes telepítési funkciókat tartalmaz. A termék fluxusálló kialakítással és átlátszó porvédővel rendelkezik, több telepítési módot támogat, és kompatibilis a különböző reléaljzatokkal. Megbízható, hosszú élettartamú és könnyen karbantartható terhelésszabályozási megoldást kíván nyújtani az ipari automatizálási rendszerek számára. Ez a specifikáció átfogó áttekintést nyújt műszaki jellemzőiről és teljesítményparamétereiről, hogy támogassa az Ön kiválasztását és alkalmazását.

A termék fő jellemzői

A main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

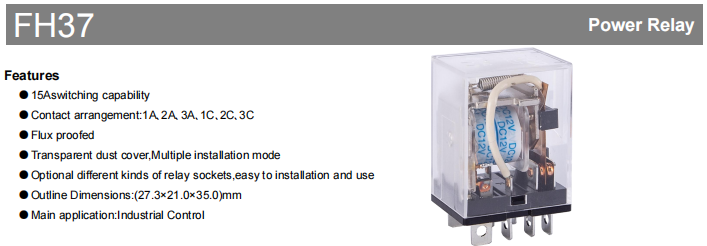

A design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

Részletes műszaki adatok

Elektromos teljesítmény

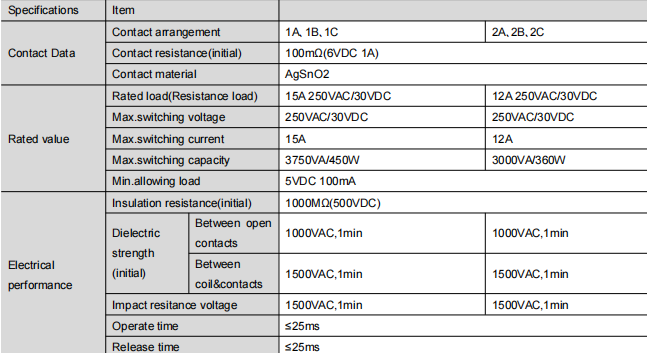

Kapcsolattartási konfigurációk: 1A, 1B, 1C stb. formában érhetők el.

Kezdeti érintkezési ellenállás: ≤ 100 mΩ (6VDC, 1A-en mérve).

Névleges terhelés: 15A @ 250VAC / 30VDC (ellenállásos terhelés).

Maximális kapcsolási feszültség: 250VAC / 30VDC.

Maximális kapcsolási áram: 15A.

Szigetelési ellenállás: ≥ 1000MΩ (500VDC-n).

Dielektromos szilárdság:

Nyitott érintkezők között: 1000VAC 1 percig.

A tekercs és az érintkezők között: 1500 VAC 1 percig.

Kapcsolási sebesség: Működési idő ≤ 25 ms, Kioldási idő ≤ 25 ms.

Elektromos élettartam: 100 000 művelet névleges ellenállásos terhelés mellett (15A, 250VAC/30VDC), szobahőmérsékleten 1s/9s BE/KI ciklussal.

Mechanikai és környezetvédelmi teljesítmény

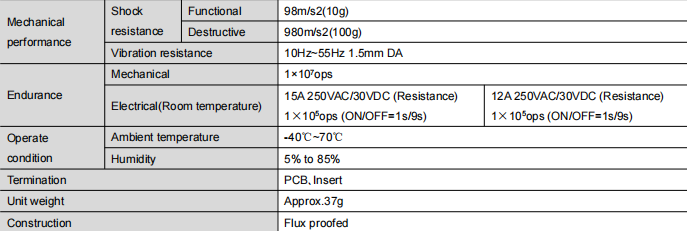

Mechanikai élettartam: Akár 10 000 000 művelet.

Ütésállóság:

Funkcionális: 98 m/s² (10g).

Romboló: 980 m/s² (100g).

Rezgésállóság: 10Hz-55Hz, 1,5mm DA.

Üzemi hőmérséklet: -40 ℃ és 70 ℃ között.

Üzemi páratartalom: 5% és 85% közötti relatív páratartalom (nem kondenzálódó).

Fizikai jellemzők

Terminál típusa: PCB beillesztési stílus.

Súly: kb. 37 gramm.

Felépítés: Folyásálló tömített kivitel.

Telepítési és méretinformációk

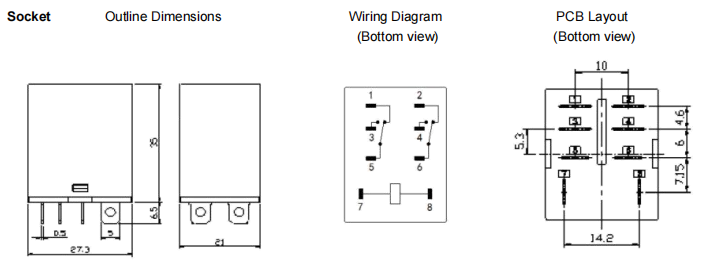

A rögzítési furatok elhelyezkedésének és elrendezési méreteinek részletes leírását lásd a termékrajzokon (hivatkozási index: [38, 113, 925, 346]).

Tolerancia megjegyzések:

Vázlati mérettűrések:

≤ 1 mm: ±0,2 mm

1mm és <5mm: ±0,3mm

≥5mm: ±0,5mm

A nyomtatott áramköri lapok elrendezésének tűrései (hacsak nincs megadva): ±0,1 mm

Összegzés

A FH37 series relay stands as a reliable foundation for ipari ellenőrzés nagy kapcsolási kapacitásának, kivételes mechanikai és elektromos élettartamának, erős környezeti ellenálló képességének és felhasználóközpontú telepítési tervezésének köszönhetően. Nemcsak megfelel a megbízható működés szigorú követelményeinek nehéz környezetben, hanem átlátható és moduláris felépítése révén javítja a rendszer karbantarthatóságát is. Ha az FH37-et választja, a vezérlőrendszer egy alapvető alkatrészét kapja, amely tartós és stabil lesz.
