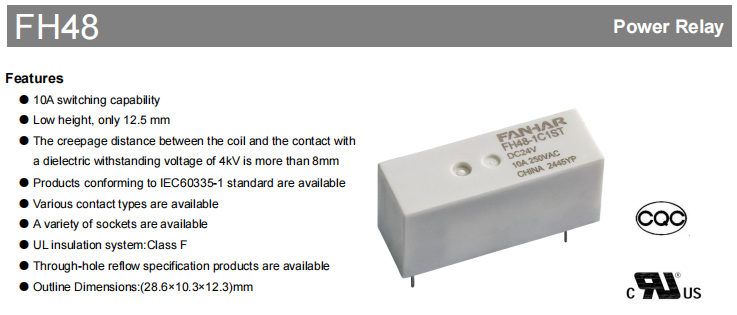

FH48 ipari relé

Az automatizálási berendezések, a háztartási készülékek és az ipari vezérlőrendszerek mindegyike relékre támaszkodik, mert megbízhatóak és helytakarékosak. Az FH48 sorozatú relé pontosan erre a célra készült. Magas kapcsolási képességet tartalmaz. Ultravékony kialakítása is van. Szigetelő képességgel rendelkezik. Széleskörű tanúsítványokkal rendelkezik. Ez robusztus és kompakt megoldást kínál a mérnökök számára.

Alapvető előnyei

Az FH48 sorozat lényege a precíz mérnöki egyensúlyban rejlik. Kompakt, 28,6×10,3×12,3 mm-es mérete ellenére akár 10A terhelést is képes váltani. Rendkívül alacsony, mindössze 12,5 mm-es magassága különösen figyelemre méltó, mivel értékes helyet szabadít fel az egyre karcsúbb elektronikai eszközök és a nagy sűrűségű PCB-elrendezések számára. A termék folyósításálló kialakítást vagy teljesen műanyag tömítést alkalmaz, hatékonyan taszítja a port, a nedvességet és a káros gázokat (például a H₂S-t és a SO₂ spektrum széles spektrumát) -40 ℃ és 85 ℃ között, és különféle környezetek befogadására alkalmas, a tiszta helyiségektől az ipari környezetig.

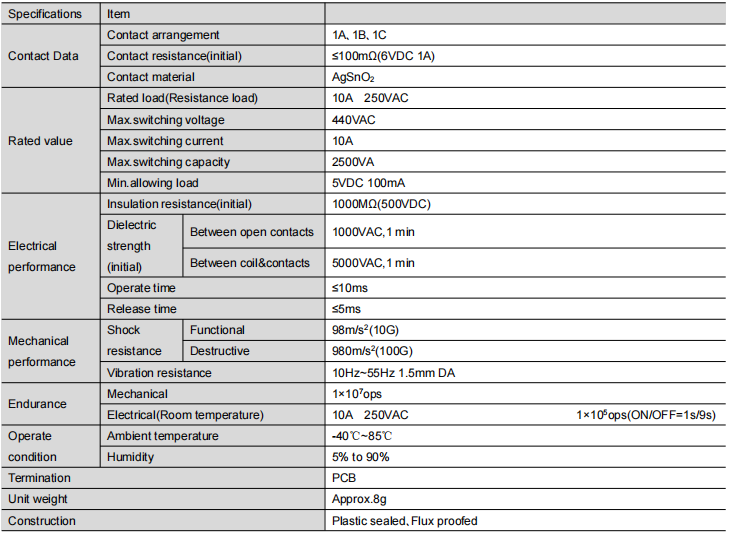

Főbb műszaki paraméterek és teljesítmény

Ez a relésorozat kiemelkedő teljesítményt és megbízható részleteket kínál:

Elektromos teljesítmény : Ezüst-ón-oxid (AgSnO₂) érintkezőanyagot használ, amely erős ellenállást biztosít az íverózióval szemben. A kezdeti érintkezési ellenállás ≤100mΩ, ami alacsony energiafogyasztást és hosszú élettartamot biztosít. A szigetelési ellenállás eléri az 1000 MΩ-ot, a tekercs és az érintkezők közötti dielektromos szilárdság pedig 5000 VAC, ami robusztus biztonsági akadályt biztosít.

Mechanikai és tartósság : A gyors működési és kioldási idők (≤10ms / ≤5ms) biztosítják a gyors reagálást. A mechanikai tartósság 10 millió műveletig terjed. A 10A 250VAC névleges terhelés mellett az elektromos tartósság eléri a 10 millió műveletet is, kielégítve a hosszú távú stabil működés igényeit.

Rugalmas meghajtó : A tekercsfeszültség széles skáláját kínálja DC5V-tól DC60V-ig, 250mW és 300mW közötti energiafogyasztással, megkönnyítve a zökkenőmentes integrációt a különböző vezérlőáramkörökkel.

Rugalmas konfigurációs és kiválasztási útmutató

Az FH48 sorozat rendkívül rugalmas konfigurációkat kínál a különböző áramkör-tervezési igények kielégítésére:

Kapcsolatfelvételi űrlap : Három alapvető konfigurációt kínál: 1A (normál nyitott), 1B (normál zárt) és 1C (átállás).

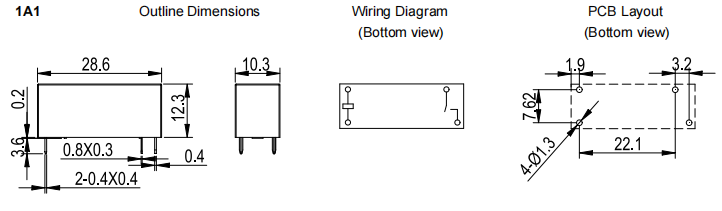

Szerelés típusa : Számos nyomtatott áramköri érintkező konfiguráció (1., 2., 3. típus) használható, átfogó méretrajzokkal és bekötési útmutatókkal kiegészítve.

Védelmi szint :A szabványos folyasztószerálló típus és a teljesen műanyag tömítésű változat közötti választás a működési környezettől függ.

Az "FH48-1A1ST-XXXDC12V" rendelési kód egyértelműen jelzi a típust, az érintkezési formát, a szerelési módot, a felépítést, az érintkezők anyagát és a tekercs feszültségét, megkönnyítve a pontos kiválasztást.

Biztonsági jóváhagyások és megfelelőség

A termék számos nemzetközi fő biztonsági tanúsítvánnyal rendelkezik, többek között:

UL / cUL (fájlszám: E475405)

TÜV (iratszám: R 50610371)

CQC (fájlszám: CQC23002412542)

Ezek a tanúsítványok különböző feszültségértékeket és terhelési körülményeket foglalnak magukban, igazolva, hogy az FH48 relé megfelel a szigorú nemzetközi biztonsági szabványoknak, és alkalmas a globális piacokon történő használatra, különösen olyan szektorokban, mint a háztartási készülékek (IEC60335-1) és az ipari vezérlés.

Alkalmazási területek

Megbízható teljesítményének és kompakt kialakításának köszönhetően az FH48 sorozatú relét széles körben használják:

Háztartási gépek : Főszabályzó vagy tápkapcsoló klímaberendezésekben, mosógépekben, mosogatógépekben stb.

Ipari vezérlés : Kimeneti modulok programozható logikai vezérlőkhöz, motorvezérlőkhöz és műszerekhez.

Tápellátás : UPS rendszerek, áramelosztó modulok, okos mérők.

Kommunikációs infrastruktúra: Bázisállomás berendezések, hálózati energia adminisztráció.

Új energetikai járművek : Kiegészítő áramkörök akkumulátorkezeléshez, töltésszabályozáshoz stb.

Következtetés

Elektromos teljesítményével, robusztus mechanikai felépítésével, rugalmas tervezési lehetőségeivel és átfogó biztonsági tanúsítványaival az FH48 sorozatú relé ideális választássá vált a nagy megbízhatóságot és helytakarékos kialakítást igénylő alkalmazásokhoz. Ez nem pusztán egy alkatrész, hanem nélkülözhetetlen közreműködő is a berendezés megbízható és biztonságos működésének szavatolásában.
