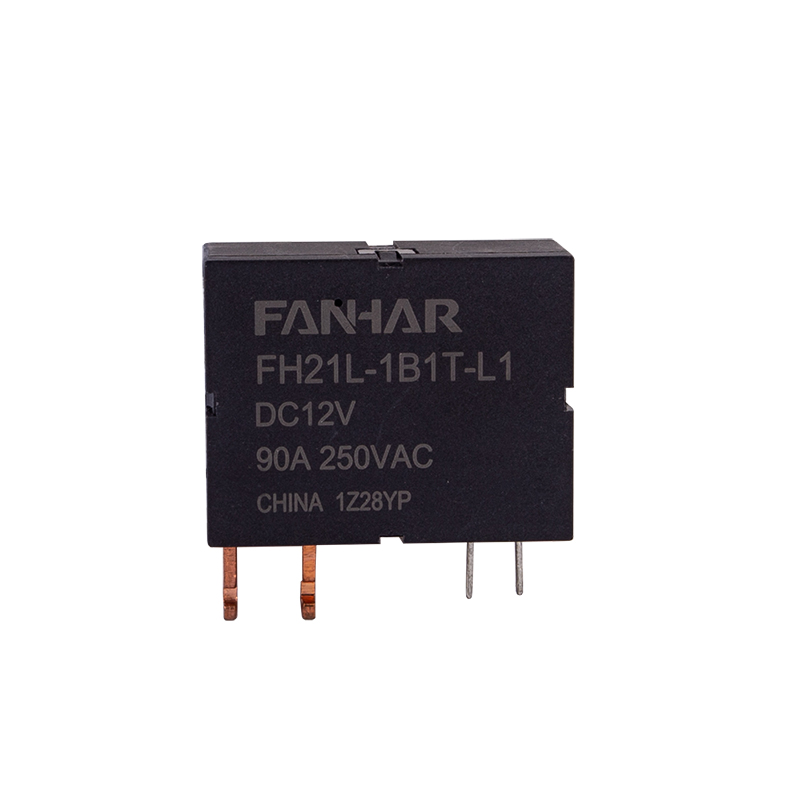

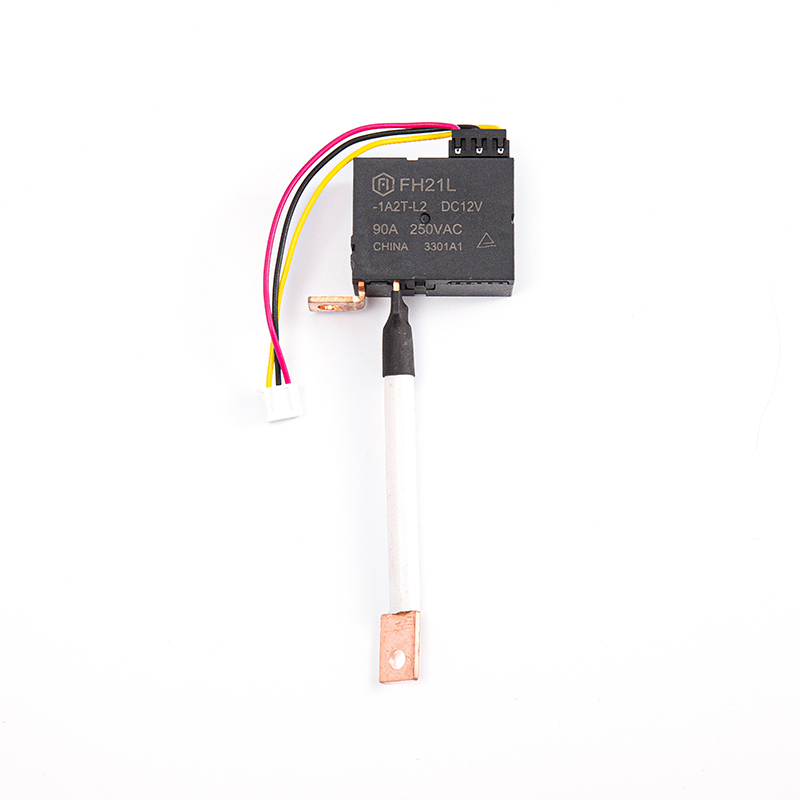

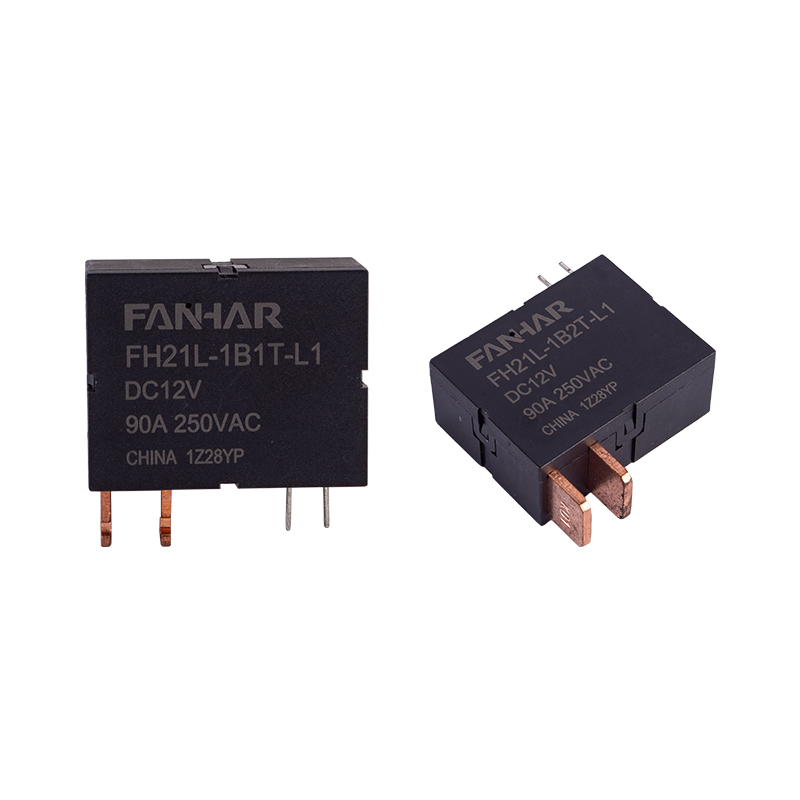

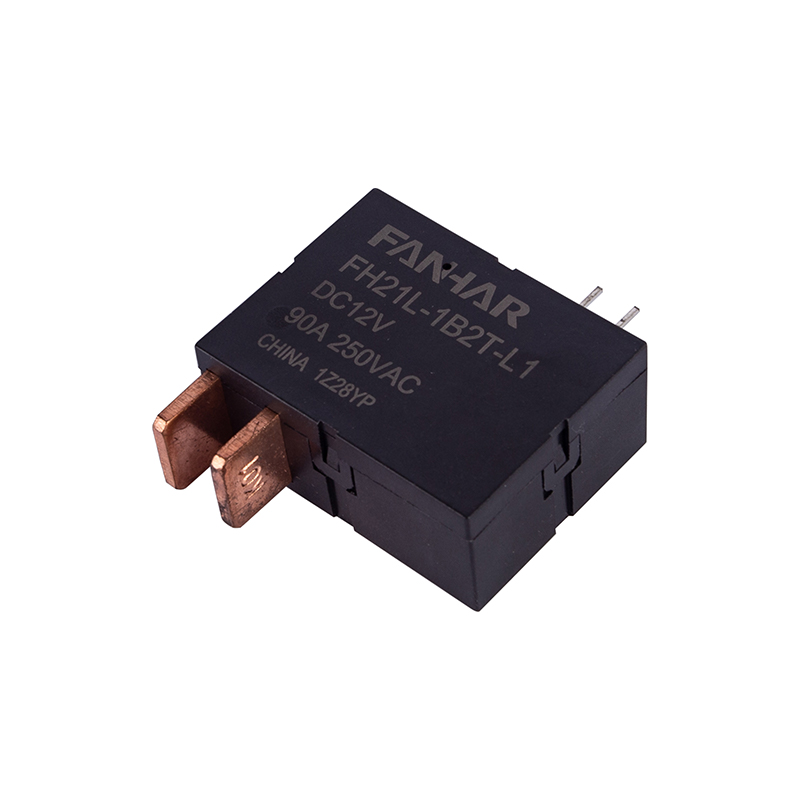

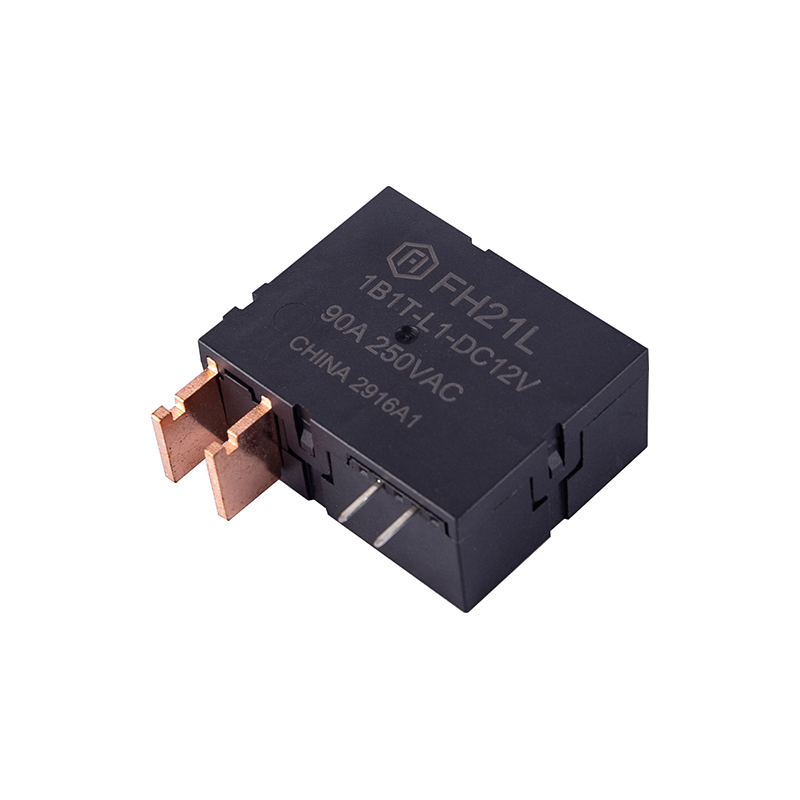

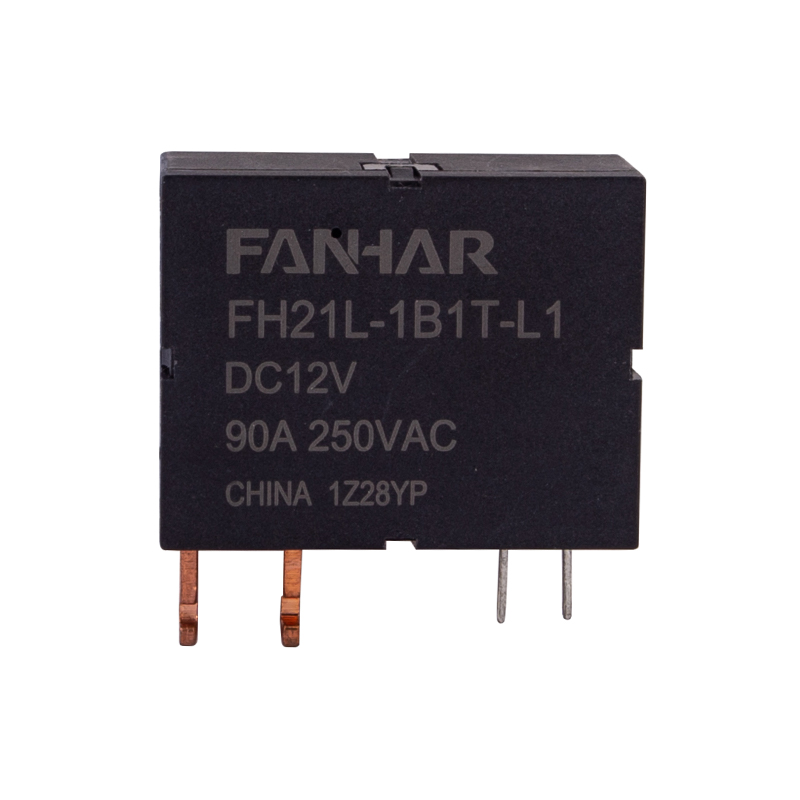

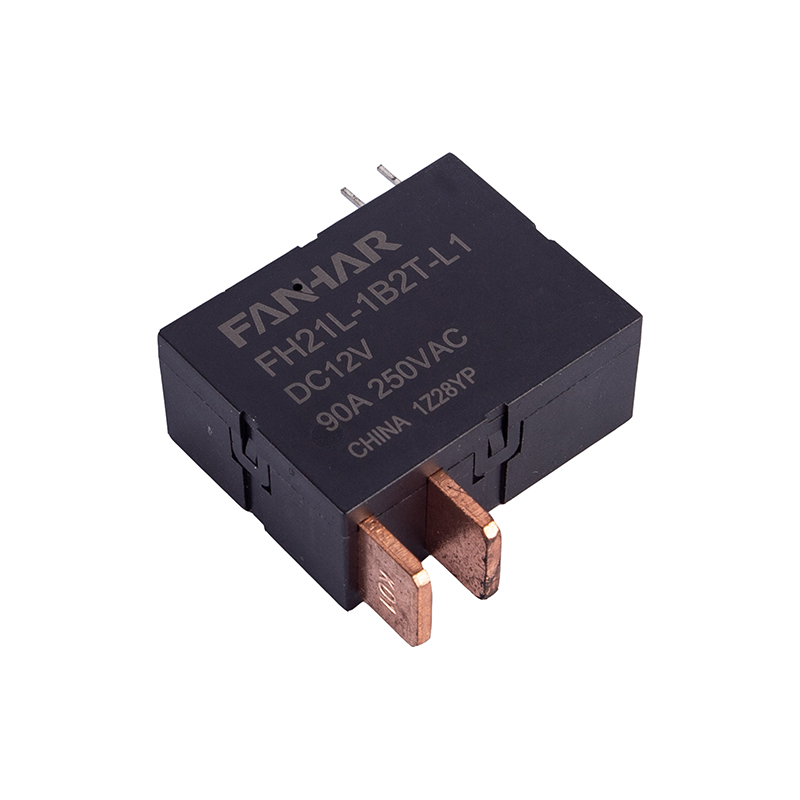

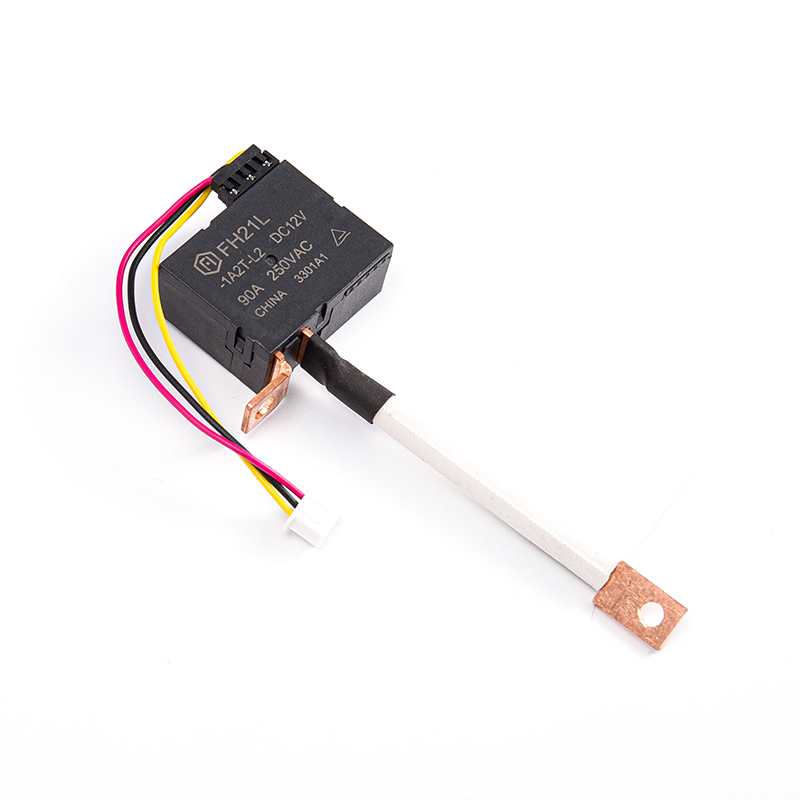

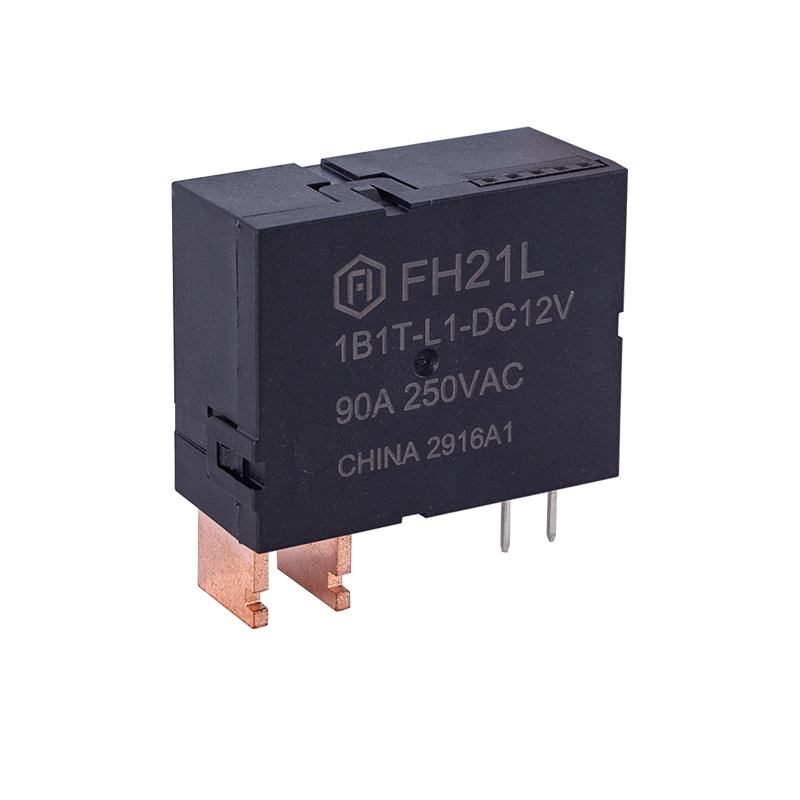

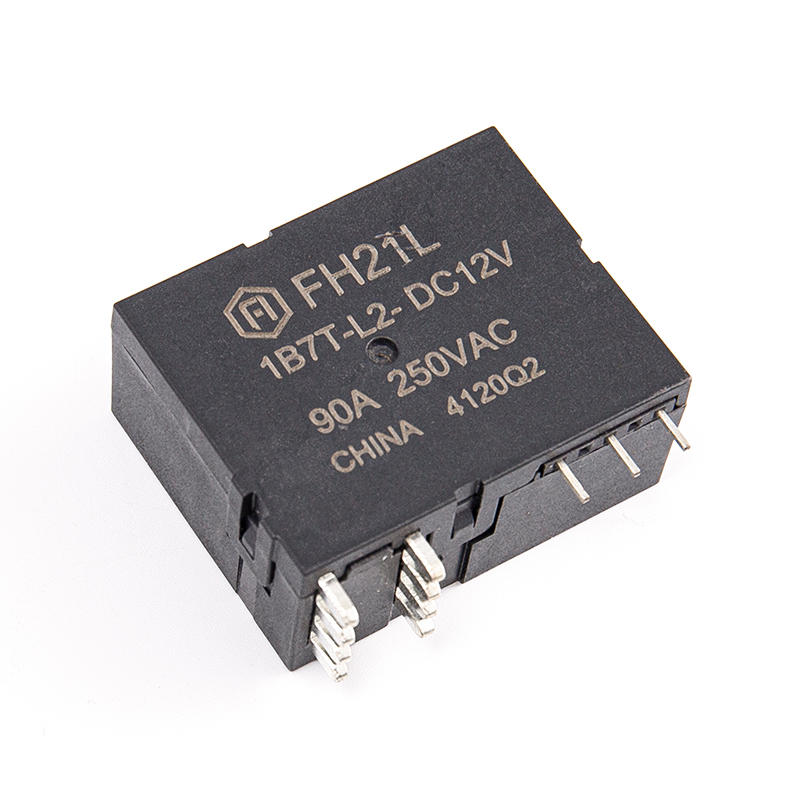

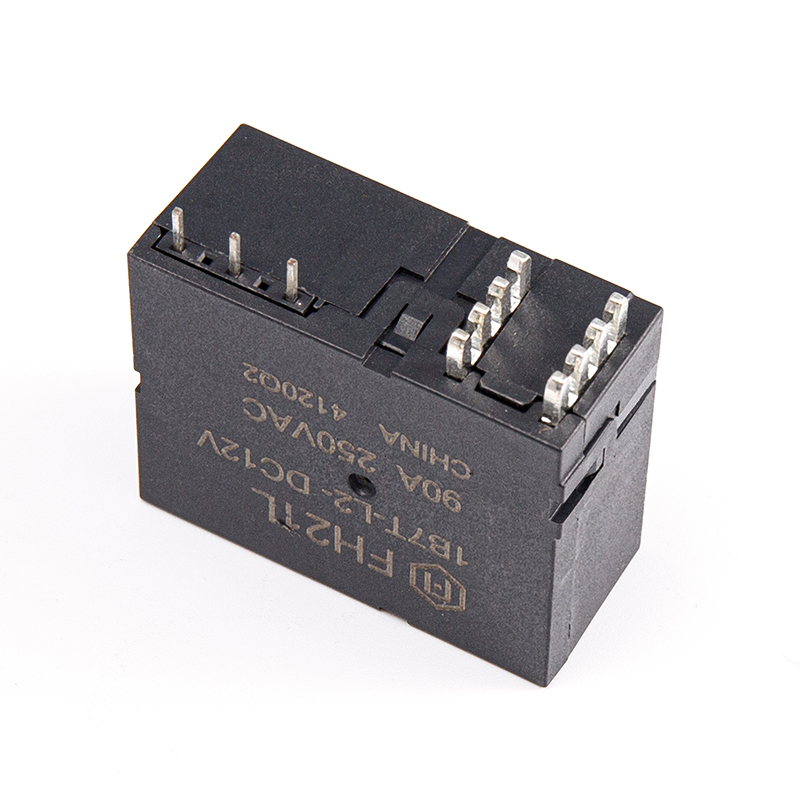

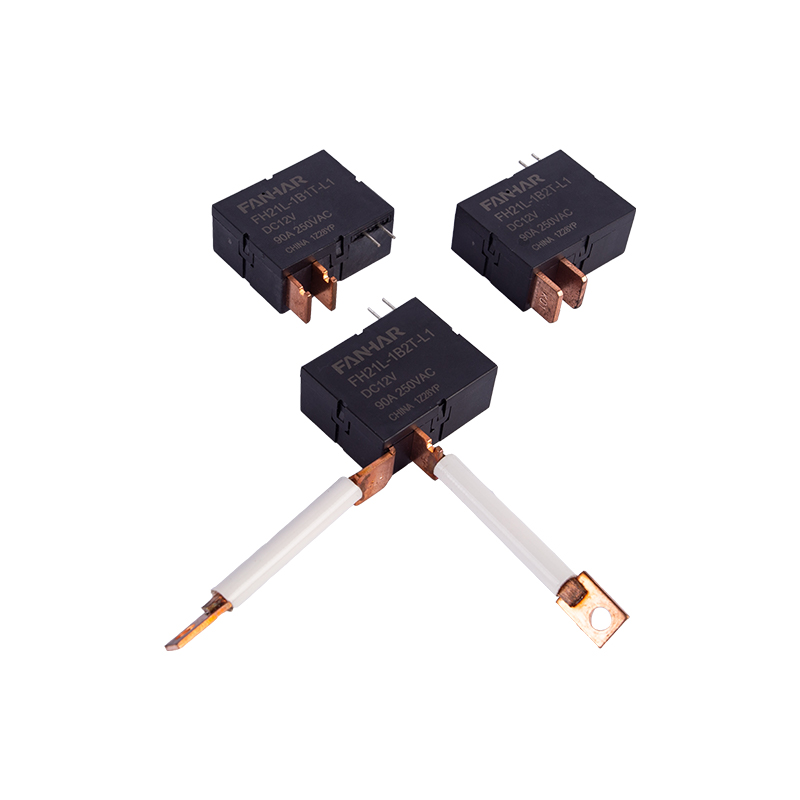

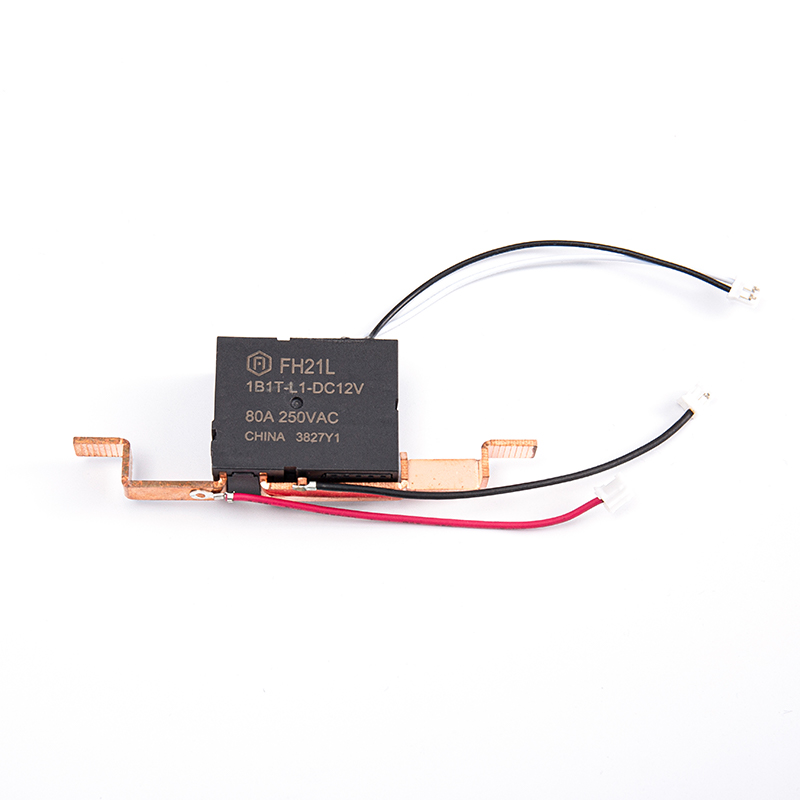

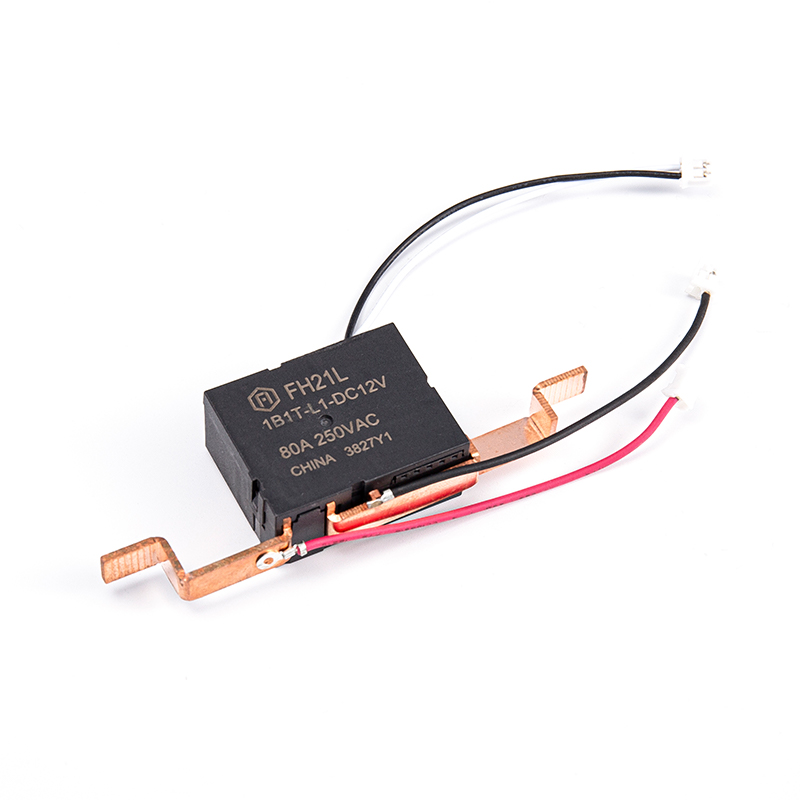

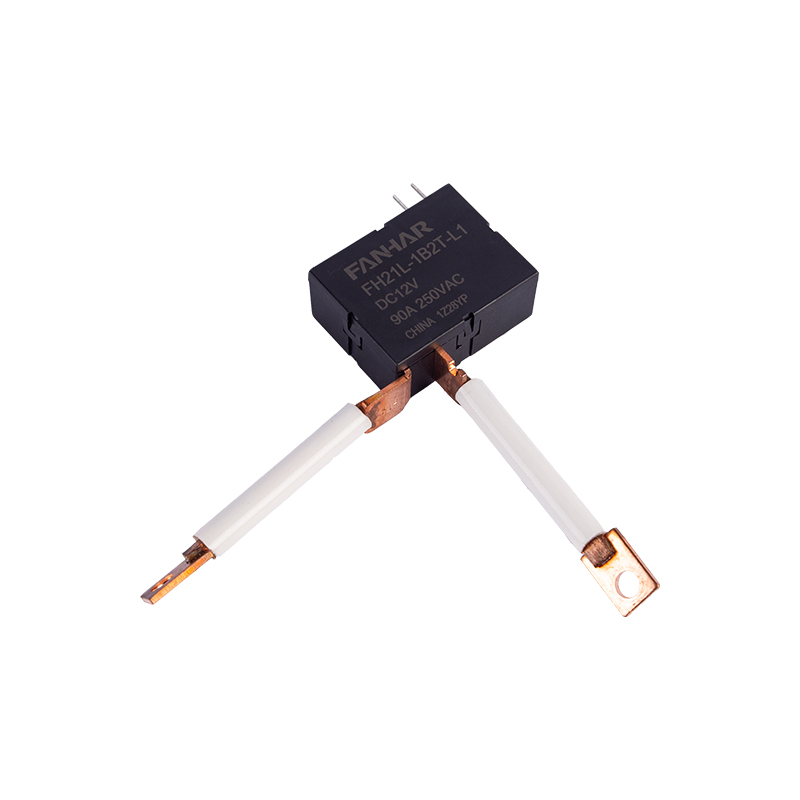

FH21L 90A reteszelő relé TUV kompatibilis

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok

Kapcsolattartási megállapodás

1A, 1B

Érintkezési ellenállás (kezdeti)

≤1,0 mΩ (6VDC 1A)

Kapcsolatfelvételi anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

90A   250 VAC

Max.kapcsolási feszültség

277VAC

Max.kapcsolási áram

90A

Max.kapcsolási kapacitás

22500VA

Elektromos teljesítmény

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A megnyitott névjegyek között

2000VAC    1 perc

Tekercs és érintkezők között

4000 VAC    1 perc

Zárási idő

≤20 ms

Nyitva tartás

≤20 ms

Mechanikai teljesítmény

Ütésállóság

Funkcionális

98m/s ² (10g)

Pusztító

980 m/s ² (100g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

1×10 ⁵ ops

Elektromos

BE/KI=1S/9S

90A   250 VAC                         1×10 ⁴ műveletek (COSφ=1)

Elektromos UC2(1)

BE/KI=10S/20S

60A   253 VAC

5000ops (COSφ=1)

Összesen 10 000 művelet

5000ops (COSφ=0,5)

Működési állapot

Környezeti hőmérséklet

-40 ℃ ~ 85 ℃

Páratartalom

5% ~ 85% relatív páratartalom

Felmondás

PCB típus Csavar típusa (XB)

Egységsúly

Kb. 39 g (melléklet nélkül)

Építés

Folyasztószer-álló
