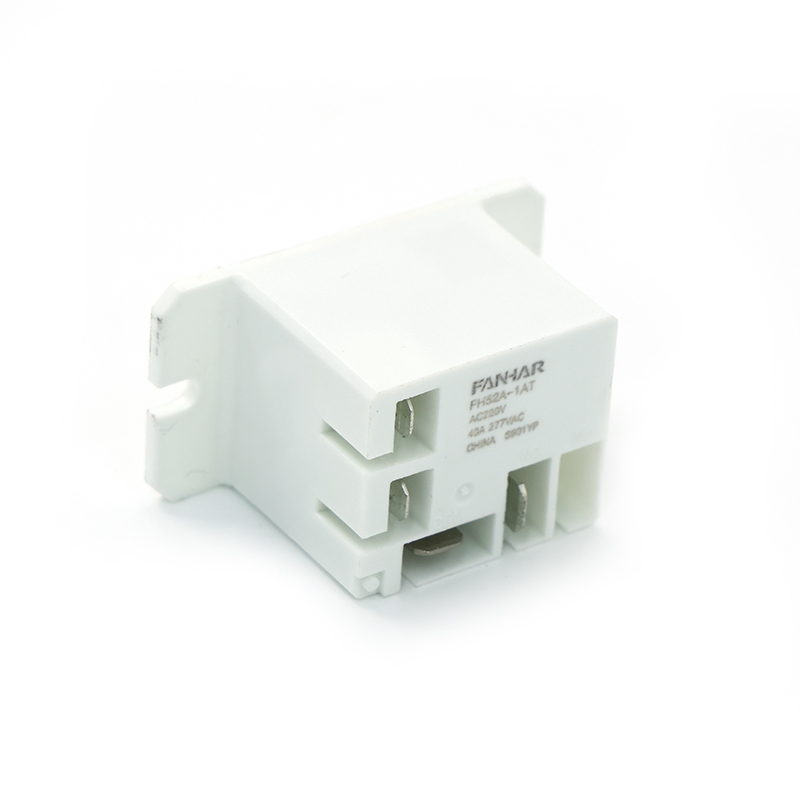

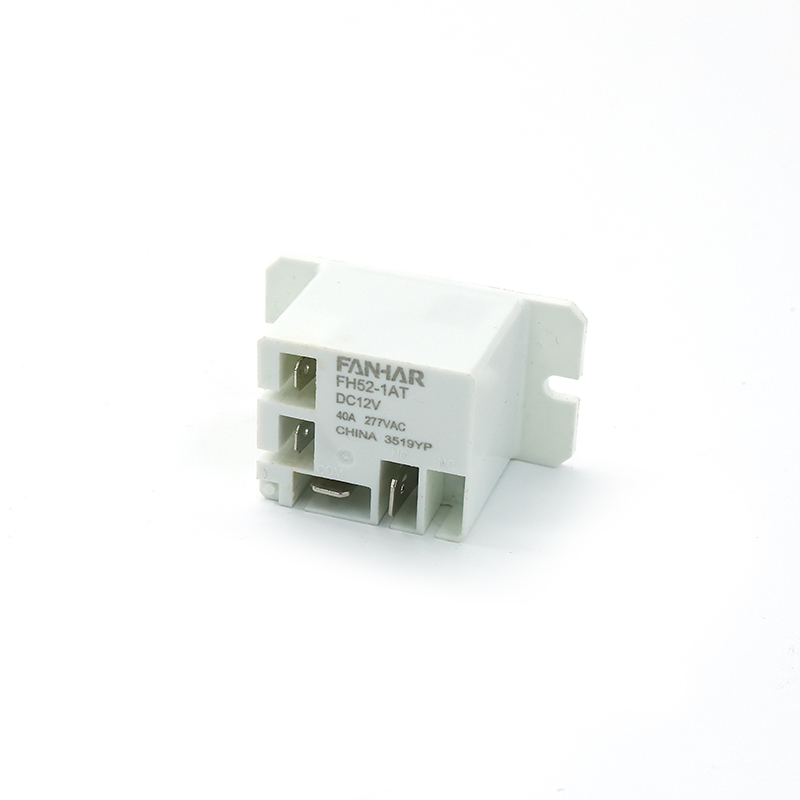

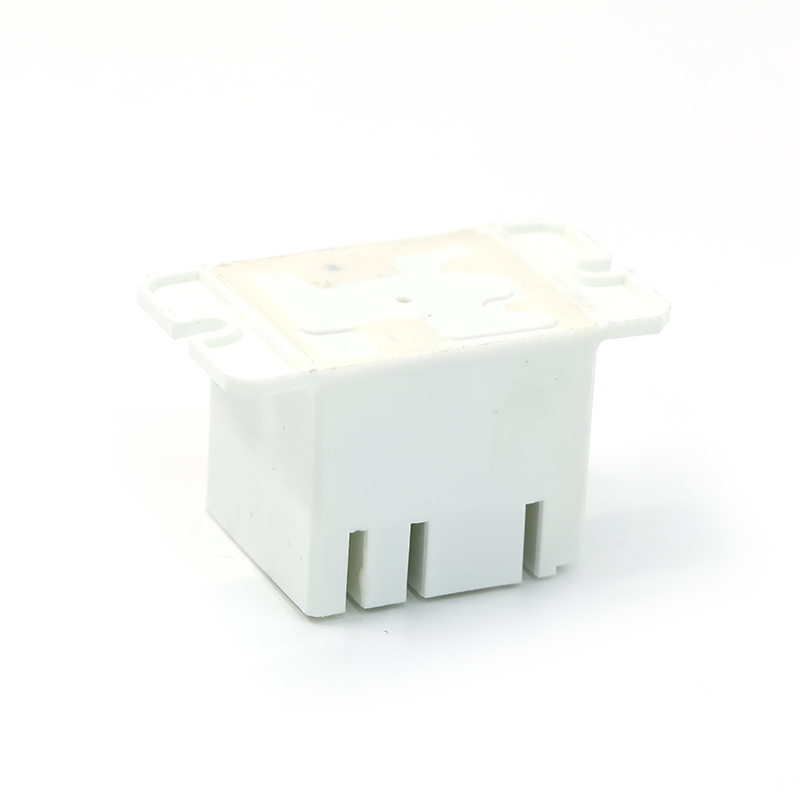

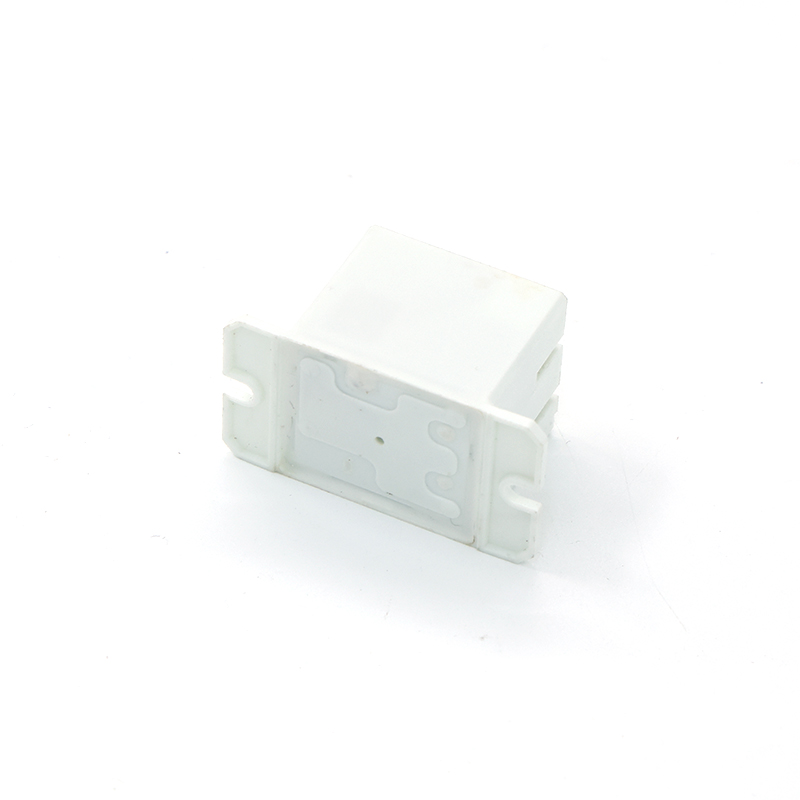

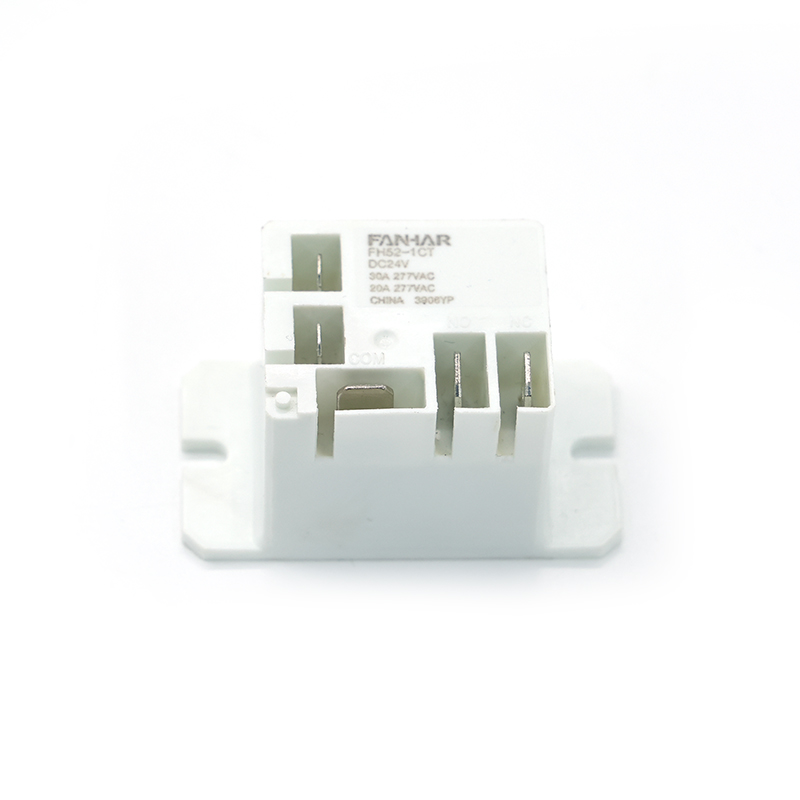

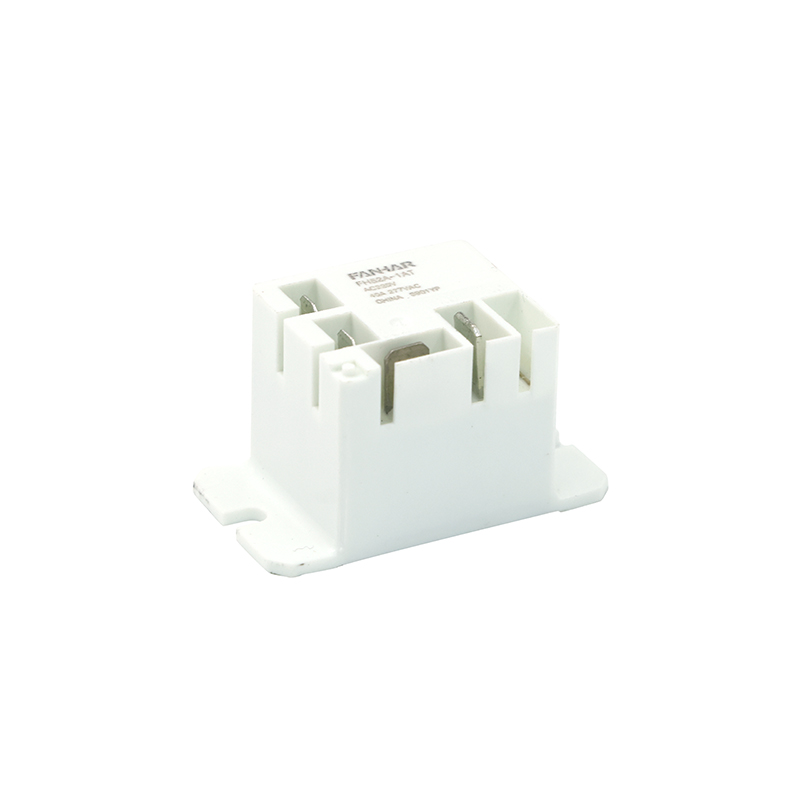

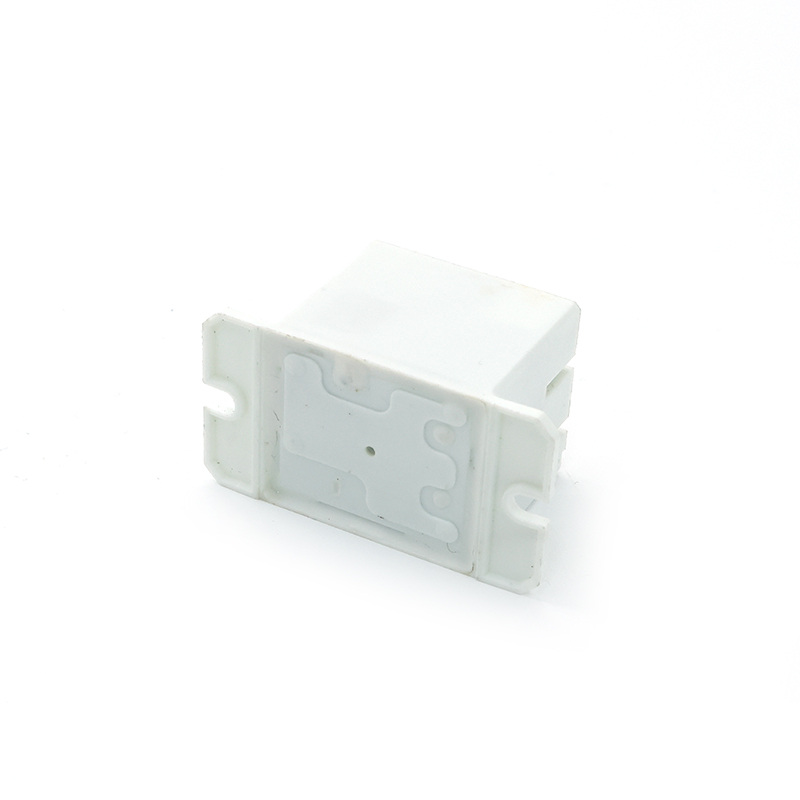

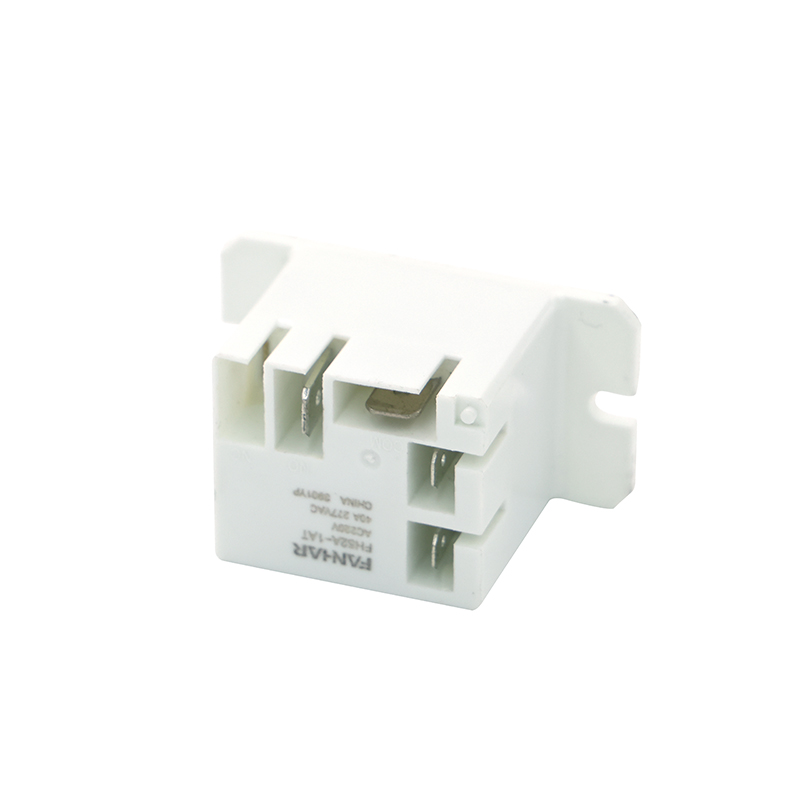

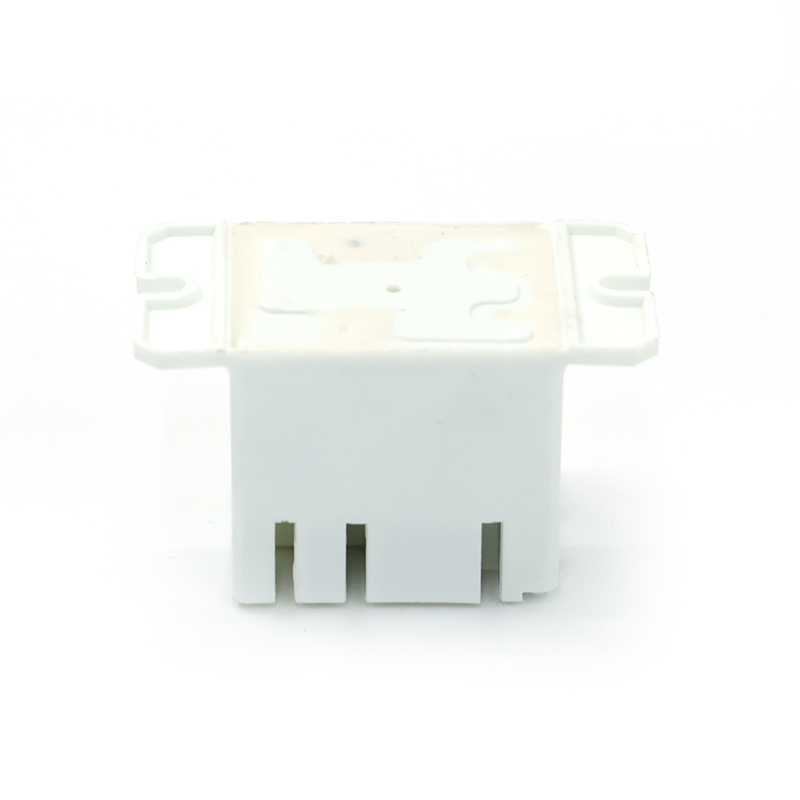

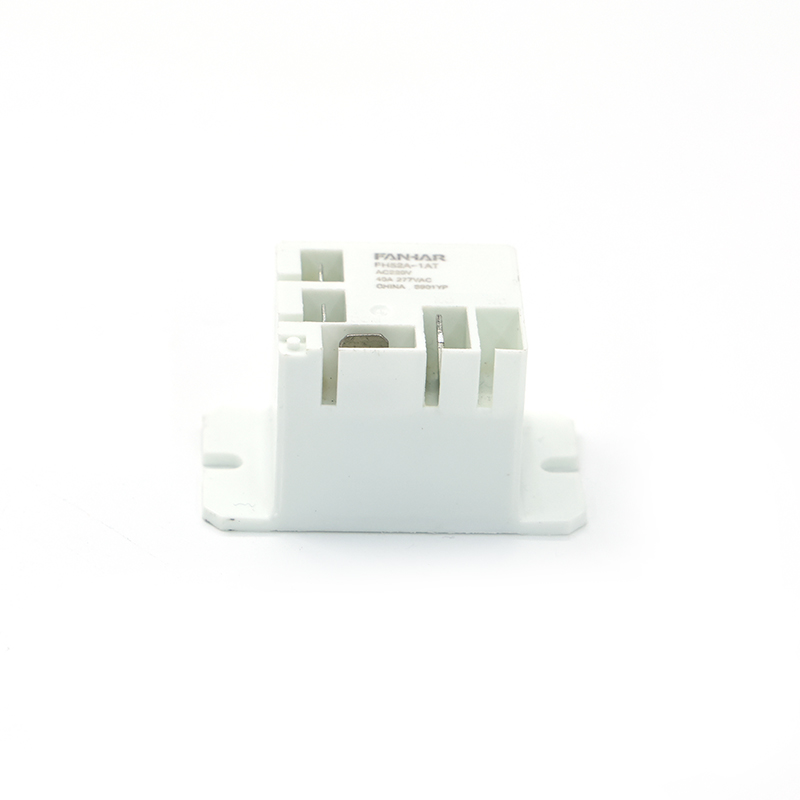

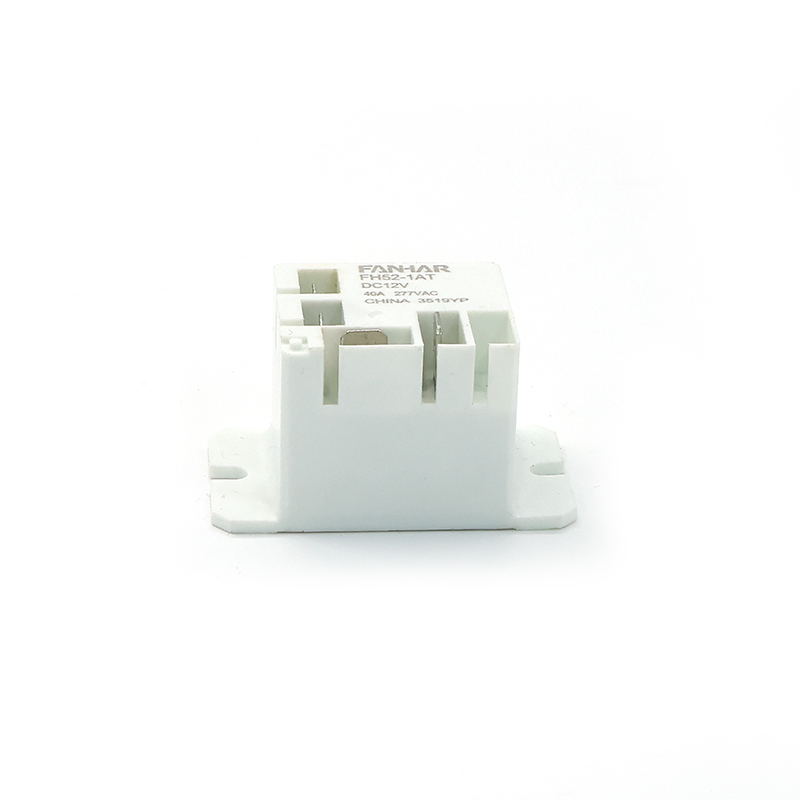

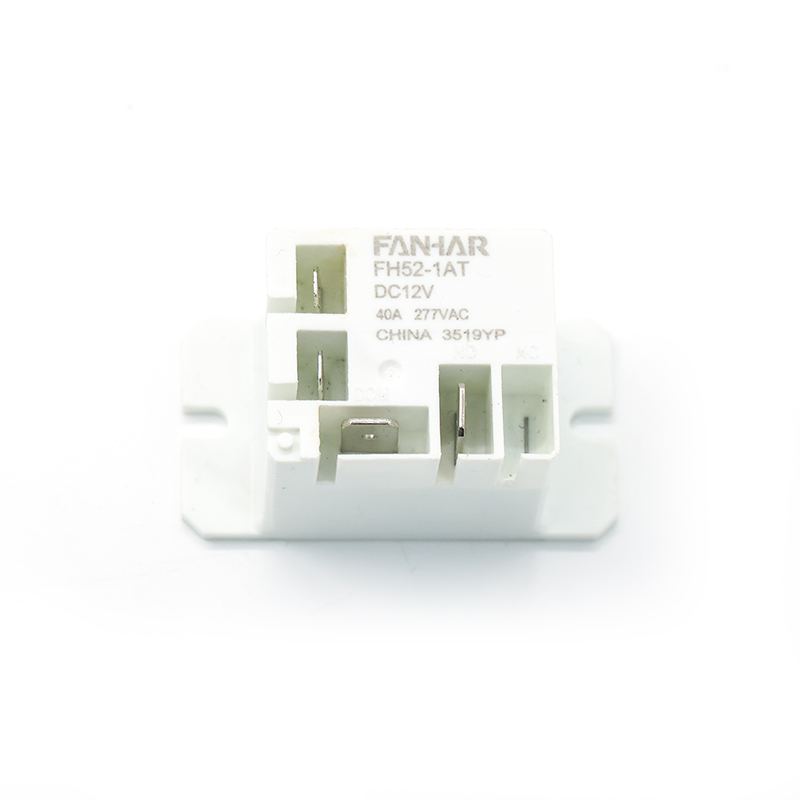

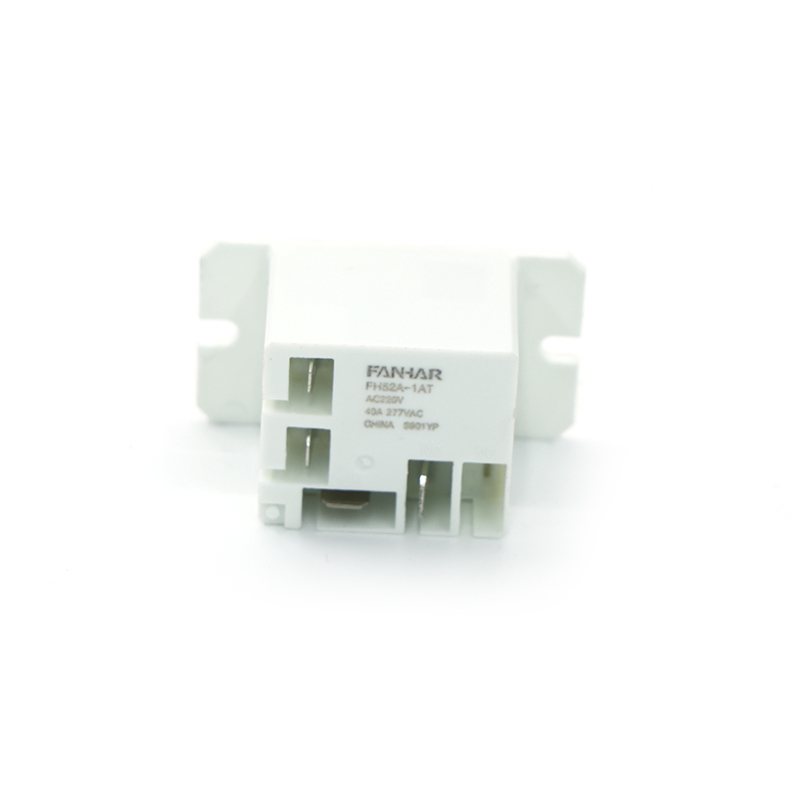

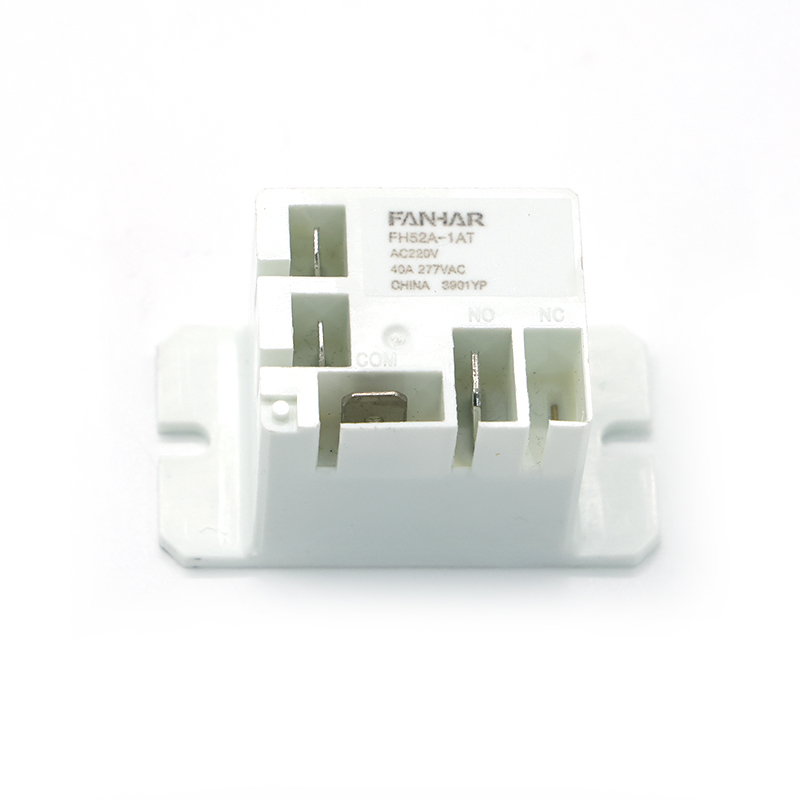

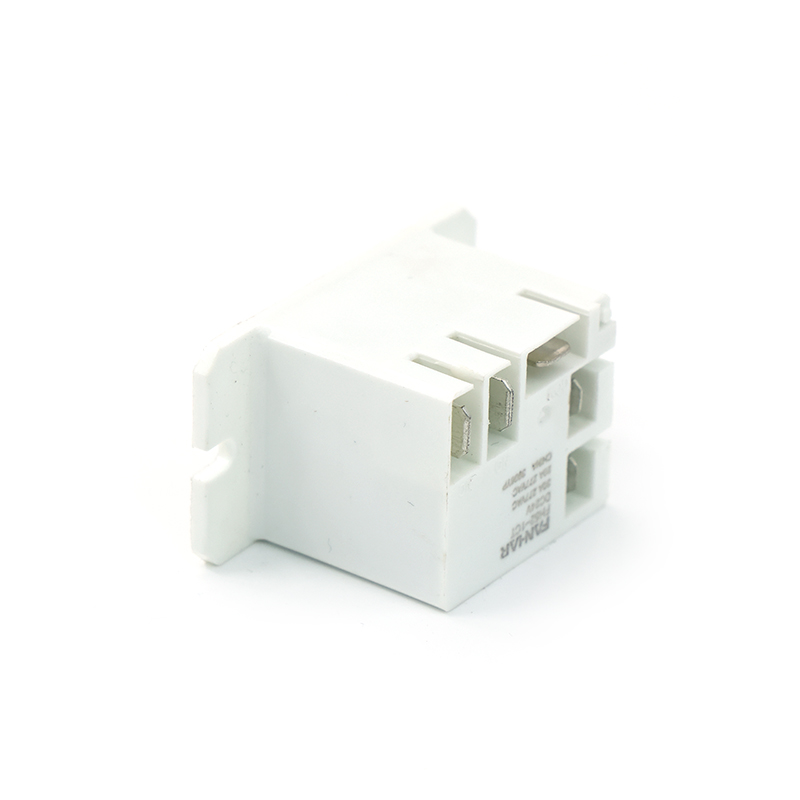

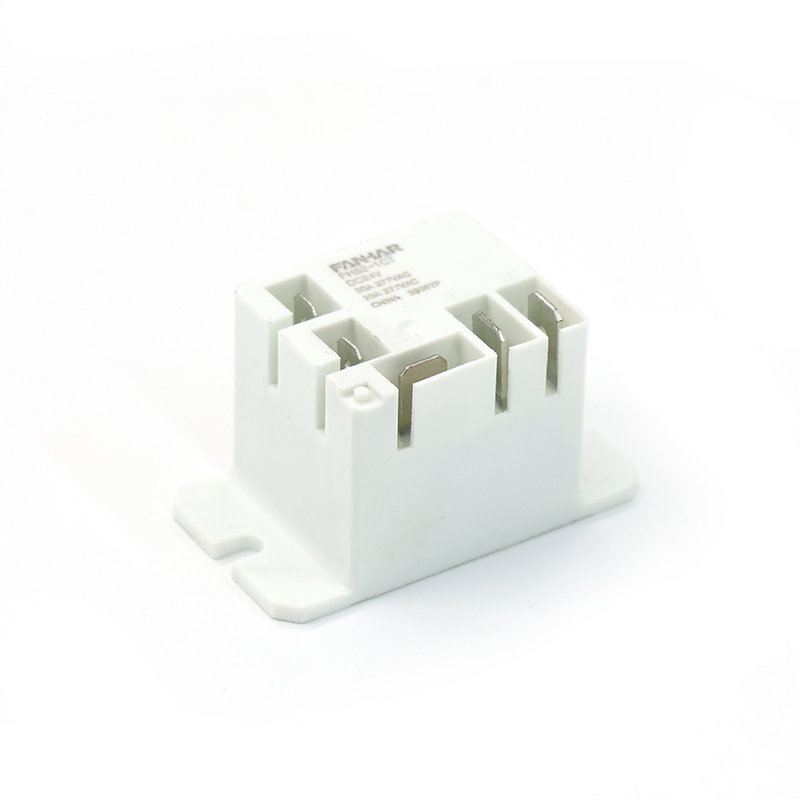

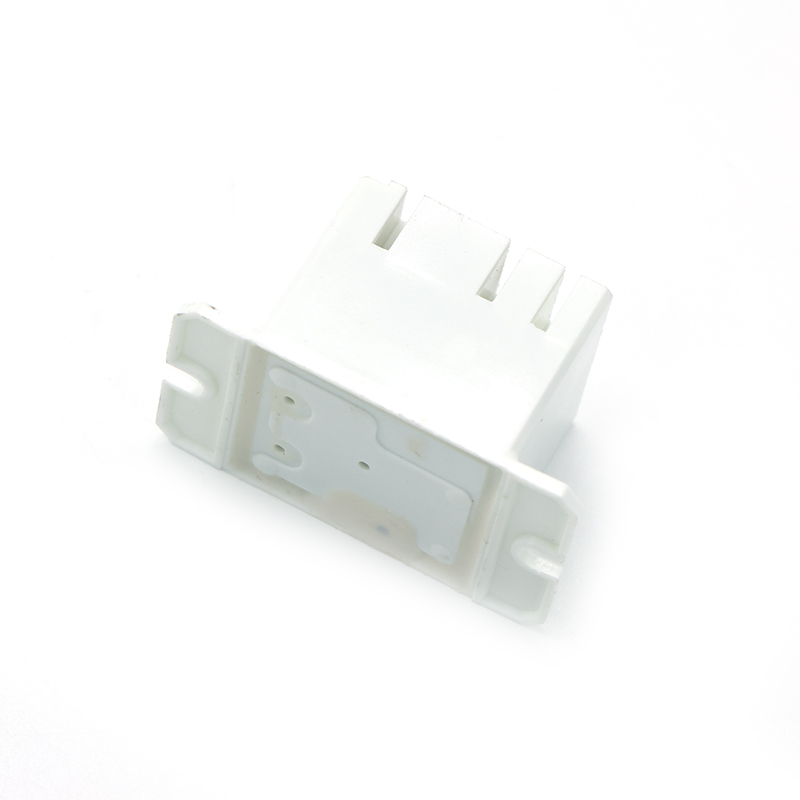

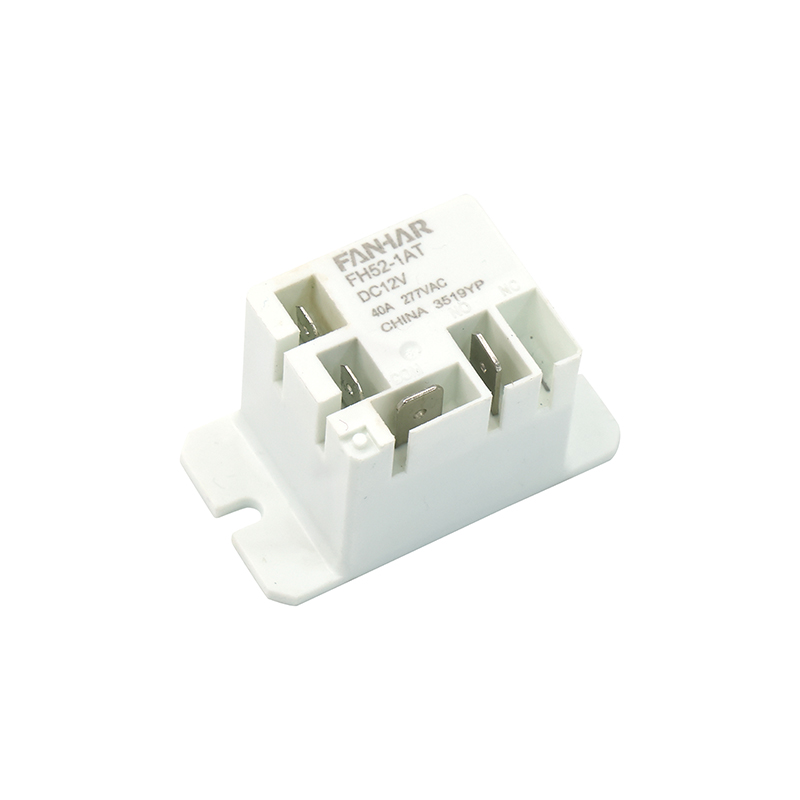

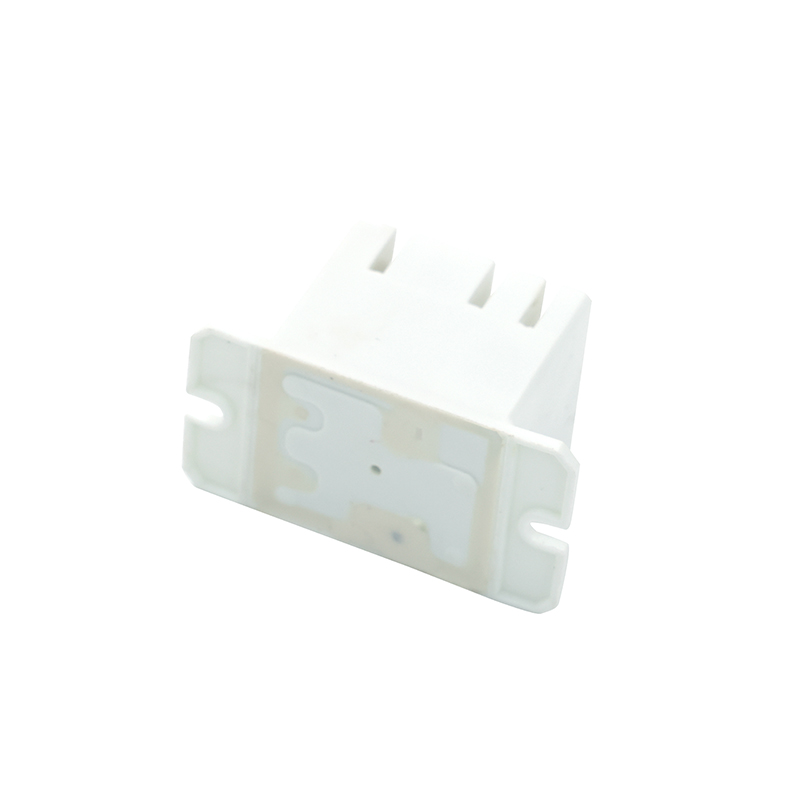

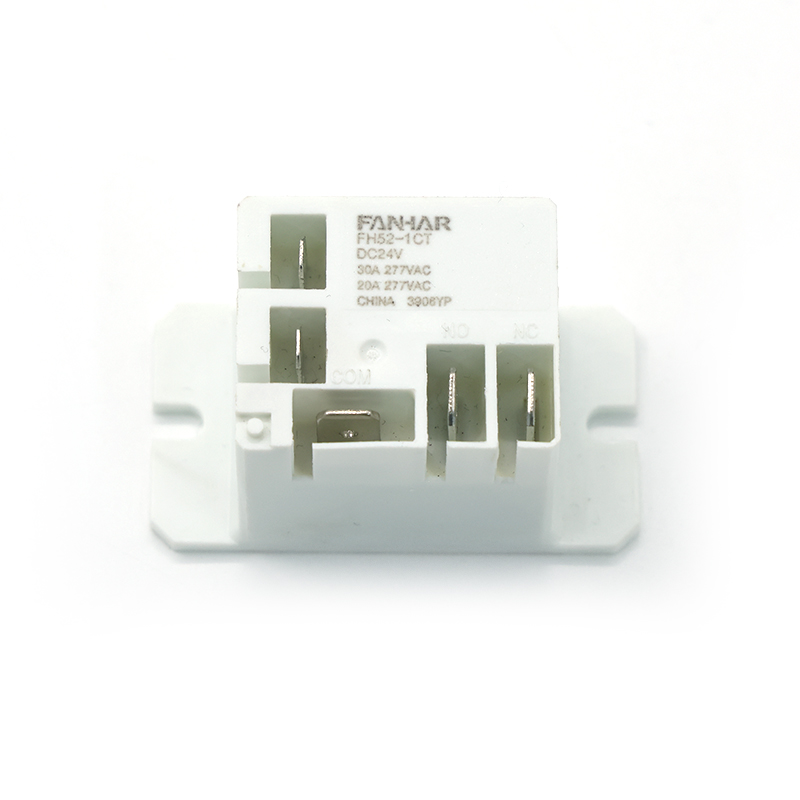

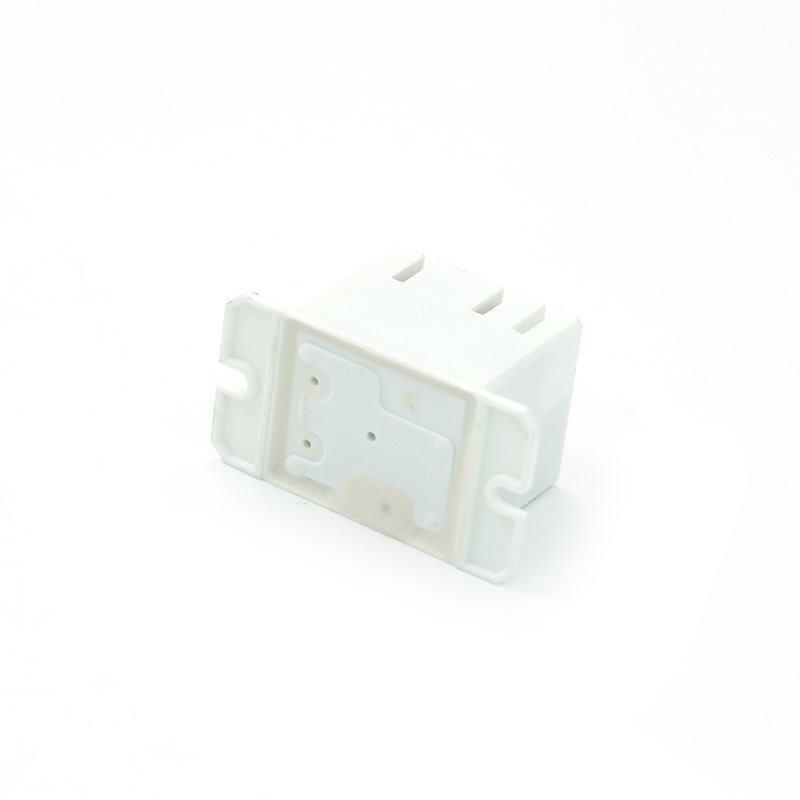

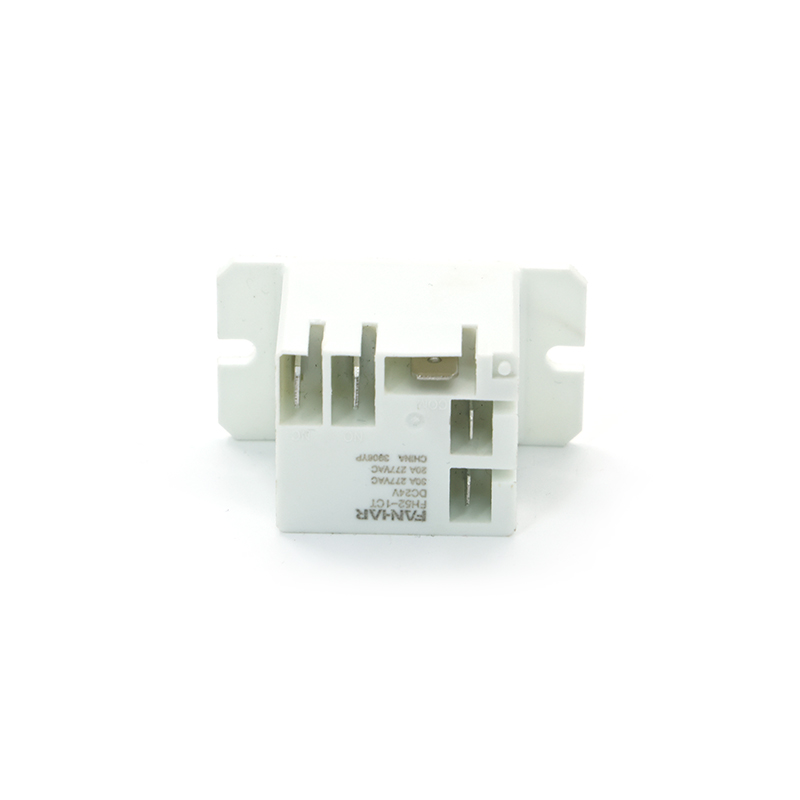

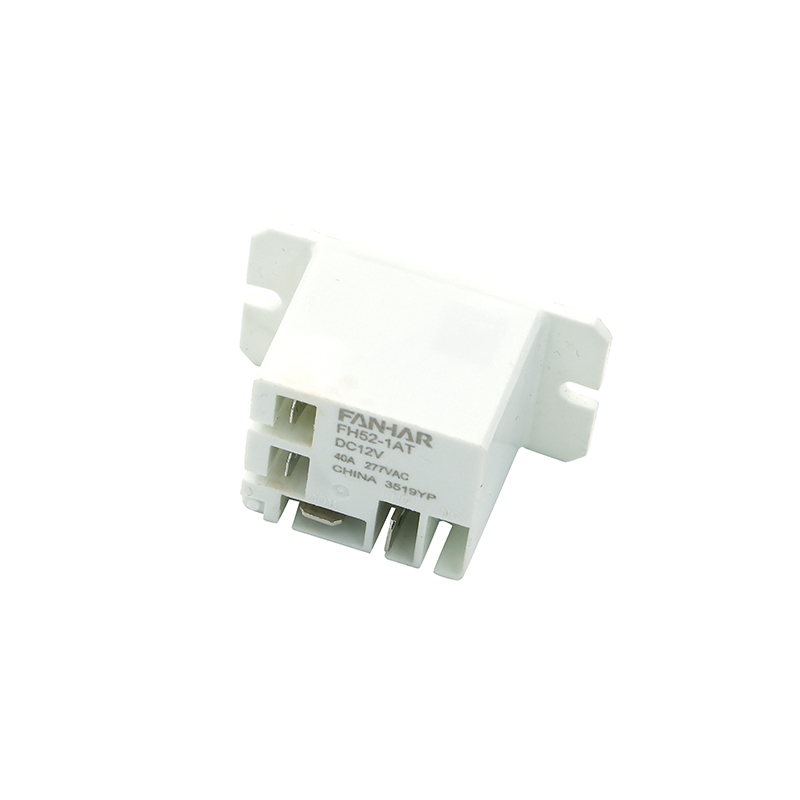

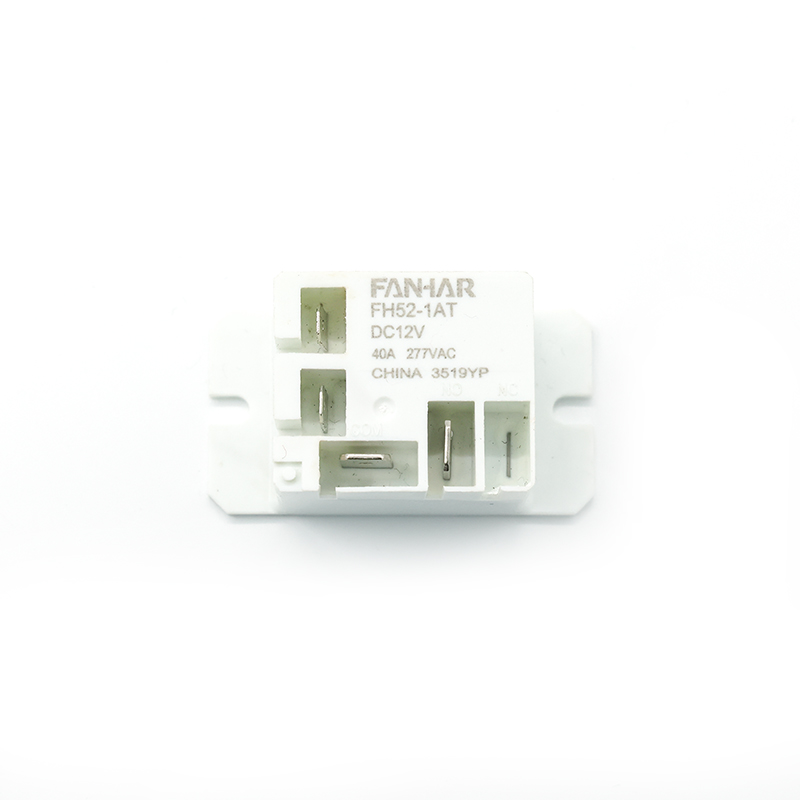

FH52/FH52A 20A 30A 40A ipari relé

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A, 1B, 1C

Érintkezési ellenállás (kezdeti)

≤50mΩ (6VDC 1A)

Kapcsolati anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

NO:30A (normál típus)/40A 277VAC         20A 28VDC

NC:20A 277VAC

Max.kapcsolási feszültség

277VAC   28VDC

Max.kapcsolási áram

40A

Max.kapcsolási kapacitás

11080VA   560W

Min.megengedő terhelés

5VDC 100mA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A nyitott kapcsolatok között

1500 VAC, 1 perc

Tekercs és érintkezők között

2500 VAC, 1 perc

Működési idő

≤15 ms

Kiadási idő

≤10 ms

Mechanikus

teljesítményt

Döbbenet

ellenállás

Funkcionális

98 m/s2 (10 g)

Pusztító

980 m/s2 (100 g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

1 × 10 ⁶ ops

Elektromos(Room temperature)

NEM: 30A   277 VAC/28VDC    1 × 10 ⁵ műveletek (BE/KI= 1 mp/9 mp)

NEM: 40A   277 VAC                    1 × 10 ⁴ műveletek (BE/KI= 1 mp/9 mp)

NC: 20A    277 VAC                 1× 10 ⁴ műveletek (BE/KI= 1 mp/9 mp)

Működtessen

állapot

Környezeti hőmérséklet

DC: -45 ℃ ~ 85 ℃   AC: -45 ℃ ~ 60 ℃

Páratartalom

5% és 85% között

Felmondás

Gyorsan lépjen kapcsolatba a terminállal

Egységsúly

Kb.36g

Építés

Műanyag tömített, folyasztószerálló
