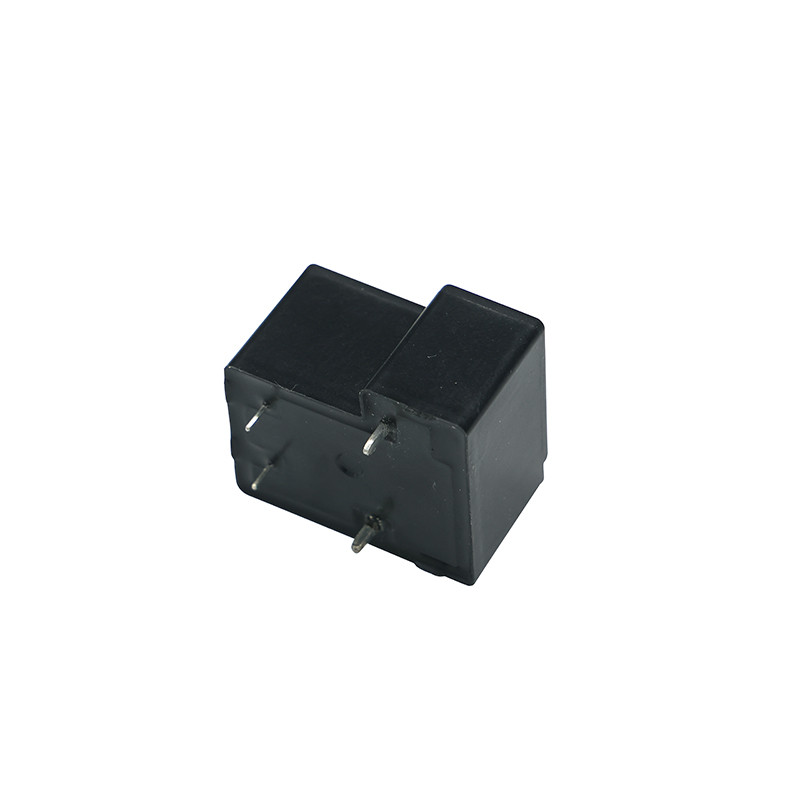

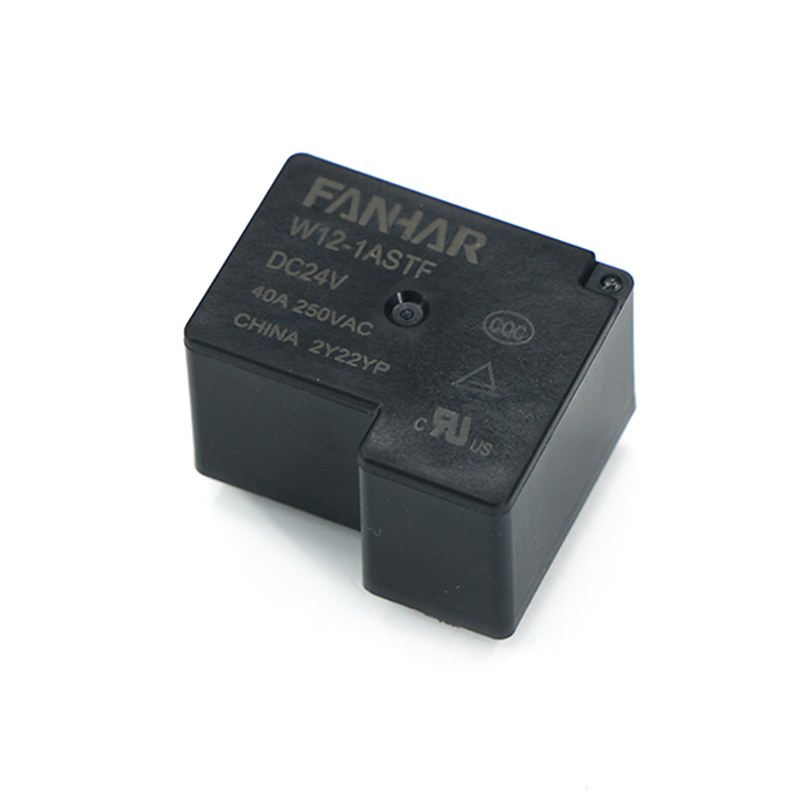

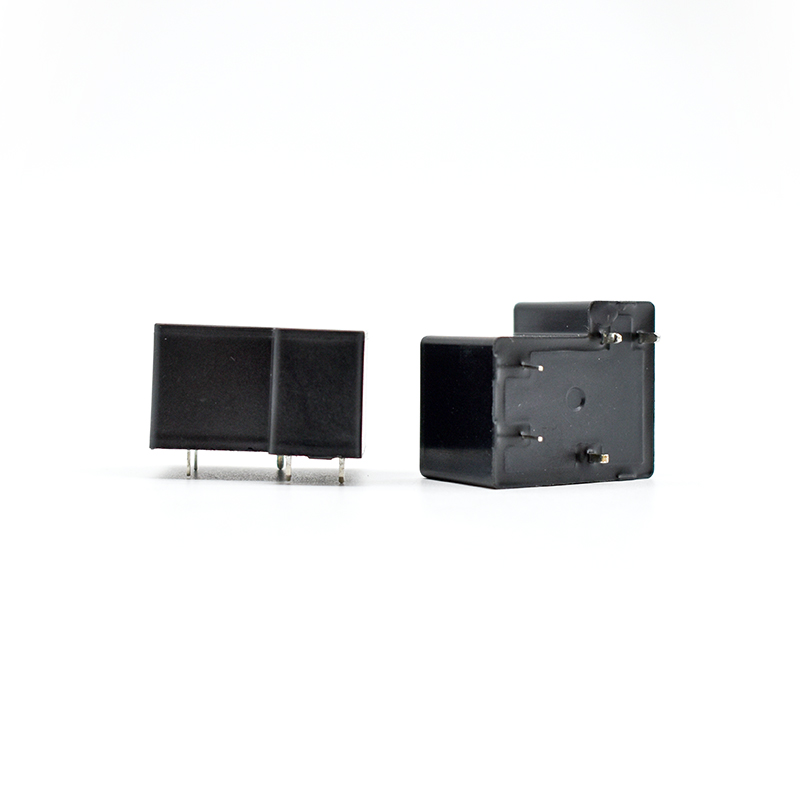

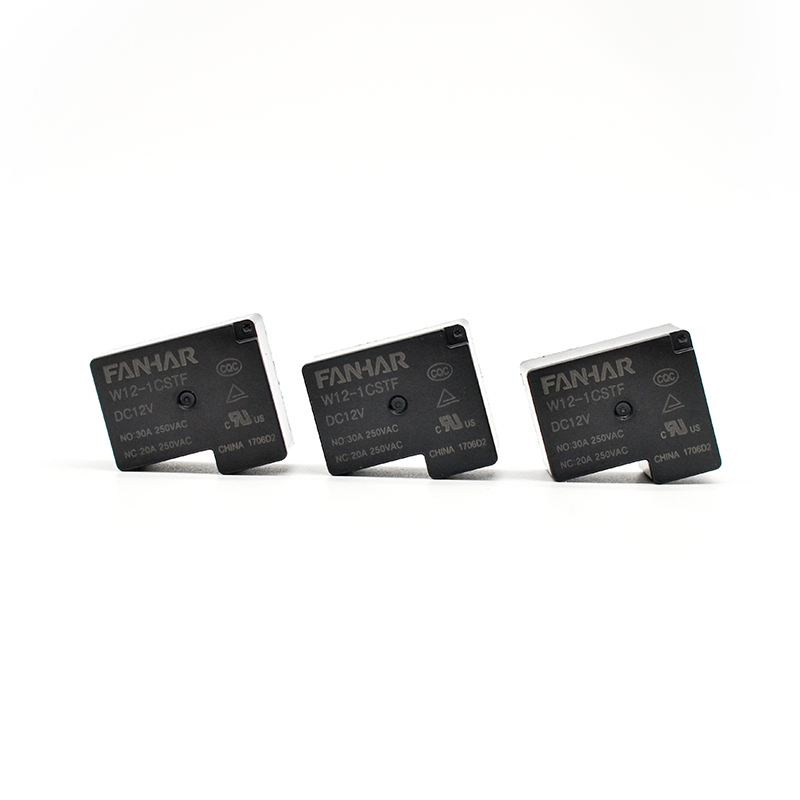

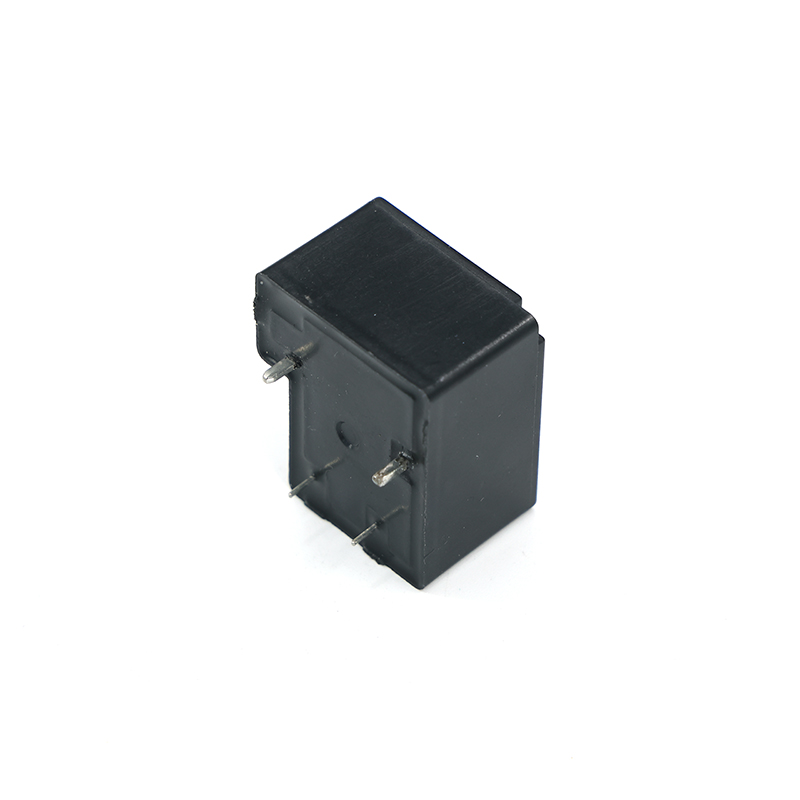

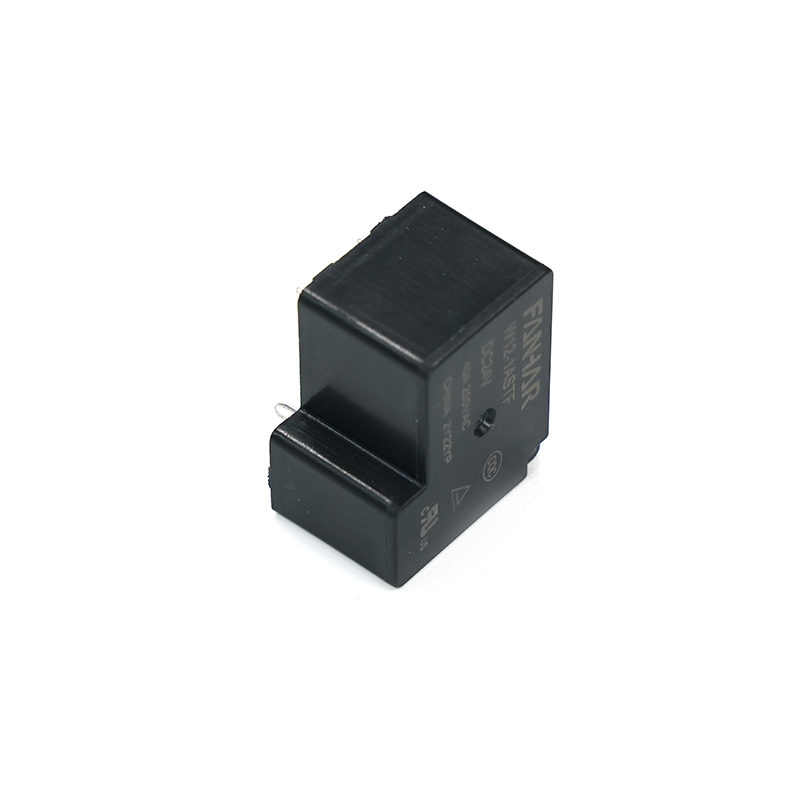

W12 30A 40A teljesítményrelé UL TUV CQC-kompatibilis

Műszaki adatok

Tétel

Szabványos

BG típus

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A, 1C

1A

Érintkezési ellenállás (kezdeti)

≤100mΩ (6VDC 1A)

100 mΩ (6VDC 1A)

Kapcsolati anyag

AgNi､AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

30A (normál)/40A 250 VAC
20A 30VDC

30A 250VAC
20A 48VDC

Max.kapcsolási feszültség

277VAC/30VDC

277VAC/48VDC

Max.kapcsolási áram

40A

Max.kapcsolási kapacitás

10000VA/600W

7500VA/960W

Min.megengedő terhelés

5VDC 100mA

Elektromos teljesítmény

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A nyitott kapcsolatok között

1500 VAC, 1 perc

2500 VAC, 1 perc

Tekercs és érintkezők között

2500 VAC (standard)/4000 VAC, 1 perc

Működési idő

≤15 ms

≤20 ms

Kiadási idő

≤10 ms

≤15 ms

Mechanikai teljesítmény

Ütésállóság

Funkcionális

98m/s ² (10G)

Pusztító

980 m/s ² (100G)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

5×10 ⁶ ops

Elektromos (szobahőmérséklet)

40A 250VAC  2×10 ⁴ műveletek (BE/KI=1s/9s)
30A 250VAC  5×10 ⁴ műveletek (BE/KI=1s/9s)
20A 30VDC  1×10 ⁵ műveletek (BE/KI=1s/9s)

40A 250VAC  2×10 ⁴ műveletek (BE/KI=1s/9s)
30A 250VAC  5×10 ⁴ műveletek (BE/KI=1s/9s)
20A 48VDC  5×10 ⁴ műveletek (BE/KI=1s/9s)

Működési állapot

Környezeti hőmérséklet

-40 ℃ ~ 85 ℃

Páratartalom

5–90%

Felmondás

PCB

Egységsúly

Kb. 27g

Építés

Műanyag zárt, folyasztószerálló
