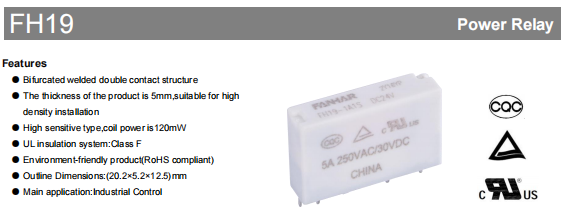

FH19 ipari relé

Az ipari automatizálás, a teljesítményszabályozás és a kompakt berendezéstervezés területén a helyoptimalizálás és a megbízhatóság állandó törekvés. Az FH19 sorozatú relé ezen alapvető igények kielégítésére született. Ultravékony, mindössze 5 mm vastag PCB-reléként sikeresen integrálja a nagy teljesítményt, a hosszú élettartamot és a nagy sűrűségű rögzítési képességet, így ideális választás a mérnökök számára a szűkös helyeken. Ez a cikk az FH19 tervezési jellemzőit, műszaki előnyeit és változatos alkalmazásait vizsgálja meg, alapos kiválasztási és alkalmazási javaslatokat kínálva.

Áttörő tervezés és szerkezeti előnyök

Rendkívül kompakt fizikai szerkezet

Az FH19 méretei: 20,2 × 5,2 × 12,5 mm. Vékony profilja – különösen 5 mm vastagsága – lehetővé teszi a függőleges egymásra rakást vagy a nagy sűrűségű elrendezéseket egymás melletti konfigurációban, ami jelentősen megtakarítja a PCB-területet. A kompakt alkalmazások, mint például az ipari vezérlő alaplapok, PLC-modulok, kommunikációs eszközök és intelligens készülékek ideális jelöltek ehhez az optimálisan tervezett termékhez.

Innovatív kettős érintkezős hegesztési eljárás

Kétágú hegesztett kettős érintkező konfigurációt használ. Ez a kialakítás két párhuzamos érintkezési pontot használ az áram elosztására, ezáltal csökkenti az érintkezési ellenállást, és jelentősen javítja az érintkezési megbízhatóságot és stabilitást. Még ha az egyik érintkezési pont sérül is a mikrovibráció vagy szennyeződés miatt, a másik biztosítja az áramkör folytonosságát, jelentősen növelve a meghibásodásokkal szembeni ellenállást zord ipari környezetben.

Környezetbarát és biztonságos anyagválasztás

Környezetvédelmi megfelelőség: A teljes sorozat megfelel a RoHS irányelvnek, nem használ veszélyes anyagokat, és megfelel a globális zöld gyártási trendeknek.

Érintkező anyaga: Ezüst-nikkel (AgNi) ötvözetet használ. Ez megőrzi az ezüst kiemelkedő vezetőképességét, míg a nikkel beépítése javítja az íverózióval szembeni ellenállást és a mechanikai robusztusságot, ezáltal meghosszabbítja az elektromos élettartamot.

Szigetelőrendszer: UL Class F (155°C) szigetelőrendszerrel rendelkezik, amely biztosítja az elektromos szigetelési teljesítményt és a biztonsági ráhagyást még magas hőmérsékletű környezetben is.

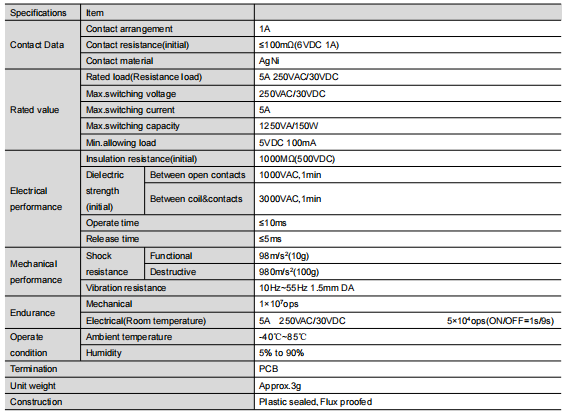

Az alapvető teljesítményparaméterek mélyreható elemzése

Elektromos teljesítmény: Stabil, megbízható és erőteljes kapcsolás

Névleges terhelés: 5A @ 250VAC / 30VDC

Max. Kapcsolási kapacitás: 1250VA / 150W

Érintkezési ellenállás: ≤100mΩ (kezdeti)

Szigetelési ellenállás: ≥1000MΩ (500VDC)

Dielektromos szilárdság: 3000 VAC 1 percig (a nyitott érintkezők között, valamint a tekercs és az érintkezők között)

Működési/kibocsátási idő: ≤10ms / ≤5ms

Mechanikai és környezeti tartósság: Ipari környezetre tervezve

Mechanikai élettartam: Akár 10 millió műveletre képes, ideális gyakori váltáshoz.

Elektromos élettartam: A megadott terhelés garantálja a megbízható teljesítményt (lásd a "Kitartási görbét" az adatlapon).

Környezeti alkalmazkodóképesség: -40°C és 85°C közötti üzemi hőmérsékleti tartomány és 5% és 90% közötti páratartalom tartomány, különböző éghajlati viszonyokhoz alkalmas.

Rezgés- és ütésállóság: Kiváló rezgés- (10-55 Hz) és ütésállóság (980 m/s²), ideális mechanikai vibrációval rendelkező berendezésekhez, például szerszámgépekhez és járművekhez.

Rugalmas tekercs konfigurációs és kiválasztási útmutató

Az FH19 két tekercs táptípussal rendelkezik. Nyolc közös feszültséggel is rendelkezik. Ez jelentős sokoldalúságot biztosít a tervezők számára.

Fontos megjegyzés: Az adatlap részletesen meghatározza az "Üzemi feszültség" és a "Kioldó feszültség" jellemzőit. Az FH19 tervezése, anyagai és gyártási folyamata megfelel a szigorú biztonsági előírásoknak, amint azt a tanúsítványok is jelzik. A felhasználók biztonságosan beépíthetik az exportmegfelelőséget vagy kivételes megbízhatóságot igénylő alkalmazásokba.

Csomagválasztás: Alkalmazási környezetének megfelelő

Az FH19 két kulcsfontosságú csomaglehetőséget kínál a különböző környezeti kihívások kezelésére:

Folyasztószermentes típus:

Jellemző: Ellenáll a forrasztásból származó gyengén korrozív maradványoknak.

Ajánlott: A higiénikus belső beállítások fenntartása, beleértve az adatközponti berendezéseket, a kommunikációs eszközöket és a laboratóriumi műszereket.

Műanyag zárt típus:

Jellemző: A teljesen tömített szerkezet hatékonyan megakadályozza a por, nedvesség és korrozív gázok (pl. H₂S, SO₂) bejutását a relébe.

Ajánlott: Ipari területekhez, kültéri berendezésekhez, vegyi gázokat tartalmazó környezetekhez, például gyári műhelyekhez, kapcsolószekrényekhez, közlekedési jelzőrendszerekhez és mezőgazdasági gépekhez.

A nem megfelelő csomag kiválasztása belső korróziót, érintkezési oxidációt és idő előtti meghibásodást okozhat.

Tipikus alkalmazási forgatókönyvek

Átfogó előnyeit kihasználva az FH19 a következő területeken jeleskedik:

Ipari automatizálás: PLC I/O modulok, érzékelő interfész, kismotor vezérlés.

Energiagazdálkodás: Intelligens fogyasztásmérők, fotovoltaikus inverteres vezérlőáramkörök és töltőállomás-vezérlő modulok.

Épületautomatizálás: Intelligens világításvezérlés, HVAC rendszer vezérlés, biztonsági rendszerek.

Kommunikációs berendezések: Jeltovábbítás hálózati kapcsolókban, útválasztókban és bázisállomás-berendezésekben.

Háztartási gépek és fogyasztói elektronika: Vezérlőlapok csúcskategóriás készülékekhez, intelligens otthoni hubokhoz.

Biztonsági tanúsítványok és minőségbiztosítás

Az FH19 számos rangos nemzetközi és hazai minősítést szerzett, amelyek minőségének és biztonságának legfőbb igazolásaként szolgálnak.

UL / C-UL (USA/Kanada): E475405 fájlszám

TÜV (Németország): R 50565678 iratszám

CQC (Kína): CQC22002370207 számú tanúsítvány

A tanúsítványok azt jelzik, hogy az FH19 tervezése, anyagai és gyártási folyamata megfelel a szigorú biztonsági előírásoknak. A felhasználók biztonságosan beépíthetik az exportmegfelelőséget vagy kivételes megbízhatóságot igénylő alkalmazásokba.

Kiválasztás és használat Főbb pontok összefoglalása

Határozza meg a terhelést: Határozza meg a terhelés típusát (ellenállásos, induktív, lámpás), áramot és feszültséget, hogy megbizonyosodjon arról, hogy az FH19 névleges tartományán belül van.

Válassza ki a tekercset: Válassza ki a Standard vagy a High Power változatot és a megfelelő feszültség specifikációt a rendszer tápfeszültségének és teljesítményigényének megfelelően.

Határozza meg a csomagot: Az alkalmazási környezet alapján kell választani a folyasztószerálló vagy a műanyag lezárt között. Ez elengedhetetlen a hosszú távú megbízhatóság biztosításához.

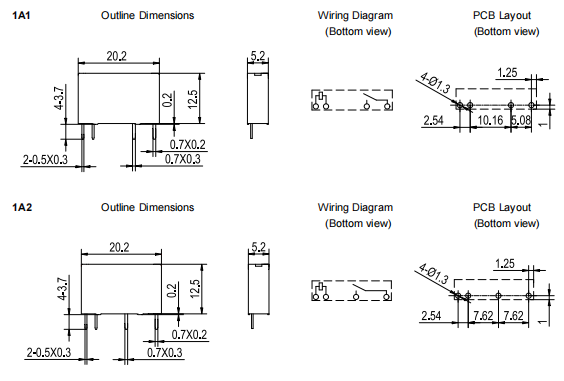

Erősítse meg a kivezetést: Tekintse meg a PCB alaprajzát (1A1 vagy 1A2), hogy megbizonyosodjon a kompatibilitásról az áramköri lap elrendezésével.

Tervezze meg a meghajtó áramkört: Győződjön meg arról, hogy a relé tekercsének stabil és elegendő meghajtóárama van. Fontolja meg a flyback dióda használatát a meghajtó eszköz védelme érdekében.

Következtetés

Az FH19 egy olyan mérnöki megoldás, amelyet a modern, nagy sűrűségű, nagy megbízhatóságú elektronikai tervezés jelentette kihívások kezelésére terveztek.

Egyesíti a kompakt méretet, a kétérintkezős megbízhatóságot, a környezeti alkalmazkodóképességet és a kiterjedt tanúsítványokat, szilárd és megbízható mögöttes összetevő-támogatást biztosítva a mérnököknek az ipari vezérlés, energiagazdálkodás és intelligens eszközök innovációjához.

A relé kiválasztásakor lépjen túl az egyszerű paraméter-összehasonlításokon. A rendszer megbízhatósága, az életciklus-költség és a környezetvédelmi alkalmasság tekintetében kétségtelenül az FH19 a preferált opció, és érdemes a mélyreható értékelésre.
