Mi az a PCB relé? Hogyan működik a PCB relé?

Bevezetés a PCB relékbe

A PCB relé definíciója

A PCB-relé vagy a nyomtatott áramköri relé olyan eszközre utal, amely PCB-re van szerelve. Ez egy elektromosan működtetett kapcsoló, amely nagy teljesítményű áramkörök vezérlésére szolgál kis teljesítményű jel segítségével. A NYÁK-reléket számos elektronikus rendszerben és eszközben használják minimális méretük, megbízhatóságuk és egyszerű használatuk miatt.

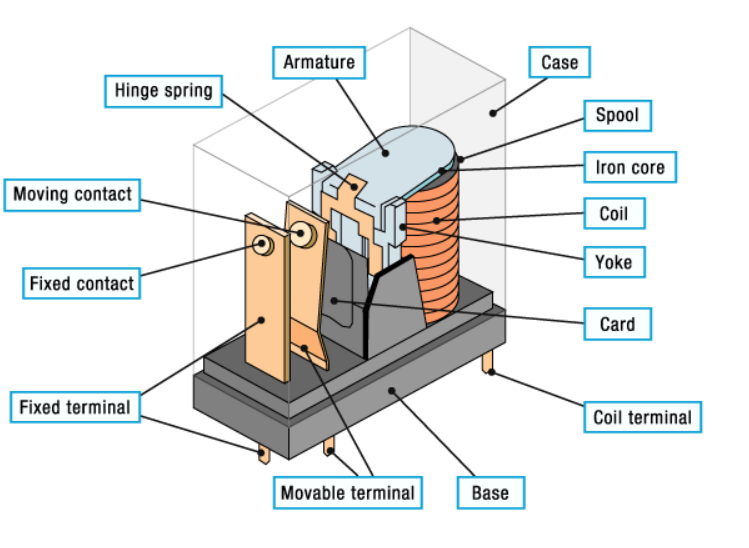

A PCB relé alkatrészei

A PCB relé elsődleges összetevői a következők:

Tekercs: A tekercs mágneses teret hoz létre, amikor elektromos áram halad át rajta.

Armatúra: Armatúra: Ez egy mozgó alkatrész, amelyet a tekercs által létrehozott mágneses tér vonz.

Érintkezők: Az érintkezők azok a pontok, ahol az elektromos csatlakozás létrejön vagy megszakad.

Rugó: A rugó visszaállítja az armatúrát az eredeti helyzetébe, amikor a tekercset feszültségmentesítik.

Hogyan működnek a PCB relék

Elektromágneses elv

A PCB relék az elektromágnesesség elvein működnek. Jól dokumentált az a jelenség, hogy mágneses mező keletkezik, amikor az áram áthalad egy tekercsen. Ez a művelet vonzza az armatúrát, amely viszont elmozdul, hogy összekapcsolja vagy leválasztja az áramkört az érintkezőknél.

Áramkör működése

A tekercsből származó mágneses erő lefelé húzza az armatúrát, amikor a relé táplálja, lezárja az érintkezőket, és lehetővé teszi az áram áramlását a kapcsolódó áramkörben. A rugó kinyitja az érintkezőket és megszakítja az áramot, amikor a tekercs áramtalanítja az armatúrát az eredeti helyzetbe való visszaállításával.

Kapcsolási logika

A nyomtatott áramköri relék különböző kapcsolási konfigurációkkal is kialakíthatók, beleértve az alaphelyzetben nyitott (NO) és az alaphelyzetben zárt (NC) állapotokat is. Normál nyitott konfiguráció esetén az érintkezők feszültségmentesítéskor nyitva maradnak, és feszültség alá helyezéskor zárnak. Alapesetben zárt konfigurációban az érintkezők feszültségmentesítéskor zárva vannak, feszültség alá helyezéskor pedig nyitottak.

A PCB relék típusai

Működési elv alapján

Elektromechanikus relék

Az elektromechanikus relék a PCB relék leggyakoribb típusai. Érintkezőkből, armatúrából és tekercsből állnak. Az ilyen típusú relék megbízhatóságukról és nagy feszültségek és áramok kezelésére való képességükről híresek.

Szilárdtest relék

A szilárdtestrelék (SSR-ek) nem tartalmaznak mozgó alkatrészeket, és félvezetőkre támaszkodnak az áram áramlásának szabályozására. Az elektromechanikus relékhez képest nagyobb kapcsolási sebességet, hosszabb élettartamot és nagyobb megbízhatóságot kínálnak.

Reed relék

A Reed relék egy pár ferromágneses érintkezőből (reed kapcsolóból) állnak, amelyek üvegcsőbe vannak zárva.  Külső mágneses mező hajtja őket, és gyors kapcsolási sebességükről és megnövelt szigetelési ellenállásukról ismertek.

Hibrid relék

A hibrid relék egyesítik az elektromechanikus és a szilárdtestrelék jellemzőit. Előnyük a nagy áramkezelési kapacitás és a gyors kapcsolási sebesség.

Pólusok és dobások alapján

SPDT

Az SPDT relé egyetlen rúddal rendelkezik, két dobási pozícióval. Egy terminált csatlakoztathat két vezető pozíció bármelyikéhez. Az egyik érintkezőkészlet zárva marad, míg a másik nyitva marad az SPDT relék két állapotában, és fordítva.  Az SPDT relék ideálisak olyan helyzetekben, amikor két különböző áramkör között váltani kell.

SPST

Az SPST relé egypólusú, egydobású relé. A rúdnak egy dobási pozíciója van, és csak egy kört képes szabályozni. Az ilyen típusú reléket gyakran használják lámpák és kütyük be- és kikapcsolására.

DPST

A DPST relé egy kétpólusú, egyszeres dobású relé. Két független, egydobású áramkörből áll, amelyek mindegyikének van egy rögzített és egy mozgatható érintkezője.  Ez hasznossá teszi a relét olyan alkalmazásokban, ahol több áramkör szinkronizált vezérlésére van szükség, mivel lehetővé teszi két független áramkör egyidejű vezérlését.

DPDT

A DPDT relé egy dupla pólusú, kettős dobó váltó. Két dobás és két rúd van, így minden rúd két különböző dobáshoz kapcsolódik.  Ez lehetővé teszi, hogy a relé egynél több áramkört kezeljen, és bonyolultabb kapcsolási feladatokat hajtson végre, mint például a különböző áramköri elrendezések közötti váltás.  A DPDT reléket számos különböző elektromos rendszerben használják, különösen akkor, ha két áramkört kell egyszerre kapcsolni.

A PCB relék előnyei

Magas megbízhatóság

A PCB relék célja, hogy jelentős ideig stabil működést biztosítsanak. Úgy tervezték, hogy különböző környezeti feltételek között működjenek, és olyan fontos alkalmazásokban használják, ahol a megbízhatóság a legfontosabb szempont.

Kompakt méret

A NYÁK-relék csökkentett méretű változatokban is kaphatók, így jól használhatók a korlátozott helyű elektronikus rendszerekben. Minimális alapterületük miatt helyet takaríthatnak meg a táblán.

Pontos vezérlés

A PCB relék pontosan tudják vezérelni az elektromos áramköröket. Alacsony vezérlőjelekkel működtethetők, és a nagy teljesítményű terheléseket pontosan kapcsolják.

Hosszú élettartam

A jól megtervezett és használt PCB relék hosszú élettartamot élvezhetnek. Sok kapcsolási ciklust képesek fenntartani minimális működési hatékonyságveszteség mellett.

A PCB relék alkalmazásai

Autóelektronika

A PCB-reléket az autóipar számos alkalmazásában használják különböző rendszerek, például fényszórók, ablaktörlők és üzemanyag-szivattyúk vezérlésére. Biztonságos kapcsolást és védelmet kínálnak ezeknek a kulcsfontosságú összetevőknek.

Ipari automatizálás

A NYÁK-reléket ipari alkalmazásokban használják motorok, mágnesszelepek és különféle működtetők működtetésére.  Ezek kulcsfontosságúak az automatizálási rendszerben, mivel a folyamatok pontos vezérlését és szinkronizálását biztosítják.

A PCB reléket számos fogyasztói elektronikai eszközben használják, beleértve a légkondicionálókat, mosógépeket és hűtőszekrényeket.  Ezek az eszközökön belüli különféle műveletekhez szabályozzák és áramot osztanak ki.

Távközlés

A távközlési iparban a NYÁK-relék a jelek kapcsolására és irányítására szolgálnak a hálózat berendezéseiben. Biztonságos kapcsolatokat és hatékony jeltovábbítást biztosítanak.

Háztartási gépek

A PCB reléket a legtöbb háztartási készülékben használják, például mikrohullámú sütőben, sütőben és kávéfőzőben. Lehetővé teszik a funkcionális alkatrészek, például a fűtőelemek és az időzítők vezérlését.

NYÁK-reléválasztási útmutató

Elektromos előírások

A NYÁK-relé kiválasztásakor figyelembe kell venni az elektromos specifikációkat, például az üzemi feszültséget, a névleges áramot és a teljesítményt. Ezeknek meg kell felelniük az alkalmazás követelményeinek az optimális működési feltételek biztosításához.

Mechanikai előírások

A mechanikai paramétereket, beleértve az érintkezési ellenállást, a szigetelési ellenállást és a kapcsolási sebességet, az alkalmazás speciális követelményeihez képest kell értékelni.

Környezeti aggályok

Figyelembe kell venni a működési feltételeket. A hőmérséklet, a páratartalom és a rezgésszint befolyásolhatja a relé megbízhatóságát és élettartamát. Kritikus a megfelelő relé használata a környező környezet működési feltételeinek megfelelően.

Alkalmazási követelmények

Az alkalmazás speciális követelményei, beleértve a szabályozott terhelés jellegét és a kapcsolás gyakoriságát, meghatározzák a kiválasztási folyamatot. Különböző típusú relék alkalmasabbak lehetnek bizonyos alkalmazásokhoz.

Költség és megbízhatóság

Elengedhetetlen a költség és a megbízhatóság egyensúlya. Bár a nagy megbízhatóságú relék többe kerülnek, hosszú távon pénzt takaríthatnak meg a karbantartási és csereköltségek csökkentésével.

Következtetés

Összefoglalva, a NYÁK-relék elengedhetetlenek az áramkörök kis teljesítményű jeleket használó vezérléséhez. Különböző típusúak, és olyan előnyöket biztosítanak, mint a megbízhatóság és a minimális méret, így az autóipari, ipari, fogyasztói elektronikai és telekommunikációs alkalmazásokban használhatók. Ezek alapelveinek és típusainak ismerete segít az adott alkalmazásokhoz megfelelő relé kiválasztásában.
