Termék áttekintése

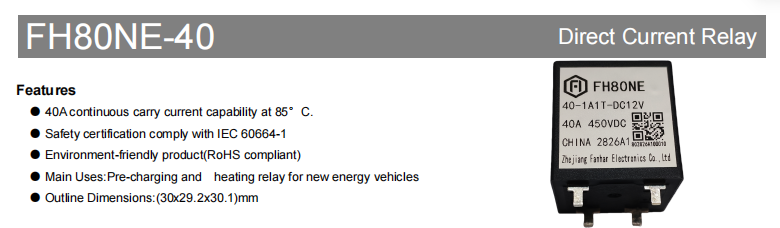

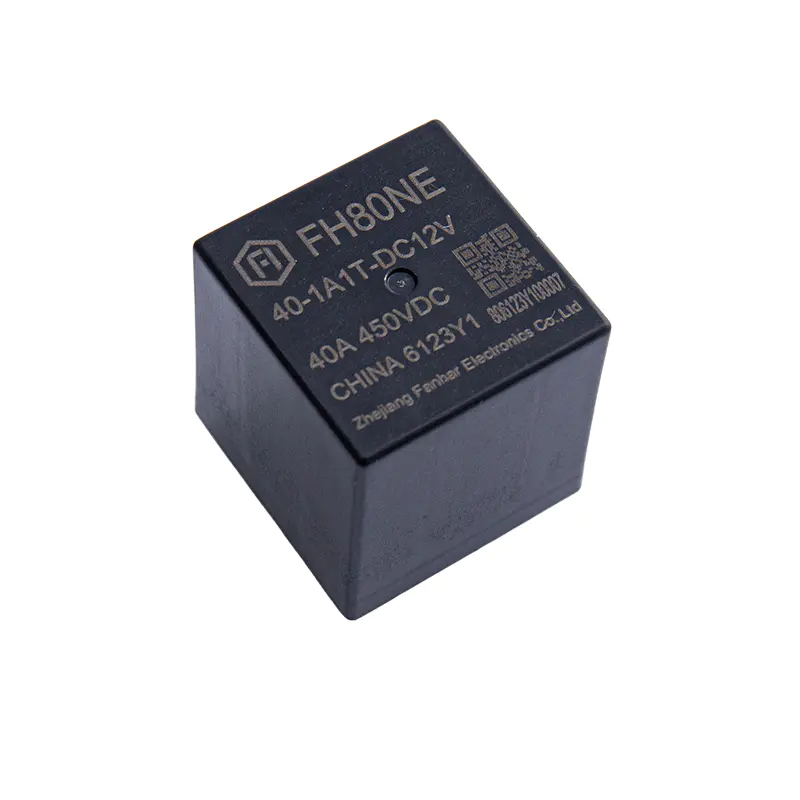

A FH80NE-40 egy 40A-es nagyfeszültségű egyenáramú relé, amelyet új energiájú járművek nagyfeszültségű rendszereihez terveztek. Főleg előtöltési relé- és fűtésrelé-alkalmazásokhoz készült. A termék 40A folyamatos áramfelvételt biztosít 85°C-on, 40A 450VDC névleges terhelést és 750VDC maximális kapcsolási feszültséget. Támogatja a rövid idejű nagyáramú képességet is, így alkalmas PCB-be szerelhető forgatókönyvekhez, amelyek magas követelményeket támasztanak a megbízhatóság, a dielektromos ellenállás és a helyméret tekintetében.
A product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.
FH80NE-40 40A 450VDC nagyfeszültségű egyenáram relé A FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Termék megtekintése → Ipari alkalmazási háttér
Az új energetikai járművekben a nagyfeszültségű platformok fejlesztésével az előtöltő áramkörök és a hőkezelési áramkörök egyre magasabb követelményeket támasztanak a relékkel szemben:
Előtöltő relé : A bekapcsolás pillanatában az előtöltő ellenállás korlátozza a buszkondenzátor töltőáramát, hogy megakadályozza a fő relé érintkezőinek összehegesztését a bekapcsolási áram miatt. Az előtöltés befejezése után a főrelé zár, az előtöltő relé pedig kinyílik. Az FH80NE-40 40A folyamatos áramátviteli képességgel és rövid idejű nagyáramú képességgel rendelkezik, így alkalmas vezérlőelemként az előtöltési áramkörökben.
Fűtési relé : Az olyan forgatókönyvek esetében, mint például az akkumulátor hőkezelése és a PTC-fűtőberendezések az új energiájú járművekben, nagyfeszültségű egyenáramú relékre van szükség a fűtési körök be- és kikapcsolásának vezérléséhez. Az FH80NE-40 450 VDC névleges terhelése, 750 VDC maximális kapcsolási feszültsége és AgSnO₂ érintkezőanyaga megfelel a nagyfeszültségű fűtőkörök megbízható kapcsolási követelményeinek.
PCB szerelés : A termék NYÁK-csatlakozószerkezetet használ, így könnyen integrálható olyan elektronikus vezérlőegységekbe, mint a BMS, a PDU és a nagyfeszültségű áramelosztó dobozok. Automatizált elhelyezésre és forrasztásra alkalmas.
Alapvető teljesítmény és főbb előnyök
Erős terhelési és kapcsolási képesség
A FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
A FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Ez a képesség lehetővé teszi, hogy kezelje a bekapcsolási és pillanatnyi nagyáramú állapotokat az előtöltési és fűtőköri körökben, így alkalmassá teszi az új energetikai járművek nagyfeszültségű egyenáramú rendszereinek NYÁK-ba szereléséhez.
Gyors reagálás és hosszú élettartam
A FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Az élet szempontjából:
- Mechanikai élettartam: 1×10⁵ művelet
- Elektromos élettartam (ellenállásos terhelés): 450VDC / 40A: 1×10³ ops, 450VDC / 10A: 1×10⁴ ops
A tényleges kiválasztás során az élettartamot a terhelési áram, a feszültség és a kapcsolási frekvencia alapján kell értékelni, hogy a rendszer hosszú távú működési követelményei teljesüljenek.
Kiváló szigetelési és dielektromos ellenállási teljesítmény
A FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Szigetelési ellenállás (kezdeti): 1000MΩ (500VDC)
- Dielektromos szilárdság (kezdeti): Nyitott érintkezők között: 2000 VAC / 1 perc, Tekercs és érintkezők között: 3000 VAC / 1 perc
A product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Fejlett érintkezőanyag és alacsony érintkezési ellenállás
A FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
A initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Tekercsspecifikációk és energiahatékonysági tervezés
A FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Névleges feszültség | Működtesse a VDC feszültséget | Engedje ki a VDC feszültséget | Névleges áram (±10%) | Tekercsellenállás (±10%) | Névleges teljesítmény | Maximális feszültség (rövid idejű ellenállás) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3 mA | 27Ω | DC 10,8V | |
| DC 12V | ≤9.00 | ≥1,2 | 250mA | 48Ω | DC 14,4V | |
| DC 24V | ≤18.00 | ≥2,4 | 125 mA | 192Ω | DC 28,8V | |
| DC 48V | ≤36.00 | ≥4,8 | 62,5 mA | 768Ω | DC 57,6V |
Megjegyzés: A túlmelegedés és a kiégés elkerülése érdekében a tekercsre adott feszültség hosszabb ideig nem haladhatja meg a maximális tartófeszültséget. A maximális feszültség az a legmagasabb feszültség, amelyet a relé rövid ideig képes ellenállni.
Környezeti alkalmazkodóképesség és mechanikai teljesítmény
A FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Műszaki adatok áttekintése
| Tétel | Paraméter |
|---|---|
| Kapcsolatfelvételi űrlap | 1A (1 normál esetben nyitott érintkező) |
| Kapcsolattartó anyag | AgSnO₂ |
| Érintkezési ellenállás | ≤5mΩ (6VDC 20A) |
| Névleges áram | 40A |
| Névleges terhelés (ellenálló) | 40A 450VDC |
| Maximális kapcsolási feszültség | 750VDC |
| Maximális törési áram | 50A (450 VDC, ≥1 működés) |
| Maximális kapcsolási kapacitás | 22500VA |
| Szigetelési ellenállás | 1000MΩ |
| Dielektromos szilárdság (kezdeti) | Nyitott érintkezők között: 2000VAC/1min; tekercs és érintkezők között: 3000VAC/1min |
| Működési idő | ≤30 ms (névleges feszültség mellett) |
| Kiadási idő | ≤10 ms (névleges feszültség mellett) |
| Mechanikai élettartam | 1×10⁵ művelet |
| Elektromos élettartam | Swithing: 1×103ops (450VDC,40A) Swithing: 1×104ops (450VDC,10A) Swithing: 4×103ops (650VDC,12A) Teljesítmény: 7,5 × 104 ops (450 VDC, 35 A) Gyártás: 5×104ops (750VDC,40A) |
| Jelenlegi teherbíró képesség | 40A 60A:30 perc 80A:60s 160A：5s 240A:3s 400A: 0,6 s |
| Környezeti hőmérséklet | <-40°C és 85°C között |
| Páratartalom | 5% és 85% közötti relatív páratartalom |
| Súly | kb. 55g |
| Vázlat méretei | 30×29,2×30,1 mm |
| Terminál szerkezete | PCB terminál |
Megjegyzés: A fenti adatok kezdeti értékek. A specifikáció csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak.
Méretek, vezetékek és PCB elrendezés
A FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Biztonsági jóváhagyások és megfelelőség
- Megfelel az IEC 60664-1 biztonsági követelményeinek.
- RoHS-kompatibilis termék.
- UL/C-UL, TUV és CQC tanúsítványok függőben.
- Jóváhagyott célérték: rezisztív kapcsolás 40A 450VDC 1000op (1×10³ műveletek) 85°C-on.
- A specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Tipikus alkalmazási forgatókönyvek
Új energiajármű előtöltés : 40A folyamatos áramátviteli képesség (85°C), 80A/60s, 160A/5s, 240A/3s és 400A/0.6s rövid ideig tartó ellenállása, előtöltési áramkörök be/ki vezérlésére alkalmas.
Új energetikai jármű fűtés : Névleges terhelés 40A 450VDC, maximális kapcsolási feszültség 750VDC, alkalmas nagyfeszültségű fűtőkörhöz, például PTC fűtéshez.
Akkumulátor hőszabályozás / PTC fűtésszabályozás : Működési hőmérséklet -40°C és 85°C között, AgSnO₂ érintkezők, alkalmas magas és alacsony hőmérsékletű környezetekhez járművekben.
Egyéb PCB-szerelési forgatókönyvek : A terhelő oldalon polaritás (1 , 2-), a tekercsoldalon nincs polaritás (5, 6), forrasztási feltételek 260°C ± 5°C / 3-5 s.
A konkrét kiválasztást a tényleges terhelés, a tekercsfeszültség, az élettartamra vonatkozó követelmények és a tanúsítás állapota alapján kell megerősíteni.
Telepítési és használati óvintézkedések
A kezdeti teljesítményparaméterek megőrzése érdekében ne ejtse le a terméket, és ne tegye ki külső hatásoknak.
Forrasztási hőmérséklet réz terhelésű kivezető kapcsokhoz: 260°C ± 5°C, forrasztási idő 3-5 s.
A load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
A coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Ez a relé egyedi tervezésű modell. A megadott példák csak referenciaként szolgálnak. A részletes kiválasztáshoz forduljon a Zhejiang Fanhar Electronics Co., Ltd.-hez.
A specification is for reference only. Specifications are subject to change without notice.
Gyakran Ismételt Kérdések
1. kérdés: Mik az FH80NE-40 főbb felhasználási területei?
Főleg új energiájú járművek előtöltési relékéhez és fűtési relékéhez használják, és olyan PCB-be szerelhető forgatókönyvekben is használható, mint például az akkumulátor hőkezelése, a PTC fűtésvezérlés, a BMS/PDU és a nagyfeszültségű egyenáramú vezérlőhurkok.
2. kérdés: Mekkora az FH80NE-40 névleges terhelése és maximális kapcsolási kapacitása?
Névleges terhelés: 40A 450VDC (ellenállásos terhelés); maximális kapcsolási teljesítmény: 22500VA.
3. kérdés: Melyek a folyamatos áram- és rövid idejű áramátviteli képességek?
40A folyamatos áramfelvételi képességgel rendelkezik 85°C-on. Rövid idejű áramátviteli képesség: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
4. kérdés: Mi a maximális kapcsolási feszültség és maximális megszakítóáram?
Maximális kapcsolási feszültség: 750VDC; maximális megszakítóáram: 50A (450VDC, ≥1 üzem).
5. kérdés: Mi a kapcsolatfelvételi forma, az érintkezési anyag és az érintkezési ellenállás?
Kapcsolatfelvételi űrlap: 1A normál esetben nyitva; érintkező anyag: AgSnO₂; kezdeti érintkezési ellenállás: ≤5mΩ (6VDC 20A).
6. kérdés: Támogatott a testreszabás? Hogyan kell rendelni?
Kapcsolatfelvételi űrlap: 1A normál esetben nyitva; érintkező anyag: AgSnO₂; kezdeti érintkezési ellenállás: ≤5mΩ (6VDC 20A).
Összegzés
A FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
A legújabb specifikációkért, tanúsítványokért, mintatámogatásért vagy személyre szabott kiválasztási javaslatokért forduljon a Zhejiang Fanhar Electronics Co., Ltd.-hez.
