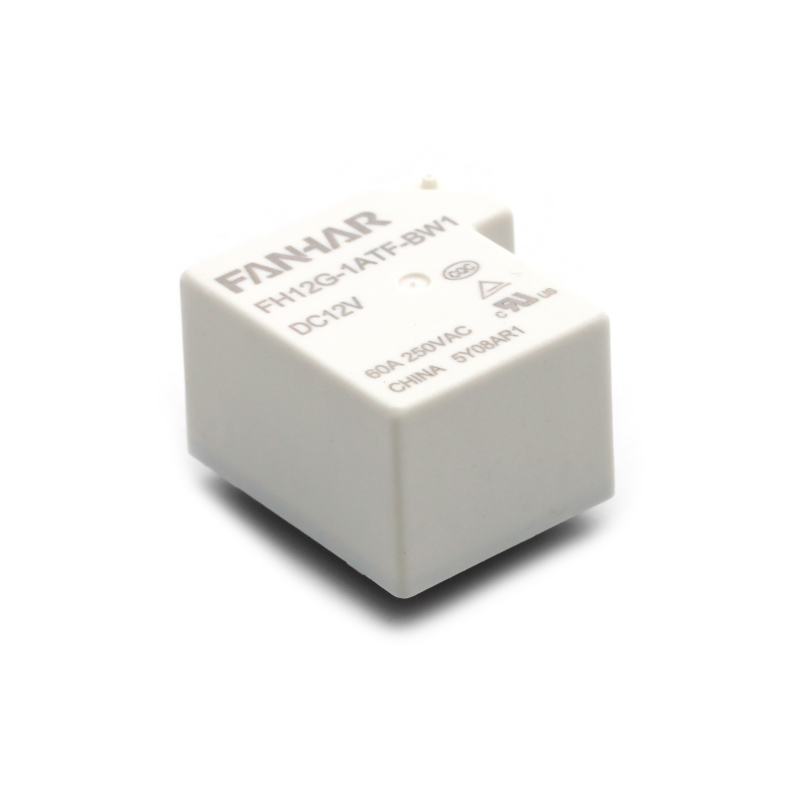

FH12G 60A új energiarelé UL TUV CQC-kompatibilis

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A

Érintkezési ellenállás (kezdeti)

≤20mΩ (6VDC 20A)

Kapcsolatfelvételi anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

NO:32A/35A/43A/50A/60A   250 VAC

Max.kapcsolási feszültség

277VAC

Max.kapcsolási áram

60A

Max.kapcsolási kapacitás

12500VA

Minimális terhelés

5VDC 100mA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A nyitott kapcsolatok között

2500 VAC, 1 perc (normál típus)

1500 VAC, 1 perc (érzékeny típus)

Tekercs és érintkezők között

2500 VAC, 1 perc

Működési idő

≤15 ms

Kiadási idő

≤10 ms

Mechanikus

teljesítményt

Ütésállóság

Funkcionális

98m/s ² (10g)

Pusztító

980 m/s ² (100g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

1 × 10 ⁶ ops

Elektromos(Room temperature)

Standard típus:
35/32A  277/250 VAC             3×10 ⁴ műveletek (BE/KI=1s/9s)
50/43A  277/250 VAC             3×10 ⁴ műveletek (BE/KI=1s/9s)
Csatlakozás 20A hordozó 43A/50A/60A törés
20A 250/277VAC                    3×10 ⁴ műveletek (BE/KI=1s/9s)
60A 277/250VAC
Érzékeny típus:
35/32A  277/250 VAC             3×10 ⁴ műveletek (BE/KI=1s/9s)
50/43A  277/250 VAC             1×10 ⁴ műveletek (BE/KI=1s/9s)
Csatlakozás 20A hordozó 43A/50A /60A törés
20A 250/277VAC                    1×10 ⁴ műveletek (BE/KI=1s/9s)

Működtessen

állapot

Környezeti hőmérséklet

-40 ℃ ~ 85 ℃

Páratartalom

5–85%

Felmondás

PCB

Egységsúly

Kb. 38g
