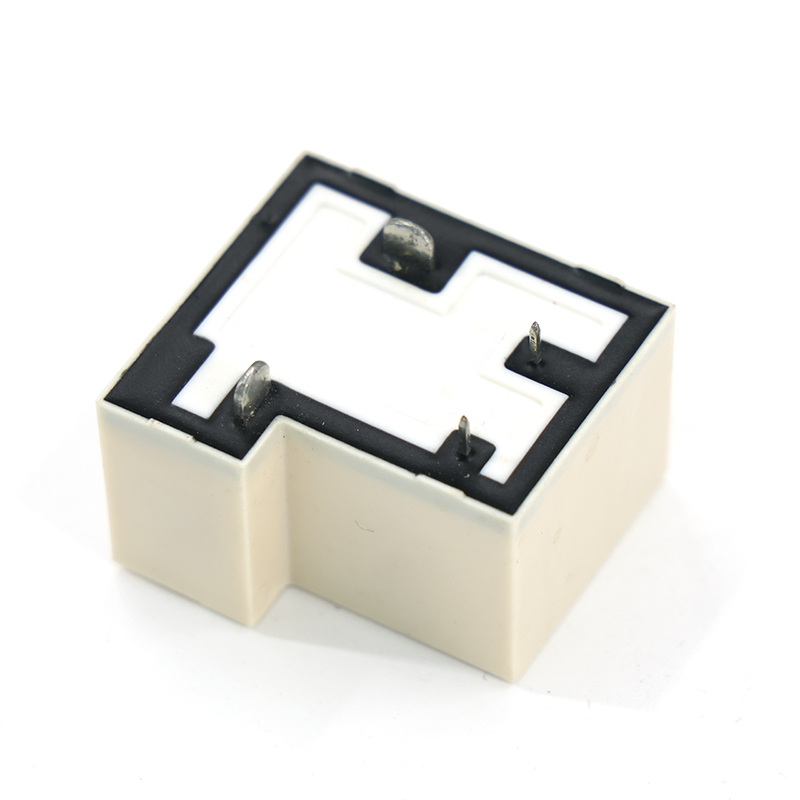

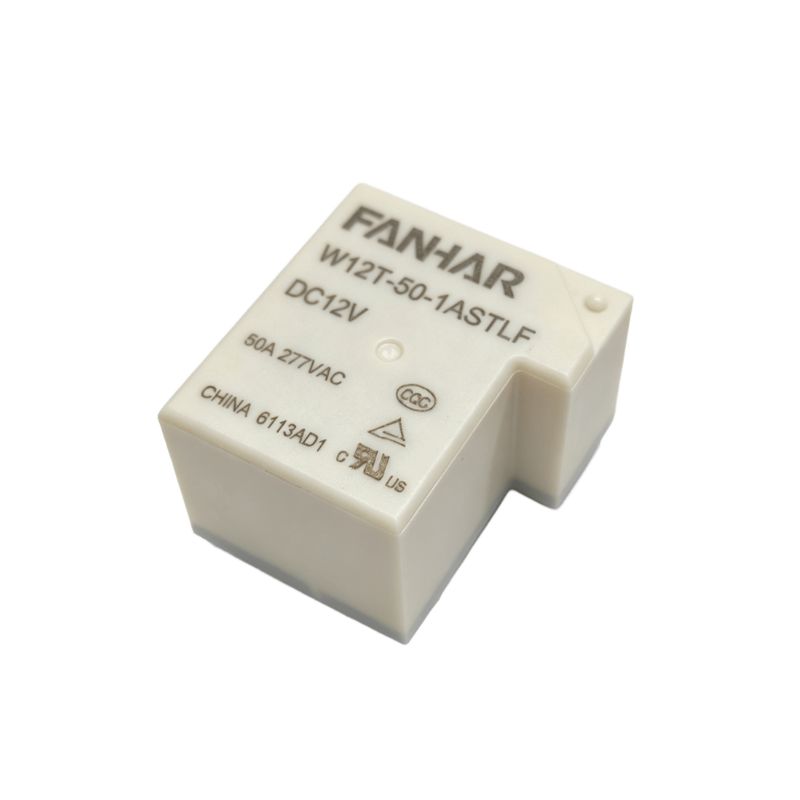

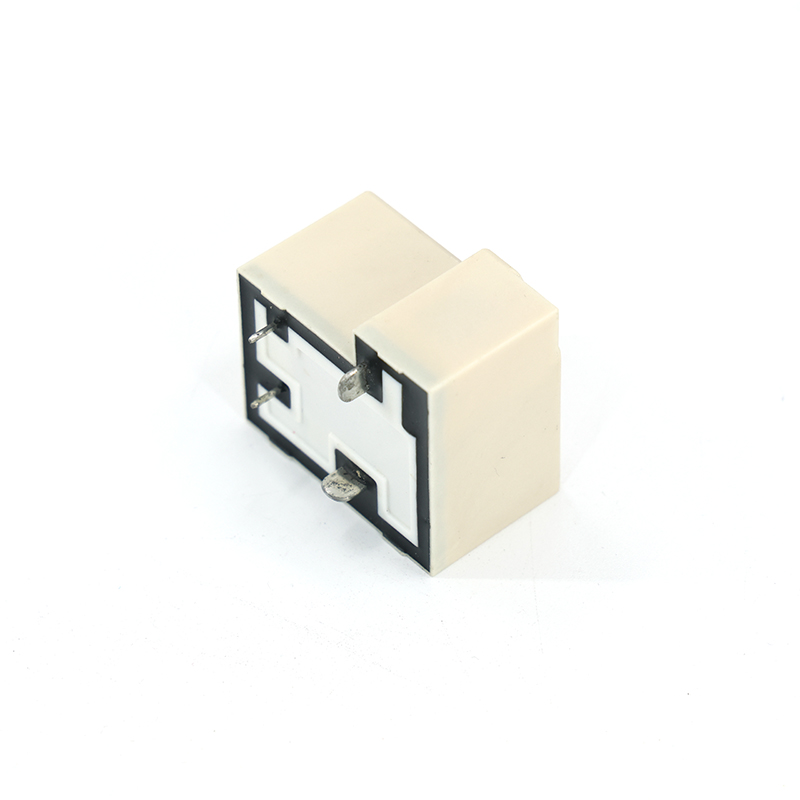

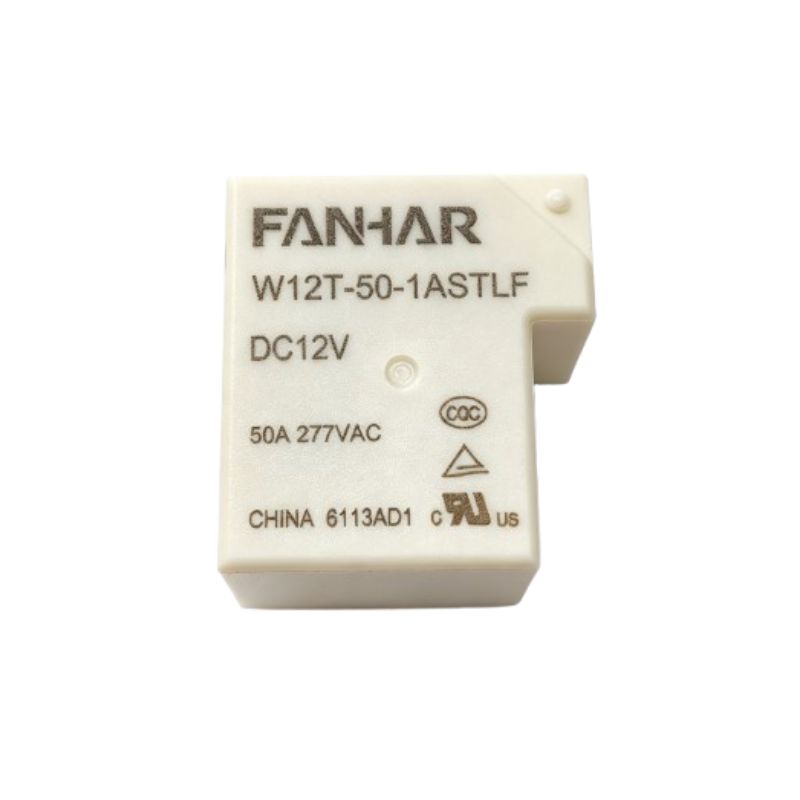

W12T-50 50A 60A új energiarelé UL TUV CQC kompatibilis

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A, 1C

Érintkezési ellenállás (kezdeti)

50 mΩ (6VDC 1A)

Kapcsolati anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

NEM: 60A 277/250VAC
50A 277/250VAC
40A 277/250VAC
NC:20A 277/250VAC

Max.kapcsolási feszültség

277VAC

Max.kapcsolási áram

50A

Max.kapcsolási kapacitás

13850VA

Minimális terhelés

5VDC 100mA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A nyitott kapcsolatok között

1500 VAC, 1 perc

Tekercs és érintkezők között

2500 VAC (standard típus)/4000 VAC, 1 perc

Működési idő

≤20 ms

Kiadási idő

≤10 ms

Mechanikus

teljesítményt

Ütésállóság

Funkcionális

98m/s2

Pusztító

980m/s2

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

5 × 106 op

Elektromos(Room temperature)

NO:60A  277/250VAC                   1×10 ⁴ műveletek (BE/KI=1s/9s)
50A 277/250VAC                2×10 ⁴ műveletek (BE/KI=1s/9s)
40A 277/250VAC                3×10 ⁴ műveletek (BE/KI=1s/9s)
NC:20A 277/250VAC                 2×10 ⁴ műveletek (BE/KI=1s/9s)

Működési állapot

Környezeti hőmérséklet

-40 ℃ ~ 85 ℃

Páratartalom

5% és 90% között

Felmondás

PCB

Egységsúly

Kb.30g

Építés

Műanyag zárt, folyasztószerálló
