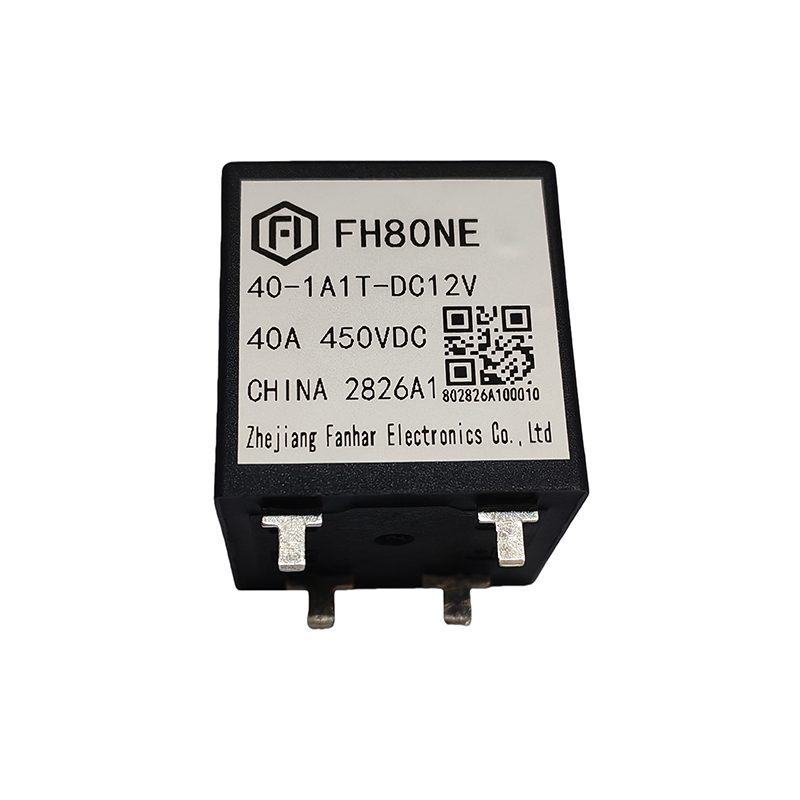

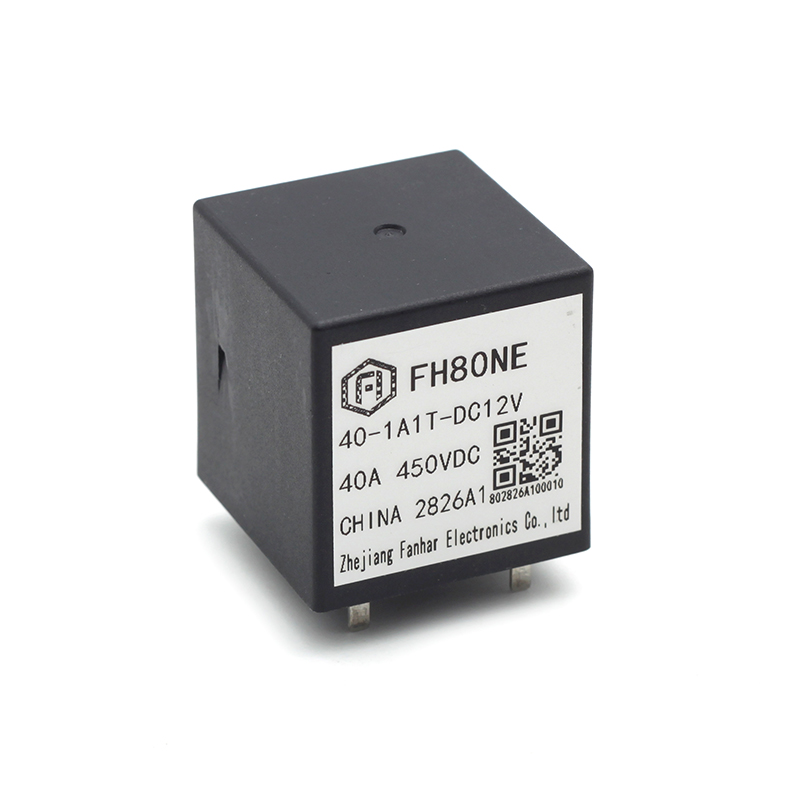

FH80NE 40A új energia relé

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A

Érintkezési ellenállás (kezdeti)

≤5mΩ (6VDC 20A)

Kapcsolati anyag

AgSnO ₂

Névleges érték

Besorolt aktuális

40A

Névleges terhelés (ellenállási terhelés)

40A   450 VDC

Max.kapcsolási feszültség

750VDC

Max. megszakító áram

50A (450 VDC)≥1op

Max.kapcsolási kapacitás

22500VA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A megnyitott névjegyek között

2000 VAC, 1 perc

Tekercs és érintkezők között

3000 VAC, 1 perc

Működési idő (névleges voltnál)

≤30 ms

Kioldási idő (névleges voltnál)

≤10 ms

Mechanikus

teljesítményt

Ütésállóság

Funkcionális

196 m/s ² (10g)

Pusztító

490 m/s ² (100g)

Rezgésállóság

10Hz～500Hz   49m/s²

Kitartás

Mechanikus

1×10 ⁵ ops

Elektromos(Resistive)

Swithing: 1×10 ³ ops (450VDC,40A)

Swithing: 1×10 ⁴ ops (450VDC,10A)

Swithing: 4×10 ³ ops (650VDC,12A)

Elkészítés: 7,5×10 ⁴ ops (450VDC,35A)

Elkészítés: 5×10 ⁴ ops (750VDC,40A)

Jelenlegi teherbíró képesség

40A

60A: 30 perc

80A: 60-as évek

160A: 5s

240A: 3s

400A: 0,6 s

Működtessen

állapot

Környezeti hőmérséklet

-40 ℃ ~ 85 ℃

Páratartalom

5% ~ 85% relatív páratartalom

Egységsúly

Kb. 55 g (melléklet nélkül)

Építés

Folyasztószer-álló
