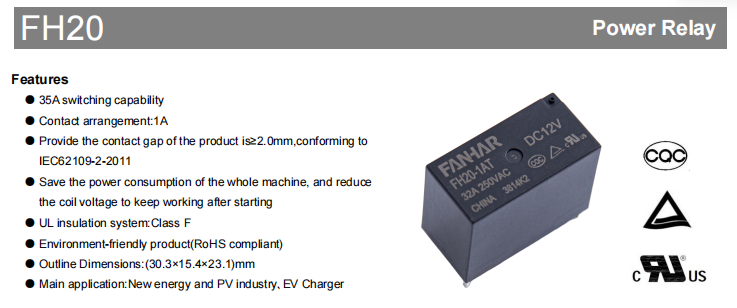

Az új energiatermelés, az energiatároló rendszerek és az elektromos járművek gyorstöltőinek rohamos elterjedésével a teljesítményrelék – mint az áramkörök kritikus kapcsolóelemei – létfontosságú szerepet játszanak a berendezések általános stabilitásának meghatározásában áramhordozó kapacitásuk, biztonsági leválasztási szintjük és hosszú távú megbízhatóságuk révén. A FH20 sorozat egy nagy teljesítményű relé, amelyet kifejezetten ezeknek az igényeknek a kielégítésére terveztek. Egyesíti a kompakt méretet, a nagy terhelhetőséget és a zord környezetben való robusztusságot, így ideális választás fotovoltaikus inverterek , EV töltőállomások és hasonló alkalmazások.
Alapvető előnyei: Biztonságos, hatékony és hőálló
Megfelelő érintkezési hézag a fotovoltaikus biztonsági szabványok teljesítéséhez
A relé nyitása utáni érintkezési hézag közvetlenül befolyásolja a leválasztás biztonságát. Az FH20 sorozat ≥2,0 mm-es érintkezési hézaggal rendelkezik, amely teljes mértékben megfelel az IEC 62109-2-2011 „A fotovoltaikus energiaellátó rendszerekben használt áramátalakítókra vonatkozó biztonsági követelmények” szabványnak. A fotovoltaikus inverterek esetében ez a szabvány kötelező. A 2,0 mm-es rés hatékony ívmegszakítást biztosít még túlfeszültség esetén is, védve a lefelé irányuló áramköröket és a kezelő biztonságát.
Indítás utáni feszültségcsökkentés a rendszer energiafogyasztásának jelentős csökkentése érdekében
Az FH20 olyan működési stratégiát alkalmaz, amely csökkenti a tekercs feszültségét az első választás után fel. A relé zárása után csak alacsonyabb tekercsfeszültségre van szükség az érintkezési állapot fenntartásához, ami jelentősen csökkenti a tekercs energiafogyasztását a folyamatos teljes töltéshez képest feszültség hajtás. Például a 12 V-os modellnél a tartási teljesítmény jóval alacsonyabb, mint a felvételhez szükséges 1400 mW. Ez a funkció különösen előnyös azoknál a töltőknél és invertereknél, amelyek hosszú készenléti vagy folyamatos működést igényelnek, hatékonyan csökkentve a rendszer hőmérséklet-emelkedését és az energiaveszteséget.
UL F osztályú szigetelőrendszer a magasabb hőmérséklet tűréshez
A szigetelőrendszer hőállósági besorolása határozza meg a relé élettartamát magas hőmérsékleti körülmények között. Az FH20 sorozat UL által elismert F osztályú szigetelési rendszert használ, amely lehetővé teszi a maximális hőkezelést ponthőmérséklet 155 °C–25 °C-kal magasabb, mint a szokásos B osztály (130 °C). Ez azt jelenti, hogy 85 °C-os környezeti hőmérsékleten a relé még bőséges hőtartalékkal rendelkezik, így különösen alkalmas zárt, rosszul szellőző vagy kültéri magas hőmérsékletű környezetbe telepített berendezésekhez.
Környezetbarát anyagok, RoHS-kompatibilis
Az érintkezőktől a házig a termék olyan anyagokat használ, amelyek megfelelnek az RoHS-követelményeknek, ólom-, higany-, hat vegyértékű króm- és egyéb veszélyes anyagoktól mentesek, így biztosítva az akadályt. ingyenes export a szigorú környezetvédelmi előírásokkal rendelkező régiókba, például az EU-ba.
Terhelhetőség és elektromos paraméterek
Az FH20 sorozat 1A-es érintkezőelrendezést alkalmaz (egypólusú, egydobos, normál esetben nyitott), AgSnO2 (ezüst-ón-oxid) érintkezőanyaggal. Ez az anyag kiválóan ellenáll a hegesztésnek és az íveróziónak, így különösen alkalmas nagyáramú ellenállásos terhelések gyakori kapcsolására.
A legfontosabb elektromos besorolásokat az alábbi táblázat foglalja össze:
| Paraméter | Érték |
|---|---|
| Kapcsolattartási megállapodás | 1A |
| Kapcsolati anyag | AgSnO₂ |
| Névleges terhelés (ellenállás) | 32 A 250 VAC |
| Maximális kapcsolási áram | 35 A |
| Maximális kapcsolási feszültség | 277 VAC |
| Maximális kapcsolási kapacitás | 8750 VA |
| Minimális megengedett terhelés | 5 VDC / 100 mA |
| Érintkezési ellenállás (kezdeti) | ≤100 mΩ (6 V egyenfeszültségen, 1 A) |
| Dielektromos szilárdság (nyitott érintkezők között) | 2500 VAC, 1 perc |
| Dielektromos szilárdság (tekercs az érintkezőkhöz) | 4500 VAC, 1 perc |
| Működési idő | ≤20 ms |
| Kiadási idő | ≤10 ms |
Az alacsony érintkezési ellenállás minimális vezetési veszteséget biztosít, míg a nagy dielektromos szilárdság bőséges biztonsági ráhagyást biztosít a nagyfeszültségű leválasztáshoz. A működési és kioldási idők megfelelnek a legtöbb ipari vezérlő és teljesítményelektronikai alkalmazás válaszsebesség-követelményeinek.
A tekercs műszaki adatai és kiválasztási útmutató
Az FH20 többféle szabványos tekercsfeszültséget kínál 5 V és 24 V között, mindegyik 1400 mW névleges teljesítménnyel. Az alábbiakban összefoglaljuk az általánosan használt modellek legfontosabb elektromos paramétereit a rendszervezérlő feszültséghez való gyors illeszkedés érdekében:
| Névleges feszültség | Működési feszültség VDC | Kioldó feszültség VDC | Névleges áram (±10%) | Tekercsellenállás (±10%) |
|---|---|---|---|---|
| DC 5 V | ≤3,75 | ≥0,25 | 280mA | 17,8Ω |
| DC 12 V | ≤9.00 | ≥0,60 | 116,7 mA | 102,8Ω |
| DC 18V | ≤13,50 | ≥0,90 | 77,8 mA | 231,4Ω |
| Működési idő | ≤18.00 | ≥1,20 | 58,3 mA | 411,4Ω |
Kiválasztási tipp : Az üzemi feszültség a minimálisan szükséges a megbízható felvételhez; a meghajtó feszültségét úgy kell megtervezni, hogy ne essen ez alá az érték. A kioldó feszültség határozza meg az esés érzékenységét kikapcsoláskor ki. Ha az ultraalacsony energiafogyasztás kritikus, akkor magasabb tekercsfeszültséget (pl. 24 V) lehet választani, mivel ennek alacsonyabb az üzemi árama, és az indítás utáni tartás funkcióval kombinálva tovább csökkenthető a teljes energiafogyasztás.
Mechanikai robusztusság és környezeti alkalmazkodóképesség
Az új energetikai berendezések gyakran rezgésnek, ütésnek és nagy hőmérséklet-ingadozásoknak vannak kitéve. Az FH20 sorozat mechanikai teljesítményében jeleskedik:
Ütésállóság : Funkcionális lökés 196 m/s²-ig (20 g), roncsoló ütés 980 m/s²-ig (100 g), amely elegendő ahhoz, hogy ellenálljon a szállítás és a telepítés során bekövetkező véletlen ütéseknek.
Rezgésállóság : 10 Hz ~ 55 Hz 1,5 mm-es amplitúdóval, stabil működést biztosítva rezgésforrások, például ventilátorok és kompresszorok közelében.
Működési hőmérséklet tartomány : -40 °C ~ 85 °C, lefedi a kültéri körülményeket Kína legtöbb régiójában; páratartalom tűrése 5% és 85% között nedves környezetben.
A tartósság szempontjából a mechanikai élettartam 2×10⁵ üzem, míg az elektromos élettartam (ellenállásos terhelés, 32 A 250 VAC, BE/KI = 1 s/9 s) eléri a 3×10⁴ üzemidőt, ami több éves normál használatot is kielégít töltőkben, inverterekben és hasonló berendezésekben.
Háztartási stílusok és környezeti választás
Az FH20 kétféle belső védelemmel kapható, amelyek lehetővé teszik az aktuális munkakörnyezet tisztaságának megfelelő választást:
Folyasztószerálló típus : Alkalmas tiszta, korrozív gázoktól (H₂S, SO₂, NO₂ stb.) és vezetőképes portól mentes beltéri környezethez. Ez a típus megakadályozza a folyasztószer bejutását a forrasztás során, és költségelőnyöket kínál.
Műanyag zárt típus : Tiszta környezetbe ajánlott, amely korrozív gázokat vagy port tartalmazhat, például ipari területeken vagy kültéri szekrényekben. A tömített szerkezet hatékonyabban szigeteli el a külső szennyeződéseket, így biztosítva a hosszú élettartamot rövid távú alacsony érintkezési ellenállás.

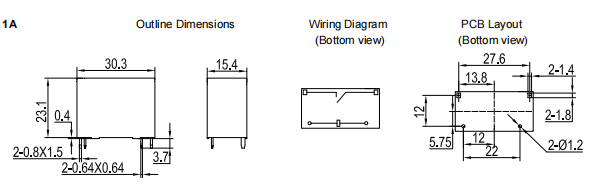

Mindkét típusnak ugyanazok a külső méretei: 30,3 mm (hossz) × 15,4 mm (szélesség) × 23,1 mm (magasság). Szabványos PCB tüskés rögzítésre tervezték, és körülbelül 20,7 g tömegűek. A PCB elrendezési tűréseket ±0,1 mm-en belül kell szabályozni; a vázlatos mérettűrésekért tekintse meg az adatlap részletes megjegyzéseit.
Nemzetközi jóváhagyások egy pillantásra
Az FH20 sorozat megszerezte a szükséges biztonsági tanúsítványokat a főbb globális piacokon, megkönnyítve a végtermékek exportját:
| Jóváhagyás | Fájlszám | Jóváhagyott besorolások (ellenálló) |
|---|---|---|
| UL / CUL | E475405 | 32 A / 35 A 250 VAC, 85 °C |
| TUV | R 50581364 | 32 A / 35 A 250 VAC, 85 °C |
| CQC | CQC23002383075 | 32 A / 35 A 250 VAC, 85 °C |
Mindhárom tanúsítvány AgSnO₂-érintkezőket használ, és mind a folyamatos 32 A-es, mind a maximum 35 A-es névleges értékre vonatkozik 85 °C-os hőmérsékleti osztály mellett, biztosítva a megfelelőséget szélsőséges üzemi körülmények között is.
Gyakran Ismételt Kérdések
1. kérdés: Mekkora az FH20 sorozatú relé érintkezési távolsága? Megfelel a fotovoltaikus ipari szabványoknak?
Az érintkezési hézag ≥2,0 mm, teljes mértékben megfelel az IEC 62109-2-2011 „A fotovoltaikus energiaellátó rendszerekben használt áramátalakítókra vonatkozó biztonsági követelmények” szabványnak.
Q2: Milyen tekercsfeszültség opciók állnak rendelkezésre?
A szabványos tekercsfeszültségek közé tartozik a DC 5 V, 6 V, 12 V, 18 V és 24 V, mindegyik 1400 mW névleges teljesítménnyel. Az adott működési feszültség, kioldó feszültség és tekercsellenállás tekintetében tekintse meg a fenti „Tekercs specifikációk és kiválasztási útmutató” táblázatot.
3. kérdés: Mekkora a várható mechanikai és elektromos élettartam?
A mechanikai élettartam 2×10⁵ művelet; az elektromos élettartam (szobahőmérséklet, ellenállás terhelés 32 A 250 VAC, BE/KI = 1 s/9 s) 3×10⁴ művelet.
Q4: Mi a kezdeti érintkezési ellenállás és szigetelési ellenállás?
Kezdeti érintkezési ellenállás ≤100 mΩ (6 VDC-nél, 1 A); kezdeti szigetelési ellenállás ≥1000 MΩ (500 VDC-nél).
5. kérdés: Milyen óvintézkedéseket kell tenni a használat során?
Kérjük, kerülje a relé leejtését, hogy elkerülje a belső mechanikai szerkezetek és a kezdeti teljesítményparaméterek károsodását. Ezenkívül a specifikációk változhatnak a fejlesztések miatt; erősítse meg a legújabb verziót a gyártóval a mennyiségi gyártás előtt.
