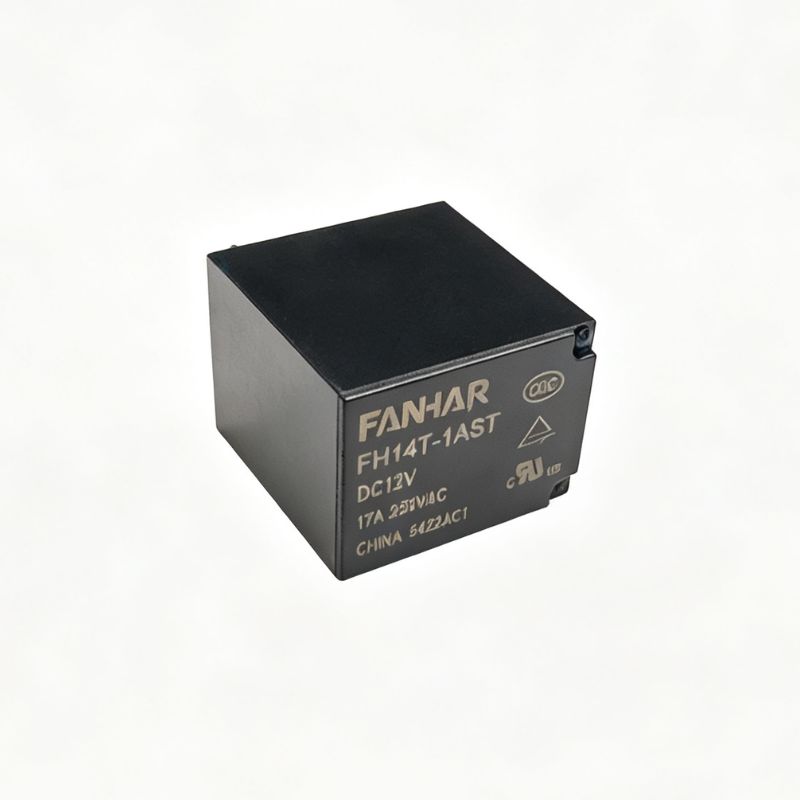

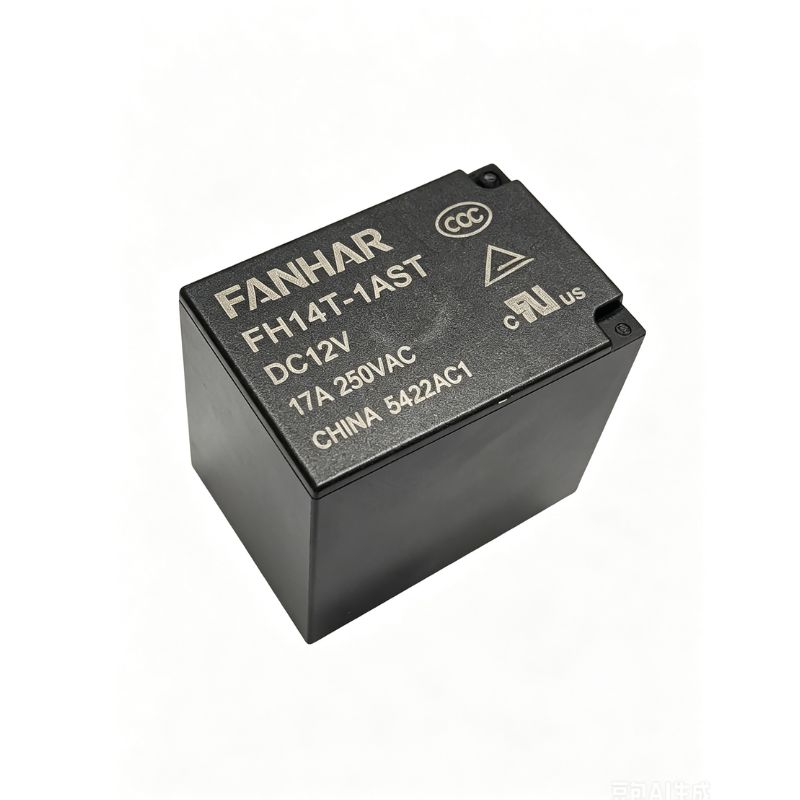

FH14T 17A teljesítményrelé UL TUV CQC-kompatibilis

Műszaki adatok

Tétel

FH14T

FH14HV

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A, 1B, 1C

Érintkezési ellenállás

≤100mΩ (6VDC 1A)

Kapcsolatfelvételi anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

17A   250 VAC

Max.kapcsolási feszültség

277VAC

Max.kapcsolási áram

20A

Max.kapcsolási kapacitás

4250VA

Minimális terhelés

5VDC 100mA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

100MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A nyitott kapcsolatok között

1000 VAC, 1 perc

Tekercs és érintkezők között

2500 VAC, 1 perc

3500 VAC, 1 perc

Működési idő

≤15 ms

Kiadási idő

≤10 ms

Mechanikus

teljesítményt

Ütésállóság

Funkcionális

98 m/s2 (10 g)

Pusztító

980 m/s2 (100 g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

1 × 10 ⁶ ops

Elektromos(Room temperature)

17A   250 VAC          5× 10 ⁴ műveletek (BE/KI = 1s/9s)

Működtessen

állapot

Környezeti hőmérséklet

-40 ℃ ~ 105 ℃

Páratartalom

5% és 90% között

Felmondás

PCB

Egységsúly

Kb.15g

Építés

Műanyag tömített, folyasztószerálló
