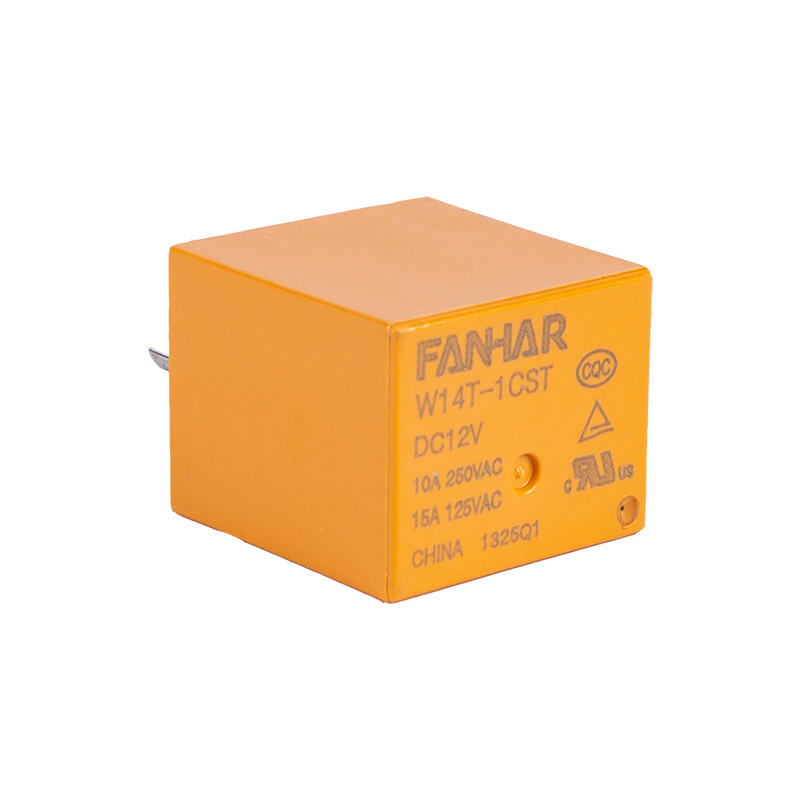

W14T 10A 15A teljesítményrelé UL TUV CQC-kompatibilis

Jellemzők:
15A kapcsolási képesség
105 ℃ üzemi hőmérsékletű termékek állnak rendelkezésre
UL szigetelőrendszer: F osztály
Szubminiatűr, szabványos PCB csatlakozók.
Körvonal méretei: (20,0 × 16,2 × 20,5) mm
Fő alkalmazás: háztartási gépek, intelligens otthon

Kapcsolat

Letöltés

ELŐZŐ: FH14T 17A teljesítményrelé UL TUV CQC-kompatibilis KÖVETKEZŐ: Nincs következő cikk

Paraméterek
Alkalmazás
Leírás

Paraméterek

Műszaki adatok	Tétel
Kapcsolatfelvételi adatok lehetőségre	Kapcsolattartási megállapodás		1A, 1C
	Érintkezési ellenállás		≤100mΩ (6VDC 1A)
	Kapcsolati anyag		AgSnO ₂
Névleges érték	Névleges terhelés (ellenállási terhelés)		10A 250VAC/30VDC 15A 125VAC
	Max.kapcsolási feszültség		277VAC/30VDC
	Max.kapcsolási áram		15A
	Max.kapcsolási kapacitás		2500VA/300W
	Minimális terhelés		5VDC 100mA
Elektromos teljesítményt	Szigetelési ellenállás (kezdeti)		100MΩ (500VDC)
	Dielektromos szilárdság (kezdeti)	A nyitott kapcsolatok között	750 VAC, 1 perc
		Tekercs és érintkezők között	1500 VAC, 1 perc
	Működési idő		≤10 ms
	Kiadási idő		≤5 ms
Mechanikus teljesítményt	Ütésállóság	Funkcionális	98m/s ² (10g)
		Pusztító	980 m/s ² (100g)
	Rezgésállóság		10Hz ~ 55Hz 1,5mm DA
Kitartás	Mechanikus		1 × 10 ⁷ ops
	Elektromos(Room temperature)		5 A 250 VAC/30 VDC 1×10 ⁵ műveletek (BE/KI=1s/9s) 10A 250VAC/30VDC 5×10 ⁴ műveletek (BE/KI=1s/9s) 15A 125 VAC 5×10 ⁴ műveletek (BE/KI=1s/9s) 1/2 LE 125 VAC (motor) 3×10 ⁴ műveletek (BE/KI=1s/9s) 600 W 120 VAC (LED lámpa) 2,5 × 10 ⁴ műveletek (BE/KI=1s/9s)
Működtessen állapot	Környezeti hőmérséklet		-40 ℃ ~ 85 ℃/105 ℃
	Páratartalom		5–90%
Felmondás			PCB
Egységsúly			kb. 12,5 g
Építés			Műanyag tömített, folyasztószerálló

Leírás

A W14T Power Relay 15A Switching Capability Subminiature egy miniatűr relé, amelyet nagy teljesítményű kapcsolási igényekre terveztek, és alkalmas szűk helyű alkalmazásokhoz. Ez a relé kompakt, mindössze 19,0 x 15,2 x 15,5 mm méretű tokozást használ, és korlátozott helyen akár 15A kapcsolási kapacitást is képes elérni, ami nagyon alkalmas a nagy hatékonyságot és miniatürizálást igénylő elektronikai eszközökhöz. A relé két elterjedt konfigurációs formát támogat: A formát (NO) és C formát (DPDT), amelyek megfelelnek a különböző áramköri kialakítások igényeinek. Szabványos NYÁK-elrendezése megkönnyíti a különféle elektronikai modulokba való beépítést, valamint műanyag zárt és forrasztómaszkos változatban is kapható, hogy megfeleljen a zord környezeti igényeknek. Ezen túlmenően a termék megfelel az UL94 V-0 égésgátló besorolásnak, és megfelelt az IEC 60335-1 tanúsítványnak, ami biztosítja a Biztonsági szempontból megbízhatóságát. A W14T relé kis teljesítményű tekercskialakítást alkalmaz, egyetlen tekercs energiafogyasztása körülbelül 0,4 W, kettős tekercs pedig körülbelül 0,8 W, ami energiahatékonyabbá és hatékonyabbá teszi működés közben. Gyors kapcsolási jellemzői (érintkezési idő kevesebb, mint 10 ms) lehetővé teszik, hogy rövid időn belül befejezze az áramkör zárását és nyitását, ami nagyon alkalmas a gyakori műveleteket igénylő alkalmazásokhoz. Ez a relé jó környezeti alkalmazkodóképességgel is rendelkezik, széles üzemi hőmérséklet-tartományt képes ellenállni, és 300 V-ig támogatja a feszültségkapcsolási képességeket. Környezeti jellemzői is megfelelnek az RoHS szabványoknak, tovább erősítve a termék piaci versenyképességét. A W14T Power Relay egy miniatűr relé, amely egyesíti a nagy teljesítményt, a miniatürizálást és a megbízhatóságot, és ideális választás a mérnökök számára kompakt elektronikus eszközök tervezése során.
