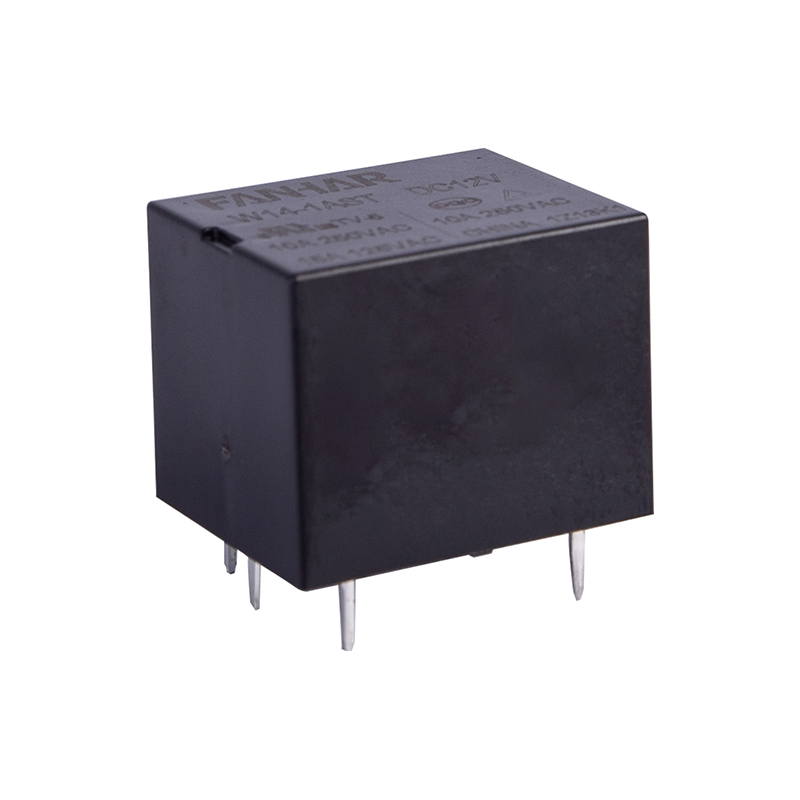

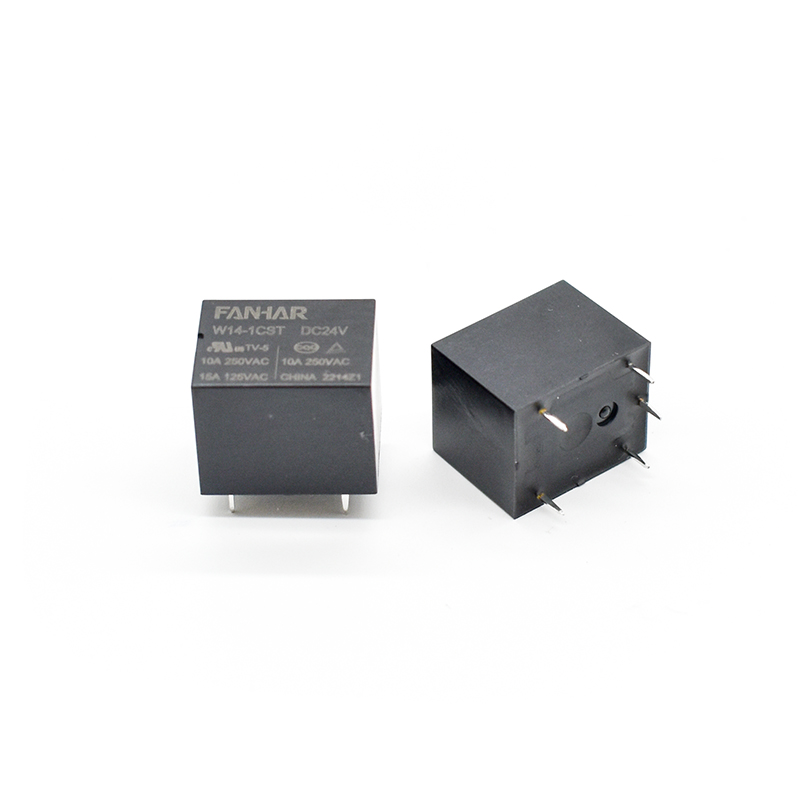

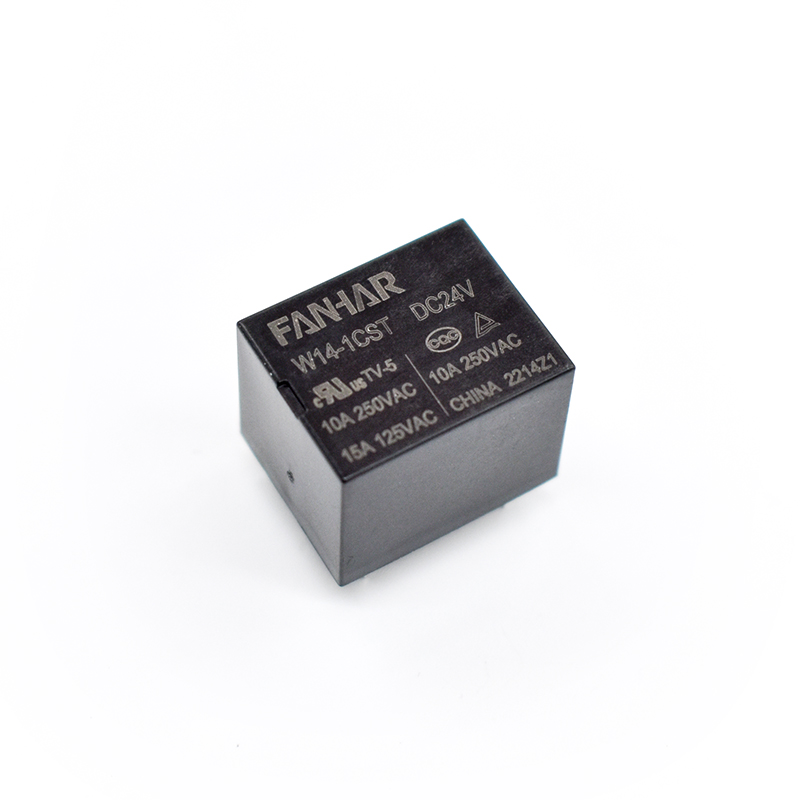

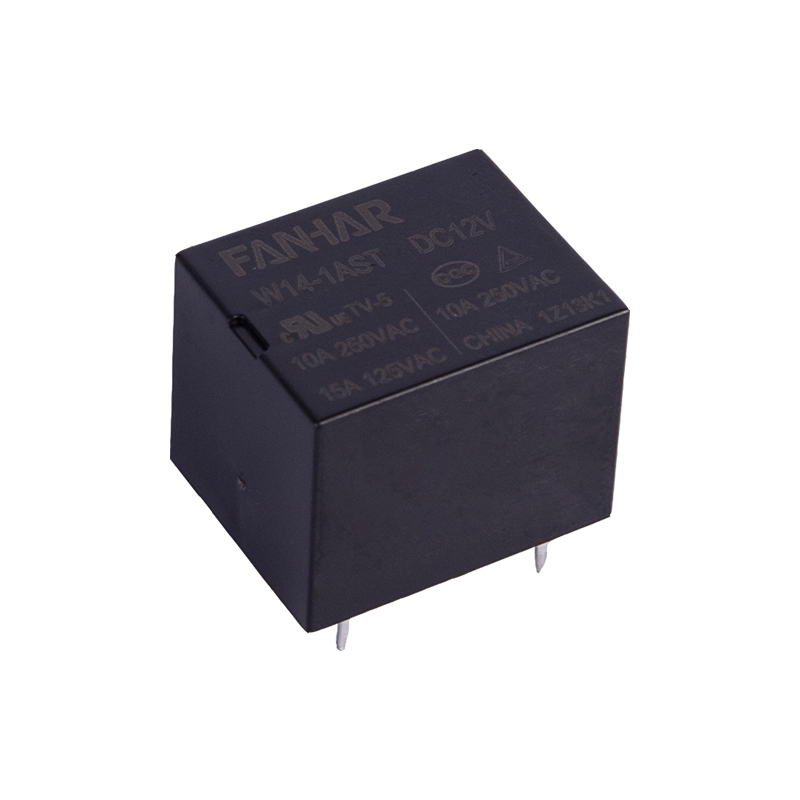

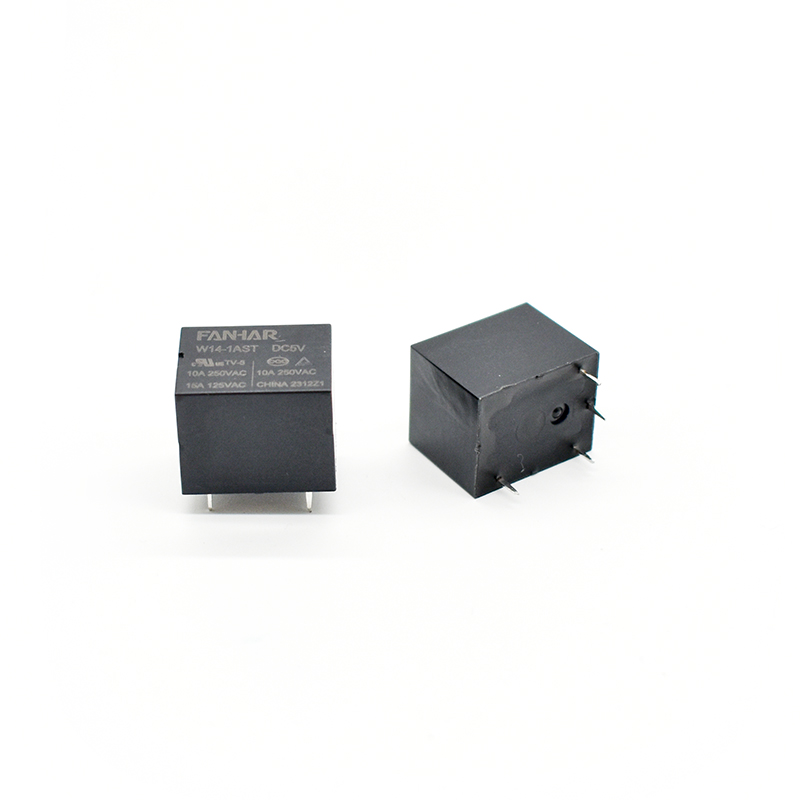

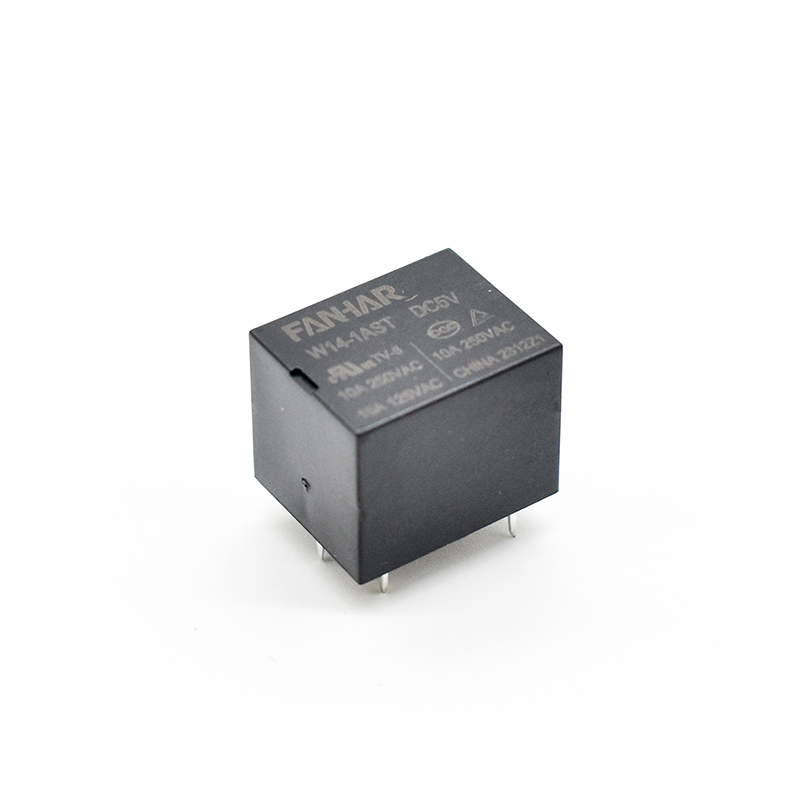

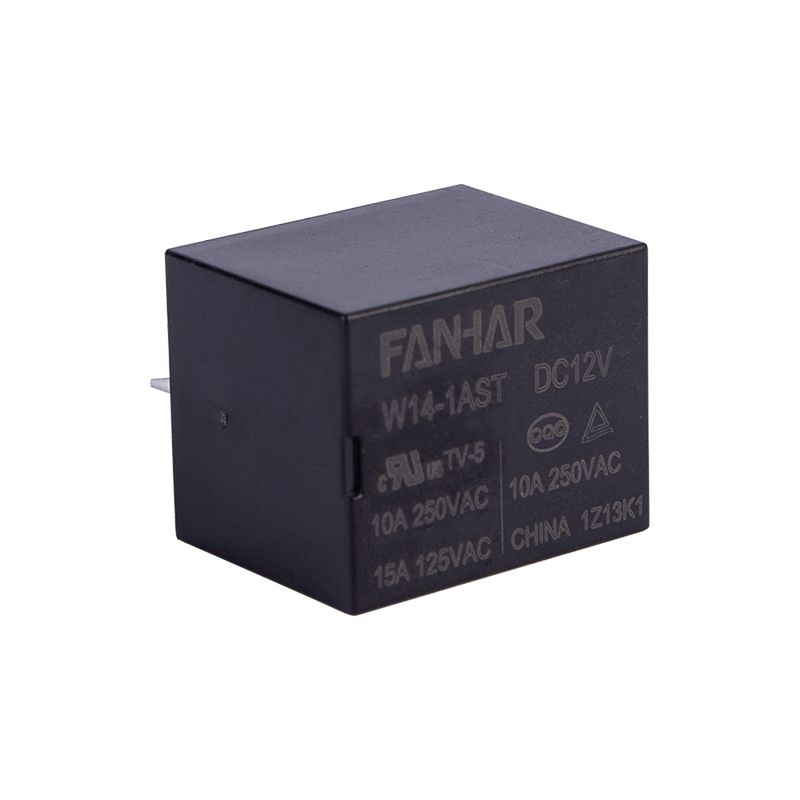

W14 10A 15A teljesítményrelé UL TUV CQC-kompatibilis

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A, 1B, 1C

Érintkezési ellenállás

≤100mΩ (6VDC 1A)

Kapcsolatfelvételi anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

10A   250VAC/30VDC

15A   125 VAC

Max.kapcsolási feszültség

277VAC/30VDC

Max.kapcsolási áram

15A

Max.kapcsolási kapacitás

2500VA/300W

Minimális terhelés

5VDC 100mA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A nyitott kapcsolatok között

750 VAC, 1 perc

Tekercs és érintkezők között

1500 VAC, 1 perc

Működési idő

≤10 ms

Kiadási idő

≤5 ms

Mechanikus

teljesítményt

Döbbenet

ellenállás

Funkcionális

98 m/s2 (10 g)

Pusztító

980 m/s2 (100 g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

1 × 10 ⁶ ops

Elektromos(Room temperature)

5 A       250 VAC/30 VDC                       1×10 ⁵ műveletek (BE/KI=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ műveletek (BE/KI=1s/9s)
15A      125 VAC                                     5×10 ⁴ műveletek (BE/KI=1s/9s)
1/2 LE  125 VAC (motor)                       3×10 ⁴ műveletek (BE/KI=1s/9s)
600 W  120 VAC (LED lámpa)                 2,5 × 10 ⁴ műveletek (BE/KI=1s/9s)

Működtessen

állapot

Környezeti hőmérséklet

-40 ℃ ~ 85/105 ℃

Páratartalom

5–90%

Felmondás

PCB

Egységsúly

Kb.7g

Építés

Műanyag tömített, folyasztószerálló
