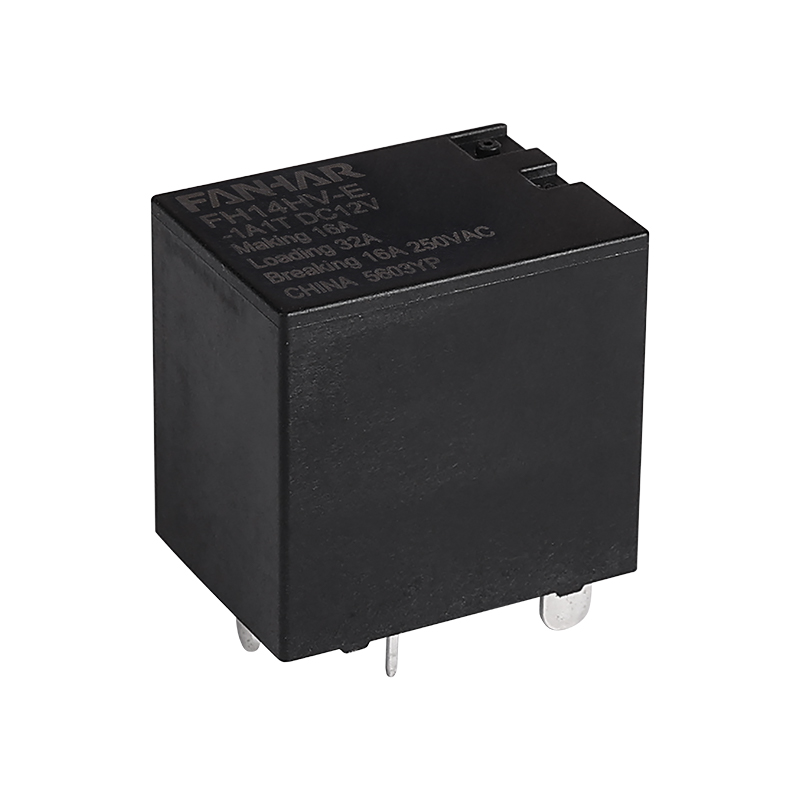

FH14T-E/FH14HV-E 26A 32A teljesítményrelé

Műszaki adatok

Tétel

FH14T-E

FH14HV-E

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A

Érintkezési ellenállás

≤10mΩ (6VDC 20A)

Kapcsolatfelvételi anyag

AgSnO ₂

Névleges terhelés

Névleges terhelés (ellenállási terhelés)

Normál típus: 32A   250 VAC

Érzékeny típus: 26A   250 VAC

Max.kapcsolási feszültség

600VAC

Max.kapcsolási áram

Standard típus: 32A

Érzékeny típus: 26A

Max.kapcsolási kapacitás

8864VA

7202VA

Minimális terhelés

5VDC 100mA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

100MΩ (500VDC)

Dielektromos

erőt

(kezdeti)

A megnyitott névjegyek között

Normál típus: 1500 VAC, 1 perc

BG típusú 2000 VAC, 1 perc

között

tekercs és érintkezők

2500 VAC, 1 perc

4000 VAC, 1 perc

Működési idő

≤15 ms

Kiadási idő

≤10 ms

Mechanikus

teljesítményt

Döbbenet

ellenállás

Funkcionális

98 m/s2 (10 g)

Pusztító

980 m/s2 (100 g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

1 × 10 ⁵ ops

Elektromos(Room temperature)

Normál típus: 32A   250 VAC

Érzékeny típus: 26A   250 VAC

1 × 10 ⁴ műveletek (BE/KI= 1 mp/9 mp)

3 × 10 ⁴ műveletek (BE/KI= 1 mp/9 mp)

Működtessen

állapot

Környezeti hőmérséklet

-40 ℃ ~ 105 ℃

Páratartalom

5–85%

Felmondás

PCB

Egységsúly

kb. 16g

Építés

Műanyag tömített, folyasztószerálló
