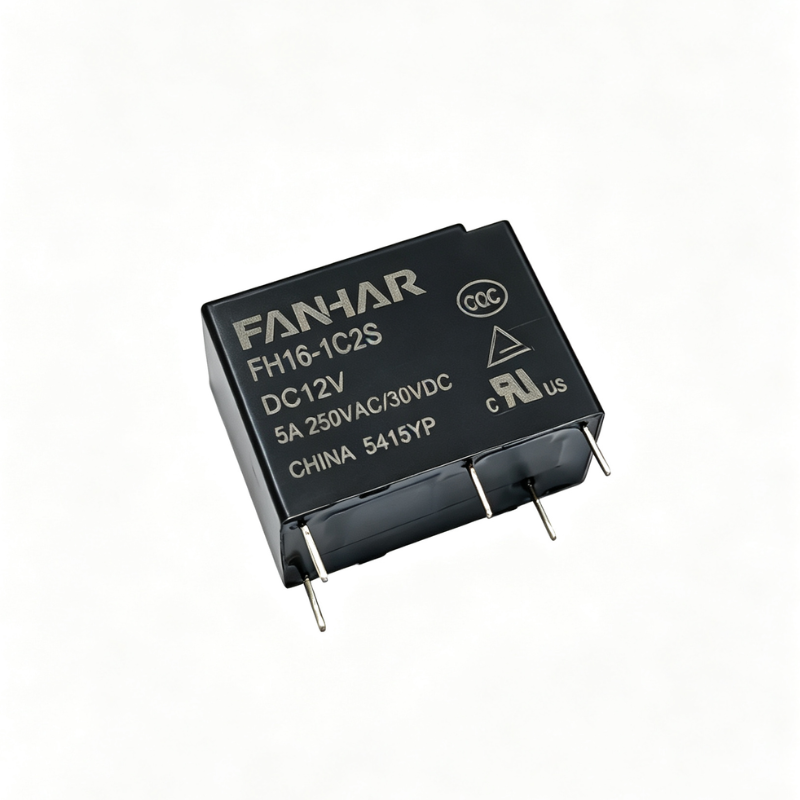

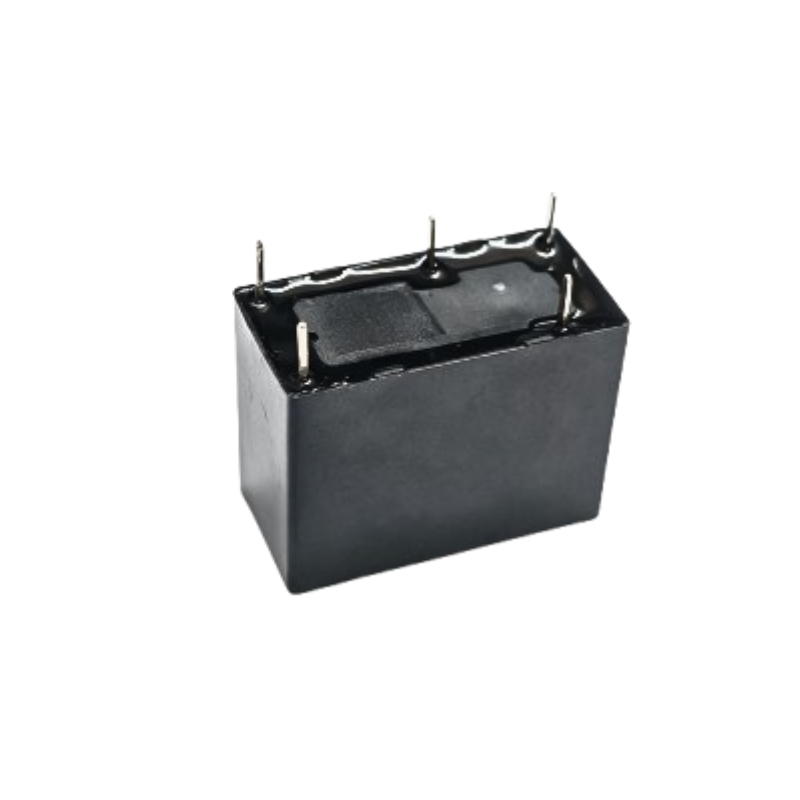

FH16 5A 10A teljesítményrelé UL TUV CQC-kompatibilis

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok

Kapcsolattartási megállapodás

1A､1B､1C

Érintkezési ellenállás (kezdeti)

≤100mΩ (6VDC 1A)

Kapcsolati anyag

AgNi､AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

5A   250VAC/30VDC

10A 250VAC/30VDC

Max.kapcsolási feszültség

277VAC/30VDC

Max.kapcsolási áram

10A

Max.kapcsolási kapacitás

2500VA/300W

Min.megengedő terhelés

5VDC 100mA

Elektromos teljesítmény

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság
(kezdeti)

A nyitott kapcsolatok között

1000 VAC, 1 perc

Tekercs és érintkezők között

4000 VAC, 1 perc

Működési idő

≤10 ms

Kiadási idő

≤5 ms

Mechanikai teljesítmény

Döbbenet
ellenállás

Funkcionális

98m/s ² (10g)

Pusztító

980 m/s ² (100g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

5×10 ⁶ ops

Elektromos (szobahőmérséklet)

5A 250VAC/30VDC                       1×10 ⁵ műveletek (BE/KI=1s/9s)

10A 250VAC/30VDC                       5×10 ⁴ műveletek (BE/KI=1s/9s)

Működési állapot

Környezeti hőmérséklet

-40 ℃ ~ 85/105 ℃

Páratartalom

5-90%

Felmondás

PCB

Egységsúly

Körülbelül 6g

Építés

Műanyag szigetelt､Fluxusálló
