FH20T 43A új energiarelé: nagy terhelésű kapcsolás és biztonsági leválasztás fotovoltaikus és töltőcölöpös alkalmazásokhoz

Abban az időben, amikor az új energiatermelés, az energiatároló rendszerek és az elektromos járművek töltőcölöpöi rohamosan terjednek, az új energiarelék, mint az áramkörök kulcsfontosságú kapcsolóelemei, közvetlenül befolyásolják a komplett berendezések stabil működését áramátviteli képességük, biztonsági szigetelési szintjük és hosszú távú megbízhatóságuk révén. Az FH20T egy nagy teljesítményű PCB relé, amelyet ezekre az igényekre terveztek. 43A kapcsolási képességgel, 1 A-formájú érintkezővel, 2,0 mm-es érintkezőrés lehetőséggel és tekercs energiatakarékos tartó funkcióval rendelkezik, így ideális választás fotovoltaikus inverterekhez, töltőcölöpökhöz és egyéb alkalmazásokhoz.

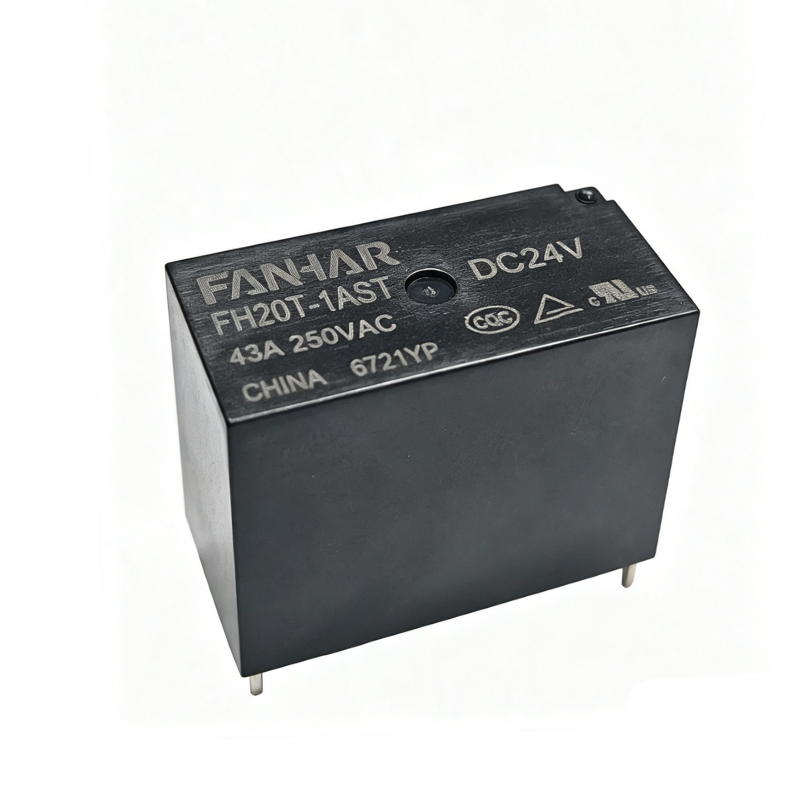

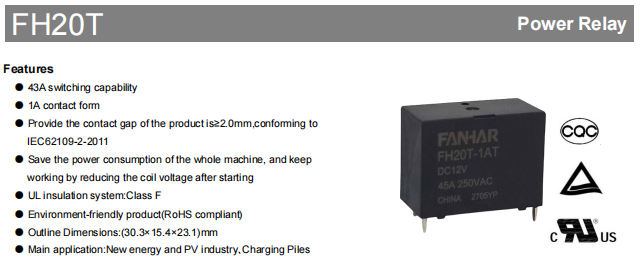

FH20T 43A új energia relé A FANHAR FH20T egy NYÁK-relé 43A kapcsolási képességgel, 1 A formájú érintkezővel és opcionális 2,0 mm-es érintkezőrésszel. Megfelel az IEC62109-2:2011 szabványnak, és alkalmas új energetikai, fotovoltaikus, töltési és egyéb alkalmazásokhoz. Támogatja a tekercs feszültségének csökkentését az indítás után a működés fenntartása érdekében, így megtakaríthatja a teljes energiafogyasztást. UL osztályú F szigetelési rendszerrel rendelkezik, és megfelel az RoHS szabványnak. Termék megtekintése →

Alapvető előnyei: Biztonságos, hatékony, magas hőmérsékletnek ellenálló

Elegendő érintkezési hézag, megfelel a fotovoltaikus biztonsági előírásoknak

A relé belső érintkezőinek nyitása utáni rés közvetlenül befolyásolja a leválasztás biztonságát. Az FH20T kétféle érintkezési hézagot kínál: a normál Nil típus 1,8 mm, a BG típus pedig 2,0 mm. Ha a termék érintkezési hézaga ≥2,0 mm, az megfelel az IEC62109-2:2011 „Biztonsági követelmények fotovoltaikus energiaellátó rendszerek teljesítmény-átalakítóihoz” előírásainak. A nagyfeszültségű alkalmazásoknál, mint például a fotovoltaikus inverterek és a töltőcölöpök, a BG változat kiválasztása jobban teljesítheti a biztonsági leválasztási követelményeket.

Csökkenti a feszültséget az indítás után a tartáshoz, jelentősen csökkenti a teljes energiafogyasztást

Az FH20T támogatja a tekercs feszültségének csökkentését az indítás után a működés fenntartása érdekében. A relé behúzása után csak alacsonyabb tekercsfeszültséget kell fenntartani, hogy az érintkezők zárva maradjanak. A folyamatos, teljes feszültségű hajtással összehasonlítva ez hatékonyan csökkentheti a tekercs energiafogyasztását. Az adatlapon megadott tartási feszültség ajánlások a következők:

• Környezeti hőmérséklet 23°C: tartási feszültség 40%–70% Un
• Környezeti hőmérséklet 85°C: tartási feszültség 40%–55% Un

Ez a funkció segít csökkenteni a rendszer hőmérséklet-emelkedését és a teljesítményveszteséget, így alkalmas a halmok, inverterek és egyéb olyan berendezések töltésére, amelyek hosszú távú készenlétet vagy folyamatos működést igényelnek.

UL F osztályú szigetelőrendszer, amely alkalmazkodik a magas hőmérsékletű környezethez

Az FH20T UL F osztályú szigetelési rendszert használ, amely segít fenntartani a szigetelés megbízhatóságát magas hőmérsékletű környezetben. Működési környezeti hőmérséklet-tartománya -40°C és 85°C között van, alkalmazkodva az új energetikai és ipari szabályozási forgatókönyvek széles hőmérsékleti követelményeihez.

Környezetbarát anyagok, RoHS-kompatibilis

A termék megfelel az RoHS környezetvédelmi követelményeinek, és nem tartalmaz olyan káros anyagokat, mint az ólom, higany és hat vegyértékű króm. Meg tudja felelni a szigorú környezetvédelmi előírásokkal rendelkező régiók, például az Európai Unió követelményeinek az export tekintetében.

Terhelhetőség és elektromos paraméterek

Az FH20T érintkezőrendszere AgSnO2 anyagot használ, amely egyesíti a hegesztéssel és az íverózióval szembeni ellenállást. A kezdeti érintkezési ellenállás ≤100 mΩ-ra van szabályozva (6VDC 1A tesztkörülmények között), így biztosítva az alacsony vezetési veszteséget. A szigetelési teljesítmény szempontjából a kezdeti szigetelési ellenállás eléri az 1000 MΩ-ot (500 VDC), a nyitott érintkezők közötti dielektromos szilárdság 2500 VAC/1 perc, a tekercs és az érintkezők közötti dielektromos szilárdság pedig 4500 VAC/1 perc, elegendő biztonsági ráhagyást biztosítva a nagyfeszültségű leválasztáshoz. A működési idő ≤20 ms, a kioldási idő pedig ≤10 ms, ami megfelel a legtöbb ipari vezérlő és teljesítményelektronikai alkalmazás válaszsebesség-követelményeinek.

Fő terhelési és elektromos paraméterek

A tekercs specifikációi és az energiatakarékos tartás

Az FH20T három szabványos tekercsfeszültséget biztosít: DC5V, DC12V és DC24V, mindegyik 3800mW névleges teljesítménnyel. A különböző tekercsfeszültségek különböző működési feszültségeknek, kioldófeszültségeknek, névleges áramoknak és tekercsellenállásoknak felelnek meg, lehetővé téve a felhasználók számára, hogy a rendszer vezérlőfeszültségének megfelelően gyorsan illeszkedjenek. Az üzemi feszültség a relé megbízható behúzásához szükséges minimális feszültség, és a tervezésnek biztosítania kell, hogy a meghajtó feszültsége ne legyen alacsonyabb ennél az értéknél; a kioldó feszültség határozza meg a kikapcsolási alaphelyzetbe állítás érzékenységét.

A tekercs műszaki adatai

Mechanikai szilárdság és környezeti alkalmazkodóképesség

Az új energetikai berendezések gyakran szembesülnek rezgéssel, ütéssel és nagy hőmérséklet-változásokkal. Az FH20T jól teljesít a mechanikai teljesítmény terén: a funkcionális ütésállóság elérheti a 196 m/s²-t (20 g), a roncsolásos ütésállóság pedig eléri a 980 m/s²-t (100 g), ami elegendő ahhoz, hogy megbirkózzon a szállítás és a telepítés során bekövetkező véletlen ütközésekkel. A rezgésállóság 10 Hz–55 Hz, 1,5 mm amplitúdójú, stabil működést biztosítva rezgésforrások, például ventilátorok és kompresszorok közelében. Az üzemi hőmérséklet-tartomány -40°C és 85°C között van, a páratartalom tűrése 5% és 85% között van, alkalmazkodva a párás környezethez.

Élettartam szempontjából a mechanikai élettartam 2×10⁵ művelet, az elektromos élettartam pedig 2×10⁴ működés 43A 250VAC, BE/KI arány 1s/9s és szobahőmérséklet mellett. A fenti élettartam adatok referenciaértékek az adatlapon megadott vizsgálati körülmények között. A tényleges élettartamot a terhelés típusa, a kapcsolási gyakoriság, a környezeti hőmérséklet és egyéb tényezők befolyásolják. Az olyan berendezéseknél, mint a töltőcölöpök és az inverterek, ez az élettartam több éves normál használati ciklusnak felel meg.

Felépítés és kiválasztás működési környezet alapján

Az FH20T két belső szerkezetvédelmi módszert kínál, amelyek az aktuális munkakörnyezet tisztaságának megfelelően választhatók ki:

• Folyasztószerálló: Tiszta környezetben használható, korrozív gázoktól, mint például H2S, SO2, NO₂ és vezetőképes portól mentes. Ez a típus megakadályozza a folyasztószer behatolását a forrasztás során, és költségelőnyös.
• Műanyag tömítés: Nem tiszta környezetekhez, például ipari területekhez és kültéri szekrényekhez ajánlott, amelyek korrozív gázokat vagy port tartalmazhatnak. A műanyag tömítésű szerkezet hatékonyabban képes elkülöníteni a külső szennyeződéseket, és hosszú távú alacsony érintkezési ellenállást biztosít.

A két szerkezet körvonalméretei megegyeznek: 30,3 mm (hossz) × 15,4 mm (szélesség) × 23,1 mm (magasság). Szabványos PCB tűs rögzítést használnak. A PCB elrendezési tűréshatár ±0,1 mm-en belüli szabályozása javasolt. A vázlatos mérettűrésekért tekintse meg az adatlapon található részletes megjegyzéseket.

Tipikus alkalmazások

Az FH20T elsősorban az új energiák, a fotovoltaikus ipar és a töltőcölöpök számára készült. Ezekben az alkalmazásokban PCB-re szerelt teljesítményreléként használják a terhelés kapcsolásához és a teljesítményszabályozáshoz, ahol 43 A kapcsolási képesség, nagy szigetelési teljesítmény és kompakt hely szükséges.

Fotovoltaikus inverterek és fotovoltaikus rendszerek

Az FH20T használható fotovoltaikus inverterekben és napelemes rendszerekben terhelésváltásra, segédteljesítmény-szabályozásra és kimenet szabályozására. Ha a kialakításnak meg kell felelnie az IEC62109-2:2011 szabványnak, akkor a 2,0 mm-es érintkezési hézaggal rendelkező BG változat választható.

Töltő cölöpök

Töltőcölöpökben az FH20T belső teljesítmény-kapcsolásra, kimenetszabályozásra és kiegészítő terhelésszabályozásra használható. 43A-es kapcsolási képessége és NYÁK-ra szerelhetősége alkalmassá teszi kompakt töltőberendezések kialakítására.

Új energetikai berendezések

Más új energetikai berendezésekhez az FH20T kapcsolási megoldást nyújt a teljesítményszabályozáshoz és a terheléskapcsoláshoz. Ha a relét folyamatos áramátvitelre használják, a leértékelést a környezeti hőmérséklet, a PCB rézfólia és a terminál hőmérséklet-emelkedése alapján kell értékelni.

Gyakran Ismételt Kérdések

Következtetés

Az új FH20T energiarelé 43A kapcsolási képességet, a BG verzió ≥2,0 mm biztonsági rést, az IEC62109-2:2011 megfelelőséget, az UL F osztályú szigetelési rendszert és a tekercsfeszültség-csökkentő tartófunkciót veszi alapul versenyképességként. Nemcsak megfelel a fotovoltaikus inverterek szigorú biztonsági leválasztási követelményeinek, hanem alkalmazkodik a nagy áramerősség és a hosszú élettartam elérésére az elektromos járművek töltőcölöpöiben. Kompakt NYÁK-kialakítása és rugalmas környezeti alkalmazkodóképessége megbízható kapcsolókomponenssé teszi az új energiatermékekben.

További tekercsfeszültség-modellekért vagy testreszabási szolgáltatásokért forduljon műszaki támogatási csapatunkhoz. A műszaki adatok előzetes értesítés nélkül változhatnak. Kérjük, tekintse meg a legújabb hivatalos adatlapot.
