FH39 ipari relé

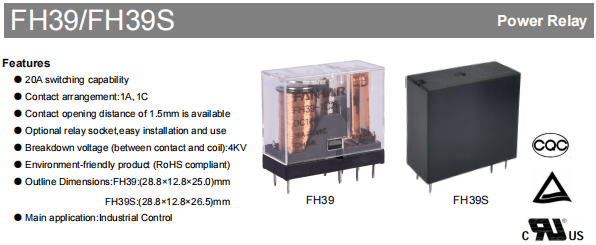

Az FH39 és FH39S sorozatú relék nagy teljesítményű ipari relék, amelyeket kifejezetten ipari vezérlési alkalmazásokhoz terveztek. Maximális 20A kapcsolási kapacitásuk és 1A és 1C érintkezőelrendezéssel is elérhetők, így megfelelnek a különféle áramkör-vezérlési igényeknek. Ezek a környezetbarát termékek megfelelnek az RoHS szabványoknak, és megfelelnek az igényes ipari környezeteknek.

A modern ipari vezérlőrendszerekben a relé megbízhatósága közvetlenül befolyásolja a teljes berendezés működési stabilitását. Az FH39 és FH39S sorozatú relék erre a célra készültek – az akár 20A-es kapcsolási kapacitás fő előnyükkel, rugalmas érintkezőkonfigurációkkal és robusztus elektromos kialakítással kombinálva magabiztosan kezelik a különféle összetett ipari alkalmazási forgatókönyveket.

Nagy kapcsolási kapacitás igényes terhelésekhez

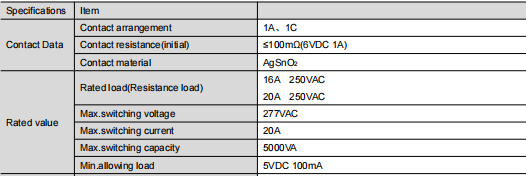

Ipari relékként az FH39 sorozat az elektromos paraméterek terén jeleskedik. Két névleges terhelési specifikációt támogatnak: 16A és 20A 250 VAC mellett, 277 VAC maximális kapcsolási feszültséggel és 5000 VA maximális kapcsolási kapacitással. Ez azt jelenti, hogy megbízhatóan kezelik a motorvezérlést, az energiagazdálkodást, a HVAC-rendszereket és még sok mást.

Az érintkező anyag AgSnO₂-t (ezüst-ón-oxidot) használ, amely jó vezetőképességet biztosít, miközben ellenáll a hegesztésnek és az íveróziónak. Ez jelentősen meghosszabbítja a termék élettartamát gyakori kapcsolási alkalmazások esetén. A különböző biztonsági szabványoknak való megfelelés érdekében az FH39 sorozat 1,5 mm-es érintkezési hézagot is kínál, ami tovább javítja az elektromos leválasztást nyitott érintkező állapotban. Az érintkezők elrendezését illetően 1A (SPST-NO) és 1C (SPDT) konfiguráció is elérhető, lehetővé téve a rugalmas alkalmazkodást a különböző vezérlési logikai követelményekhez.

Nagy ellenállású feszültség és többszintű védelem a rendszer biztonságáért

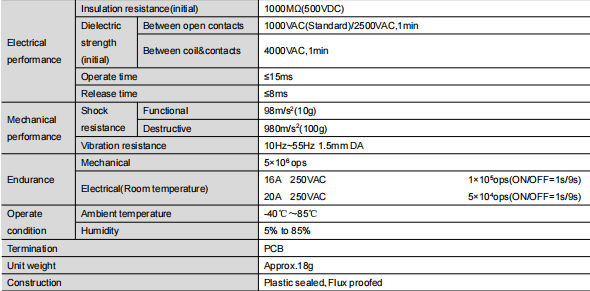

Nagyfeszültségű ipari környezetben a tekercs és az érintkezők közötti szigetelési teljesítmény kritikus. Az FH39 sorozat robusztusan teljesít ezen a területen: a tekercs és az érintkezők közötti dielektromos szilárdság akár 4000 VAC, míg a nyitott érintkezők közötti ellenállási feszültség megfelel az 1000 VAC szabványnak, opcionálisan 2500 VAC nagy ellenállású változat is elérhető. Ezen túlmenően a kezdeti szigetelési ellenállás nagyobb, mint 1000 MΩ (500 VDC-n tesztelve), hatékonyan megelőzve a szivárgási áram kockázatát és biztosítva a rendszer általános biztonságát.

A termék házának kialakítása a valós használati környezetek összetettségét is figyelembe veszi. A tiszta beltéri környezethez a fluxusbiztos típus választható. Ha a berendezést korrozív gázokat, például H2S, SO₂, NO₂ vagy jelentős mennyiségű port tartalmazó ipari telephelyeken telepítik, a műanyag tömített típus javasolt a jobb nedvesség-, por- és szennyeződésállóság érdekében.

Több tekercs feszültség opció a rugalmas adaptáció érdekében

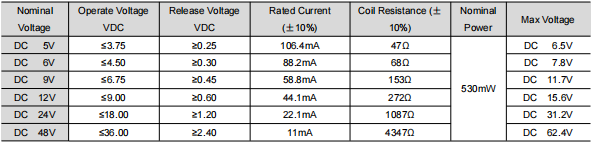

Az FH39 sorozat különféle tekercsfeszültség-specifikációkat kínál 5 V-tól 48 V DC-ig, mindegyik 530 mW egységes névleges teljesítménnyel. Legyen szó kisfeszültségű elektronikus vezérlőmodulról vagy ipari szabványnak megfelelő 24 V-os vagy 48 V-os vezérlőrendszerről, a megfelelő modell elérhető. Az egyes feszültségfokozatok működési és kioldó feszültségeit ésszerűen úgy tervezték meg, hogy a feszültségingadozások során is megbízható felvételt és kiesést biztosítsanak. A működési idő ≤15 ms, a kioldási idő pedig ≤8 ms, ami megfelel a legtöbb ipari vezérlési alkalmazás válaszsebesség-követelményeinek.

Kompakt szerkezet a könnyű telepítésért

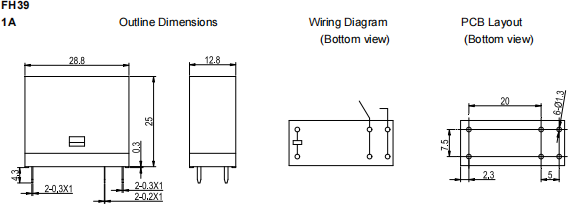

A korlátozott beépítési hellyel rendelkező berendezésekben az alkatrészek fizikai méretei gyakran kulcsfontosságú kiválasztási tényezővé válnak. Az FH39 külső méretei 28,8 x 12,8 x 25,0 mm, míg az FH39S valamivel magasabb, 28,8 x 12,8 x 26,5 mm. Mindkettő rendelkezik PCB terminálokkal, amelyek alkalmasak az automatizált behelyezésre és gyártásra. Kompakt kialakításuk lehetővé teszi a könnyű telepítést szűk helyű vezérlőkártyákra vagy elosztódobozokon belül, így több hely marad az általános elrendezésnek.

Érdemes megemlíteni, hogy ehhez a sorozathoz opcionálisan dedikált relécsatlakozó is elérhető. Ez lehetővé teszi a gyors huzalozást és cserét forrasztás nélkül, jelentősen csökkenti a berendezések üzembe helyezésének és karbantartásának idejét, csökkenti a helyszíni karbantartási költségeket és növeli a felhasználási rugalmasságot.

Tartósság és környezeti alkalmazkodóképesség

Az FH39 sorozat több mint 5 millió műveletet meghaladó mechanikai és kiváló elektromos állóképességével névleges terhelés mellett kiválóan alkalmas a gyakori műveleteket igénylő vezérlési feladatokra. Az üzemi hőmérséklet tartomány -40°C és 85°C között van, lefedi a beltéri és kültéri ipari környezetek túlnyomó részét. 5% és 85% közötti páratartalomhoz való alkalmazkodóképessége biztosítja a stabil és megbízható teljesítményt még nedves körülmények között is.

Ami a mechanikai igénybevételt illeti, az FH39 sorozat 98 m/s²-es funkcionális ütéseknek és 980 m/s²-es pusztító ütéseknek is ellenáll. Stabil teljesítményt tart fenn vibrációs körülmények között (10 Hz-től 55 Hz-ig, 1,5 mm-es dupla amplitúdó), bizonyítva szerkezeti megbízhatóságát szállítás és működés közben.

Kiválasztási és felhasználási javaslatok

Az FH39 sorozatú relék teljesítményének teljes kihasználása érdekében a telepítés és a használat során több pontra figyelni kell: Először is, kerülje a relé leejtését vagy erős ütéseknek kitéve, hogy elkerülje a belső szerkezeti pontosság befolyásolását. Másodszor, válassza ki a megfelelő háztípust a tényleges környezet alapján; erősen szennyezett helyeken a műanyag tömítés elengedhetetlen. Végül a NYÁK-elrendezés tervezésekor vegye figyelembe a specifikáció tűréskövetelményeit: ≤1 mm külső méreteknél a tűrésnek ±0,2 mm-nek kell lennie; 1 mm és 5 mm közötti méreteknél a tűrés ±0,3 mm; ≥5 mm-es méreteknél a tűrés ±0,5 mm. Javasoljuk, hogy magának a PCB-elrendezésnek a tűréshatárát ±0,1 mm-en belül szabályozza.

Összegzés

20A-es nagy áramterhelhetőségével, 4000 VAC nagy leválasztási feszültségével, széles tekercsválasztékával és kompakt szerkezeti felépítésével az FH39 és FH39S relék megbízható termékekként tűnnek ki az ipari vezérlés területén, teljesítményt és rugalmasságot egyaránt kínálva. Legyen szó automatizálási berendezésekben, energiaellátó rendszerekben vagy háztartási készülékek vezérlőmoduljaiban, stabil és biztonságos kapcsolási garanciát nyújtanak. Ha költséghatékony ipari relét keres a következő projektjéhez, az FH39 sorozatot mindenképpen érdemes megfontolni.
