A háromfázisú vezérlőrelék teljes útmutatója: alapelvek, alkalmazások és intelligens evolúció

A modern ipari és kereskedelmi áramellátó rendszerekben a háromfázisú váltakozó áram a világ fő hajtóereje. A gyári motoroktól és kompresszoroktól a nagy épületek központi légkondicionálójáig stabil működésük egy kulcsfontosságú alkatrész – a háromfázisú vezérlőrelé – védelmén múlik. Ez a cikk átfogó elemzést ad erről az eszközről, mindenre kiterjed az alapvető meghatározásától az intelligens alkalmazásaiig. Megmagyarázza, miért tekintik az ipari energiarendszerek „intelligens őrének”.

Alapvető definíció: több, mint egy kapcsoló – egy intelligens interfész

A háromfázisú vezérlőrelé, más néven "kontaktor", amikor nagy teljesítményű terhelésekről van szó, egy elektromosan működtetett kapcsolókészülék, amelyet kifejezetten háromfázisú váltakozó áramú terhelések létrehozására, megszakítására és szabályozására terveztek. Alapvető értéke abban rejlik, hogy képes biztonságosan vezérelni egy sokkal nagyobb teljesítményű háromfázisú fő áramkör (pl. 380 V AC vagy nagyobb) kapcsolását alacsony teljesítményű vezérlőjeláramkör segítségével (pl. 24 V DC vagy 110 V AC). Ez a kialakítás eléri, hogy "a nagyot a kicsivel, az erőset a gyengével irányítsuk", alapvetően elszigeteli a kezelőket a veszélyes nagyfeszültségű főáramkörtől.

A fő különbség a szabványos relétől az áramfelvételi kapacitásban és a tervezési célban rejlik. A szabványos relék jellemzően vezérlőáramkörökben vagy kis egyfázisú terheléseknél használatosak, míg a háromfázisú vezérlőrelék érintkezőit, ívelnyomó rendszereit és mechanikai szerkezetét megerősítik a háromfázisú kiegyensúlyozott terhelések, a nagy bekapcsolási áramok indításkor/leállításkor és a gyakori működés esetén. Lényegében ez a kritikus végrehajtási interfész az automatizálási rendszerek és a fő áramellátó rendszer között, szabványosított, megbízható csatlakozási pontot biztosítva a PLC-kkel (Programozható Logikai Vezérlőkkel), DCS-ekkel (Distributed Control Systems), lágyindítókkal vagy energiagazdálkodási rendszerekkel való integrációhoz.

Alapérték: A biztonság, az eszközvédelem és a folytonosság többdimenziós sarokköve

A háromfázisú vezérlőrelék telepítésének szükségessége az ipari környezet szigorú biztonsági, megbízhatósági és hatékonysági követelményeiből fakad.

Alapvető biztonsági akadály : létfontosságú biztonsági akadályt jelent a kezelő és karbantartó személyzet számára. A mérnökök a nagyfeszültségű, nagy teljesítményű berendezéseket a gyár emeletén több tucat méter távolságból, egy kisfeszültségű vezérlőterem biztonságán belül, nyomógombokkal vagy HMI-n (Human-Machine Interface) vezérelhetik, nagymértékben csökkentve a nagyfeszültségű kapcsolóberendezések közvetlen működtetésével járó kockázatokat.

Kritikus eszközök védelme : A motorok és egyéb forgó berendezések alapvető ipari eszközök. Legvégzetesebb "gyilkosaik" gyakran a fáziskiesés, az egyensúlyhiány, a túlterhelés és az alacsony feszültség. A vezérlőrelék független termikus-mágneses védelmi egységekkel vagy elektronikus túlterhelésrelékkel párhuzamosan működnek, így kétrétegű védelmi rendszert alkotnak. Például egy fáziskiesés miatt az áram túlfeszültséget okozhat a futó motor fennmaradó két fázisában. Ez a túlfeszültség a normál érték 1,73-szorosa is lehet. Ez gyors túlmelegedéshez és kiégéshez vezethet. A súlyos feszültségkiegyensúlyozatlanság negatív sorrendű áramokat generál. Ezek az áramok további fűtést és rezgést okoznak. A relé azonban több tíz ezredmásodperc alatt képes észlelni és megszakítani az áramkört, így megelőzheti a katasztrofális károkat.

Működési Folytonosságért és Energiahatékonyságért Alapítvány : A nem tervezett leállás jelentős veszteséget jelent az ipari termelésben. A megelőző védelem révén a relék elkerülik a motor kiégése miatti napokig vagy akár hetekig tartó gyártási leállásokat és javításokat. Azt is biztosítják, hogy a berendezés névleges feszültség mellett és kiegyensúlyozott körülmények között működjön. Tanulmányok azt mutatják, hogy a hosszú távú, 3,5%-os feszültségkiegyensúlyozatlanság 25%-kal növelheti a motor hőmérsékletét, csökkentheti a hatékonyságot és növelheti az energiafelhasználást. Felügyeletével és riasztásaival a relék arra késztetik a felhasználókat, hogy javítsák a hálózat minőségét, közvetlenül megtakarítva ezzel az energiaköltségeket.

Az automatizálás és az intelligencia fizikai engedélyezője : Ez az elemi "egység", amely minden kortárs automatizálási logika alapját képezi. Legyen szó csillag-delta indításról egy motornál, szekvenciális indításról/leállításról több eszközhöz, vagy egy épületfelügyeleti rendszer hőmérséklet/páratartalom jeleire való reagálásról, a végső végrehajtás egy háromfázisú vezérlőrelé megbízható nyitásán és zárásán múlik.

Az intelligens megfigyelés evolúciója: a passzív védelemtől az aktív diagnosztikáig

A legújabb háromfázisú vezérlőrelék sokkal többet jelentenek egyszerű kapcsolóegységeknél. Integrált funkcióik részeként immár online nyomon követhetik és diagnosztizálhatják az áramminőséget. Folyamatosan "hallgatják" és elemzik a háromfázisú ellátás "egészségi állapotát".

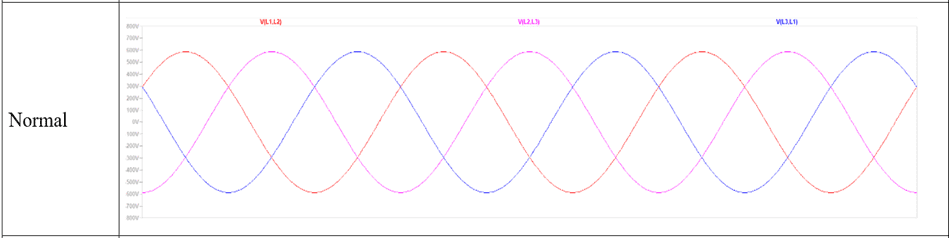

Ideális háromfázisú áramhálózat

Az elsődleges megfigyelt és védett kóros állapotok közé tartoznak:

Fázisvesztés: Oka a biztosíték kiolvadása, a kontaktor érintkezőhegesztése/hiba, a vezetékek szakadása vagy a laza csatlakozások.

Helytelen fázissorrend : A forgásirány-követelményekkel rendelkező berendezések, mint például a szivattyúk és a ventilátorok, ki vannak téve a mechanikai megfordításnak vagy akár sérülésnek is, ha a fázissorrend nem megfelelő.

Feszültség kiegyensúlyozatlanság : Ezt az egyfázisú terhelés egyenetlen eloszlása okozza. Ezt a hálózati problémák is okozzák. És ezt az aszimmetrikus impedancia okozza. A 2%-ot meghaladó feszültség kiegyensúlyozatlanság jellemzően figyelmet igényel.

Túlfeszültség és alulfeszültség : A berendezés tűréshatárán túli feszültségingadozások károsíthatják a szigetelést, vagy elégtelen nyomatékot és túlmelegedést okozhatnak.

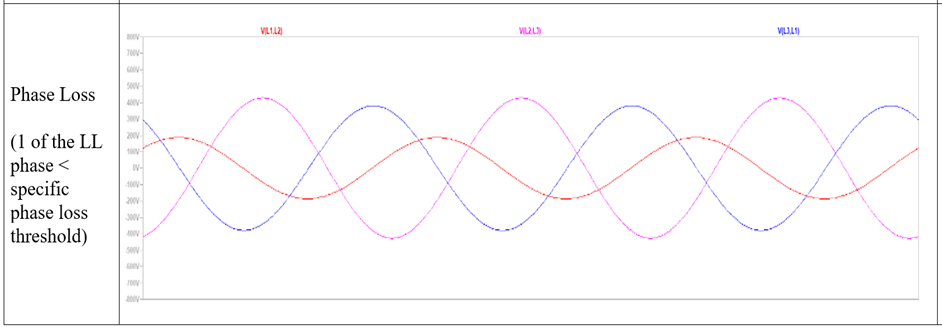

Háromfázisú áramhálózat egyfázisú veszteséggel

A funkcionális mélység alapján a felügyeleti relék a következő kategóriákba sorolhatók:

Alaptípus : Figyeli a fáziskiesést és a fázissorrendet.

Szabványos típus : Hozzáadja a feszültségkiegyensúlyozatlanság, túl-/alacsony feszültség alapvető figyelését.

Továbbfejlesztett/intelligens típus: Programozható küszöbértékeket, időkésleltetéseket, aszimmetriaszámításokat kínál, és integrálhatja az áramfigyelést, a teljesítménymérést és akár az adatfeltöltést is kommunikációs interfészeken keresztül.

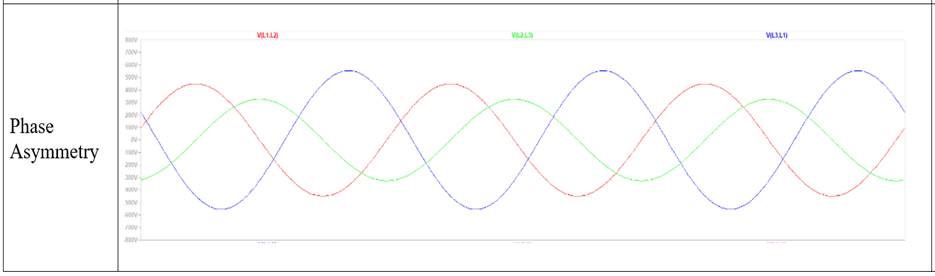

Háromfázisú áramhálózat fázisaszimmetriával

Ha bármely paraméter meghaladja az előre beállított biztonsági küszöböt, a relé belső logikai áramköre állapotváltásra hajtja a kimeneti érintkezőket. Ez általában a fő mágneskapcsoló vezérlő áramkörének megszakítására szolgál, ezáltal a berendezés leállítására. Ezenkívül használhat további segédérintkezőket a hangos vagy vizuális riasztások indításához.

Működési elv: Az elektromágnesesség és az anyagtudomány zseniális kombinációja

Ugyanazon az alapgondolaton működik, mint a klasszikus elektromágnesesség, de a modern kialakítások számos fejlesztést alkalmaznak az anyagok és a gépészet terén.

Energizálás és erőgenerálás : Ha a tekercsre vezérlőfeszültséget kapcsolunk, a keletkezett mágneses tér mágnesezi az álló magot, vonzza a mozgó magot (armatúrát). A tekercs szigetelőanyaga és tekercselése hosszú távú hőállóságot és pontos felvételi feszültséget biztosít.

Mechanikus sebességváltó és érintkezőzár: Az armatúra mozgását egy mechanikus kapcsolat továbbítja a fő- és segédérintkezőkhöz. A fő érintkezők általában ezüst alapú ötvözetekből állnak (pl. ezüst-kadmium-oxid vagy ezüst-ón-oxid), amelyek jó vezetőképességet és íverózióval szembeni ellenállást és alacsony érintkezési ellenállást biztosítanak. Az érintkezési zárás pillanatában a beépített nyomórugók biztosítják a kezdeti érintkezési nyomást, csökkentve a pattanás és a hegesztés kockázatát.

Ívkezelés és ívtörés: A nagy áramok megszakítása magas hőmérsékletű íveket generál. A relék íves csúszdatechnológiát használnak fémrácsokkal az ív felhasítására, hűtésére és meghosszabbítására a gyors oltás érdekében. Ez kulcsfontosságú az érintkezési élettartam és a biztonságos megszakítási képesség biztosításában.

Engedje el és állítsa vissza : Ha a vezérlőjel eltűnik, a tekercs demagnetizálódik. A visszatérő rugó, amely jellemzően erősebb, mint az érintkezőrugó, ezután gyorsan visszanyomja az armatúrát eredeti helyzetébe. Az érintkezők a lehető leggyorsabban szétválnak az íves idő minimalizálása érdekében.

Tipikus háromfázisú vezérlőrelé kapcsolási rajz

Alapvető összetevők és tudományos kiválasztási útmutató

Egy tipikus háromfázisú vezérlőrelé a következő precíziós alrendszerekből áll:

Elektromágneses rendszer: Tartalmazza az orsót, a tekercset, a laminált E vagy U alakú szilikon acéllemezekből készült állómagot és a mozgó magot. A nagy áteresztőképességgel és alacsony örvényáram-veszteséggel jellemezhető szilíciumos acéllemezek kialakítása magas hatásfokot, alacsony energiafogyasztást és alacsony hőtermelést biztosít.

Kapcsolatfelvételi rendszer:

Fő elérhetőségek: Három pár hordozza a főáramköri áramot, amelyek nagy területtel és nagy anyagigénnyel rendelkeznek.

Kisegítő elérhetőségek: Vezérlőáramkörökhöz általában moduláris dugaszolható kialakítás a rugalmas konfiguráció érdekében, normál nyitott (NO) és normál zárt (NC) jeleket biztosítva.

Ívszűrő rendszer: Többnyire kerámiából vagy nagy szilárdságú műanyagból készült ívburkolatból és egy belső rézbevonatú acél osztólemez-készletből áll.

Mechanizmus és burkolat: Nagy szilárdságú műszaki műanyag vagy hőre keményedő ház, amely szigetelést, védelmet (IP minősítés) és mechanikai tartást biztosít.

Ötlépcsős tudományos kiválasztási módszer:

Határozza meg a terhelési jellemzőket: Határozza meg, hogy a terhelés motor, ellenállás kemence vagy transzformátor? A legfontosabb paraméterek közé tartozik a motor indítóárama (általában a névleges áram 5–7-szerese) és a munkaciklus (pl. S1 folyamatos üzem vagy S3 szakaszos időszakos üzem esetén).

Párosítsa össze az elektromos paramétereket:

Tekercs feszültség: Pontosan meg kell egyeznie a vezérlő tápfeszültségével (AC/DC, érték).

Névleges üzemi áram (Ie) : Meg van adva az a feszültség, amelyen a főérintkezők áramot hordozhatnak. Ennek nagyobbnak kell lennie, mint a terhelés teljes terhelési árama (FLC). A motor terhelése esetén vegye figyelembe a hősokkot az indításkor, és hagyjon 10-15%-ot.

Névleges szigetelési feszültség (Ui) és impulzusállósági feszültség (Uimp) : Meg kell egyeznie a rács szintjével.

Válassza ki a funkció és teljesítmény kategóriát:

Felhasználási kategória: Az AC-3 (mókuskeretes motor indítása/leállítása) vagy az AC-1 (ellenállásos terhelés) a leggyakoribb. Az AC-3 kategória nagyobb megszakítóképességet igényel.

Monitoring igények: Szükséges a feszültség figyelése? Szükség van-e állítható küszöbértékekre és késleltetésekre? Szükséges-e hibamemória és hibajelzés?

Elektromos élettartam és mechanikai élettartam : A névleges feltételek mellett végzett megbízható műveletek számát jelenti. Ellenőrizze a rögzítési módot (DIN-sín vagy csavar), a szükséges számú segédérintkezőt és azt, hogy szükség van-e mechanikus reteszre vagy időzítő/kommunikációs modulokra a megfordítható vezérléshez.

Erősítse meg a telepítést és a tartozékokat: Ellenőrizze a rögzítési módot. Ez lehet DIN-sín vagy csavar. Ellenőrizze a szükséges számú segédérintkezőt is. És hogy szükség van-e mechanikus reteszre vagy időzítő/kommunikációs modulokra a megfordítható vezérléshez.

Környezetvédelmi alkalmasság: Vegye figyelembe a környezeti hőmérsékletet. Vegye figyelembe a páratartalmat. Vegye figyelembe a port. Vegye figyelembe a korrozív gázokat. Vegye figyelembe a vibrációt. Válassza ki a megfelelő védelmi fokozatot (IP kód). Válassza ki a megfelelő anyagot/eljárást.

Ipari alkalmazások és jövőbeli kilátások

A háromfázisú vezérlőrelé egy sokoldalú alapelem, amely a következőkre terjed ki:

Gyártás: A szerszámgépekhez, szállítószalagokhoz, fröccsöntő gépekhez és kompresszorokhoz motorvezérlés szükséges.

Infrastruktúra: Szivattyúk, ventilátorok, légkezelő egységek, világítás elosztó szekrények.

Új energia: A fotovoltaikus inverterekhez a grid-tie szabványnak megfelelő szekrényeket, a töltőállomásokhoz pedig teljesítménymodul vezérlést használnak.

Épületautomatizálás: Háztartási vízszivattyúk, tűzoltó szivattyúk, szellőztető berendezések automatikus vezérlése.

A jövőbeli fejlődési trendek egyértelműen a mély intelligencia és az integráció felé mutatnak:

Állapotfigyelés és előrejelző karbantartás: A következő generációs relék fejlettebb érzékelőket integrálnak majd, amelyek képesek figyelni az érintkezők erózióját, a hőmérséklet-emelkedést, a tekercs állapotát, és algoritmusokat használnak a hátralévő hasznos élettartam előrejelzésére, lehetővé téve az átállást az "ütemezett cseréről" az "igény szerinti karbantartásra".

Mély integráció az ipari IoT-be: Az ipari Ethernet-protokollok, például a Profinet, az EtherCAT, a Modbus TCP stb. integrálásával a relék intelligens csomópontokká válnak az IIoT-hálózatban, valós idejű adatokat töltenek fel az áramerősségről, feszültségről, energiafogyasztásról, állapotról és riasztási információkról, alapadatokat biztosítva a digitális ikrekhez és az energiagazdálkodáshoz.

Funkcionális biztonsági integráció: Az olyan biztonsági funkciók integrálása, amelyek megfelelnek az olyan szabványoknak, mint az IEC 61508 vagy az ISO 13849, például a Safe Torque Off (STO) lehetővé teszi a közvetlen alkalmazást az épületbiztonsági vezérlőrendszerekben, leegyszerűsítve a biztonsági hurok kialakítását.

Eszközfúzió és miniatürizálás: A funkciók tovább integrálódnak a frekvenciaváltók, lágyindítók és védelmi eszközök funkcióival, intelligens motorvezérlőket alkotva, amelyek kombinálják a vezérlést, a védelmet, a fordulatszám szabályozást és a diagnosztikát, miközben a teljesítménysűrűség folyamatosan növekszik.

Következtetés

A háromfázisú vezérlőrelé egy egyszerű elektromechanikus kapcsolóból kulcsfontosságú intelligens eszközzé fejlődött, amely integrálja a teljesítményfelügyeletet, a berendezés védelmét, a logikai végrehajtást és az adatgyűjtést. Ez az ipari automatizálási piramis stabil sarokköve és egy híd, amely összeköti a fizikai erővilágot a digitális információs világgal. Alapelveinek, értékeinek és kiválasztási módszereinek mély ismerete nemcsak az egyes készülékek megbízható működésének biztosításához, hanem a biztonságos, hatékony, rugalmas és jövőbe mutató modern ipari villamosenergia-rendszerek kiépítéséhez is elengedhetetlen. Szerepe egyre fontosabb lesz az Ipar 4.0 és a kettős szén-dioxid-kibocsátási célok összefüggésében.
