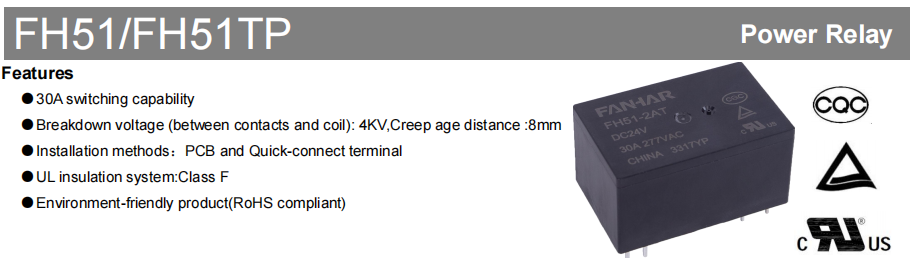

FH51/FH51TP ipari relé

A relék fontos vezérlőelemek a modern ipari vezérlésben, háztartási készülékekben és elektromos rendszerekben. Megbízhatóságuk, biztonságuk és hosszú élettartamuk közvetlen hatással van a rendszer működésére és a felhasználók véleményére. Az FH51 / FH51TP sorozatú nagy teljesítményű relék kiemelkedő kapcsolási képességet, szigetelési teljesítményt és rugalmas rögzítési lehetőségeket biztosítanak, így stabil, biztonságos és tartós vezérlési megoldásokat kínálnak a nagy terhelésű alkalmazások széles skálájához.

Termék áttekintése

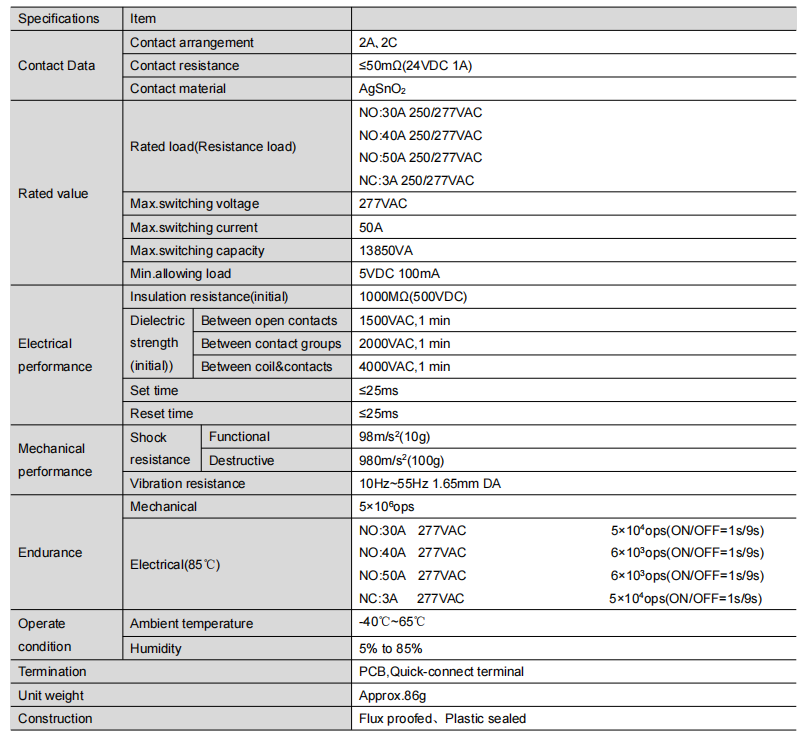

Az FH51 sorozatú relék F osztályú UL szigetelési rendszert használnak, és legfeljebb 50 A maximális kapcsolási kapacitást kínálnak. Két szerelési módot támogatnak – PCB terminálokat és gyorscsatlakozó terminálokat – a különböző szerkezeti tervek és gyártási folyamatok számára. A termékek megfelelnek a RoHS környezetvédelmi szabványoknak, így megfelelőek a szigorú biztonsági, környezetvédelmi és hosszú távú megbízhatósági követelményeket támasztó alkalmazásokhoz.

Főbb előnyök

Nagy terhelésű kapcsolási képesség nagy teljesítményű berendezésekhez

Az alaphelyzetben nyitott (NO) érintkezők 30A / 40A / 50A-t támogatnak 250/277VAC-on; Az alaphelyzetben zárt (NC) érintkezők 3A-t támogatnak 250/277VAC-on

A maximális kapcsolási kapacitás eléri az 13850 VA-t, amely képes kezelni nagy teljesítményű eszközöket, például légkondicionáló kompresszorokat, fűtőtesteket és ipari motorokat

Kiváló szigetelés és dielektromos szilárdság a rendszerbiztonság érdekében

Dielektromos szilárdság a tekercs és az érintkezők között: 4000 VAC, amely megbízható leválasztást biztosít a nagy- és kisfeszültségű áramkörök között

Kúszótávolság: 8 mm, hatékonyan növeli az elektromos biztonsági ráhagyást és csökkenti a szivárgás kockázatát

Kezdeti szigetelési ellenállás: 1000MΩ (500VDC-nél) a hosszú távú stabil működés érdekében

Több érintkező elrendezés és szerelési lehetőség a rugalmas adaptáció érdekében

2A (két NO érintkező) és 2C (két váltóérintkező) kapható, hogy megfeleljen a különféle vezérlési logikai követelményeknek

Válasszon a nyomtatott áramköri lapok vagy a gyorscsatlakozó terminálok (TP) közül az automatizált összeszerelés és a helyszíni karbantartás megkönnyítése érdekében, javítva a termelés hatékonyságát

Széles tekercsfeszültség-tartomány és alacsony energiafogyasztás

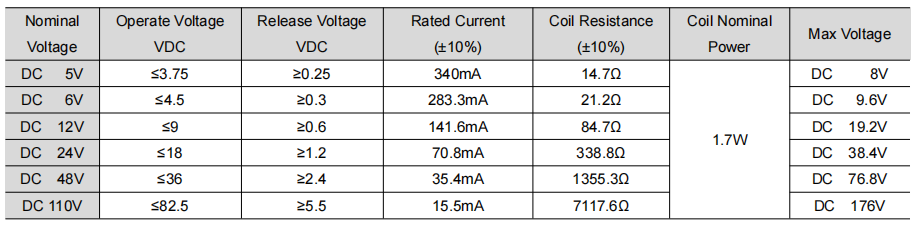

Tekercs feszültség opciók: DC 5V / 6V / 12V / 24V / 48V / 110V, kompatibilis különféle vezérlő áramkörökkel

Névleges teljesítmény: 1,7 W, amely egyensúlyban tartja a megbízható behúzási teljesítményt a rendszer energiahatékonyságával

Robusztus teljesítmény zord környezetben

Működési hőmérséklet tartomány: -40 ℃ és 65 ℃ között, extrém hideg és magas hőmérsékleti körülmények között is használható

Rezgésállóság: 10Hz ~ 55Hz, 1,65mm DA; ütésállóság: 980m/s² (100g), ideális gyakori vibrációjú ipari berendezésekhez

Folyasztószerálló és műanyag tömített kivitelben is elérhető a környezeti tisztaság érdekében:

Folyasztószerálló: tiszta, H₂S-, SO2-, NO₂- és pormentes környezethez ajánlott

Műanyag zárt: a fenti szennyeződéseket tartalmazó szennyezett környezetekhez ajánlott, növelve a hosszú távú megbízhatóságot

Tipikus alkalmazások

Háztartási gépek: klímaberendezések, vízmelegítők, mikrohullámú sütők, elektromos fűtőtestek, páramentesítők

Ipari vezérlés: motorvezérlés, energiagazdálkodási rendszerek, automatizálási berendezések, ipari fűtőberendezések

Energiaellátó rendszerek: intelligens fogyasztásmérők, áramelosztás vezérlés, töltőberendezések, új energetikai berendezések

Összegzés

Az FH51 / FH51TP sorozatú nagy teljesítményű relék a nagy terhelési képességet, az erős szigetelési teljesítményt, a rugalmas konfigurációt és a zord környezethez való alkalmazkodóképességet egyesítik, így ideális választás a nagy megbízhatóságú vezérlőrendszerekhez. Legyen szó háztartási készülékekről, ipari berendezésekről vagy áramellátási rendszerekről, az FH51 sorozat stabil, biztonságos és tartós központi vezérlőelemet biztosít a tervezéshez.
