A relék öt fő előnye a logikában és a vezérlésben

A félvezetők által vezérelt digitális korszakban a hagyományos elektromechanikus eszköz, az úgynevezett relé rendkívül tartós. Ez egy létfontosságú interfész és alapvető biztonsági komponens az ipari automatizálási ökoszisztémán belül; ez nem egy elavult technológia, amely versenyez az integrált áramkörökkel. Az energiaszabályozás megbízható hídjaként a relék zökkenőmentesen és biztonságosan fordítják le az alacsony feszültségű mikroelektronikai világ kényes parancsait nagy teljesítményű cselekvésekké a fizikai területen. Az alábbiakban bemutatunk öt alapvető előnyt, amelyek tartóssá és bizonyos területeken pótolhatatlanná teszik a reléket:

Kiváló elektromos leválasztás és robusztus teljesítménykapcsolási képesség

A relék alapvető ereje az elektromágneses alapú fizikai felépítésükben rejlik, amely a vezérlőáramkör (tekercs) és a terhelési áramkör (érintkezők) közötti teljes, fizikai elektromos leválasztást biztosítja. Sok félvezető eszköz nem képes elérni az e leválasztás által létrehozott belső biztonsági akadályt.

Nagyfeszültségű biztonság és berendezésvédelem: Ipari vezérlésben előfordulhat, hogy egy 24 V-os PLC kimeneti pontnak kell 400 V-os háromfázisú motort vezérelnie. A relék tökéletes közvetítőként szolgálnak ebben a forgatókönyvben. Annak elkerülése érdekében, hogy ezek az interferenciajelek több ezer dollár értékű kárt okozzanak a magvezérlőkben, teljesen blokkolják a potenciális feszültségcsúcsokat, túlfeszültség-áramokat és az indukált elektromotoros erőket a terhelési oldalon. Ez a védelem „rejtett”, nem igényel további optocsatolókat vagy védőáramköröket.

Rugalmas terhelési alkalmazkodás: A reléérintkezők kivételes sokoldalúságot kínálnak. Megbízhatóak a névleges paramétereken belüli konzisztens kapcsolásukban, függetlenül attól, hogy kapacitív terheléseket, erős bekapcsolási árammal rendelkező induktív terheléseket (például motorok vagy transzformátorok) vagy ellenállásos terheléseket (például fűtőelemeket) kezelnek. Az ipari vezérlő alkalmazások speciális teljesítményreléket használhatnak a több tíz amperes áramok közvetlen kezelésére. Alacsony bekapcsolt állapotú feszültségesésük van, ami viszonylag alacsony önfogyasztást és hőtermelést eredményez.

Univerzális AC/DC terhelési kompatibilitás: Általában ugyanaz a relémodell támogatja a váltakozó és egyenáramú terheléseket is (figyelje meg az egyenáramú ívelnyomás szükségességét). Ez a rugalmasság jelentős előnyöket biztosít a terméktervezés és a készletkezelés szempontjából.

Páratlan környezeti tolerancia és a rendszer robusztussága

Kíméletlen ipari környezetben a stabilitás messze meghaladja a mikromásodperces kapcsolási sebességet. A relék elektromechanikus szerkezete robusztusabbá teszi őket, mint a tisztán elektronikus alkatrészek.

Inherens elektromágneses zavartűrés: A relé tekercsek figyelemreméltó toleranciát mutatnak a vezérlőjelekkel szemben, nem befolyásolják őket a kisebb feszültségingadozások és a jelzaj. Intenzív EMI-vel járó környezetben (például hegesztőgépek vagy nagy teljesítményű inverterek közelében) a félvezető alapú kapcsolókészülékek interferencia miatt meghibásodhatnak. Relays, however, will not trigger erroneously. Ez akkor van így, ha a tekercsfeszültséget folyamatosan a működési küszöb alá vagy fölé emelik.

Rendkívül széles üzemi hőmérséklet-tartomány: Az ipari minőségű relék -40°C és 85°C között stabilan működnek, egyes modellek még magasabb hőmérsékletet is elviselnek. A félvezető eszközök teljesítménye jelentősen változhat a hőmérséklet függvényében. This includes on-resistance and switching speed. Ez potenciálisan a teljesítmény romlásához vagy magas hőmérsékleten történő termikus leálláshoz vezethet. Gyakran szükség van hűtőbordák vagy kényszerített léghűtés hozzáadására, ami növeli a rendszer bonyolultságát és költségét.

Ütés-, vibráció- és porállóság: Speciálisan tervezett ütésálló relék megerősített belső szerkezetekkel és edénykeverékekkel olyan mobil alkalmazásokhoz, mint a vasúti szállítás és az építőipari gépek. Ezek stabil érintkezési működést biztosítanak folyamatos vibráció és ütés mellett, megakadályozva a hamis szétkapcsolásokat.  Zárt felépítésük hatékonyan blokkolja a por és a nedvesség behatolását is, ami nyitott NYÁK lapokkal gyakran elérhetetlen kihívás.

Minimalista hibaelhárítás és kivételes karbantartási kényelem

A minimális állásidőt és a maximális karbantartási hatékonyságot kereső ügyfelek számára a relé „érzékelhetősége” és „szervizelhetősége” jelenti az alapvető értékét.

Valós idejű állapotláthatóság: Sok relé érintkezési helyzete még akkor is jól látható, ha nincsenek feszültség alatt, amellett, hogy a megfigyelőablakon keresztül is láthatók. A klasszikus, hallható „kattanás” bekapcsolódáskor azonnali hallást biztosít a mérnökök számára. visszacsatolás, amely lehetővé teszi a gyors, előzetes hibahelymeghatározást.

Diagnosztikai folyamat speciális eszközök nélkül: A karbantartó személyzetnek csak egy multiméterre van szüksége a legtöbb diagnosztikához: a tekercs ellenállásának mérésére a szakadt áramkörök meghatározásához, és az érintkezők ellenállásának mérésére az ívképződés vagy ragadás azonosítására. Így nincs szükség drága logikai elemzőkre vagy szoftverhibakereső eszközökre, csökkentve a karbantartási akadályokat és a szerszámköltségeket.

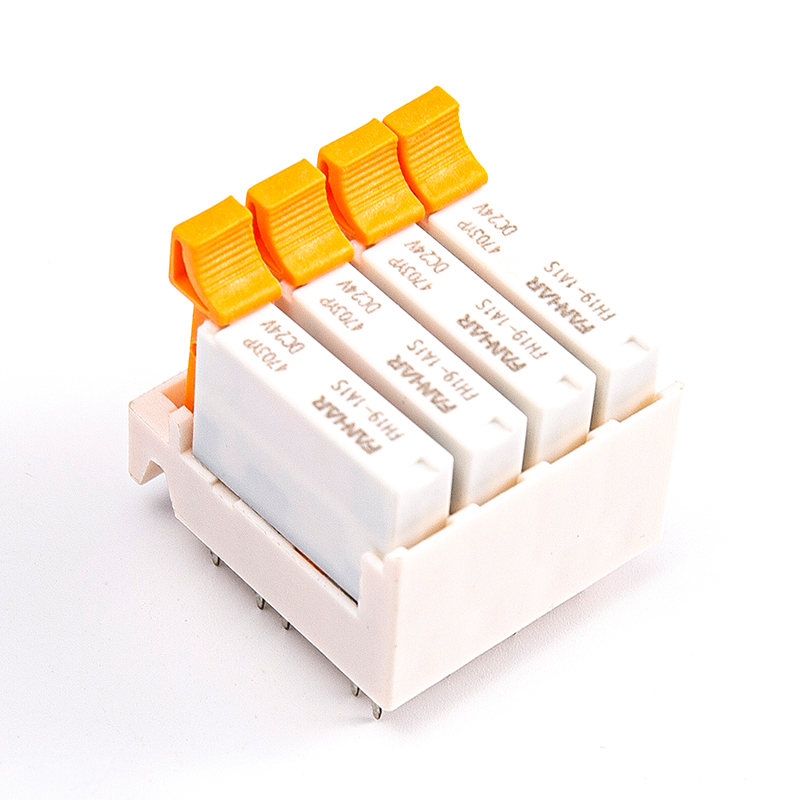

Moduláris csere és előrelátható élettartam: A relék általában szabványos sínre szerelt vagy aljzat-szerű telepítést alkalmaznak. Gyártósorokon vagy nagy berendezésekben egyetlen relé cseréje az áramkör meghibásodása esetén perceken belül jelentősen minimalizálja a rendszer leállási idejét. Ezenkívül élettartamukat egyértelműen meghatározza a „mechanikai élettartam” és az „elektromos élettartam”. A felhasználók tudományos módon, az üzemi gyakoriság és a terhelés típusa alapján végezhetnek megelőző karbantartást. This enables them to replace parts in batches. Ezt a várható élettartamuk vége előtt megtehetik. This avoids production interruptions.

Páratlan költséghatékonyság kis- és közepes rendszerekben

A költségérzékeny és funkció-specifikus alkalmazásokban a relémegoldások kivételes általános gazdasági értéket biztosítanak.

Alacsony kezdeti beruházás és nulla fejlesztési költség: Egy dedikált automatizálási gép vagy kis gyártósor esetén a vezérlési logika mindössze tucatnyi relékből és időzítőből állhat. A relémegoldások kiküszöbölik a PLC hardverköltségeit, a szoftverlicencelési díjakat és a költséges mérnöki programozási időt. A vezetékezés befejezése után a logika véglegesen rögzítésre kerül és érvényesítésre kerül.

Teljes birtoklási költség Előny: A minimális változtatást igénylő fix funkciós logikai vezérléshez a relémegoldások stabilitása és karbantarthatósága kivételesen alacsony teljes birtoklási költséget eredményez. Megszüntetik a szoftverösszeomlással, vírusinterferenciával vagy firmware-frissítésekkel kapcsolatos aggodalmakat.

Zökkenőmentes technológia és tehetségváltás: A létradiagram – a globálisan szabványosított PLC programozási nyelv – grafikus szimbólumait és logikai koncepcióit közvetlenül a relévezérlő áramkörökből rajzolja meg. Ez lehetővé teszi a veterán villanyszerelők és tapasztalt technikusok számára a modern PLC-alapú rendszerek zökkenőmentes megértését, tervezését és karbantartását, ami jelentősen csökkenti a vállalati technológiai frissítések és a személyzet képzésének nehézségeit és költségeit.

A végső védelem a biztonság szempontjából kritikus rendszerekben

Az ember- és berendezésbiztonsággal kapcsolatos területeken a tervezés alapelve a „hibabiztos”. A relék fizikai tulajdonságai miatt a

végső safeguard for constructing safety circuits.

Meghatározott meghibásodási módok és kényszerített lekapcsolás: Ez az oka annak, hogy a relék pótolhatatlanok a biztonsági áramkörökben. Az áramkimaradás során a relé alaphelyzetben zárt érintkezői fizikailag és erőszakosan visszatérnek a zárt állapotba, míg az alaphelyzetben nyitott érintkezők kényszeresen lekapcsolódnak. Ezt a jellemzőt széles körben alkalmazzák a vészleállító áramkörökben, a biztonsági ajtók reteszelésében és a túlterhelés elleni védelemben. A rendszer áramkimaradása azonnal biztonságos állapotot vált ki – egy egyszerű, közvetlen és abszolút megbízható védelmi mechanizmust, amelynek biztonsága messze felülmúlja azokat a szoftvermegoldásokat, amelyek hajlamosak az elszabadult programok vagy chipleakadások miatti meghibásodásokra.

Megfelelés a biztonsági szabványoknak: Sok relé alapú biztonsági relémodul a világon átesett a szigorú funkcionális biztonsági tanúsítványon. (e.g., IEC 61508, ISO 13849). Ezek a modulok magas biztonsági integritási szintet érnek el olyan hardverlogikán keresztül, mint a redundancia, az önellenőrzés és a keresztellenőrzés, és széles körben alkalmazhatók olyan magas kockázatú szektorokban, mint az autógyártás és a liftvezérlés.

Egyszerűsített hardveres redundancia: A hardverszintű redundanciavezérlés egyszerűen megvalósítható több reléérintkező egyszerű soros (ÉS logika) vagy párhuzamos (OR logika) csatlakoztatásával. Ez lehetővé teszi olyan rendszerek felépítését, amelyek akkor is biztonságosak, ha az egyes alkatrészek meghibásodnak. Ennek a redundáns kialakításnak az intuitivitását és megbízhatóságát nehéz összeegyeztetni a szoftverredundanciával.

Ipari alapozás félvezető technológiával

A relék és a félvezető technológia nem helyettesítők, hanem szimbiotikus partnerek. Míg a jelfeldolgozáshoz, a nagy sebességű számításokhoz és az összetett logikához integrált áramköröket és PLC-ket alkalmazunk, a relék továbbra is a mérnökök megbízható szövetségesei maradnak olyan forgatókönyvekben, amelyek nagy szigetelést, nagy teljesítményű meghajtóképességet, rendkívüli környezeti ellenálló képességet, maximális megbízhatóságot és biztonságot, valamint optimalizált teljes életciklus-költséget igényelnek.

A Fanhar elkötelezett amellett, hogy innovációt hozzon a klasszikus relé architektúrába. Az új, ezüstötvözetből készült érintkezőanyagok kifejlesztésével az érintkezési ellenállás csökkentésére és az ívképződés visszaszorítására, a mágneses áramköri rendszerek optimalizálásával az energiafogyasztás csökkentése és az érzékenység növelése érdekében, valamint a tömítési technológiák megerősítésével a környezeti alkalmazkodóképesség javítása érdekében folyamatosan értéket biztosítunk ügyfeleink számára.
