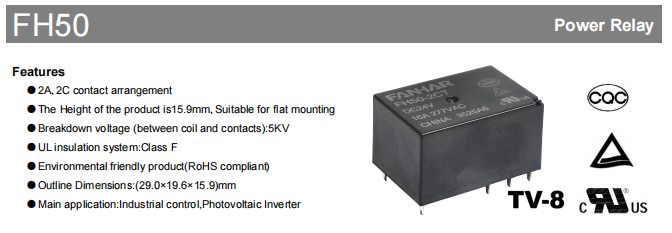

FH50 ipari relé

Az ipari automatizálás és a megújuló energia jelenlegi, gyorsan változó birodalmában az alapvető rendszerelemekre – a relékre – vonatkozó követelmények meghaladták az „áramkörök aktiválása és kikapcsolása” alapvető szerepét. Mostantól ki kell állniuk a zordabb környezetnek, kezelniük kell a nagyobb teljesítményterhelést, biztosítaniuk kell a hosszabb élettartamot, és meg kell felelniük a szigorú globális környezetvédelmi előírásoknak. Ma részletes elemzést adunk az FH50 High-Power Relay-ről, egy 16A-es nagy teljesítményű eszközről, amelyet kifejezetten olyan igényes alkalmazásokhoz terveztek, mint az ipari vezérlés és a fotovoltaikus inverterek.

Alapvető előnyei

Az FH50 többet képvisel, mint egy relé; ez szilárd elkötelezettség a rendszer stabilitása mellett. Alapvető erősségei a következő szempontokban nyilvánulnak meg:

Nagy sűrűségű kialakítás, rugalmas telepítés

A mindössze 29,0 mm (hossz) x 19,6 mm (szélesség) x 15,9 mm (magasság) kompakt méretének köszönhetően kis helyigényének köszönhetően rendkívül jól használható lapos felszereléshez. Ez hatékonyan takarít meg értékes NYÁK-területet, és tökéletesen illeszkedik az ipari berendezések miniatürizálására és nagy sűrűségű kialakítására irányuló modern trendhez. Könnyű, körülbelül 16,5 grammos felépítése az automatizált összeszerelést és gyártást is megkönnyíti.

Elektromos leválasztás és biztonság

Ultra-nagy ellenállású feszültség: A tekercs és az érintkezők közötti dielektromos szilárdság elképesztő 5000 VAC feszültséget ér el. Ez biztosítja a rendszer erős elektromos leválasztását, ezáltal megóvja az alacsony feszültségű vezérlőáramkört a nagyfeszültségű oldalon előforduló hibáktól – ez létfontosságú jellemző a nagyfeszültségű alkalmazásoknál, például a fotovoltaikus invertereknél.

Szigetelési besorolás: A kezdeti szigetelési ellenállás eléri az 1000MΩ-ot (500VDC-n), ami elhanyagolható szivárgási áramot biztosít.

UL Class F szigetelőrendszer: Ez azt jelzi, hogy a szigetelőanyagok akár 155°C-os hőmérsékletet is elviselnek, jelentős biztonsági ráhagyást és nagyobb megbízhatóságot biztosítva.

Erőteljes rakománykezelési képesség

16A névleges terhelés: Könnyen kezeli a 16A-es rezisztív terhelést 277VAC-on, maximum 4432VA kapcsolási teljesítménnyel. Ez elegendő különféle ipari gépek, motorok, fűtőtestek és további berendezések működtetéséhez.

Kiváló minőségű érintkezők: Környezetbarát AgSnO2 (ezüst-ón-oxid) érintkezőanyagot használ. A hagyományos AgCdO-hoz képest az AgSnO2 ellenáll a hegesztésnek és az íveróziónak, ami kivételes teljesítményt nyújt nagyáramú, nagy bekapcsolású alkalmazásokban, és jelentősen meghosszabbítja az elektromos élettartamot.

Minimális terhelési képesség: Támogatja a minimális terhelést 5 VDC 100 mA-ig, lehetővé téve a használatát bizonyos jelváltási forgatókönyvekben, ezáltal fokozva a sokoldalúságot.

Gyors reagálás és nagy robusztusság

Gyors működés: Működési idő ≤10ms, kioldási idő ≤5ms, megfelel az ipari vezérlőrendszerek gyors reakciójának követelményeinek.

Széleskörű környezeti alkalmazkodóképesség: Az üzemi hőmérséklet-tartomány -40°C és 85°C között mozog, páratartalom 5% és 85% között van. Megbízhatóan működik szélsőséges hidegben és nagy melegben is.

Kiváló mechanikai teljesítmény: 10 g (működési) és 100 g (katasztrófa) ütésállóságot mutat, a 10 Hz-től 55 Hz-ig terjedő rezgésállóság mellett 1,5 mm DA. Ez garantálja a megbízható működést mechanikai rezgéseknek és ütéseknek kitett ipari környezetben.

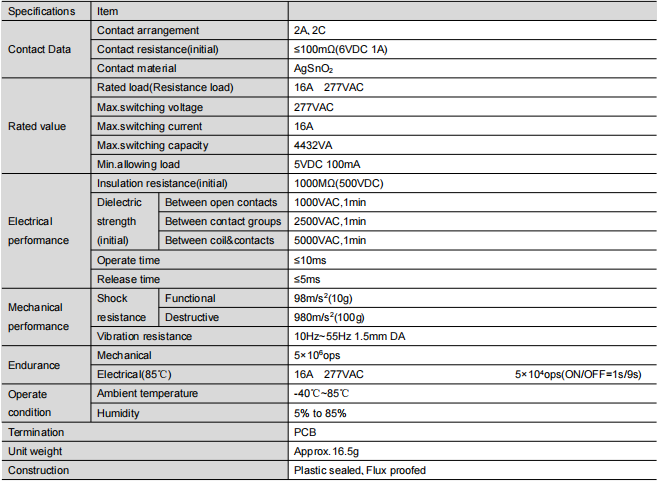

Mélyreható műszaki paraméter-elemzés (a kiválasztáshoz elengedhetetlen)

A pontosabb kiválasztás megkönnyítése érdekében a legfontosabb műszaki paraméterek mélyebb értelmezését biztosítjuk:

Tipikus alkalmazások: a PV-n és az ipari szabályozáson túl

Míg elsődleges alkalmazásai az ipari vezérlés és a fotovoltaikus inverterek, teljesítménye alapján az FH50-et széles körben használják:

PV inverterek: Kapcsoló és védelmi áramkörök egyenáramú és váltóáramú oldalán egyaránt. A nagy ellenállási feszültség karakterisztika tökéletesen illeszkedik a PV rendszerek nagyfeszültségű környezetéhez.

Ipari vezérlőpanelek: Közvetítőként működnek a PLC-k, időzítők, hőmérséklet-szabályozók és külső terhelések között, beleértve a motorokat, mágnesszelepeket és fűtőberendezéseket.

Intelligens otthon / Épületautomatizálás: nagy teljesítményű világításszabályozáshoz, HVAC-rendszerekhez, szivattyúkezeléshez stb.

EV töltőberendezések: AC töltőcölöpökben, a vezérlőpilóta és a főáramkör kapcsolásának kulcselemeként funkcionál.

Energiagazdálkodás: Tápellátás kapcsolásához és kimenetvezérléséhez olyan berendezésekben, mint az UPS és a feszültségszabályozók.

Kiválasztási és használati útmutató: Hogyan hozzuk meg a legjobb választást?

A dokumentáció két szerkezeti típust emel ki, amelyek kulcsfontosságúak a kiválasztási folyamatban:

Folyasztószermentes típus:

Javasolt környezet: Tiszta környezet, például háztartási készülékek vagy légkondicionált elosztószekrények belsejében. Hatékonyan megakadályozza a fluxus gázok bejutását a relébe a PCB forrasztási folyamata során.

Megjegyzés: Nem nyújt teljes védelmet a külső korrozív gázok (például H2S, SO2, NO2) és részecskék beszivárgása ellen.

Műanyag zárt típus:

Javasolt környezet: Tiszta vagy koptató körülmények, beleértve a vegyi létesítményeket, a kültéri gépeket vagy a magas porkoncentrációjú műhelyeket. Belső érintkezői teljesen el vannak szigetelve a külső környezettől, korrózióállóságot és porvédelmet kínálva.

Következtetés: Ha rendkívüli követelményeket támaszt a hosszú távú megbízhatósággal szemben, vagy nem tudja megjósolni a végső működési környezetet, a műanyag tömített típus választása a robusztusabb megoldás.

Telepítési és tervezési emlékeztetők

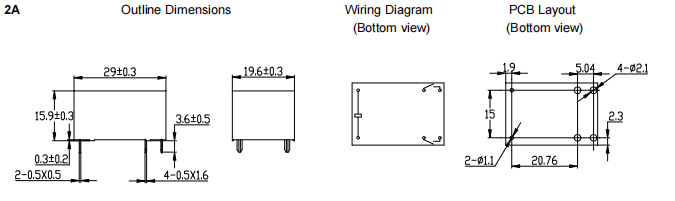

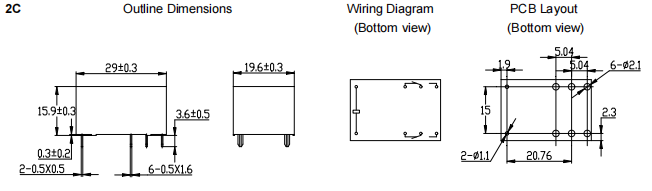

Szigorúan tartsa be az ajánlott NYÁK-elrendezési tűréshatárt (±0,1 mm) és a vázlatméret-tűréseket a megfelelő szerelési és forrasztási minőség biztosítása érdekében.

A termék kezelése és telepítése során kerülje a leejtést vagy az erős ütések kitételét, mert ez megváltoztathatja a belső paramétereit.

Összegzés és kitekintés

Az FH50 nagyteljesítményű relé, amelyet kompakt mérete, 5 KV-ig terjedő leválasztó feszültsége, jelentős, 16 A-es terhelhetősége és átfogó nemzetközi biztonsági tanúsítványai (UL, TUV, CQC) jellemeznek, félelmetes választást jelent az ipari szabályozás és a megújuló energia szektor számára. Ez meghaladja az egyszerű kapcsolóelemet; létfontosságú szövetségesként működik, amely biztosítja rendszere tartós, megbízható teljesítményét, és növeli termékei piaci versenyképességét.

Az FH50 példaértékű választás azok számára, akik nagy teljesítményű, nagy megbízhatóságú teljesítményreléket keresnek, és megérdemlik a feltárást és az értékelést. Azonnal forduljon hozzánk mintákért és technikai segítségért, és engedje meg, hogy az FH50 megvédje a következő projektjét!

Jogi nyilatkozat: A cikkben szereplő paraméterek nyilvános adatlapok alapján lettek összeállítva. A konkrét kiválasztáshoz és kialakításhoz tekintse meg a hivatalos legfrissebb adatlapot. A termékleírások előzetes értesítés nélkül változhatnak.
