Otthon / Hírek / Ipari hírek / FH66NE sorozatú nagyáramú új energia relé | 100A és 160A relé szoláris inverterekhez és ipari vezérléshez
Mivel a megújuló energiarendszerek és az ipari automatizálás folyamatosan fejlődik a nagyobb teljesítménysűrűség és a nagyobb hatékonyság felé, az új energiarelék nemcsak megbízható kapcsolási teljesítményt, hanem kiváló áramátviteli képességet, magas elektromos szigetelést és hosszú távú működési stabilitást is biztosítanak.

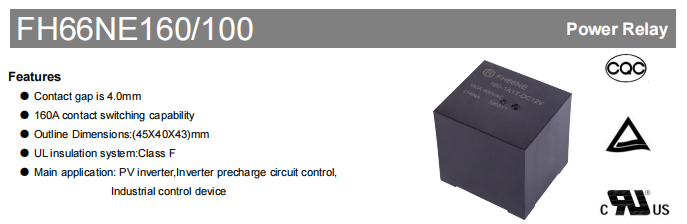

Ezen igényes követelmények teljesítésére fejlesztették ki a Fanhar FH66NE sorozatú nagyáramú új energia relé kifejezetten szoláris inverterekhez, inverter-előtöltő áramkörökhöz és ipari vezérlőberendezésekhez készült. A sorozat jelenleg két modellből áll: FH66NE100 és FH66NE160 – 100A, illetve 160A névleges folyamatos átviteli áramot kínál.
Mindkét modell ugyanarra a platformra épül, azonos általános méretekkel, szerelési konfigurációval, tekercslehetőségekkel és szigetelési teljesítményükkel. Ez az egységes platform-kialakítás lehetővé teszi a berendezésgyártók számára, hogy a telepítési struktúra újratervezése nélkül válasszák ki a megfelelő árambesorolást, leegyszerűsítve a termékfejlesztést, miközben javítják a platform kompatibilitását a jövőbeni frissítésekhez.
Az FH66NE sorozatot sikeresen alkalmazták a mennyiségi termelésben számos megújuló energiaforrás és ipari szabályozási projektben, bizonyítva megbízhatóságát az igényes teljesítménykapcsoló alkalmazásokban.
Magas szigetelésű kialakítás a fokozott elektromos biztonság érdekében
Az elektromos szigetelés kritikus követelmény a megújuló energiát hasznosító berendezéseknél, amelyek nagyfeszültségű körülmények között működnek. A megbízható szigetelés és üzembiztonság érdekében az FH66NE sorozat nagy szigetelésű kialakítást tartalmaz, amely alkalmas az igényes teljesítményszabályozási alkalmazásokhoz.

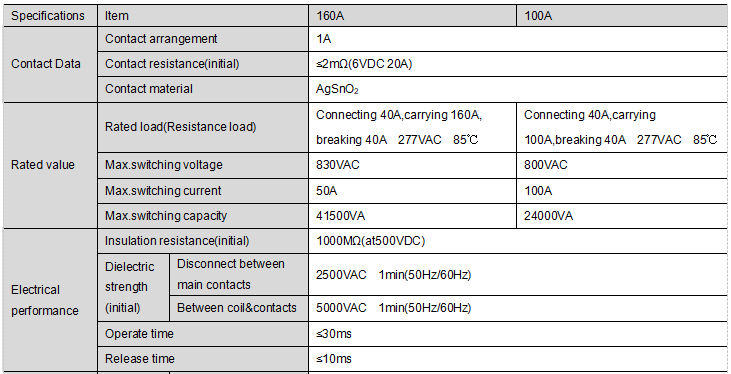

A relé jellemzői a 4,0 mm érintkezési távolság , dielektromos szilárdsága 2500 VAC a nyitott érintkezők között , és 5000 VAC a tekercs és az érintkezők között . Ezenkívül a relé egy kezdeti szigetelési ellenállást biztosít 1000 MΩ 500 VDC mellett és adopts F osztály szigetelés, segít javítani az elektromos szigetelést és a rendszer megbízhatóságát a hosszú távú működés során.
Ezek az elektromos jellemzők lehetővé teszik az FH66NE sorozat számára, hogy megfeleljen a szoláris inverterek, az inverter előtöltési áramkörök és az ipari vezérlőrendszerek szigetelési követelményeinek, megbízható védelmet nyújtva a nagyfeszültségű tápkapcsoló alkalmazásokhoz.
Megbízható teljesítmény igényes ipari környezetben
Az elektromos teljesítménye mellett az FH66NE sorozatot úgy tervezték, hogy hosszú távú megbízhatóságot biztosítson nehéz üzemi körülmények között is. A relé olyan alkalmazásokhoz alkalmas, ahol elengedhetetlen a stabil teljesítmény, még hőmérséklet-ingadozásoknak, vibrációnak és mechanikai igénybevételnek kitett környezetben is.

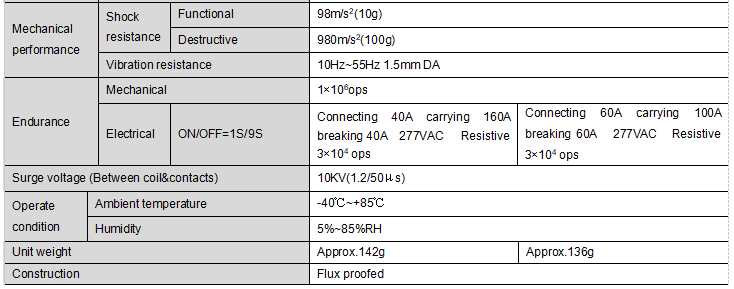

Az FH66NE sorozat széles környezeti hőmérséklet-tartományban működik -40°C és 85°C között , amely alkalmassá teszi a megújuló energiarendszerekhez és a változatos éghajlaton alkalmazott ipari berendezésekhez. Azt is kínálja a mechanikai élettartama akár 1 000 000 művelet és an 30 000 művelet elektromos élettartama meghatározott vizsgálati körülmények között (40A BE / 40A KI, 277 VAC ellenállási terhelés), megbízható teljesítményt biztosítva a termék teljes élettartama alatt.
A tartósság további növelése érdekében a relét úgy tervezték, hogy ellenálljon az ipari alkalmazásokban gyakran előforduló vibrációnak és mechanikai ütéseknek. Ezek a jellemzők az FH66NE sorozatot megbízható választássá teszik olyan berendezésekhez, amelyek stabil és folyamatos tápellátást igényelnek hosszabb üzemidőn keresztül.
Több tekercsfeszültség opció a rugalmas rendszertervezés érdekében

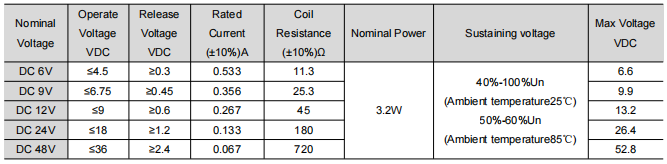

A különböző vezérlőrendszerek eltérő tekercsfeszültség-konfigurációt igényelnek. A rendszerintegráció egyszerűsítése érdekében az FH66NE sorozat többféle egyenáramú tekercsfeszültség opcióval is elérhető, beleértve a 6 VDC, 9 VDC, 12 VDC, 24 VDC és 48 VDC feszültséget.
Mindegyik tekercsopciót 3,2 W névleges teljesítményfelvételre tervezték, így a mérnökök a relé platform megváltoztatása nélkül választhatják ki a legmegfelelőbb vezérlőfeszültséget. A szabványos tekercs kialakítás nemcsak a különféle vezérlőáramkörökkel való kompatibilitást javítja, hanem leegyszerűsíti a termékfejlesztést is a több feszültségplatformot használó gyártók számára.
Az összes tekercsopcióban közös relészerkezettel az FH66NE sorozat segít csökkenteni a tervezés bonyolultságát, miközben támogatja a rugalmas rendszerkonfigurációkat.
Kompakt platform kialakítás az egyszerűbb termékfrissítések érdekében
Az FH66NE100 és az FH66NE160 ugyanazt a platformkialakítást osztja meg, így a gyártók könnyebben fejleszthetik a különböző árambesorolású termékcsaládokat.

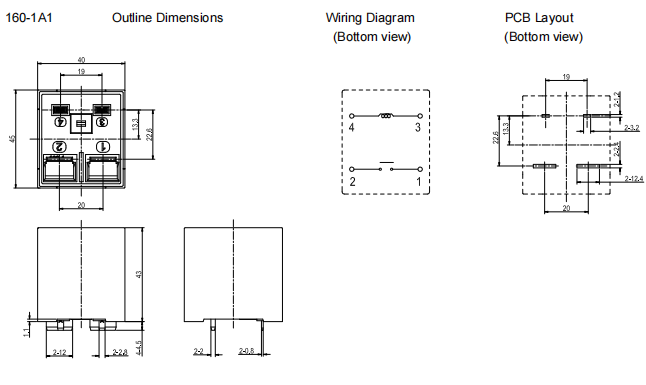

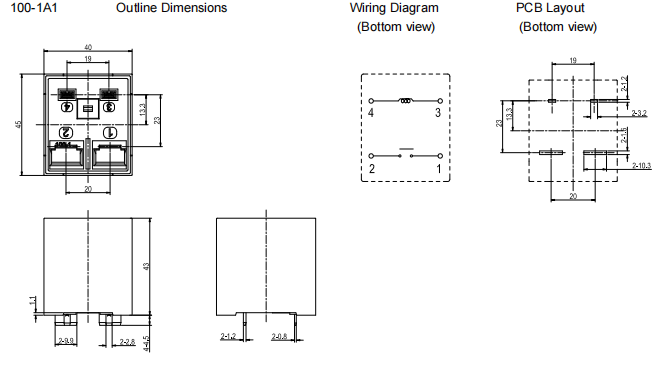

Mindkét modell azonos külső méretekkel, 45 × 40 × 43 mm-rel, valamint azonos szerelési konfigurációval, csatlakozóelrendezéssel, szigetelési teljesítménnyel és elérhető tekercsspecifikációkkal rendelkezik. Az elsődleges különbség a két modell között a folyamatos áramfelvételi képességük.
Ez a közös platform lehetővé teszi a berendezésgyártók számára, hogy 100 A-ről 160 A-re bővítsék a NYÁK-elrendezés vagy a mechanikus telepítés újratervezése nélkül. Ennek eredményeként lerövidíthetők a fejlesztési ciklusok, csökkenthetők a tervezési költségek, és javítható a termékek szabványosítása.
Az FH66NE sorozat hatékony és praktikus platformot kínál azoknak a gyártóknak, akik több teljesítménybesoroláson keresztül skálázható megoldásokat keresnek.
Tipikus alkalmazások
A nagyáramú teljesítménykapcsoló alkalmazásokhoz tervezett FH66NE sorozatot széles körben használják megújuló energiaforrások és ipari vezérlőrendszerekben, ahol megbízható kapcsolási teljesítmény és nagy áramátviteli képesség szükséges.
Tipikus alkalmazások a következők:
Ezekben a rendszerekben a relét általánosan használják főáram kapcsolásra, előtöltési áramkör vezérlésére és egyéb nagyáramú kapcsolási funkciókra, segítve a rendszer megbízhatóságának és üzembiztonságának javítását.
Nagy szigetelési teljesítményének, kompakt platformkialakításának és széles üzemi hőmérséklet-tartományának köszönhetően az FH66NE sorozat kiválóan alkalmas a modern energetikai és ipari berendezések igényes teljesítményszabályozására.
Az FH66NE100 vagy az FH66NE160 kiválasztása
Mivel az FH66NE100 és az FH66NE160 ugyanazon a platformon készül, a megfelelő modell kiválasztása elsősorban az alkalmazás szükséges folyamatos hordozóáramától függ.
Az FH66NE100 legfeljebb 100 A folyamatos áramot igénylő rendszerekhez ajánlott, így alkalmas szabványos fotovoltaikus inverterekhez és ipari vezérlőberendezésekhez.
A nagyobb áramkapacitást igénylő alkalmazásokhoz, mint például a nagy teljesítményű szoláris inverterek és az energiatároló rendszerek, az FH66NE160 megnövelt, 160 A-es folyamatos hordozóáramot biztosít, miközben megőrzi ugyanazokat a telepítési méreteket és az elektromos interfészt.
Mivel mindkét modell ugyanazt a mechanikai platformot használja, a gyártók könnyedén javíthatják a termék teljesítményét a berendezés szerkezetének újratervezése nélkül. Ez a platform-konzisztencia leegyszerűsíti a termékfejlesztést, lerövidíti a tervezési ciklusokat és támogatja a jövőbeni termékbővítést.
Gyakran ismételt kérdések
1. kérdés: Mi az FH66NE sorozatú nagyáramú új energiájú relé?
Az FH66NE sorozat egy nagyáramú elektromágneses új energia relé, amelyet a Fanhar Electronics fejlesztett ki megújuló energiaforrások és ipari vezérlési alkalmazásokhoz. A sorozat jelenleg az FH66NE100 és az FH66NE160 típusokat tartalmazza, amelyek 100 A és 160 A folyamatos átviteli áramot biztosítanak, miközben ugyanazt a platform kialakítást. Elsősorban szoláris inverterekhez, inverter-előtöltő áramkörökhöz és ipari vezérlőberendezésekhez készült.
2. kérdés: Milyen érintkezőkonfigurációt használ az FH66NE sorozat?
Az FH66NE sorozat 1 formájú A (SPST-NO) érintkező konfigurációval rendelkezik, AgSnO₂ érintkezőanyaggal. A relé 40A névleges kapcsolási képességet biztosít, így alkalmas a megbízható kapcsolási teljesítményt igénylő teljesítményszabályozási alkalmazásokhoz.
Q3: Melyek a mechanikai és elektromos élettartam besorolások?
A megadott tesztkörülmények között az FH66NE sorozat a következőket nyújtja:
- Mechanikai élettartam: Akár 1 000 000 művelet
- Elektromos élettartam: Akár 30 000 művelet (40A BE / 40A KI, 277 VAC ellenállás terhelés)
Ezek a besorolások azt mutatják, hogy a relé megbízható, hosszú távú teljesítményt nyújt az igényes teljesítményszabályozási alkalmazásokban.
4. kérdés: Az FH66NE100 és az FH66NE160 közvetlenül helyettesíthetők?
Mivel mindkét modellnek ugyanaz a mechanikus platformja, beépítési méretei, sorkapcsai elrendezése és tekercsspecifikációi, a kiválasztást elsősorban a szükséges folyamatos hordozóáram alapján kell elvégezni.
Nagyobb áramkapacitást igénylő alkalmazásokhoz az FH66NE160 a javasolt választás. A 100 A névleges áramerősség körül tervezett rendszerek számára az FH66NE100 a megfelelő megoldás.
5. kérdés: Milyen tanúsítványokkal rendelkezik az FH66NE sorozat?
A termékleírás szerint az FH66NE sorozat UL/cUL, TÜV és CQC tanúsítvánnyal rendelkezik.
Ezek a tanúsítványok igazolják, hogy a relé megfelel az elismert biztonsági követelményeknek, és alkalmas ipari teljesítményszabályozásra és megújuló energiaforrásokra vonatkozó, nemzetközileg elfogadott jóváhagyást igénylő alkalmazásokhoz.
