Robusztus funkcionalitásukkal és páratlan alkalmazkodóképességükkel a programozható logikai vezérlők (PLC) a vezérlőrendszerek vitathatatlan standard opciójává váltak az ipari automatizálás hullámában. A technológiai fejlődés azonban nem jelenti a régebbi technológiák teljes megszűnését. A különálló filmszemcsét nem lehet teljesen helyettesíteni a digitális fényképezéssel, és a PLC elterjedése nem sodorta háttérbe a közvetítési logikát. Különleges alkalmazási forgatókönyvek és alapvető követelmények esetén ez a klasszikus elektromechanikus vezérlőrendszer továbbra is pótolhatatlan fénnyel világít. Ez a cikk szakmai szempontból szisztematikusan kidolgozza az öt fő előnyt relé logikát a PLC-khez képest, felfedve annak tartós mérnöki értékét.
Foundation & Essence – Mi az a Relay Logika és hogyan működik?
Először is részletesen meg kell határoznunk és meg kell értenünk a relé logikáját, mielőtt megvizsgálnánk előnyeit.
Mi az a relé logika?
A relélogika egy olyan automatizálási vezérlőrendszer, amely meghatározott vezérlési feladatokat hajt végre hardverelemek, például mágneskapcsolók és elektromechanikus relék fizikai huzalozáson keresztül történő összekapcsolásával. A programozható logikai vezérlő (PLC) megszületése előtt ez volt az elsődleges és legelterjedtebb vezérlési módszer az ipari automatizálás területén, és a modern automatizálási technológia alapkövének nevezhető.
Fő jellemzői a következők:
Hardver megvalósítás : Minden logikai funkció a fizikai komponensek, például relék, időzítők és számlálók kombinálásával és összekapcsolásával valósul meg.
Vezetékes program : A vezérlő "programot" nem szoftverben tárolják, hanem a tervezők elektromos kapcsolási rajzokként (jellemzően létradiagram formátumban) rajzolják meg a vezérlési követelmények alapján. Ezen vázlatok alapján a technikusok fizikai vezetékekkel kapcsolják össze a különböző alkatrészeket a logikai kapcsolatoknak megfelelően. Ez a vezetékhálózat maga a megváltoztathatatlan "program".
Párhuzamos végrehajtás : Bekapcsolás után az összes áramkör logikai kapcsolatai egyidejűleg kerülnek kiértékelésre és végrehajtásra, ami alapvetően különbözik a PLC szekvenciális pásztázási végrehajtási módszerétől.
Hogyan működik a relé logika?
Működési elve három fő rétegre bontható:

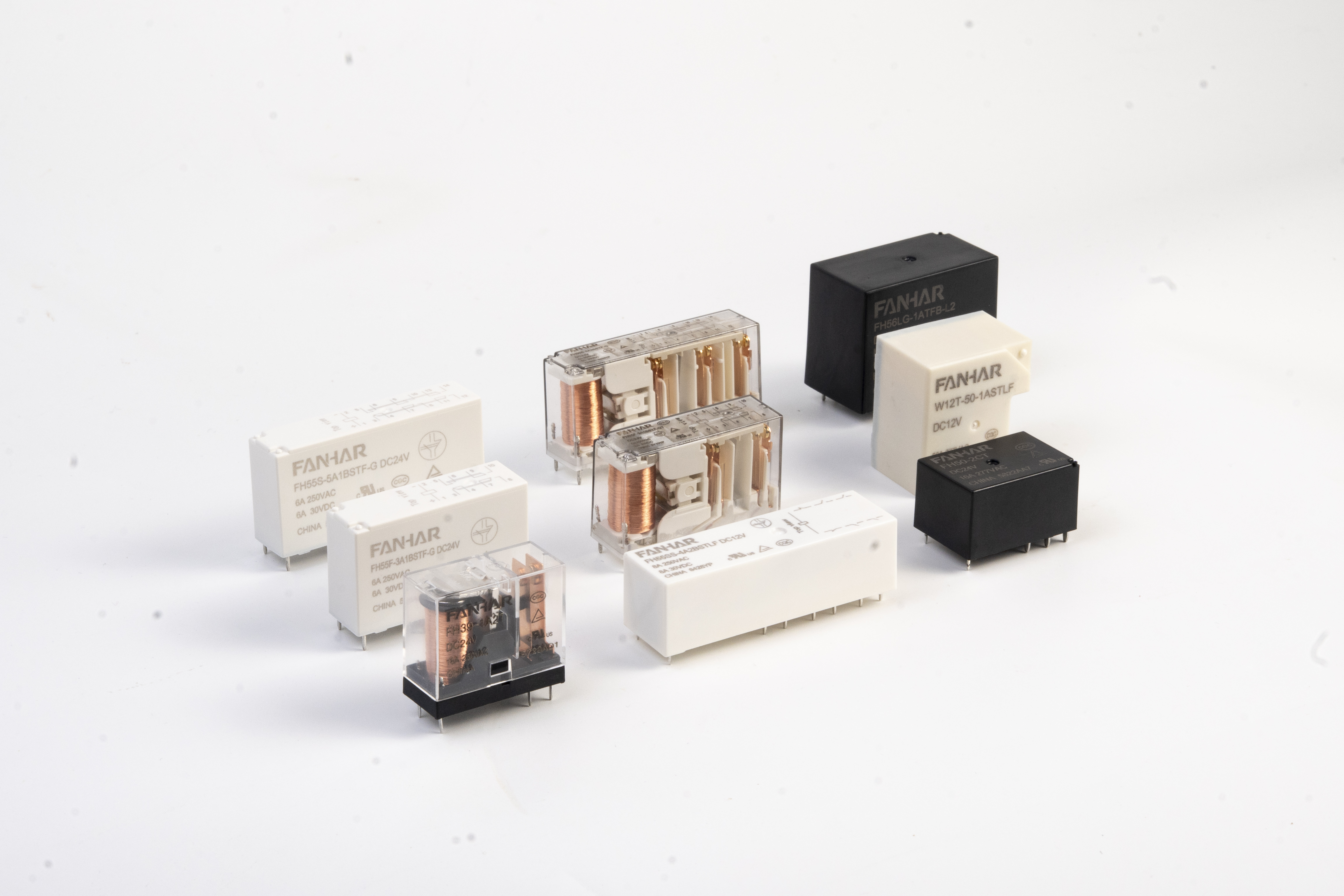

Alapelem: A relé
A relé lényegében egy elektromágneses kapcsoló, amely "kis áramot" használ egy "nagy áram" vagy "különböző áramkör" vezérlésére. A legalapvetőbb munkaegység a következőket tartalmazza:
Tekercs : A névleges feszültség alkalmazása a tekercsen mágneses mezőt generál, ami viszont nagyobb valószínűséggel aktiválja a belső armatúrát.
Kapcsolatok : A tekercs elektromosan le van választva a csatlakozásoktól. Amikor a tekercset feszültség alá helyezik vagy feszültségmentesítik, a csatlakozások állapota megváltozik.
A leggyakoribb típusok a következők:
Normál nyitott érintkező (NO) : Nyitva, ha a tekercs nincs feszültség alatt, feszültség alá helyezés után zár.
Normál zárt érintkező (NC) : Zárt, ha a tekercs nincs feszültség alatt, feszültség alá helyezés után nyílik.
Logikai megvalósítás: Kapcsolatok kombinációja
A relélogika alapvető logikája (ÉS, VAGY, NEM) az érintkezők soros és párhuzamos csatlakoztatásával érhető el:
ÉS Logika: Egy áramkörben két vagy több jellemzően nyitott érintkező van sorba kötve, például A és B külön relékről. Az áram csak akkor haladhat át a kimeneti eszköz (például egy motor) meghajtására, ha mind az A, mind a B érintkező zárva van (azaz az A és B relé feszültség alatt van).
VAGY Logika: Két vagy több alaphelyzetben nyitott érintkező (A vagy B) párhuzamosan van csatlakoztatva egy áramkörön belül. Az áram áthaladhat a kimeneten, ha az A vagy a B érintkező zárva van.
NEM Logic: Normál esetben zárt érintkezőt használnak. Amikor a tekercs feszültség alá kerül, az alaphelyzetben zárt érintkezője kinyílik. Ezzel elérjük a „kimenet leáll, ha a feltétel teljesül” NOT logikáját.
| Logic | Relé huzalozás | Kimeneti állapot |
|---|---|---|
| ÉS | Kapcsolatok in Series | Minden érintkező zárva |
| VAGY | Kapcsolatok in Parallel | Bármely kapcsolat lezárva |
| NOT | Normál esetben zárt kapcsolat | A relé bekapcsolásakor a kimenet le van tiltva |
Rendszer munkafolyamat
Bemenet : A terepi eszközök, mint a nyomógombok, kapcsolók és érzékelők (pl. végálláskapcsolók) bemeneti jelként működnek; önmagukban a vezérlőáramkörbe integrált speciális érintkezőknek tekinthetők.
Logikai feldolgozás : Ezen bemeneti érintkezők állapotának változásai (be/ki) megváltoztatják az áramutakat a következő relé tekercseken keresztül. Ennek eredményeként számos relé tekercs feszültség alá kerül, vagy feszültségmentesítve van, ami megváltoztatja az egyes érintkezők állapotát. Ez a folyamat dominószerű módon terjed különböző áramkörökön, és végül az előre beállított huzalozási logikán vagy „programon” alapuló eredményt ad.
Kimenet : Végül a logikai művelet eredménye szabályozza az aktuátort (pl. kontaktor, motorindító, jelzőlámpa, mágnesszelep) tartalmazó áramkör be/ki állapotát, ezáltal hajtja a berendezést a megfelelő művelet végrehajtására.
Ennek az alapnak a megértése lehetővé teszi számunkra, hogy mélyebben megértsük annak jövőbeni jelentős előnyeit.
Páratlan egyszerűség és működési átláthatóság
A relélogika legintuitívabb és legalapvetőbb előnye végső egyszerűségében és vitathatatlan átláthatóságában rejlik.
Fizikai láthatóság : A relé alapú központban a logika fizikai entitások, például rézvezetékek, relé tekercsek, kontaktorérintkezők és mechanikus reteszek összekapcsolásával valósul meg. Az egész rendszer egy "nyitott könyv". Bármely mérnök vagy karbantartó, aki alapvető elektromos szakértelemmel rendelkezik, képes „leolvasni” a teljes vezérlési folyamatot pusztán látása és tapintása segítségével, anélkül, hogy speciális műszerre lenne szüksége. Jól látják, hogy melyik relé tekercs van feszültség alatt és be van húzva, melyik az alaphelyzetben nyitott érintkező fizikailag zárva, és melyik jelzőfény világít az áramkör vezetése miatt. Ez az "amit látsz, azt kapsz" jellemző az absztrakt vezérlési logikát konkrét fizikai cselekvésekké fordítja.
Könnyű megértés és nyomon követés : Egy az egyhez megfelelés van a relé logikai diagramja (általában létradiagram formátumban) és a tényleges fizikai elrendezés között. A hibaelhárítás során a technikus kézben tarthatja a kapcsolási rajzot, multiméterrel szakaszonként megmérheti a folytonosságot, és pontosan megkeresheti a hibapontot – legyen az oxidált érintkezők, kiégett tekercs vagy meglazult vezeték – a vezetékek nyomvonalát követve, akárcsak egy nyomozó nyomkövető nyomkövető nyomait. Ez a folyamat közvetlen, lineáris és könnyen megfogható.
Összehasonlítás a PLC-vel : A PLC programja bináris adatként van kódolva egy mikrochipen. A rendszer viselkedésének megértéséhez speciális szoftverrel felszerelt számítógépet kell használni, kapcsolatot kell létesíteni a PLC-vel, és aktiválni kell az online felügyeleti módot. Ez a folyamat technikai akadályt jelent a karbantartás előtt, a fizikai világ problémáit változókká és állapotbitekké absztrahálja a képernyőn. A hagyományos elektromos karbantartáshoz szokott személyzet számára ez sokkal kevésbé intuitív és felhasználóbarát, mint a relé logika.
Kiváló robusztusság és megbízhatóság extrém környezetben
A zord ipari környezetek kezelésekor a relélogika gyakran nagyobb rugalmasságot és megbízhatóságot mutat, mint az elektronikus eszközök.
Erőteljes interferenciagátló képesség: A relék elektromechanikus működtetőelemek, amelyek állapotváltása a tekercsáram által generált mágneses térerősségtől függ. Veleszületett immunitásuk van az ipari környezetben előforduló általános elektromos zajokkal szemben, mint például a feszültséglökések, az elektromágneses interferencia (EMI) és a rádiófrekvenciás interferencia (RFI). Hacsak az interferencia nem elég erős ahhoz, hogy közvetlenül lebontsa a szigetelést vagy a hegesztési érintkezőket, általában nem okoz meghibásodást vagy logikai zavart.
Kiváló környezeti ellenállás: A kiváló minőségű ipari minőségű relék és mágneskapcsolók úgy lettek kialakítva, hogy ellenálljanak az olyan zord körülményeknek, mint a magas hőmérséklet, magas páratartalom, por, olajszennyeződés és folyamatos vibráció. Érzékeny központi feldolgozó egységek, kristályoszcillátorok vagy memóriachipek nélkül könnyebben meghibásodnak erős igénybevétel esetén. Az olajjal és porral borított relészekrény gyakran továbbra is stabilan működik, míg a PLC ugyanazon körülmények között gyakran meghibásodhat gyenge hőelvezetés vagy áramköri korrózió miatt.
Megjósolható élettartam és meghibásodási módok: A relé élettartamát általában a mechanikai műveletek vagy terheléskapcsolási ciklusok száma határozza meg. Ez a fizikai kopás kiszámítható, determinisztikus folyamata. A karbantartó személyzet előrejelző karbantartási és csereütemezéseket hozhat létre a berendezés működési gyakorisága alapján. Másrészt a PLC-hibák általában előre nem látható és véletlenszerű elektronikai alkatrészek meghibásodásai, amelyek teljes rendszerhibát eredményeznek.
Jelentős költséghatékonyság az egyszerű alkalmazásokban
Alacsony kezdeti befektetés: A korlátozott számú bemeneti/kimeneti (I/O) ponttal rendelkező alapvető vezérlési funkció, például egy hagyományos szerszámgép vagy egy egyszerű start/stop szállítószalag rendszer létrehozása kizárólag hardverköltségekkel jár, beleértve a reléket, nyomógombokat, kapcsolókat és megszakítókat. Összehasonlításképpen, még a legkisebb, leggazdaságosabb PLC kiválasztása is költségekkel jár magának a PLC egységnek, a tápegység modulnak, a programozószoftver-licencnek (még ha egyes márkáknál részben ingyenes is) és a programozási kábeleknek. A költségvetésre rendkívül érzékeny kis projekteknél a relé megoldás „belépési költsége” alacsonyabb.
Nincsenek rejtett költségek: A közvetítő logikai rendszerek nem tartalmaznak szoftverlicencelési díjat, szolgáltatásfrissítési költségeket, képzési díjakat vagy drága programozói munkaerőköltségeket. A rendszer telepítése és üzembe helyezése után az elsődleges hosszú távú költség a hardvercsere költsége, amelynek előfordulási valószínűsége nagyon kicsi – egyértelmű és ellenőrizhető.
A fizikai jelenlét által kínált intuitív vizualizáció és diagnosztikai egyszerűség
A relélogika egyedi fizikai vizuális visszacsatolást biztosít, ami kulcsfontosságú a rendszerállapot-felügyelethez és a gyors diagnózishoz.
Közvetlen vizuális és auditív visszajelzés: A technikusok mindenféle műszer nélkül gyorsan fel tudják mérni a rendszer működési állapotát, egyszerűen csak megfigyelik a relé jelzőlámpáinak helyzetét, és meghallgatják az érintkezők bekapcsolását és kioldását jelző "kattanó" hangokat. Ezt a többszenzoros visszacsatolási mechanizmust egyetlen digitális interfész sem képes biztosítani. Egy zajos műhelyben egy tapasztalt technikus pusztán "hallgatással" meg tudja állapítani, hogy egy berendezés rendesen működik-e.
Rendkívül gyors hibalokalizáció: Amint az első pontban említettük, a hibadiagnosztikai folyamat lineáris. Ha egy kimeneti pont nem aktiválódik, akkor fordítva ellenőrizhető, hogy a megfelelő relé tekercs feszültség alatt van-e, az érintkezők vezetnek-e és a biztosíték kiégett-e. A teljes folyamat csak egy multimétert és néhány percet igényelhet. Egy PLC-rendszerben elengedhetetlen lehet egy számítógép összekapcsolása a programlogika, a kimeneti pont állapotának és a modul indikátorainak szekvenciális ellenőrzéséhez, ami megnehezíti a folyamatot, és fejlett emberek szakértelmét teszi szükségessé.
Az eredendő függetlenség és immunitás a kiberbiztonsági fenyegetések ellen
A mai világban, ahol a kiberbiztonsági fenyegetések globális kihívássá váltak, a közvetítő logika ezen előnyét újraértékelik, és nagy értéket tulajdonítanak.
Abszolút szoftverfüggetlenség: A rendszer működése nem támaszkodik semmilyen szoftverre, operációs rendszerre vagy firmware-re. Nincsenek programhibák, memóriahibák, végtelen ciklusok vagy "összeomlások". Logikáját a hardverkapcsolatok határozzák meg, viselkedése determinisztikus és állandó (hacsak a hardver meg nem hibásodik), így a legmagasabb szintű működési biztonságot nyújtja.
Inherens kiberbiztonság: Ez jelenti a közvetítő logika döntő előnyét a kulcsfontosságú alkalmazásokban. A relé vezérlőszekrény egy teljesen elszigetelt fizikai rendszer. Nincs IP-címe, nincs Ethernet portja, nincsenek vezeték nélküli moduljai, és teljesen el van szigetelve bármilyen hálózattól. Következésképpen alapvetően immunis minden számítógépes támadásra, számítógépes vírusokra, zsarolóprogramokra, távoli hackelésre vagy jogosulatlan hozzáférésre. A kritikus infrastruktúrát (például vészkioldó áramköröket alállomásokon), biztonsági védelmi rendszereket (például biztonsági reteszelőket bélyegzőberendezésekhez) vagy a biztonsági műszeres rendszerek (SIS) tartalék alkatrészeit érintő alkalmazások esetében ez a „fizikai elkülönítéssel” elért abszolút biztonság egyetlen hálózatba kapcsolt vagy programozható eszközzel sem párosul.
| A relélogika tipikus alkalmazásai | |
|---|---|
| Ipar | Tipikus alkalmazás |
| Gyártás | Motorindítók |
| Áramelosztás | Védelmi áramkörök |
| Épületautomatizálás | Szivattyúvezérlés |
| Szerszámgépek | Start/Stop vezérlés |
| Sürgősségi rendszerek | Biztonsági reteszek |
| Megújuló energia | Tartalék védelmi áramkörök |
Következtetés: racionális választás, megfelelő alkalmazás
Összefoglalva, a PLC-k és a relélogika nem egyszerű helyettesítési kapcsolatban állnak egymással, hanem egymást kiegészítő technológiai eszköztárak a különböző igényekhez. A PLC egy sokoldalú eszköz, amely alkalmas bonyolult és változó tevékenységek kezelésére, amelyek kommunikációt és hálózatépítést tesznek szükségessé. mivel a relélogika egy masszív és megbízható „kalapács”, amely egyszerű, rögzített, nagy megbízhatóságú és nagy biztonságú alkalmazásokra specializálódott. A professzionális mérnököknek ahelyett, hogy ész nélkül folytatnák a műszaki innovációt, figyelembe kell venniük az adott projekt funkcionális igényeit, környezeti feltételeit, élettartam-költségeit, karbantartó csapatának képességeit és biztonsági szint követelményeit. Az egyszerű vezérléssel, zord környezetekkel, korlátozott költségvetéssel és a legmagasabb biztonsági követelményekkel járó forgatókönyvekben a közvetítő logika az egyszerűség, az átláthatóság, a robusztusság és a hálózati fenyegetésekkel szembeni védettség klasszikus előnyeivel bizonyítja örök értékét. Ez nemcsak mérföldkő az automatizálás fejlődésének történetében, hanem megbízható sarokkő is, amely továbbra is kulcsszerepet játszik a modern és a jövő ipari rendszereiben.
Gyakran Ismételt Kérdések
1. kérdés: Mi az a relé logika?
A relélogika egy vezetékes vezérlőrendszer, amely elektromechanikus reléket, kontaktorokat, időzítőket és kapcsolókat használ logikai műveletek végrehajtására. A PLC-től eltérően a relélogika a szoftverprogramozás helyett a fizikai vezetékezésre támaszkodik, így rendkívül megbízható és könnyen érthető az egyszerű automatizálási feladatokhoz.
2. kérdés: Mi a különbség a relé logika és a PLC között?
Az elsődleges különbség a vezérlési logika megvalósításának módja. A relé logika fizikai huzalozást és elektromechanikus alkatrészeket használ, míg a PLC a memóriájában tárolt szoftvereket hajtja végre. A közvetítő logikát gyakran előnyben részesítik a rögzített, egyszerű alkalmazásoknál, míg a PLC-k jobban megfelelnek a rugalmasságot és kommunikációs képességeket igénylő összetett rendszereknek.
3. kérdés: Használják még a relélogikát a modern ipari automatizálásban?
Igen. Bár a PLC-k uralnak számos automatizálási rendszert, a relélogikát még mindig széles körben használják a biztonsági áramkörökben, a motorvezérlésben, a vészleállító rendszerekben, az áramelosztásban és más alkalmazásokban, ahol az egyszerűség, a megbízhatóság és a determinisztikus működés kritikus fontosságú.
4. kérdés: Melyek a relélogika fő előnyei?
A relélogika számos fő előnyt kínál, többek között:
- Egyszerű és átlátható működés
- Kiváló ellenállás az elektromágneses interferenciával szemben (EMI)
- Megbízható teljesítmény zord ipari környezetben
- Alacsony kezdeti költség egyszerű vezérlőrendszerekhez
- Egyszerű hibaelhárítás és karbantartás
- Teljes immunitás a kiberbiztonsági fenyegetésekkel szemben, mert szoftver vagy hálózati kapcsolatok nélkül működik
5. kérdés: Mikor kell a relé logikát választani a PLC helyett?
A relélogika ideális választás, ha:
- A vezérlési sorrend egyszerű, és nem valószínű, hogy megváltozik.
- A nagy megbízhatóság fontosabb, mint a rugalmasság.
- A projekt költségvetése korlátozott.
- A működési környezet zord.
- A kiberbiztonság és a fizikai elszigeteltség a legfontosabb prioritások.
