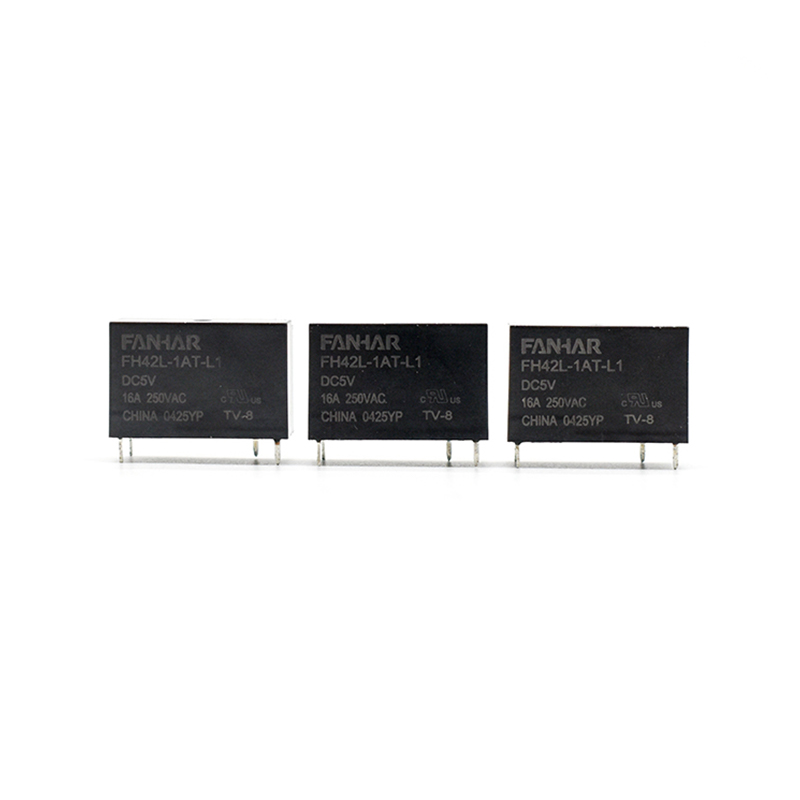

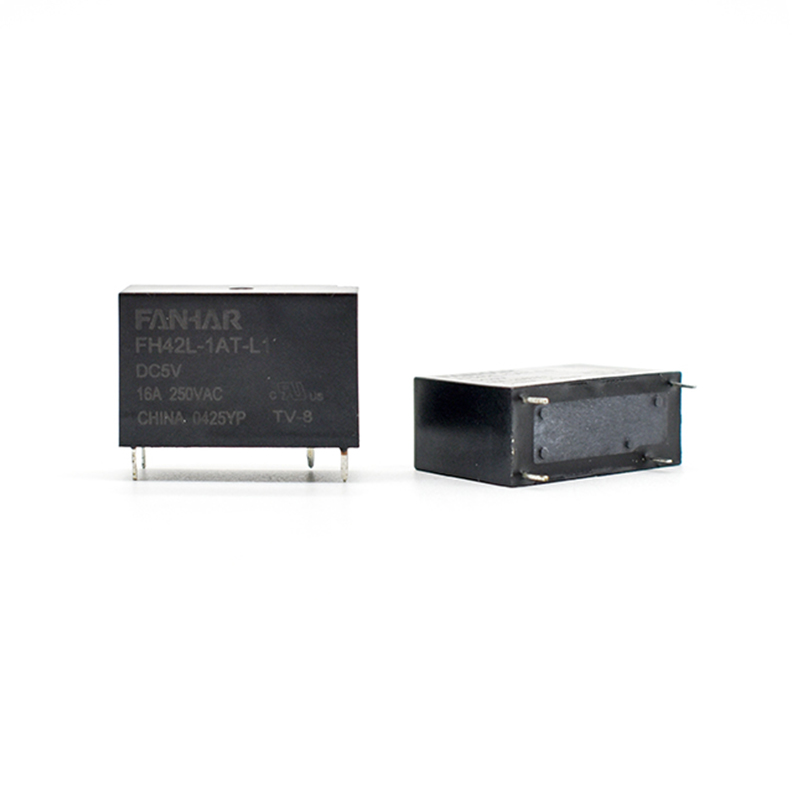

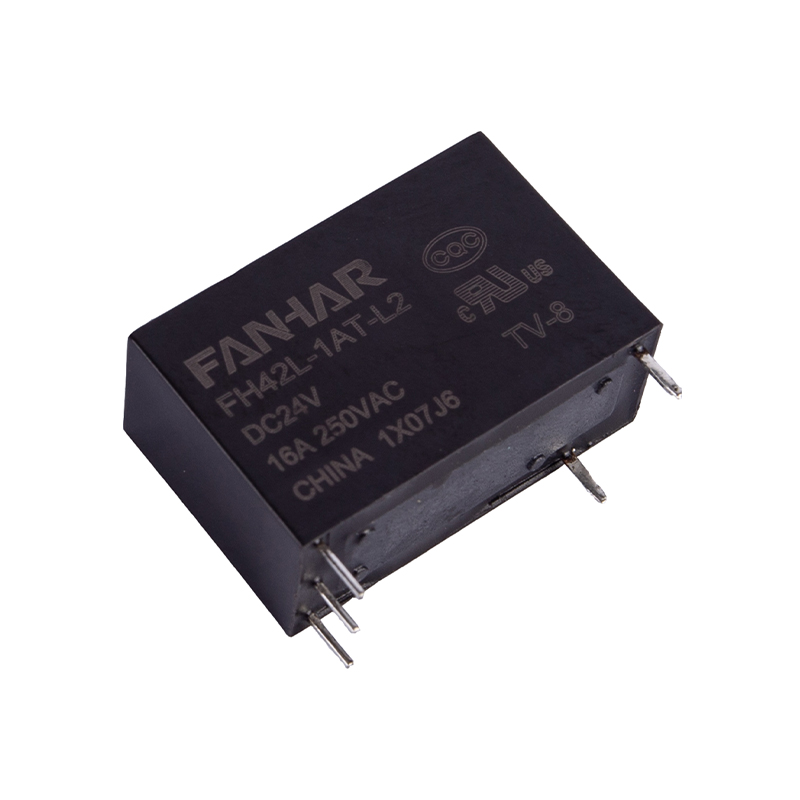

FH42L 16A 20A reteszelő relé UL CQC kompatibilis

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok

Kapcsolattartási megállapodás

1A､1B

Érintkezési ellenállás

≤50mΩ (6VDC 1A)

Kapcsolati anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

16A 250 VAC (szabványok)

20A 250VAC

Max.kapcsolási feszültség

277VAC

Max.kapcsolási áram

20A

Max.kapcsolási kapacitás

4000VA

Min.megengedő terhelés

5VDC 100mA

Elektromos teljesítmény

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság

(kezdeti))

A nyitott kapcsolatok között

1000 VAC, 1 perc

Tekercs és érintkezők között

4000 VAC, 1 perc

Állítsa be az időt

≤15 ms

Idő visszaállítása

≤15 ms

Mechanikai teljesítmény

Döbbenet

ellenállás

Funkcionális

98m/s ²

Pusztító

980 m/s ²

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

1×10 ⁶ ops

Elektromos (szobahőmérséklet)

16A  250 VAC                                               9×10 ⁴ műveletek (BE/KI=1s/9s)

20A 250VAC                                             5×10 ⁴ műveletek (BE/KI=1s/9s)

600 W 120 VAC (LED lámpaterhelés)              5 × 10 ⁴ műveletek (BE/KI=1s/9s)

TV-8                                     2,5×10 ⁴ műveletek (BE/KI=1s/9s)

Működési állapot

Környezeti hőmérséklet

-40 ℃ ~ 85 ℃

Páratartalom

5-90%

Felmondás

PCB

Egységsúly

Kb.8g

Építés

Műanyag szigetelt､Fluxusálló
