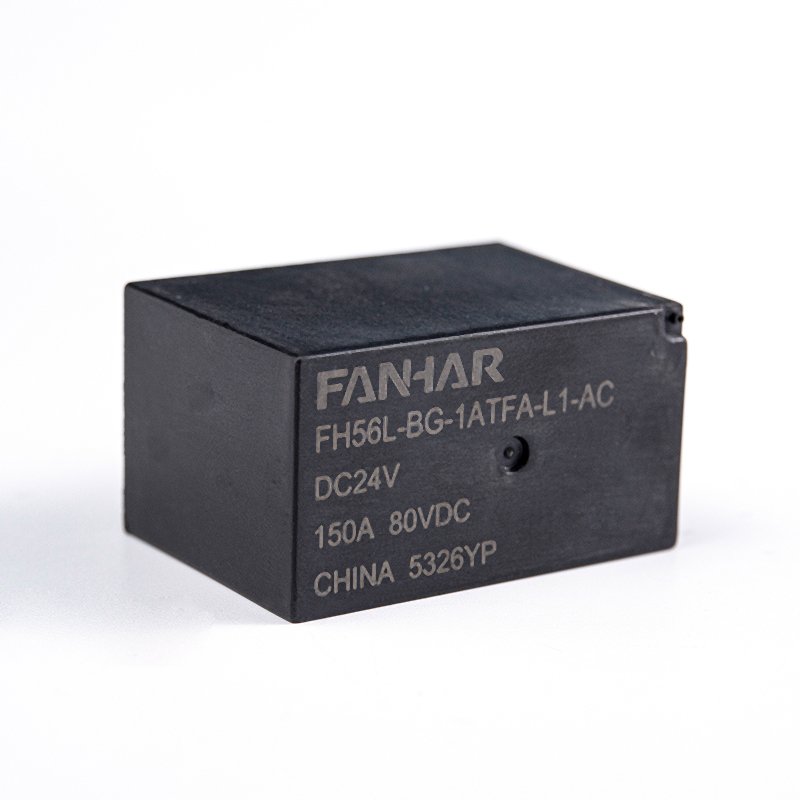

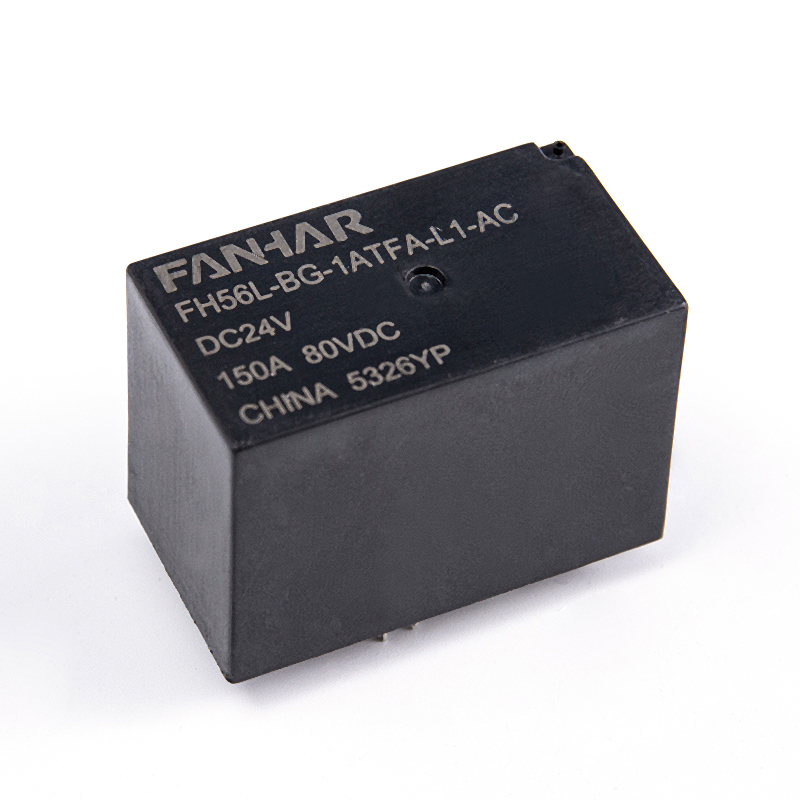

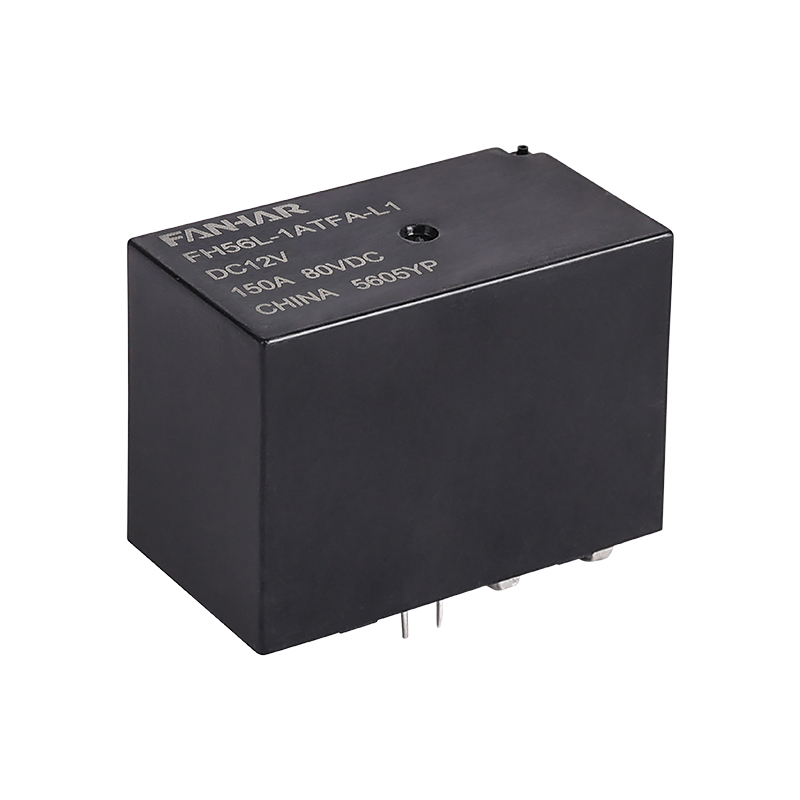

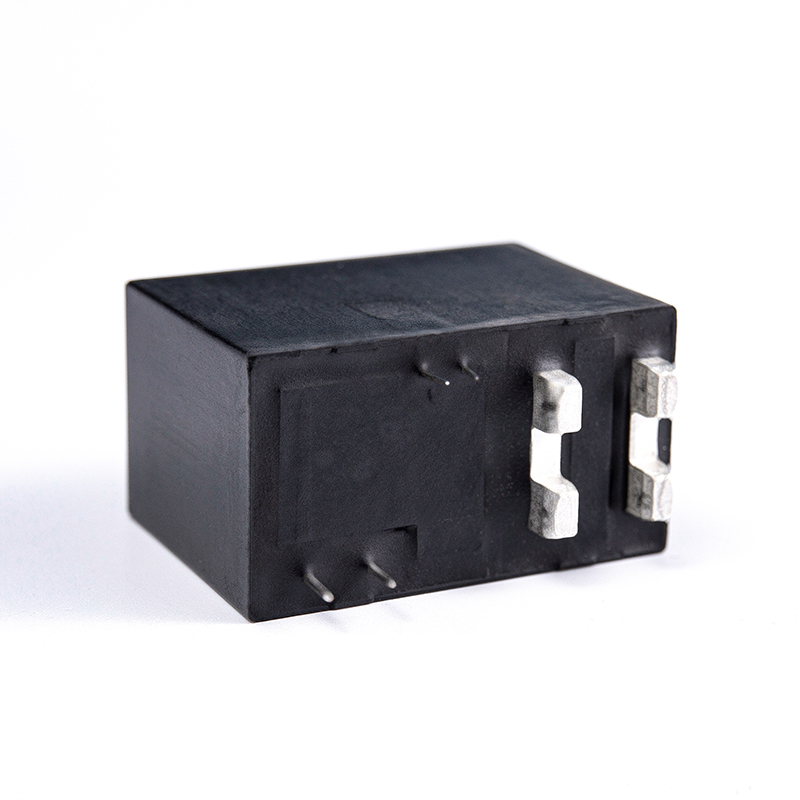

FH56L 125A reteszelő relé

Jellemzők:
150A kapcsolási képesség
Opcionális érintkezési hézag >2,0 mm
Csak impulzusos gerjesztési feszültség szükséges, energiatakarékosság és környezetvédelem Környezetbarát termék (RoHS-kompatibilis)
Körvonal méretei:(39,4×22×27,5) mm
Fő alkalmazási terület: Távközlés, mérnöki gépek, elektromos járművek, autók, vonatok, hajók és egyéb elektronikus vezérlőrendszerek

Paraméterek

Műszaki adatok	Tétel
Kapcsolatfelvételi adatok lehetőségre	Kapcsolattartási megállapodás		1A
	Érintkezési ellenállás (kezdeti)		≤1mΩ (6VDC 1A)
	Kapcsolati anyag		AgSnO ₂
Névleges érték	Névleges terhelés (ellenállási terhelés)		Fő kapcsolattartó: 50A gyártás, 125A szállítás, 50A törés, 80VDC 50A gyártás, 150A szállítás, 50A törés, 60VDC 50A gyártás, 125A szállítás, 50A törés, 305 VAC 50A gyártás, 150A szállítás, 50A törés, 277 VAC Segéd érintkező: 1A 6VDC
	Max.kapcsolási feszültség		Főérintkező:305VAC/80VDC Segédérintkező:6VDC
	Max.kapcsolási áram		Főérintkező: 50A Segédérintkező:1A
	Max.kapcsolási kapacitás		Fő kapcsolattartó:15250VA/4000W Auxiliary contact:6W
	Min.megengedő terhelés		5VDC 100mA
Elektromos teljesítmény	Szigetelési ellenállás (kezdeti)		100MΩ (500VDC)
	Dielektromos szilárdság (kezdeti)	A nyitott kapcsolatok között	2000 VAC, 1 perc
		Tekercs és érintkezők között	4000 VAC, 1 perc
	Állítsa be az időt		≤20 ms
	Idő visszaállítása		≤20 ms
Mechanikai teljesítmény	Ütésállóság		98m/s ₂ (10g)
	Rezgésállóság		980 m/s ₂ (10g)
Kitartás	Mechanikus		1 × 10 ⁵ ops
	Elektromos (szobahőmérséklet)		Fő kapcsolattartó: 6×10 ³ 次(BE/KI=1s/9s,ellenállás) 50A gyártás, 125A szállítás, 50A törés, 80VDC 50A gyártás, 150A szállítás, 50A törés, 60VDC 50A gyártás, 125A szállítás, 50A törés, 305 VAC 50A gyártás, 150A szállítás, 50A törés, 277 VAC
Működési állapot	Környezeti hőmérséklet		-40 ℃ ~ 85 ℃
	Páratartalom		5% és 85% között
Felmondás			Kb.60g
Egységsúly			Folyasztószer-álló

Leírás

Az FH56L reteszelő relé 150 A kapcsolóképesség egy nagy teljesítményű elektromágneses relé 150 A kapcsolási kapacitással, amely különféle elektromos alkalmazásokhoz alkalmas. A termék fejlett mágneses reteszelő technológiát alkalmaz, amely képes megvalósítani a nagyáramú terhelések automatikus átkapcsolását alacsony teljesítményű állapotban. Fő funkciója az, hogy kis teljesítményű vezérlőjeleket használjon a nagy teljesítményű áramkörök működtetésére, ezáltal hatékonyan csökkentve az energiafogyasztást és elkerülve a relé tekercsek és áramkörök túlmelegedését. Az FH56L reteszelő relének két stabil állapota van: alaphelyzetben nyitott (NO) és alaphelyzetben zárt (NC). A felhasználók impulzusjellel indíthatják el az állapotváltást. A kapcsolás befejezése után a relé az utolsó állapotban marad mindaddig, amíg az ellenkező jelet nem veszi újra. Ez a funkció nagyon alkalmassá teszi olyan alkalmazási forgatókönyvekhez, amelyek hosszú távú állapotfenntartást igényelnek, mint például az energiagazdálkodás, az akkumulátortárolás vagy a napenergia-termelő rendszerek. A relé egyfázisú és háromfázisú konfigurációkat támogat, maximum 150A érintkező kapcsolási árammal, DC9V-től DC12V-ig stb., a különböző eszközök igényeinek megfelelően. Mechanikai élettartama akár 1 milliószoros, elektromos élettartama akár 10 000-szeres, az érintkezési feszültség pedig 100 mV alá csökken, ami kiváló stabilitást és tartósságot mutat. Az FH56L reteszelő relé kompakt és könnyen telepíthető, így alkalmas PCB-re szerelhető kivitelekhez. Opcionális segédérintkezői a teljesítmény érintkezési pontok helyzetének figyelésére szolgálnak, tovább növelve a rugalmasságot és a funkcionalitást. Akár ipari automatizálásban, akár autóelektronikában, akár zöld energiában használják, az FH56L reteszelő relé megbízható teljesítményt és hatékony energiagazdálkodási megoldásokat kínál.
