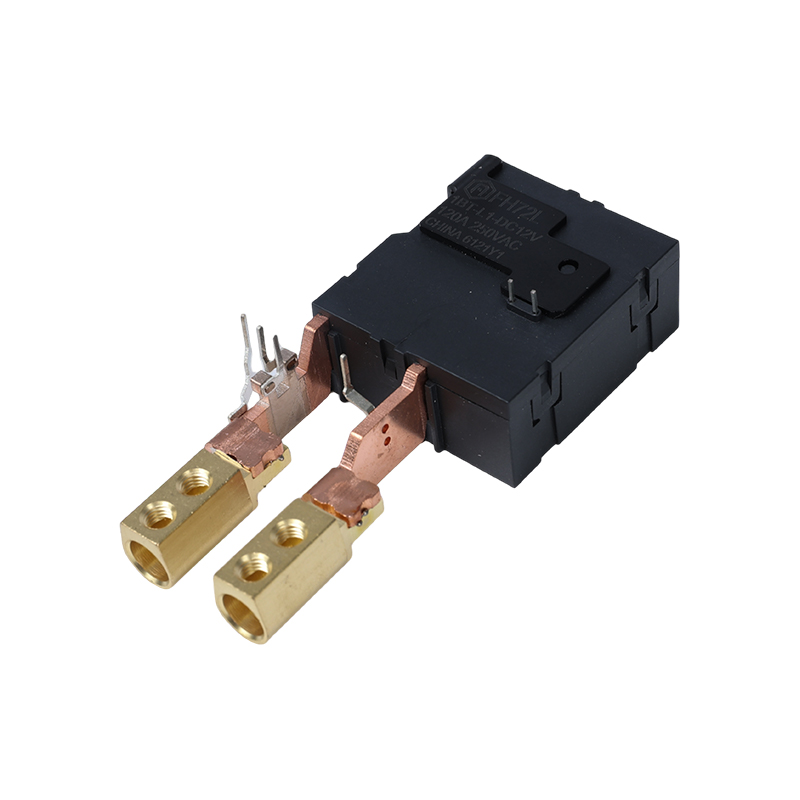

FH72L 120A reteszelő relé

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A, 1B

Érintkezési ellenállás (kezdeti)

≤0,5 mΩ (6VDC 1A)

Kapcsolatfelvételi anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

120A   250 VAC

Max.kapcsolási feszültség

250VAC

Max.kapcsolási áram

120A

Max.kapcsolási kapacitás

25000VA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság

(Kezdő)

A megnyitott névjegyek között

2000 VAC 1 perc

Tekercs és érintkezők között

4000 VAC 1 perc

Zárási idő

≤30 ms

Nyitva tartás

≤30 ms

Mechanikai teljesítmény

Döbbenet

ellenállás

Funkcionális

98m/s ² (10g)

Pusztító

980 m/s ² (100g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

7×10 ³ ops

Elektromos

BE/KI=10S/20S

120A                                                   × 10 ³ műveletek (COSφ=1)

Működési állapot

Környezeti hőmérséklet

-40 ℃ ~ 85 ℃

Páratartalom

5% ~ 85% relatív páratartalom

Felmondás

Dugaszolható tűtípus Csavar típusa (XB)

Egységsúly

kb. 121,8 g (melléklet nélkül)

Építés

Folyasztószer-álló
