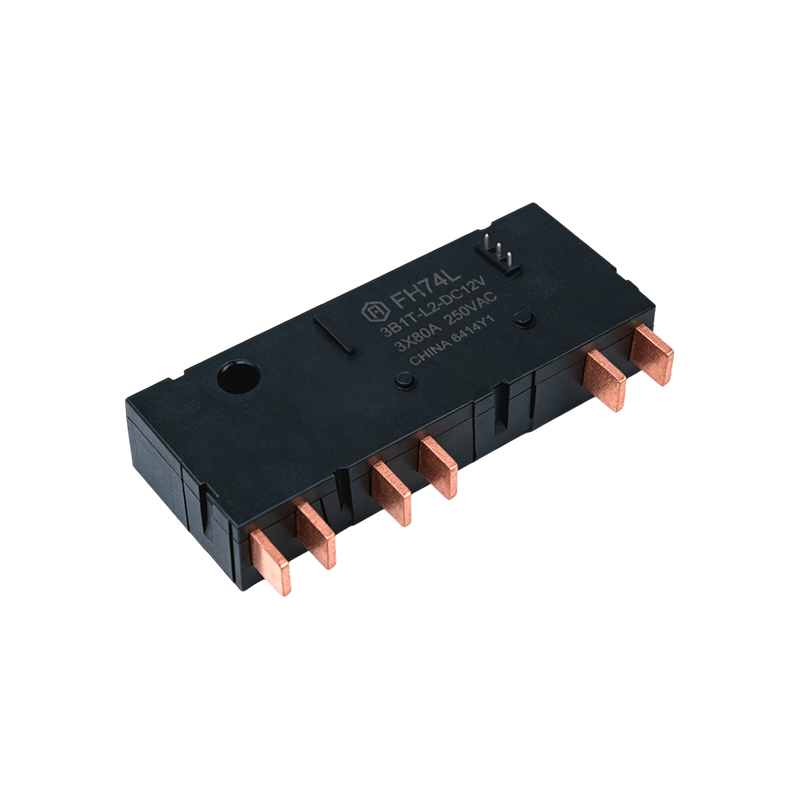

FH74L 120A reteszelő relé

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

3A, 3B

Érintkezési ellenállás (kezdeti)

≤1,0 mΩ (6VDC 1A)

Kapcsolatfelvételi anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

80A   250 VAC

Max. kapcsolási feszültség

276 VAC

Max. kapcsolóáram

100A

Max. kapcsolási kapacitás

27600VA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos szilárdság (kezdeti)

A megnyitott névjegyek között

2000VAC    1 perc

Tekercs és érintkezők között

4000 VAC    1 perc

Zárási idő

≤30 ms

Nyitva tartás

≤30 ms

Mechanikai teljesítmény

Döbbenet

ellenállás

Funkcionális

98m/s ² (10g)

Pusztító

980 m/s ² (100g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

3×10 ⁵ ops

Elektromos

BE/KI=1S/9S

80A   250 VAC                                        1×10 ⁴ műveletek (COSφ=1)

Elektromos UC2(1)

BE/KI=10S/20S

80A   230 VAC

5000ops (COSφ=1)

Összesen 10 000 művelet

5000ops (COSφ=0,5)

Működési állapot

Környezeti hőmérséklet

-40 ℃ ~ 85 ℃

Páratartalom

5% ~ 85% relatív páratartalom

Felmondás

Dugaszolható tűtípus Csavar típusa (XB)

Egységsúly

kb. 270 g (tartozék nélkül)

Építés

Folyasztószer-álló
