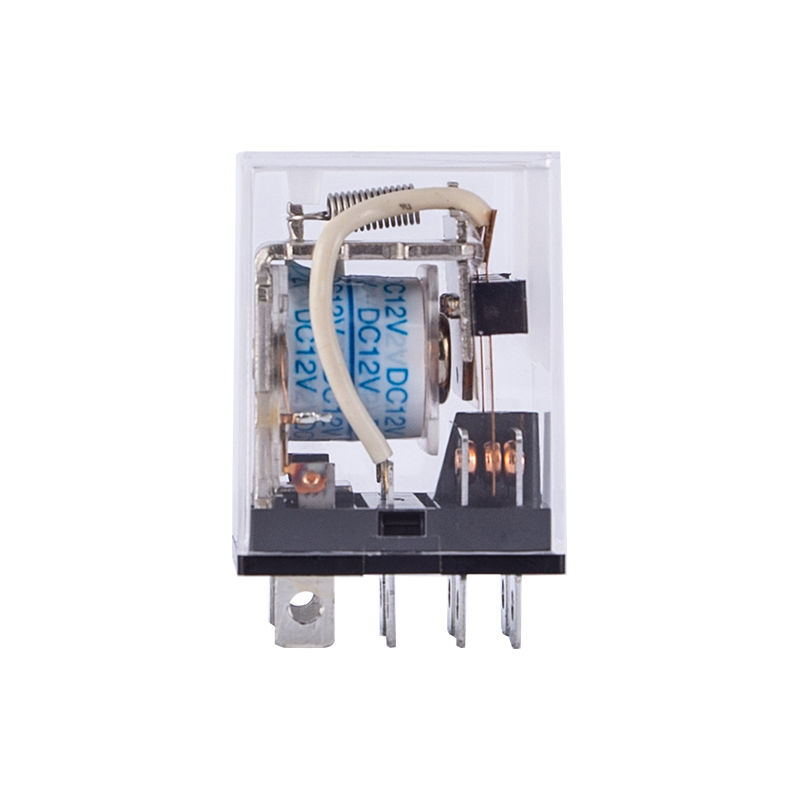

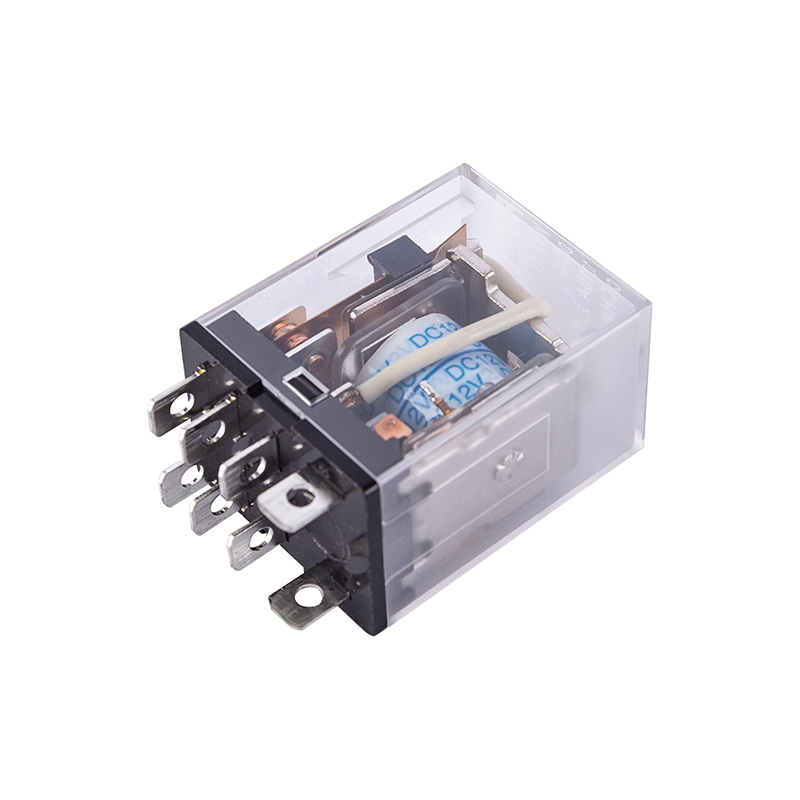

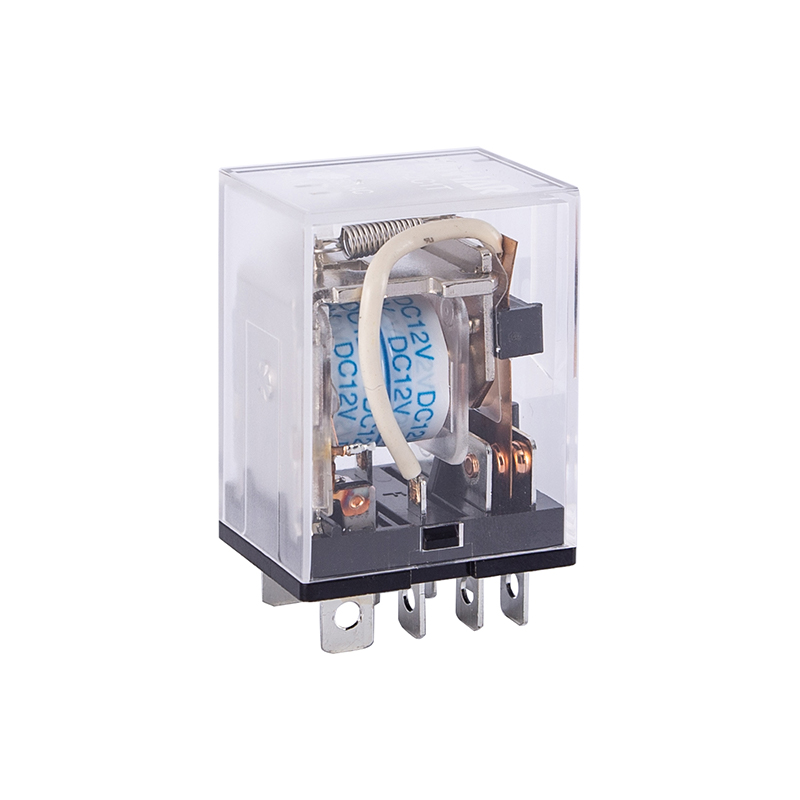

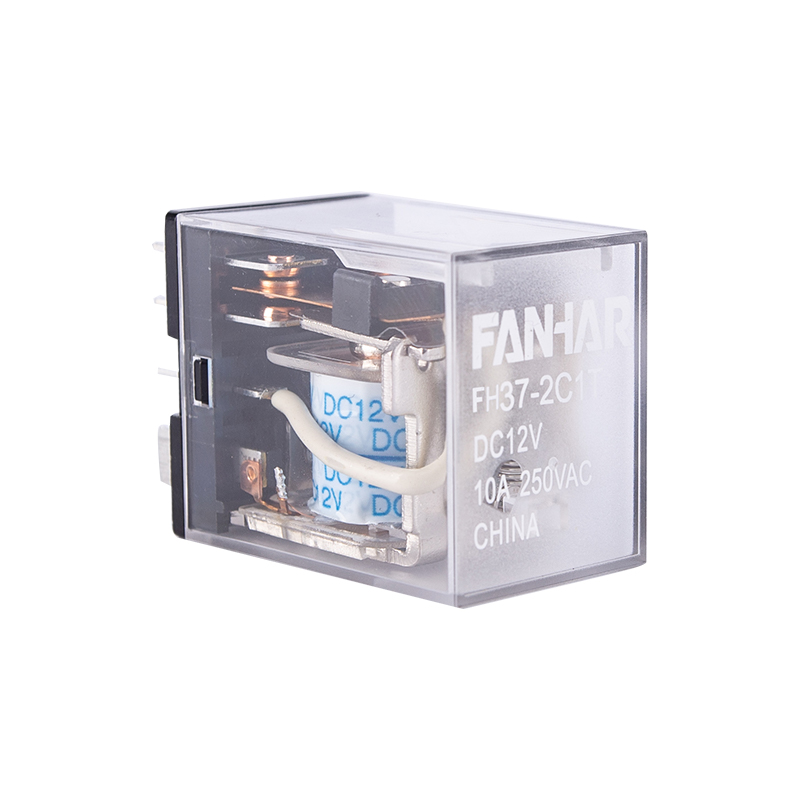

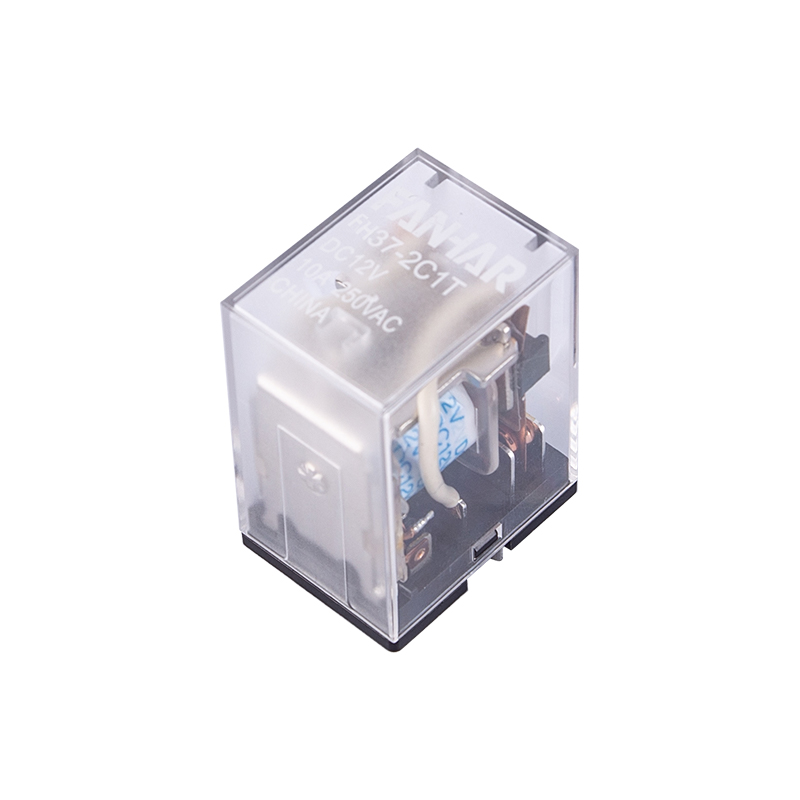

FH37 15A nagyfeszültségű egyenáramú relé

Műszaki adatok

Tétel

Kapcsolatfelvételi adatok lehetőségre

Kapcsolattartási megállapodás

1A, 1B, 1C

2A, 2B, 2C

Érintkezési ellenállás (kezdeti)

100 mΩ (6VDC 1A)

Kapcsolati anyag

AgSnO ₂

Névleges érték

Névleges terhelés (ellenállási terhelés)

15A 250VAC/30VDC

12A 250VAC/30VDC

Max.kapcsolási feszültség

250VAC/30VDC

250VAC/30VDC

Max.kapcsolási áram

15A

12A

Max.kapcsolási kapacitás

3750VA/450W

3000VA/360W

Min.megengedő terhelés

5VDC 100mA

Elektromos

teljesítményt

Szigetelési ellenállás (kezdeti)

1000MΩ (500VDC)

Dielektromos

erőt

(kezdeti)

A megnyitott névjegyek között

1000 VAC, 1 perc

1000 VAC, 1 perc

között

tekercs és érintkezők

1500 VAC, 1 perc

1500 VAC, 1 perc

Ütésellenállási feszültség

1500 VAC, 1 perc

1500 VAC, 1 perc

Működési idő

≤25 ms

Kiadási idő

≤25 ms

Mechanikus

teljesítményt

Döbbenet

ellenállás

Funkcionális

98 m/s2 (10 g)

Pusztító

980 m/s2 (100 g)

Rezgésállóság

10Hz ~ 55Hz 1,5mm DA

Kitartás

Mechanikus

1 × 10 ⁷ ops

Elektromos(Room temperature)

15A 250VAC/30VDC (ellenállás)

1 × 10 ⁵ műveletek (BE/KI= 1 mp/9 mp)

12A 250VAC/30VDC (ellenállás)

1 × 10 ⁵ műveletek (BE/KI= 1 mp/9 mp)

Működtessen

állapot

Környezeti hőmérséklet

-40 ℃ ~ 70 ℃

Páratartalom

5–85%

Felmondás

PCB, beillesztés

Egységsúly

Kb.37g

Építés

Folyasztószer-álló
