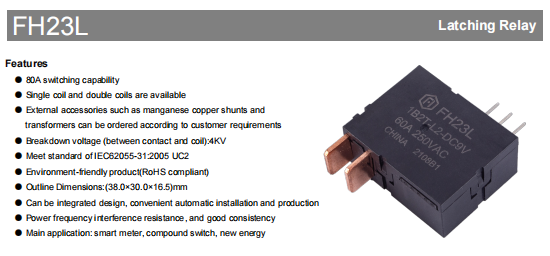

A FH23L nagy teljesítményű elektromos reteszelő relé intelligens mérőkhöz, összetett kapcsolókhoz és új energetikai alkalmazásokhoz tervezték. Erőteljes, 80A-es kapcsolási kapacitásával és kiváló elektromos teljesítménnyel az FH23L stabilan működik zord környezetben is, és megfelel az IEC62055-31:2005 UC2 szabvány követelményeinek.

Alapvető előnyei

Energiahatékony: A mágneses visszatartású kialakítás csak kapcsolási állapotban igényel elektromos energiát, jelentősen csökkentve az energiafogyasztást

Ultra terhelés: 80A maximális kapcsolási áram, 15.000VA kapcsolási kapacitás, nagy teljesítményigényt kielégít

Hosszú élettartam: Mechanikai élettartam akár 100 000 ciklus, elektromos élettartam 5 000 ciklus (UC2 szabvány)

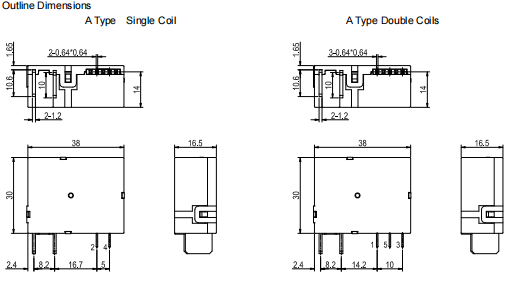

Kompakt kialakítás: Kompakt méret 38,0 x 30,0 x 16,5 mm, könnyen automatizálható Telepítés

Környezetvédelmi megfelelőség: RoHS-kompatibilis, zöld termék

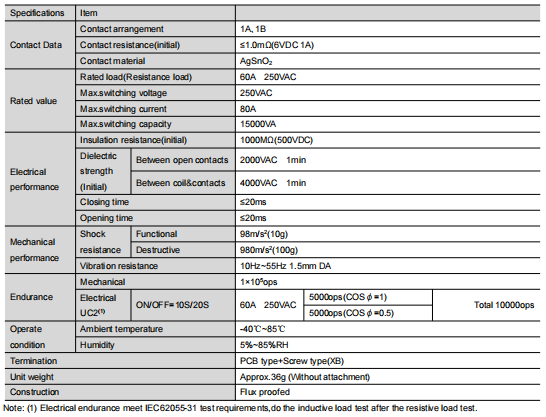

A műszaki paraméterek kiemelése

Elektromos jellemzők

Érintkezési ellenállás: ≤1,0 mΩ (kezdeti érték)

Szigetelési ellenállás: 1000MΩ (500VDC)

Feszültségállóság: 2000 VAC (1 perc)

Kapcsolási idő: ≤20ms (zárás/leválasztás)

Környezeti alkalmazkodás

Üzemi hőmérséklet: -40 ℃ ~ 85 ℃ Széles hőmérsékleti tartomány

Páratartalom tartomány: 5% ~ 85%RH

Rezgésállóság: 10Hz ~ 55Hz, 1,5mm amplitúdó

Ütésállóság: Funkcionális 98m/s² (10g), roncsolásos 980m/s² (100g)

Sokoldalú konfigurációk

A FH23L provides flexible configuration options to meet the needs of different applications:

Tekercstípus opciók

Egytekercses változat: helytakarékos, egyszerűsíti a vezetékezést

Dual Coil változat: független nyitás és zárás szabályozása, megbízhatóbb működés Megbízható

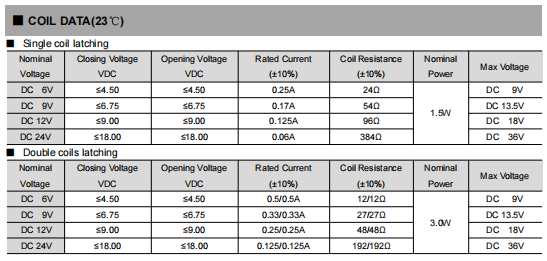

Feszültség specifikáció

Számos egyenfeszültséget támogat: 6V/9V/12V/24V, minden feszültségspecifikáció részletes blokkoló/kioldó feszültségparamétereket biztosít

Opcionális tartozékok

Külső tartozékok, például mangán-réz söntök és transzformátorok az ügyfelek igényei szerint állnak rendelkezésre

Tipikus alkalmazási forgatókönyvek

Intelligens mérőrendszer: precíz vezérlés, alacsony energiafogyasztású működés

Új energetikai berendezések: napkollektoros inverterek, szélenergia szabályozó rendszer

Kompozit kapcsolókészülék: nagy megbízhatóság Áramköri kapcsolás

Intelligens otthon rendszer: DIN-sínre szerelhető, helytakarékos

Telepítési és használati ajánlások

Az ajánlott hajtási feszültség a névleges feszültség 1-1,5-szerese

Impulzusszélesség ≥50 ms, kerülje a hosszan tartó (1 percnél tovább) feszültséget

A terhelési kapcsokhoz pontforrasztás javasolt, kerülje az újrafolyós forrasztást vagy a hullámforrasztást

Használat előtt ellenőrizze a relék állapotát, és szükség esetén állítsa vissza

Testreszabott szolgáltatás

Az FH23L támogatja a személyre szabott testreszabást, beleértve az érintkező anyagokat, a PCB rögzítési típusát, a tekercs konfigurációját stb. Mérnöki csapatunk professzionális műszaki támogatást és megoldásokat tud nyújtani.

Forduljon hozzánk még ma az FH23L elektromos reteszelő relék optimális konfigurációjához, amely megbízható kapcsolási megoldásokat kínál intelligens mérőihez és új energetikai projektjeihez!

A FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
