FH63NE 120A nagyáramú új energiarelé – fotovoltaikus energiatároláshoz és ipari tápegységekhez tervezve

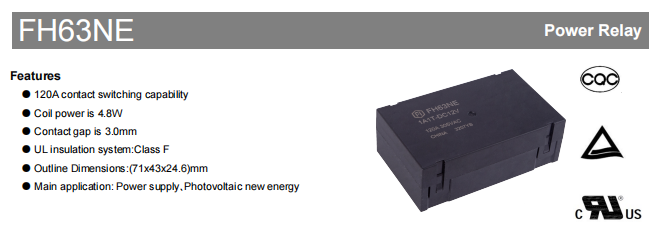

A FH63NE egy nagy teljesítményű, nagyáramú új energia relé a FANHAR által kifejlesztett fotovoltaikus (PV) új energia- és áramellátó rendszerekhez. 120A-es érintkezőkapcsolási képességgel, 71 mm × 43 mm × 24,6 mm-es méretekkel, F osztályú UL szigetelési rendszerrel és 3,0 mm-es érintkezési távolsággal rendelkezik. Kiváló elektromos teljesítményével, robusztus biztonsági kialakításával és átfogó nemzetközi tanúsítványaival az FH63NE ideális választássá vált olyan igényes alkalmazásokhoz, mint a PV inverterek, energiatároló rendszerek és ipari tápegységek.

Az új energiaipar gyors növekedésének hátterében a PV-inverterek és az energiaátalakító rendszerek (PCS) beépített kapacitása jelentősen megnőtt, ami az új energiarelék iránti keresletet növeli. Az elektromos töltőcölöpök, a fotovoltaikus inverterek és az energiatároló rendszerek kulcsfontosságú elektronikus kapcsolóelemeiként az új energiát biztosító váltakozóáramú reléknek meg kell felelniük a magas feszültségre, nagy áramerősségre, nagy szigetelési szilárdságra és hosszú elektromos élettartamra vonatkozó szigorú követelményeknek. Az FH63NE-t pontosan erre az iparági trendre reagálva fejlesztették ki, hatékonyan kielégítve a nagyáramú, nagy megbízhatóságú relék iránti sürgető piaci igényeket.

Főbb elektromos jellemzők: Terhelhetőség, reakcióképesség, szigetelés és érintkezőanyag

Nagy terhelhetőség

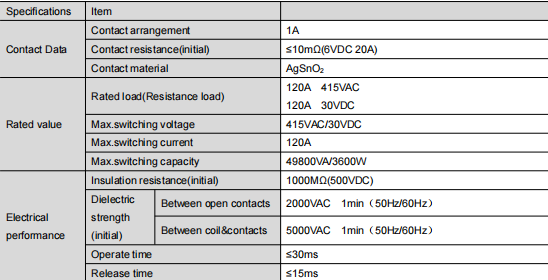

A FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Gyors reagálás és hosszú élettartam

A relé ≤30ms üzemidővel és ≤15ms kioldási idővel rendelkezik a gyors reagálás érdekében. A mechanikai állóképesség 1×106 művelet. Az elektromos élettartam eléri az 1×10⁶ műveletet 85°C-os környezeti hőmérsékleten, 120A 415VAC ellenállásos terhelés mellett (BE/KI = 1s/9s). Ez a tartósság kiváló a hasonló nagyáramú relék között, és megfelel a PV rendszerek hosszú távú stabilitási követelményeinek.

Kiváló szigetelés és dielektromos szilárdság

A FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Speciális érintkezési anyag

A FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

A tekercs specifikációi és energiahatékony kialakítás

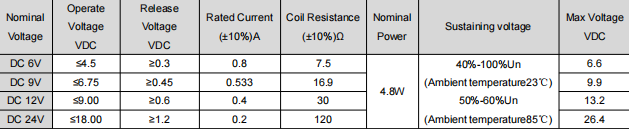

A FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Kiválasztási tippek:

A coil rated voltage should match the control system supply, considering power fluctuations.

A tekercs fűtésének csökkentése érdekében használja a tartófeszültség funkciót (40% ~ 100% Un), de ügyeljen arra, hogy a tartófeszültség ne legyen alacsonyabb az üzemi feszültségnél, és ne haladja meg a maximális folyamatos feszültséget.

A tekercs ellenállása 85 ℃-nál nő, és ennek megfelelően változik a működési feszültség; elegendő mozgásteret biztosítanak a gyakorlati alkalmazásokban.

Biztonsági jóváhagyások és megfelelőség

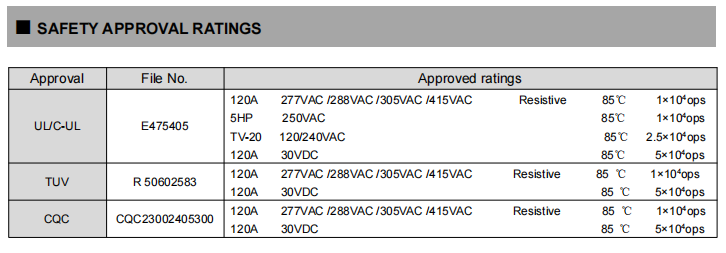

A FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Környezeti alkalmazkodóképesség és mechanikai teljesítmény

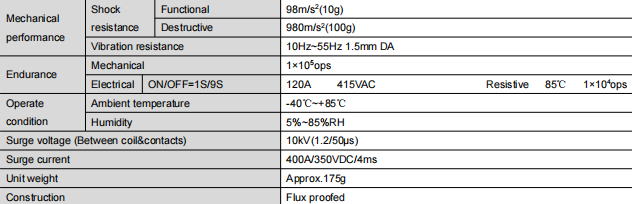

A FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

A product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

Méretek és beépítési megjegyzések

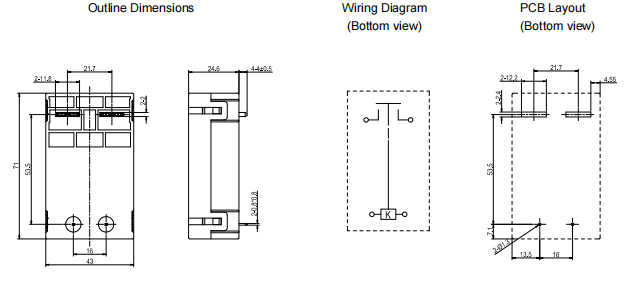

Körvonalméretek: 71×43×24,6 mm (H×Sz×Ma).

A tűtávolság és a nyomtatott áramköri lap elrendezése: A megadott tűrések nélküli méretekhez ≤1 mm tűrés ±0,2 mm, 1 mm ~ 5 mm tűrés ± 0,3 mm, ≥ 5 mm tűrés ± 0,5 mm; A NYÁK-elrendezés meghatározatlan tűrés mindig ±0,1 mm.

Forrasztás: Réz terhelésű kapcsok – ajánlott forrasztási hőmérséklet 260℃±5℃, idő 3-5 másodperc; kerülje a hosszan tartó magas hőmérsékletet, hogy elkerülje a tekercs vagy az érintkezők károsodását.

Védelem: Folyasztószerálló szerkezet, ellenáll a hullámforrasztási folyasztószer szennyeződésének, de nem meríthető tisztító oldószerekbe.

Kezelés: Kerülje a leejtést vagy a külső ütést, hogy elkerülje az érintkező deformációját vagy a paramétereltérést.

Tipikus alkalmazási forgatókönyvek

120A-es nagyáramú kapcsolási képességével és nagy megbízhatóságával az FH63NE elsősorban a következő területeken használható:

Fotovoltaikus új energia : Támogatja a PV string és a nagyáramú hurok vezérlést, alkalmas AC oldali biztonsági leválasztásra napelemes rendszerekben.

Tápegységek : Terheléskapcsolás ipari tápegységekhez és UPS-rendszerekhez.

EV töltő cölöpök : Áram be/ki vezérlése elektromos járművek töltőberendezéséhez.

Széles üzemi hőmérséklet-tartománya, kiváló szigetelése és feszültségálló kialakítása különösen alkalmassá teszi a zord kültéri és ipari környezetben való használatra.
