W11 sorozatú teljesítményrelé: 10 A magas kapcsolási képesség, 200 mW ultraalacsony tekercs energiafogyasztás, 5 kV magas ellenállású feszültség

A modern ipari automatizálásban és intelligens otthoni alkalmazásokban a relé teljesítménye kritikus a berendezés stabilitása és hatékonysága szempontjából. A W11 relé , kiemelkedő teljesítményével és megbízhatóságával ideális választás ipari ellenőrzés , intelligens otthon és 5G kommunikációs energiagazdálkodás. Az alábbiakban a W11 relé részletes bemutatása található, amely segít megérteni annak jellemzőit és előnyeit.

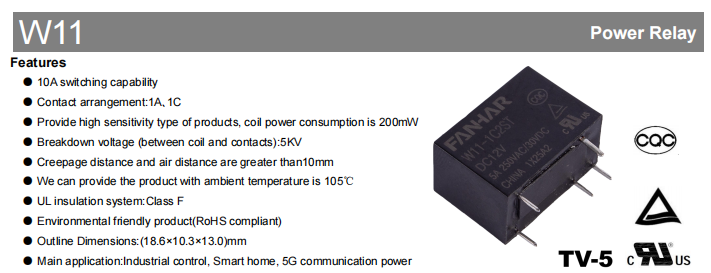

Termékjellemzők

10A kapcsolási képesség: A W11 relé akár 10A áramterhelést is képes kezelni, kielégítve a különféle ipari és háztartási alkalmazások igényeit.

Nagy áttörési feszültség: Az 5 kV-os áttörési feszültség (a tekercs és az érintkezők között) rendkívül magas biztonságot és megbízhatóságot biztosít.

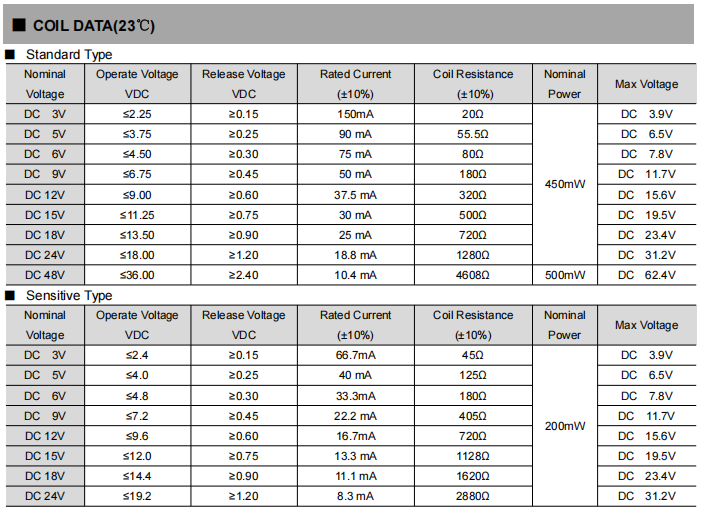

Nagy érzékenység: Rendelhető egy nagy érzékenységű változat is akár 200 mW-os tekercs energiafogyasztással és gyors válaszidővel.

Környezetbarát kialakítás: RoHS-kompatibilis, környezetbarát.

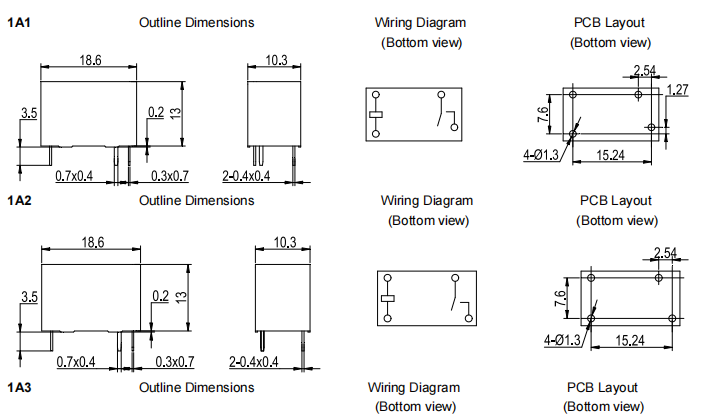

Kompakt méretek: A kis körvonalméretek (18,6 × 10,3 × 13,0 mm) megkönnyítik a különféle eszközökbe való integrálását.

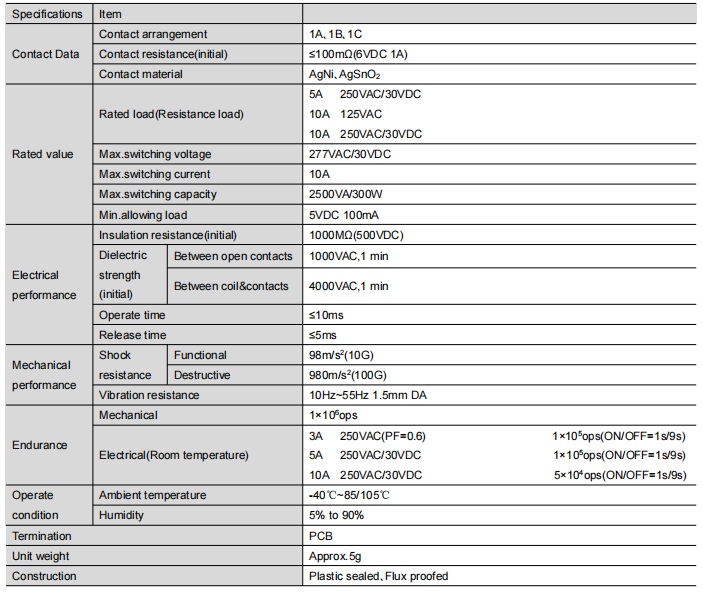

Termékparaméterek

Kapcsolatfelvétel: 1A (egy Form A, SPST-NO) és 1C (egy Form C, SPDT), hogy megfeleljenek a különböző áramkör-tervezési követelményeknek.

Érintkezési ellenállás (kezdeti): ≤100mΩ (6VDC 1A-nál), ami hatékony áramátvitelt biztosít.

Kapcsolattartó anyag: AgNi és AgSnO₂, amelyek kiváló vezetőképességet és tartósságot biztosítanak.

Névleges terhelés: 5A 250VAC/30VDC, 10A 125VAC; maximális kapcsolási feszültség 277VAC/30VDC; maximális kapcsolási áram 10A; maximális kapcsolási teljesítmény 2500VA/300W; minimális megengedett terhelés 5VDC 100mA.

Teljesítmény áttekintése

Szigetelési ellenállás (kezdeti): Akár 1000 MΩ (500 VDC-n), erős elektromos szigetelést biztosít.

Dielektromos szilárdság (kezdeti): 1000 VAC 1 percig a nyitott érintkezők között; 4000 VAC 1 percig a tekercs és az érintkezők között.

Működési idő: ≤10 ms; Kiadási idő: ≤5ms, gyors választ biztosítva.

Mechanikai teljesítmény: Ellenáll 98m/s² (10G) funkcionális ütésnek és 980m/s² (100G) pusztító ütésnek; rezgésállóság 10Hz ~ 55Hz 1,5mm dupla amplitúdóval.

Kitartás: Mechanikai élettartam 1×10⁶ műveletig; elektromos élettartam 1×10⁵ műveletig meghatározott feltételek mellett (BE/KI = 1s/9s).

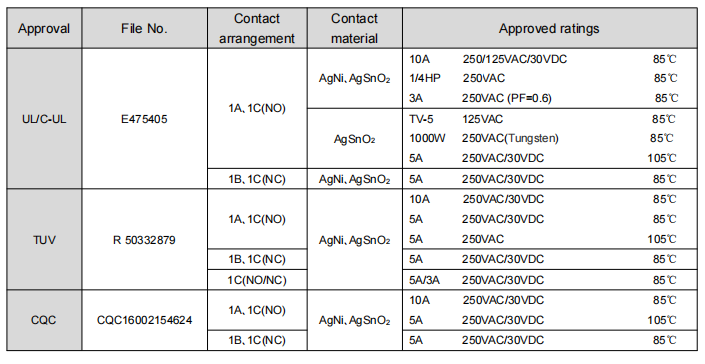

Teljes biztonsági jóváhagyások

A W11 sorozatú relé több nemzetközi biztonsági jóváhagyással is rendelkezik, ami megkönnyíti a globális értékesítést:

UL/C-UL (E475405): Jóváhagyva többek között 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) és 5A 250VAC/30VDC (105℃) terhelési besorolásokhoz.

TUV (R 50332879): 10A 250VAC/30VDC (85℃) és 5A névleges feszültséghez engedélyezett.

CQC (CQC16002154624): Jóváhagyva 10A 250VAC/30VDC (85℃) és 5A 250VAC/30VDC (105℃).

Tipikus alkalmazások

Ipari vezérlés : Motorok és egyéb gépek vezérlésére használják a gyártósorokon.

Okos Otthon : Stabil áramszabályozást biztosít az intelligens készülékekben.

5G kommunikációs teljesítmény: Hatékony áramváltást kínál az 5G bázisállomás energiagazdálkodásában.

Következtetés

A W11 relé kiemelkedő teljesítményével és széles körű alkalmazási lehetőségeivel ideális választás ipari vezérléshez és okosotthoni eszközökhöz. Akár szélsőséges hőmérsékleten, akár nagyáramú kapcsolást igénylő alkalmazásokban működik, a W11 stabil és biztonságos megoldást kínál. Lépjen kapcsolatba velünk még ma, ha többet szeretne megtudni a W11-ről, és hagyja, hogy professzionális csapatunk segítsen kiválasztani az alkalmazásához legmegfelelőbb relémodellt. Haladjunk együtt egy hatékonyabb és megbízhatóbb intelligens vezérlési jövő felé.
