W12T 40A teljesítményrelé | PCB relé elektromos járművek töltéséhez és fotovoltaikus rendszerekhez

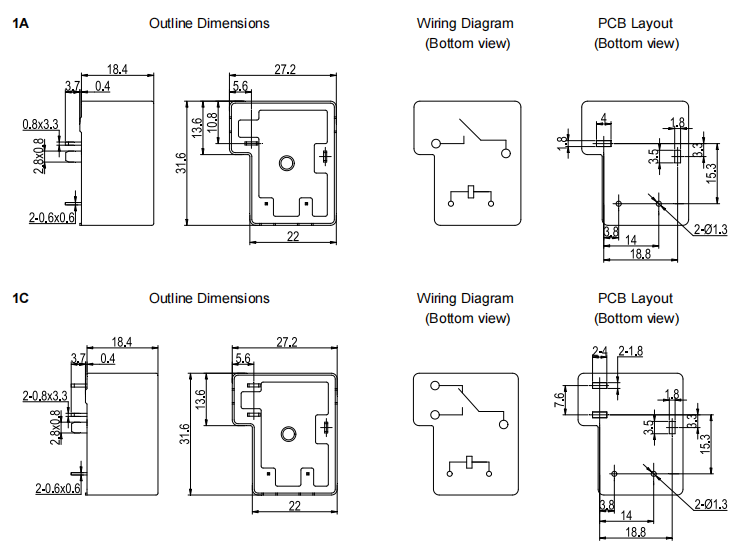

W12T a FANHAR Electronics által elindított 40A-es teljesítményrelé, amelyet nagy teljesítményű teljesítményszabályozási alkalmazásokhoz, például elektromos járművekhez, töltőcölöpökhöz és fotovoltaikus (PV) megújuló energiarendszerekhez terveztek. A relé 40A-es érintkezőkapcsolási képességgel, a tekercs és az érintkezők közötti maximális dielektromos ellenállási feszültséggel 4000 VAC, valamint az opcionális ≥2,1 mm-es érintkezőrésszel rendelkezik. A nagy terhelésű kapcsolási teljesítmény biztosítása mellett az új energetikai berendezések elektromos szigetelésére és biztonságára vonatkozó követelményeknek is megfelel. A kompakt NYÁK-ra szerelhető kivitelnek köszönhetően a W12T mindössze 31,6 × 27,2 × 18,4 mm méretű, és a tekercsfeszültség-opciók széles skálájában kapható, hogy megfeleljen a különféle berendezések tervezési igényeinek. Széles körben használják az új energia-szabályozó rendszerekben.

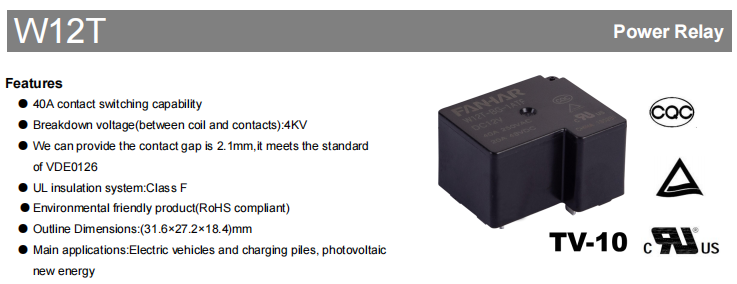

1. Termékjellemzők

40A nagyáramú kapcsolási képesség
A W12T névleges vezérlési terhelése 40A 250VAC. A standard típus 20A 30VDC DC terhelést támogat, míg a BG típus 20A 48VDC DC terhelést. A maximális kapcsolási kapacitás eléri a 10000VA-t, ami megfelel a nagy teljesítményű berendezések teljesítményszabályozási követelményeinek.

Nagy szigetelési teljesítmény a fokozott rendszerbiztonság érdekében
Az új energetikai berendezések szigetelési követelményeinek kielégítésére a W12T kiváló elektromos szigetelést kínál:

Maximális dielektromos ellenállási feszültség a tekercs és az érintkezők között: 4000 VAC

Az érintkezők közötti dielektromos ellenállási feszültség (BG típus): 2500 VAC

Kezdeti szigetelési ellenállás: 1000MΩ (500VDC-nél)

A kiváló szigetelési teljesítmény hozzájárul a jobb üzembiztonsághoz és megbízhatósághoz.

Opcionális érintkezési távolság ≥2,1 mm
A W12T BG típus ≥2,1 mm-es érintkezési távolságot biztosít, amely megfelel az európai VDE0126 fotovoltaikus szabványnak. Ez kielégíti a nagyobb érintkezési távolságok iránti igényt bizonyos PV rendszeralkalmazásokban.

Kiváló minőségű érintkezőanyag
A W12T sorozat AgSnO₂-t (ezüst-ón-oxidot) használ érintkező anyagként. Az AgSnO₂ kiváló íverózióállóságot, alacsony és stabil érintkezési ellenállást, jó hővezető képességet és kiváló hegesztésgátló teljesítményt mutat. Hatékonyan csökkenti az ívet és meghosszabbítja a relé élettartamát.

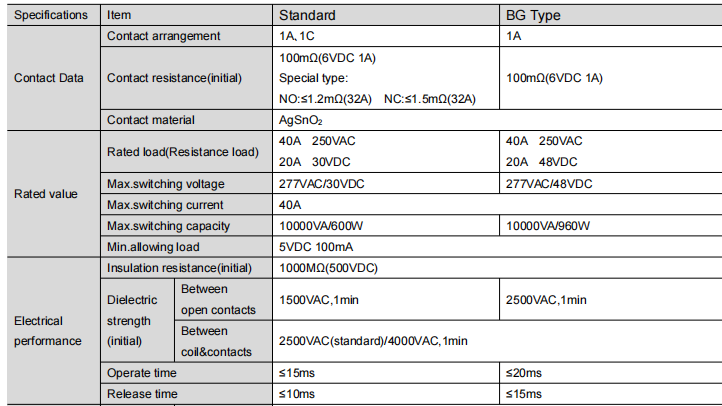

2. Teljesítményparaméterek

A tekercsfeszültség opciók széles választéka
A különféle vezérlőrendszer-konstrukciókhoz a W12T többféle tekercsfeszültséggel is elérhető, beleértve:
[Lásd a tekercs specifikációs táblázatát az eredeti adatlapon]

Standard típusú tekercs névleges teljesítménye: 900mW

BG típusú tekercs névleges teljesítménye: 1400mW

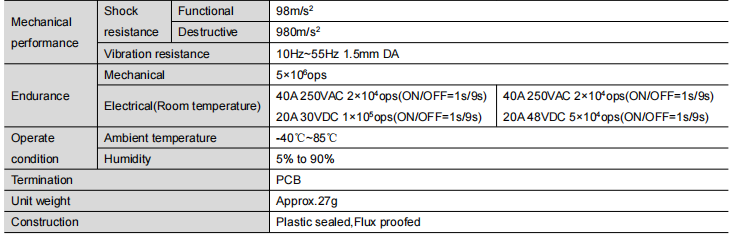

Stabil és megbízható mechanikai és elektromos teljesítmény
A W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mechanikai élettartam: 5 millió művelet

Elektromos élettartam:

40A 250VAC: 20 000 művelet

20A 30VDC (standard típus): 100 000 művelet

20A 48VDC (BG típus): 50 000 művelet

Működési idő (standard típus): ≤15ms

Kiadási idő (standard típus): ≤10ms

Működési hőmérséklet tartomány: -40°C és 85°C között , alkalmas különféle ipari és új energetikai berendezésekhez.

Többféle biztonsági jóváhagyás

A W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Ezek a tanúsítványok 40A AC terhelésre és 20A DC terhelésre vonatkoznak, támogatva a termék használatát a különböző piacokon.

3. Tipikus alkalmazási területek

A termék adatlapja szerint a W12T-t elsősorban a következőkben használják:

Elektromos járművek (EV)

Új energetikai járművek töltőcölöpöi

Fotovoltaikus (PV) megújuló energiát hasznosító berendezések

Nagyáramú kapcsolási képessége és szigetelési teljesítménye megfelel a fenti alkalmazások teljesítményszabályozási követelményeinek.

4. Miért válassza a W12T teljesítményrelét?

Az új energiaszektor számára tervezett 40A-es teljesítményreléként a W12T egyesíti a nagy terhelhetőséget, a szigetelési teljesítményt és a megbízhatóságot. A legfontosabb előnyök közé tartozik:

40A AC terhelés kapcsolási képesség

Akár 4000 VAC dielektromos ellenállás a tekercs és az érintkezők között

Opcionális érintkezési távolság ≥2,1 mm, megfelel a VDE0126 PV szabványnak

Széles tekercsfeszültség tartomány 5V-tól 110VDC-ig

UL F osztályú szigetelőrendszer

Működési hőmérséklet tartomány -40°C és 85°C között

UL, TÜV, CQC stb. tanúsított.

Alkalmas elektromos járművekhez, töltőcölöpökhöz, fotovoltaikus és egyéb új energetikai alkalmazásokhoz

5. Összegzés

A W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
