Otthon / Hírek / Ipari hírek / FH12 40A teljesítményrelé ipari vezérléshez, ponthegesztéshez és tápegységekhez
A FH12 teljesítményrelé ipari vezérlések, ponthegesztőgépek és tápegységek nagyáramú kapcsolására szolgál. Maximális kapcsolási árammal rendelkezik 40A , dielektromos szilárdsága 2500 VAC a tekercs és az érintkezők között és a F osztályú UL szigetelőrendszer , az FH12 megbízható elektromos teljesítményt nyújt az igényes ipari alkalmazásokhoz. Mindkettőben elérhető műanyag zárással és folyásálló konstrukciók esetén a különböző működési környezeteknek megfelelően választható.

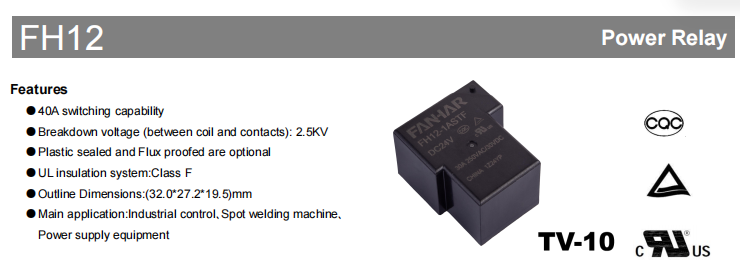

1. Az FH12 főbb jellemzői Teljesítményrelé
40A kapcsolási képesség
A FH12 supports a maximum switching current of 40A maximális kapcsolási kapacitással 7500VA , így alkalmas a megbízható nagyáramú kapcsolást igénylő alkalmazásokhoz.
Megbízható elektromos szigetelés
A relay provides an insulation resistance of 1000MΩ (500VDC) és a dielectric strength of 2500 VAC a tekercs és az érintkezők között , segít fenntartani a biztonságos elektromos szigetelést működés közben.
Több kapcsolati konfiguráció
A FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
lehetővé teszi a felhasználók számára a megfelelő konfiguráció kiválasztását a különböző áramkörökhöz.
Műanyag tömített vagy folyasztószerálló szerkezet
Két felépítési lehetőség áll rendelkezésre: folyékony és műanyag tömített.
Az adatlap szerint a fluxusmentes változat tiszta környezetbe ajánlott, míg a műanyag tömített változat poros vagy korrozív gázokat, mint például H2S, SO₂ és NO₂ tartalmaz.
F osztályú szigetelőrendszer
A FH12 complies with the UL F osztályú szigetelőrendszer , megfelel az ipari elektromos berendezések nemzetközi szigetelési követelményeinek.

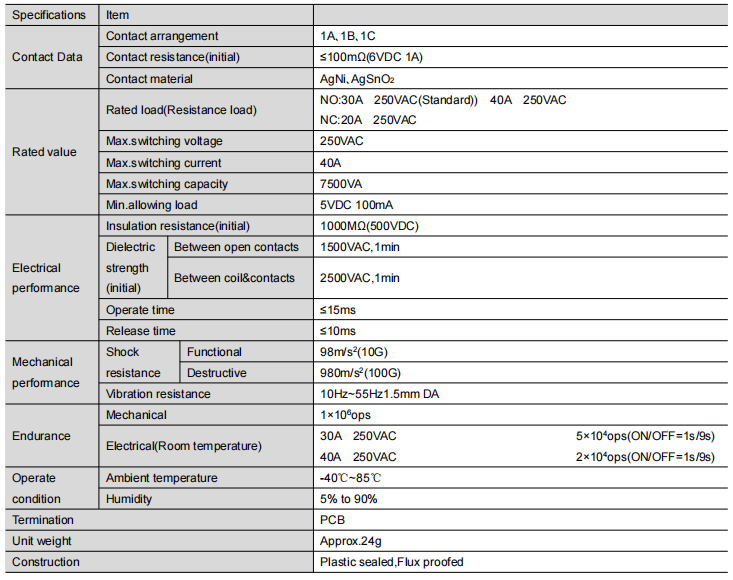

2. Műszaki előírások
3. Teljesítmény
A FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Elektromos teljesítmény
- Szigetelési ellenállás: 1000MΩ (500VDC)
- Dielektromos szilárdság a nyitott érintkezők között: 1500 VAC 1 percig
- Dielektromos szilárdság a tekercs és az érintkezők között: 2500 VAC 1 percig
Működési sebesség
- Működési idő: ≤15 ms
- Kiadási idő: ≤10 ms
Mechanikai teljesítmény
- Funkcionális ütésállóság: 98 m/s² (10G)
- Pusztító ütésállóság: 980 m/s² (100 G)
- Rezgésállóság: 10Hz-55Hz, 1,5mm dupla amplitúdó
Élettartam
- Mechanikai tartósság: 1 × 10⁶ művelet
- Elektromos tartósság:
- 30A 250VAC: 5 × 10⁴ művelet
- 40A 250VAC: 2 × 10⁴ művelet

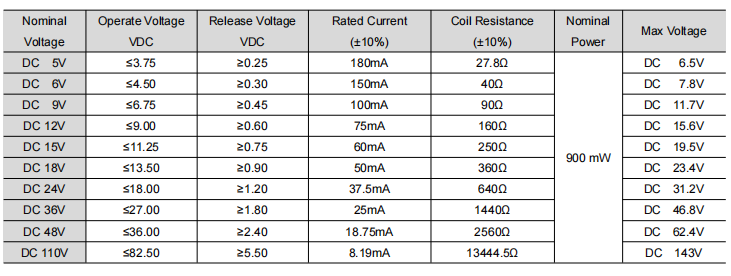

4. Elérhető tekercsfeszültségek
A FH12 supports multiple DC coil voltage options, including:
5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V és 110 V DC , lehetővé téve a relé számára, hogy megfeleljen a különböző rendszerfeszültség-követelményeknek.
5. Tipikus alkalmazások
A termék adatlapja szerint az FH12 elsősorban a következőkre készült:
Alkalmas nagyáramú terhelések megbízható kapcsolását igénylő ipari vezérlőberendezésekhez.
Ponthegesztő gépek
Ponthegesztő berendezésekhez tervezték, ahol stabil relé kapcsolási teljesítményre van szükség.
Tápegységek
Olyan tápegységekre vonatkozik, amelyek megbízható kapcsolási teljesítményt igényelnek a megadott elektromos névleges értékeken belül.

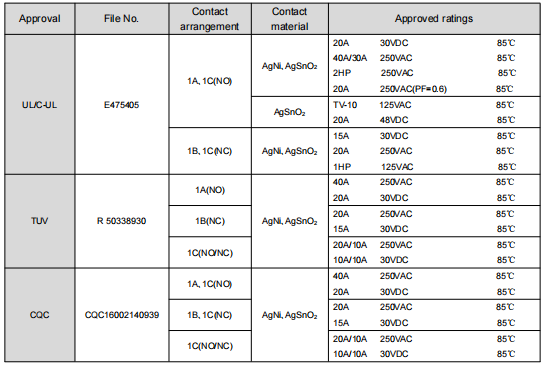

6 . Biztonsági tanúsítványok
A FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
A approved ratings vary depending on the contact arrangement and contact material.
7. Gyakran Ismételt Kérdések (GYIK)
1. kérdés: Mekkora az FH12 teljesítményrelé maximális kapcsolási árama?
A FH12 supports a maximum switching current of 40A és a maximum switching capacity of 7500VA .
Q2: Milyen kapcsolattartási lehetőségek állnak rendelkezésre?
A relay is available in 1A (normál nyitott), 1B (normál zárt) és 1C (átváltás) érintkező konfigurációk.
Q3: Milyen tekercsfeszültség opciók állnak rendelkezésre?
A FH12 supports DC coil voltages of 5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V és 110 V .
4. kérdés: Milyen kapcsolatfelvételi anyagok állnak rendelkezésre?
A relay offers AgNi és AgSnO2 érintkezési anyagok. Az adatlap szerint AgSnO2 kontaktusok ajánlottak nagy túlfeszültségű alkalmazásokhoz.
5. kérdés: Milyen üzemi hőmérsékletet támogat az FH12?
A specified ambient operating temperature is -40°C és 85°C között , üzemi páratartalom tartományban 5-90% .
6. kérdés: Milyen tanúsítványokkal rendelkezik az FH12?
A FH12 has obtained UL/cUL, TÜV és CQC biztonsági tanúsítványok, jóváhagyott minősítéssel a termék konfigurációjától függően.
8. Következtetés
A FH12 40A teljesítményrelé ötvözi a nagy kapcsolási kapacitást, a megbízható elektromos szigetelést, a több érintkezős konfigurációt és a rugalmas konstrukciós lehetőségeket egy kompakt kialakításban. Támogatja az egyenáramú tekercs feszültségét 5V és 110V között és által hitelesített UL/cUL, TÜV és CQC , ipari vezérléshez, ponthegesztő gépekhez és tápegységekhez tervezték, meghatározott működési feltételek mellett.
További műszaki információkért, rendelési részletekért vagy termékválasztási támogatásért forduljon a következőhöz: Fanhar Electronics a legújabb FH12 termékdokumentációért és az alkalmazási segítségért.
