FH28 relék: nagy teljesítményű autóelektronikai és automatizálási megoldások

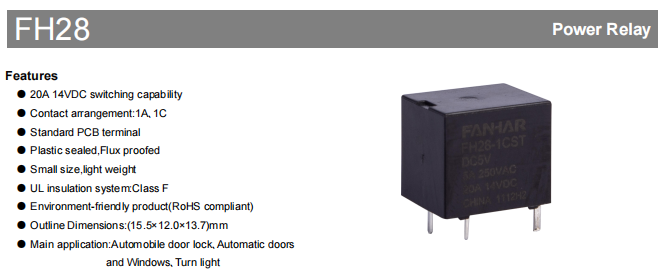

Az FH28 relé a Zhejiang Fanhar Electronics Co., Ltd. által gyártott, nagy teljesítményű PCB-re szerelt relé, amelyet autóelektronikai és automatizálási vezérlőrendszerekhez szánnak.  Ez a relé műanyag tömítéssel rendelkezik, 20A kapcsolási kapacitással rendelkezik 14 VDC-n, kompakt méretei 15,5 x 12,0 x 13,7 mm, súlya körülbelül 6 gramm, és megfelel az RoHS környezetvédelmi előírásoknak.

Kiváló elektromos teljesítmény

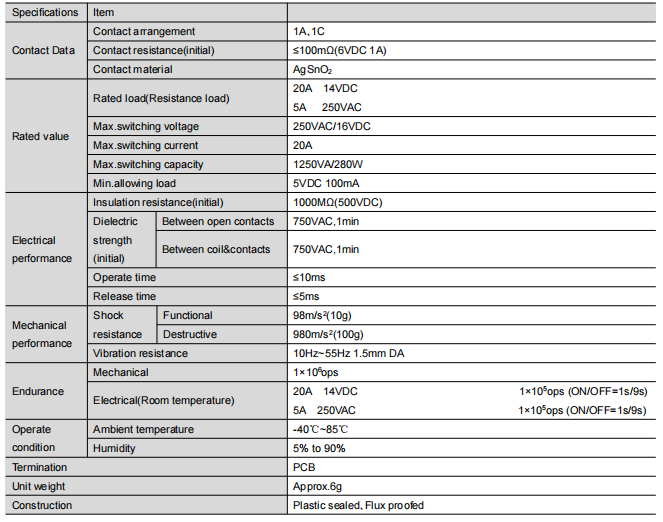

Kapcsolati jellemzők

Speciális ötvözött érintkezési anyagokat használnak, és a kezdeti érintkezési ellenállást szigorúan 100 mΩ-on belül ellenőrzik (vizsgálati állapot 6 VDC 1A).

Az alacsony érintkezési ellenállás biztosítja, hogy a jelátviteli veszteség minimális legyen, különösen alkalmas precíziós vezérlőrendszerekhez.

Az érintkezési felület speciálisan kezelt, hogy hatékonyan gátolja az ívképződést és meghosszabbítsa az élettartamot.

Terhelhetőség

Kettős besorolású kivitel: 20A/14V DC és 5A/250V AC.

Maximális kapcsolási kapacitás 1250VA/280W-ig, hogy megfeleljen a legtöbb autóelektronikai követelménynek.

A minimálisan megengedett terhelés akár 5 VDC/100 mA, alkalmazkodva az apró jelváltási forgatókönyvekhez.

Szigetelési jellemzők

Kezdeti szigetelési ellenállás 1000MΩ-ig (500VDC tesztfeszültség)

Érintkezők közötti feszültség 750 VAC feszültségnek ellenáll 1 percig meghibásodás nélkül

UL F osztályú szigetelési osztály a biztonság és megbízhatóság érdekében magas hőmérsékletű környezetben.

Válasz sebesség

Gyors válaszidő ≤ 10 ms a szívási idő és ≤ 5 ms a kioldási idő.

Különösen alkalmas a nagyfrekvenciás kapcsolást igénylő modern autóelektronikai rendszerekhez.

Az optimalizált elektromágneses rendszer kialakítása biztosítja a folyamatos működést

Masszív és megbízható mechanikai szerkezet

A termék mechanikai kialakítása a mérnöki bölcsességet tükrözi:

Kompakt csomag 15,5 x 12,0 x 13,7 mm-es méretekkel és 6 g-os súlyszabályozással, szűk helyű alkalmazásokhoz

Kiváló rezgésállóság, ellenáll 980 m/s² (10 g) ütéseknek, alkalmazkodik az olyan vibrációs környezetekhez, mint például az autók

Stabil teljesítmény vibrációs környezetben, megbízhatóan működik a 10Hz-55Hz frekvenciatartományban, 1,5 mm-es amplitúdóval.

A műanyag tömítési eljárás hatékonyan megakadályozza a fluxus behatolását és növeli a termék hosszú távú megbízhatóságát.

Alkalmazási forgatókönyvek széles választéka

Az FH28 relék számos területen mutatják meg értéküket:

Autóelektronikai rendszerek, ideális ajtózár vezérléshez, irányjelző rendszerhez, elektromos ablakemelőkhöz.

Az ipari automatizálás területén alkalmas automatikus ajtóvezérlésre, biztonsági reteszelésre és egyéb kulcspozíciókra.

A háztartási gépek terén megbízható kapcsolást biztosít az okosotthon vezérléshez és az automatikus függönyrendszerekhez.

A műszerezés területén a jelkapcsoló modul központi elemeként játszik fontos szerepet.

Szakmai kiválasztási útmutató

Kiválasztási pontok a különböző alkalmazási forgatókönyvekhez:

Érintkező konfiguráció: Az 1A (normál nyitott) egyszerű kapcsolóáramkörökhöz, az 1C (átalakítás) pedig olyan forgatókönyvekhez, amelyek kapcsolási funkciókat igényelnek.

Környezeti alkalmazkodóképesség: Folyasztószermentes a tiszta környezethez, Műanyag tömítés a korrozív gázokhoz.

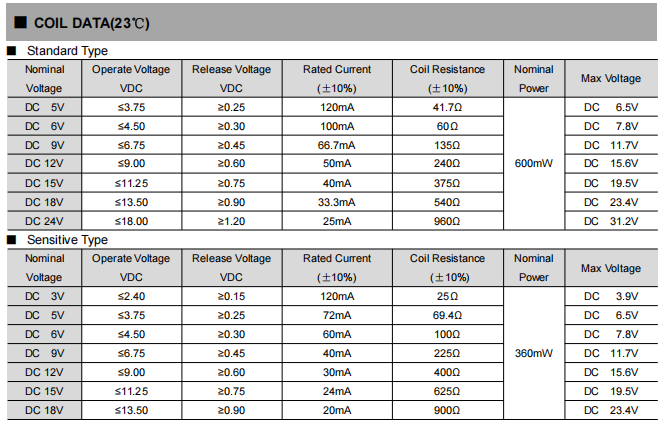

Feszültségillesztési javaslat: a normál tekercs normál feszültséghez, az érzékeny tekercs (L típusú) inkább alacsony feszültségű alkalmazáshoz alkalmas.

Telepítési óvintézkedések: A nagy vibrációjú környezetben különös figyelmet kell fordítani a rögzítési módszerekre a megbízható csatlakozások biztosítása érdekében.

Szigorú megbízhatósági ellenőrzés

A termék szigorú tesztelésen és ellenőrzésen esett át:

Terhelési élettartam teszt: 100 000 művelet DC14V/20A, több mint 1 millió művelet AC250V/5A mellett.

Környezeti alkalmazkodóképességi teszt: -40 ℃ ~ 85 ℃ hőmérsékleti ciklus, 90% relatív páratartalom forró és párás környezetben, hosszú távú ellenőrzés

Mechanikai megbízhatósági teszt: 55 Hz-es vibráció, 10 g ütés és egyéb durva körülmények ellenőrzése.

Anyagtartóssági teszt: az érintkező anyag hosszú távú használat után is megőrzi jó érintkezési tulajdonságait.

Gyakorlati alkalmazási javaslatok

Óvintézkedések mérnöki alkalmazásoknál:

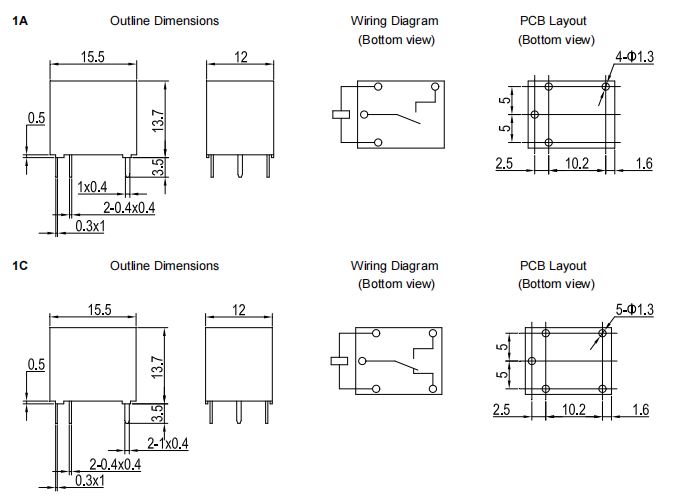

A NYÁK tervezésénél szigorúan kövesse a méretrajzokat, különös figyelmet fordítva a 10,2 mm-es tűtávolságra.

Az elrendezést elegendő elektromos távolsággal kell elvégezni, figyelembe véve a hőelvezetés szükségességét a helyi túlmelegedés elkerülése érdekében.

Kerülje a maximális névleges paraméterek túllépését, kerülje a mechanikai ütéseket és leeséseket.

Rendszeres karbantartás az érintkezési állapot ellenőrzése és a munkakörnyezet tisztán tartása érdekében.

Az FH28 relék professzionális teljesítményparamétereik és megbízható minőségi teljesítményük miatt az autóelektronika és az ipari vezérlések fontos választásává válnak. A folyamatos innováció révén a Zhejiang Fanhar Electronics megbízható relémegoldásokat kínál a piac számára.
