Fanhar W12 relé: Erőteljes meghajtó ipari vezérléshez és fotovoltaikus inverterekhez

Az ipari automatizálás és a megújuló energia modern világában a teljesítményrelék teljesítménye kritikus a berendezések stabilitása és hatékonysága szempontjából. A W12 relé kiemelkedő teljesítményével és megbízhatóságával ideális választás ipari vezérléshez és PV inverteres alkalmazásokhoz. Az alábbiakban a W12 relé részletes leírását találja, amely betekintést nyújt annak jellemzőibe és előnyeibe.

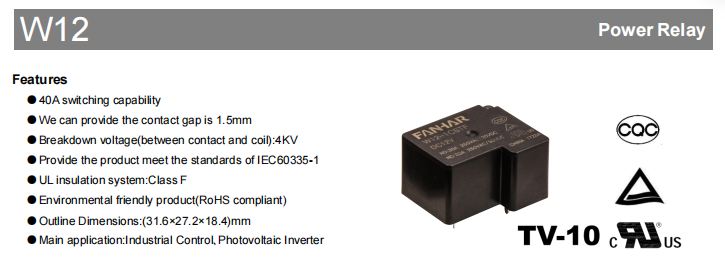

Termékjellemzők

40A kapcsolási képesség: A W12 relé akár 40A áramterhelést is képes kezelni, kielégítve a szigorú ipari igényeket.

Magas áttörési feszültség: A 4KV áttörési feszültség (érintkezők és tekercs között) maximális biztonságot és megbízhatóságot biztosít.

Nemzetközi szabvány: A termék megfelel az IEC60335-1 szabványnak, ami biztosítja a globális piacra való alkalmasságát.

Környezetbarát kialakítás: RoHS-kompatibilis, környezetbarát és földbarát.

Kompakt méret: A külső méretek (31,6 x 27,2 x 18,4) mm, így könnyen integrálható különböző készülékekbe.

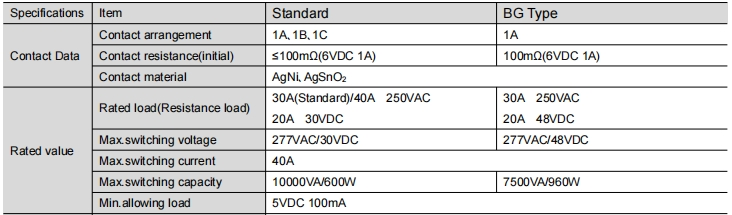

Termékparaméterek

Kapcsolatfelvételi űrlap: 1A (alapállapotban nyitottak halmaza), 1B (normál zárt készletek), 1C (konverziók halmaza), a különböző áramkör-tervezési igényekhez való alkalmazkodáshoz.

Az első érintkező ellenállása nem haladhatja meg a 100 mΩ-ot (6 VDC 1A), hogy biztosítsa a hatékony áramátvitelt.

Érintkezőanyag: AgNi-t és AgSnO2-t használnak a magas vezetőképesség és tartósság érdekében.

Terhelhetőség: Ellenőrző terhelés (ellenállás) 30A (standard) / 40A 250VAC, 20A 30VDC maximum. kapcsolási feszültség 277VAC/30VDC, max. kapcsolási áram 40A, max. kapcsolási kapacitás 10000VA/600W.

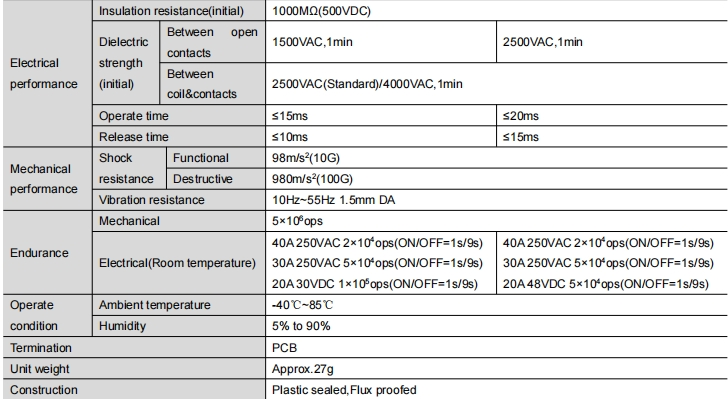

Teljesítmény áttekintése

Szigetelési ellenállás: kezdeti érték akár 1000MΩ (500VDC), erős elektromos szigetelést biztosít.

Dielektromos ellenállási feszültség: 1500 VAC a leválasztó érintkezők között, 1 perc, 2500 VAC (standard) / 4000 VAC az érintkezők és a tekercs között, 1 perc.

Hatási idő: Az abszorpciós idő legfeljebb 15 ms, a kioldási idő nem haladja meg a 10 ms-t, biztosítva a gyors reagálást.

Mechanikai teljesítmény: képes ellenállni akár 98m/s²(10G) stabilitásnak és 980m/s²(100G) szilárdságnak, valamint 10Hz～55Hz 1,5mm-es kettős amplitúdójú vibrációs tesztnek.

Tartósság: Mechanikai élettartam 5 x 10^6 műveletig, elektromos élettartam 2 x 10^4 műveletig meghatározott körülmények között (BE/KI = 1 s/9 s).

Alkalmazási területek

Ipari vezérlés: motorok és egyéb gépészeti berendezések vezérlésére a gyártósorokon az ipari automatizálás hatékony működésének biztosítására.

Fotovoltaikus inverterek: napelemes fotovoltaikus rendszerekben használják az áram szabályozására és átalakítására az energiafelhasználás hatékonyságának javítása érdekében.

Smart Grid: intelligens hálózati rendszerekben használják az áram intelligens elosztására és kezelésére.

Elektromos járművek töltőállomásai: Az elektromos járművek töltőállomásaiban a töltési folyamat során az áram szabályozására szolgálnak a biztonság és a hatékonyság érdekében.

Automatizálási berendezések: különféle automatizálási berendezésekben az áram és a feszültség pontos szabályozásához.

Következtetés

A W12 relé kiváló teljesítményének és széleskörű alkalmazási körének köszönhetően az első választás az ipari vezérléshez és a fotovoltaikus inverteres berendezésekhez. Akár szélsőséges hőmérsékleten, akár nagyáramú kapcsolást igénylő alkalmazásokban működik, a W12 stabil és biztonságos megoldást kínál. Lépjen kapcsolatba a Zhejiang Fanhar Electronics Co., Ltd.-vel még ma, ha többet szeretne megtudni a W12-ről, és hagyja, hogy professzionális csapatunk segítsen kiválasztani az alkalmazásának leginkább megfelelő relémodellt. Haladjunk együtt egy hatékonyabb és megbízhatóbb ipari automatizálási jövő felé.
