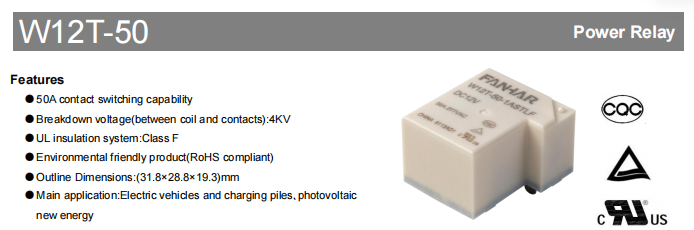

W12T-50 sorozatú új energiarelé: nagy terhelés, nagy szigetelés, többféle specifikáció, új energetikai berendezésekhez tervezve

Magas szigetelésű kialakítás a rendszer működési biztonságának fokozása érdekében

Az új energetikai berendezések hosszú ideig nagyfeszültségű körülmények között működnek, ami szigorú követelményeket támaszt a relé szigetelési teljesítményével szemben. A W12T-50 F osztályú UL szigetelési rendszert alkalmaz. A tekercs és az érintkezők közötti áttörési feszültség a standard típusnál 2500 VAC, a nagyfeszültségű típusnál pedig legfeljebb 4000 VAC. A nyitott érintkezők közötti dielektromos szilárdság 1500 VAC 1 percig, és a kezdeti szigetelési ellenállás ≥1000 MΩ (500 VDC-n mérve). Ezek a tervezési jellemzők segítenek javítani az elektromos leválasztást, és megbízható védelmet nyújtanak a rendszer biztonságos és stabil működéséhez.

Stabil és megbízható, alkalmas összetett ipari környezetekhez

Az elektromos teljesítmény mellett a W12T-50 a mechanikai megbízhatóságot és a környezeti alkalmazkodóképességet is hangsúlyozza. A relé stabilan működik –40°C és 85°C közötti környezeti hőmérséklet és 5% és 90% közötti páratartalom között. Mechanikai élettartama eléri az 5×10⁶ műveletet, kielégítve a hosszú távú, gyakori működés követelményeit. A termék jó ütésállósággal (működési ütés 98 m/s², roncsolási ütés 980 m/s²) és rezgésállósággal (10 Hz ~ 55 Hz, 1,5 mm dupla amplitúdó) is rendelkezik, így alkalmas fedélzeti berendezésekhez és ipari vezérlőrendszerekhez, ahol nagy megbízhatóság szükséges.

Több tekercs feszültség és energiafogyasztás opció a különböző vezérlőrendszerekhez

A különféle vezérlőáramkörök befogadására a W12T-50 két tekercs energiafogyasztási változatban kapható: standard típusú és érzékeny típus. A szabványos típus körülbelül 1,2 W-os tekercs energiafogyasztással rendelkezik, és hat DC feszültségkategóriában kapható: 5 V, 6,5 V, 12 V, 24 V, 48 V és 110 V. Az érzékeny típus körülbelül 0,9 W-ot fogyaszt, és ugyanazt a feszültségtartományt fedi le. Mindkét változatnak van választási lehetőségea névleges feszültség ≤75%-a felfelé, és a névleges feszültség ≥10%-a kieső feszültség. A működési idő ≤20 ms, a feloldási idő pedig ≤10 ms. Az egységes tekercs kialakítás megfelel a különböző vezérlőrendszerek igényeinek, és rugalmas kiválasztást tesz lehetővé a meghajtási képesség alapján.

Két védelmi típus a különböző működési környezetekhez

A W12T-50 kétféle háztípusban kapható: műanyag tömített és folyasztószerálló. A műanyag tömített típus teljesen zárt, hatékonyan megakadályozza a káros gázok, mint például a H2S, SO₂, NO₂, valamint a por bejutását. Kíméletlen környezetekhez, például ipari területekhez és kültéri töltőcölöpökhöz ajánlott. A fluxusbiztos típus csak forrasztás közben akadályozza meg a folyasztószer behatolását, és tiszta beltéri berendezésekhez alkalmas. Kiválasztási tanács: tiszta környezethez a fluxusbiztos típus javasolt; tisztátalan (H2S-t, SO2-t, NO2-t, port és egyéb szennyező anyagokat tartalmazó) környezetekben a műanyag zárt típus az előnyben részesített választás.

Kompakt kialakítás a könnyű berendezés-integrációért

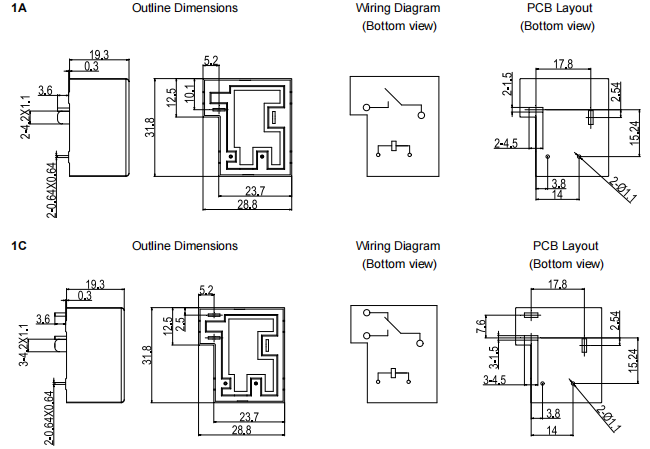

A W12T-50 egységes kompakt platformkialakítást alkalmaz, 31,8 × 28,8 × 19,3 mm külső méretekkel. A megadott tűréshatárok nélküli méreteknél: ≤1 mm-es méretek tűrése ±0,2 mm; a >1 mm és <5 mm méretek tűrése ±0,3 mm; a ≥5 mm-es méretek tűrése ±0,5 mm. PCB-elrendezéseknél a nem meghatározott méretek mindig ±0,1 mm. A szabványos szerelési méretek és csapok elrendezése gyors integrációt és termékfrissítést tesz lehetővé a berendezésgyártók számára.

Tipikus alkalmazási területek

Nagy terhelési kapcsolási képességével, nagy szigetelési teljesítményével és kiforrott platformkialakításával a W12T-50 széles körben használható a következő területeken:

Elektromos járművek : főáramkör vezérlés BMS akkumulátor menedzsment rendszerekben

Töltő cölöpök : be/ki védelem az AC/DC kimeneti kapcsokon

Fotovoltaikus új energia : áramkör kapcsolás inverterekben és kombinálódobozokban Ezekben az alkalmazásokban a relé elsősorban olyan funkciókat lát el, mint a teljesítményszabályozás, a főáramkör kapcsolása éstöltésvezérlés, stabil és megbízható áramszabályozási megoldásokat biztosítva a rendszer számára.
