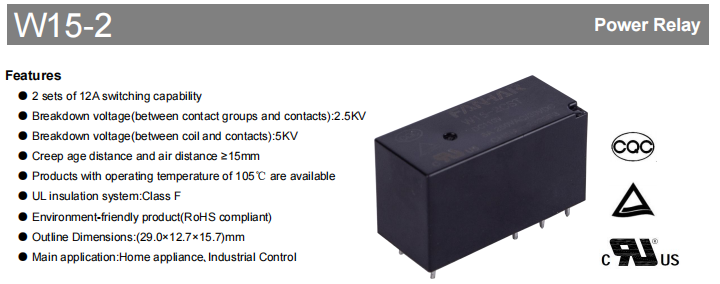

W15-2 teljesítményrelé

A W15-2 sorozat nagy teljesítményű teljesítmény relé közepes és nagy terhelésű vezérlési alkalmazásokhoz készült. Lényege a kettős készletű, 12A független kapcsolási képesség, amely lehetővé teszi két áramkör megbízható vezérlését akár egyidejűleg, akár külön-külön. Rugalmas megoldást kínál háztartási gépekhez, ipari vezérlőrendszerekhez, automatizálási berendezésekhez és energiarendszerekhez. Az akár 5 kV-os szigetelési feszültségnek, a -40°C és 105°C közötti kiterjesztett üzemi hőmérséklet-tartományának és az RoHS-kompatibilis környezetbarát kialakításának köszönhetően nagy megbízhatóságot és hosszú élettartamot kínál változatos és igényes alkalmazási környezetekben.

Alapvető előnyei

A W15-2 sorozat a kiemelkedő teljesítményt és a tartósságot ötvözi apró, 29,0 × 12,7 × 15,7 mm-es méretében.

Független kétcsatornás vezérlés: A W15-2 sorozat a kiemelkedő teljesítményt és a tartósságot ötvözi apró, 29,0 × 12,7 × 15,7 mm-es méretében.

Robusztus elektromos leválasztás: A tekercs és az érintkezők közötti 5KV-os ellenállási feszültség hatékonyan elnyomja az interferenciát és védi az alacsony feszültségű vezérlőoldalt.

Kiváló környezeti szilárdság: 105 ℃-os magas hőmérsékletű változatban, por- és szennyeződésálló tömítési lehetőségekkel, ellenáll az ipari pornak, nedvességnek és korrozív gázoknak (pl. H₂S, SO₂).

Globális környezetvédelmi megfelelőség: Teljes mértékben megfelel az RoHS-nek, és megfelel a zöld termelési szabványoknak és a nemzetközi piacra jutási előírásoknak.

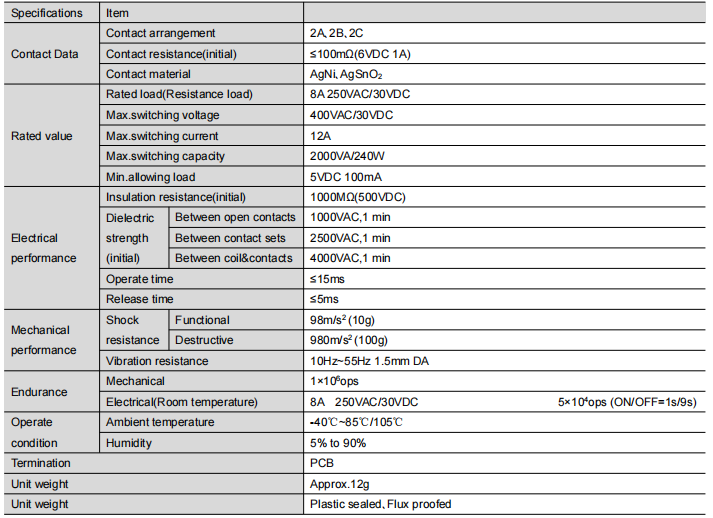

Részletes műszaki adatok

Kapcsolattartási rendszer: Rugalmas és megbízható

Konfigurációs lehetőségek: Háromféle űrlap létezik: 2A (normál nyitott), 2B (normál zárt) és 2C (átállás). Ezek a különféle szabályozási igények kielégítésére használhatók.

Anyagtudomány:

AgNi Contacts: Sokoldalú választás, amely vezetőképességet és érintkezési stabilitást kínál.

AgSnO₂ érintkezők: Ideális induktív terhelésekhez, például motorokhoz és relé tekercsekhez, ezt a terméket kihívást jelentő terhelésekre tervezték, és ív- és kopásállósággal rendelkezik.

Elektromos teljesítmény: A maximális névleges terhelés 8A 250VAC/30VDC, a maximális kapcsolási kapacitás 12A/400VAC, és a kezdeti érintkezési ellenállás ≤100mΩ. Ez biztosítja a nagy hatékonyságú vezetést.

Szigetelés és biztonsági akadály

Szigetelési ellenállás ≥1000MΩ (500VDC-n).

Átfogó dielektromos szilárdság: 1000 VAC a nyitott érintkezők között, 2500 VAC az érintkezők között és 4000 VAC a tekercs és az érintkezők között, mindezt egy percig.

Kúszótávolság és hézag ≥15 mm, ami nagy megbízhatóságú biztonsági szigetelést biztosít.

Mechanikus és dinamikus teljesítmény

Gyors válasz: A valós idejű vezérlés csak akkor garantált, ha a működési idő nem haladja meg a 15 ms-ot, és a feloldási időzítés nem haladja meg az 5 ms-ot.

Hosszú élettartam: A mechanikai élettartam eléri az 1 000 000 műveletet; az elektromos tartósság névleges terhelés mellett is hosszabb marad.

Masszív felépítés: ellenáll a vibrációnak (10–55 Hz, 1,5 mm amplitúdó) és akár 100 g-os pusztító ütésnek, így alkalmas zord körülményekre is.

Tekercs és hajtás kompatibilitás

12 általános feszültséget fogad el, 3 VDC és 110 VDC között, megkönnyítve a zökkenőmentes integrációt az elterjedt PLC-kkel és vezérlőkkel.

Tipikus példák: 12VDC változat (üzemi feszültség ≤9,0VDC, tekercsellenállás 360Ω); 24VDC változat (üzemi feszültség ≤18,0VDC, tekercsellenállás 1440Ω), mindkettő alacsony, körülbelül 400mW fogyasztást mutat.

Környezeti alkalmazkodóképesség konfigurációja

Hőmérséklet: Standard változat: -40 ℃ és 85 ℃ között; Magas hőmérsékletű változat: 105 ℃-ig.

Páratartalom: 5-90% relatív páratartalom.

Tömítési lehetőségek:

Folyasztószermentes típus: Ez a termék tiszta beltéri környezethez alkalmas, például a fogyasztói elektronikában és a kommunikációs eszközökben.

Műanyag zárt típus: Ez kötelező ipari és kültéri környezetben, ahol korrozív gáz- vagy porszennyezés van.

Globális tanúsítványok, az Ön garanciája

A W15-2 sorozat rendelkezik a legfontosabb nemzetközi tanúsítványokkal, amelyek az Ön útlevelét jelentik a globális termékforgalmazáshoz.

UL/C-UL tanúsítvány (E475405): elismeri a 8A 250VAC/30VDC terhelést, támogatja a motor- és világításterhelést.

TUV-tanúsítvány (R 50332875): Minden érintkező-konfigurációra vonatkozik, 12A terhelést és 105 ℃ magas hőmérsékletű működést tanúsít.

Kínai CQC-tanúsítvány (CQC15002137649): Megfelel a kínai kötelező terméktanúsítási követelményeknek.

Szigetelőrendszer: Az UL F osztályú (155 ℃) szigetelőanyagok garantálják az állandó teljesítményt hosszan tartó magas hőmérsékleti körülmények között.

Tipikus alkalmazások és kiválasztási útmutató

Széles alkalmazási területek:

Háztartási gépek: Klíma kompresszorok, mosógép motorok, nagy teljesítményű konyhai készülékek vezérlése.

Ipari vezérlés: PLC kimeneti modulok, motor indítás/leállítás, fűtés kapcsolás.

Automatizálási berendezések: Robotkarok, szállítószalagok, futószalag vezérlés.

Energiagazdálkodás: UPS átvitel kapcsolás, PV inverter vezérlés, EV töltő cölöp áramkör vezérlés.

Pontos kiválasztási útmutató:

Modellformátum: W15-2AST-XXX

Kód bontása:

Érintkezők: 2A (NO), 2B (NC), 2C (CO)

Tömítés: nulla (folyasztószerálló), S (műanyag tömítés)

Érintkezőanyag: Nil (AgNi), T (AgSnO₂)

Különleges kód: például G (aranyozott érintkezők mikrojelekhez)

Tekercs feszültség: 3-110VDC opcionális

Kiválasztási tanács: Szigorúan válassza ki a tömítés típusát a környezeti alkalmazkodóképesség leírása és a konkrét felhasználási eset alapján.

Telepítés és használat Kulcspontok

Telepítés: PCB dugaszolható rögzítés. Részletes bekötési és elrendezési rajzok (alulnézet) megtalálhatók. Javasolt NYÁK-elrendezési tűrés: ±0,1 mm.

Forrasztás: A lezárt burkolat hőkárosodásának elkerülése érdekében hőmérséklet-szabályozott forrasztási eljárások javasoltak.

Használati megjegyzések:

Kerülje a mechanikai ütést vagy leejtést.

Nem ajánlott nagyon alacsony terhelési körülmények között, 5 VDC 100 mA alatt.

Karbantartás: A várható élettartamot meghatározott feltételek melletti üzemelés esetén érik el. Az érintkezési állapot és az üzemidő rendszeres felmérése segít az optimális teljesítmény megőrzésében.

Következtetés

A W15-2 sorozatú relé kettős 12A-es kapcsolási kapacitással, szigetelőteljesítménnyel, kiterjedt hőmérséklet-tartománysal és számos nemzetközi tanúsítvánnyal rendelkezik, amely megbízható alkatrész az elektromos leválasztáshoz és vezérléshez háztartási és ipari alkalmazásokban. Megbízható teljesítményt nyújt hosszú távon szabványos alkalmazásokban és zord, magas hőmérsékletű vagy szennyezett környezetben.

Ha további műszaki információra, mintákra vagy segítségre van szüksége a rendelésekkel kapcsolatban, kérjük, lépjen kapcsolatba velünk.
