Product Overview

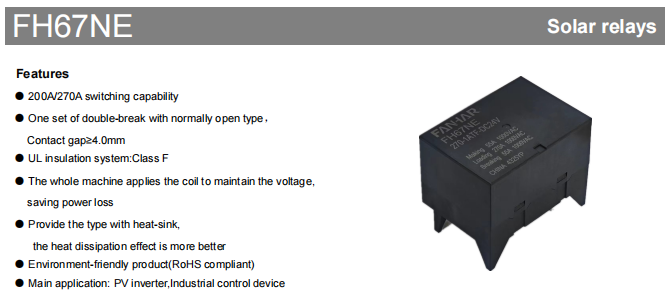

A FH67NE egy nagy teljesítményű, nagy teljesítményű new energy relay developed by Zhejiang Fanhar Electronics (FANHAR) for photovoltaic new energy and industrial high-load applications. Két érintkezőkapcsolási lehetőséggel – 200A és 270A – érhető el, egyetlen készlettel, kettős megszakítású, normál esetben nyitott érintkezőkkel, legalább 4,0 mm-es érintkezőközökkel. Az AgSnO₂-t mint érintkezőanyagot használva a relé 220A-ig (200A-es változat) vagy 275A-ig (270A-es változat) kapcsolhat 1000 VAC-on, 220 000 VA és 275 000 VA maximális kapcsolási kapacitással. Kiemelkedő elektromos teljesítményével, szigorú biztonsági tervezésével és átfogó nemzetközi tanúsítványaival az FH67NE központi kapcsolókomponenssé vált olyan igényes alkalmazásokban, mint a PV inverterek, energiatároló rendszerek és ipari vezérlőberendezések.
Ahogy a globális beépített napelem-kapacitás folyamatosan növekszik, és az energiatárolási ipar gyorsan bővül, az új energiarendszerek egyre szigorúbb követelményeket támasztanak a relékkel szemben a nagyáram-átviteli képesség, a nagyfeszültségű biztonsági ráhagyások és a hosszú távú megbízhatóság tekintetében. Az FH67NE pontosan a Fanhar zászlóshajója, új energiarelé terméke, amelyet az iparági trendre reagálva fejlesztettek ki, hatékonyan kielégítve a nagy teljesítményű, nagy biztonságú és alacsony energiafogyasztású relék iránti sürgős piaci igényeket.
Kiválasztási útmutató: A 200A és 270A verziók összehasonlítása
A FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Paraméter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Rated Current (carrying) | 200A | 270A |
| Max. Switching Current | 220A | 275A |
| Max. Switching Capacity | 220,000VA | 275,000VA |
Mindkét változat azonos az érintkezési távolságban (≥4,0 mm), a szigetelési osztályban (F osztály), a tekercs paramétereiben és a teljes méretben. Selection should be based primarily on the actual load current and switching capacity requirements of the system.
Alapvető műszaki előnyök
Duplatöréses szerkezet a nagyfeszültségű biztonság érdekében
A product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
F osztályú szigetelőrendszer a magas hőmérséklet és a hosszú élettartam érdekében
A UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Opcionális hűtőborda kialakítás a továbbfejlesztett hőkezelés érdekében
A FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Környezetbarát és globálisan alkalmazkodó
A product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

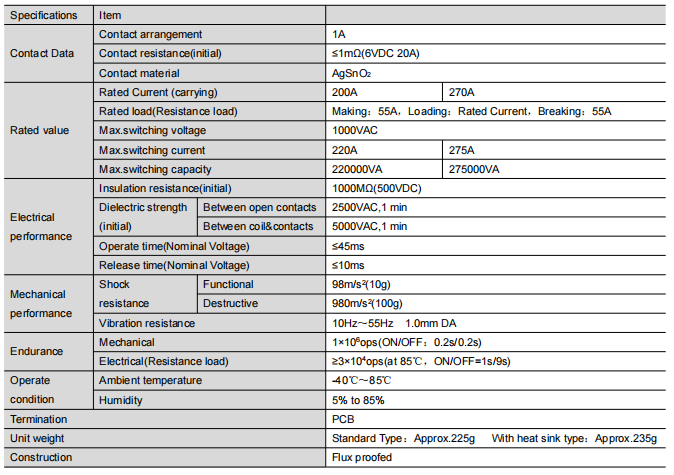

Alapvető elektromos teljesítmény
Load Capability
A FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Contact Reliability
A kezdeti érintkezési ellenállás ≤1mΩ (6VDC 20A-en tesztelve), ami rendkívül alacsony vezetési veszteséget biztosít, és megfelel a nagyáramú alkalmazások szigorú alacsony hő követelményeinek.
Szigetelés és dielektromos szilárdság
A kezdeti szigetelési ellenállás eléri az 1000MΩ-ot (500VDC-n tesztelték). A dielektromos szilárdság kiemelkedő: 2500 VAC/1 perc a nyitott érintkezők között, és 5000 VAC/1 perc a tekercs és az érintkezők között, bőséges biztonsági ráhagyást biztosítva a rendszer számára.
Válaszidő
Működési idő (névleges feszültségen) ≤45ms, kioldási idő (névleges feszültségen) ≤10ms, gyors és megbízható választ kínál a PV inverterek és egyéb berendezések gyors kapcsolási vezérlési igényeinek kielégítésére.
A tekercs specifikációi és energiahatékony működés
A FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Névleges feszültség | Üzemi feszültség (VDC) | Kioldó feszültség (VDC) | Névleges áram (±10%) | Coil Resistance (±10%) | Névleges teljesítmény | Fenntartó feszültség | Max feszültség |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55%～100%Un (Környezeti hőmérséklet 23℃) 55%～60%Un (Környezeti hőmérséklet 85℃) | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4 mA | 20.3Ω | DC 10,8V | ||
| DC 12V | ≤9.00 | ≥0,60 | 333,3 mA | 36Ω | DC 14,4V | ||
| DC 24V | ≤18.00 | ≥1,20 | 166,7 mA | 144Ω | DC 28,8V | ||
| DC 48V | ≤36.00 | ≥2.40 | 83,3 mA | 576Ω | DC 57,6V |
Operation Notes:.
A coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
A tekercs túlmelegedésének és károsodásának elkerülése érdekében ne alkalmazzon folyamatosan a maximális fenntartó feszültséget meghaladó feszültséget. A maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Tipikus alkalmazási forgatókönyvek
A fotovoltaikus rendszerek központi kapcsolóelemeként az FH67NE biztonságos lekapcsolási/szünetvezérlést tesz lehetővé mind egyen-, mind AC oldalon. 200A/270A-es nagy áramfelvételi kapacitása könnyedén kezeli a nagy teljesítményű PV-húrok áramigényét, míg a ≥4,0 mm-es érintkezési távolság és az 5000 VAC tekercs érintkezési feszültsége jelentős biztonsági ráhagyást biztosít a nagyfeszültségű alkalmazásokhoz.
Energiatároló rendszerek (ESS)
Az akkumulátoros energiatároló rendszerekben az FH67NE-t az akkumulátor töltés/kisütés szabályozására és védelmére használják. A mágneses reteszelő kialakítás által lehetővé tett alacsony energiafogyasztás tökéletesen illeszkedik az ESS szigorú energiahatékonysági követelményeihez, széles üzemi hőmérséklet-tartománya pedig stabil működést biztosít kültéri tárolószekrényekben és hasonló környezetben.
A nagy teljesítményű ipari berendezések terheléskapcsolásához az FH67NE rendkívül megbízható be-/kikapcsolási megoldást kínál. Kiváló rezgés- és ütésállósága, valamint az akár 1 millió műveletig tartó mechanikai élettartama alkalmassá teszi a különféle kemény ipari terepi környezetek kezelésére.
Tanúsítványok és minőségbiztosítás
A FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Nemzeti csúcstechnológiai vállalkozásként a Fanhar Electronics ISO9001 minőségirányítási rendszer, ISO14001 környezetirányítási rendszer és ISO45001 munkahelyi egészség- és biztonságirányítási rendszer szerint tanúsított. A társaság éves árbevételének 5-8%-át fekteti be K+F-be, és több mint 40 nemzeti használati minta- és találmányi szabadalmat kapott. A tervezésre, a nyersanyagbeszerzésre és a gyártásra kiterjedő teljes folyamatra kiterjedő minőségellenőrzési rendszer biztosítja, hogy minden FH67NE relé egyenletes és megbízható minőséget nyújtson.
Következtetés
A FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Gyakran Ismételt Kérdések
1. kérdés: Melyek a fő különbségek az FH67NE 200A és 270A változatai között?

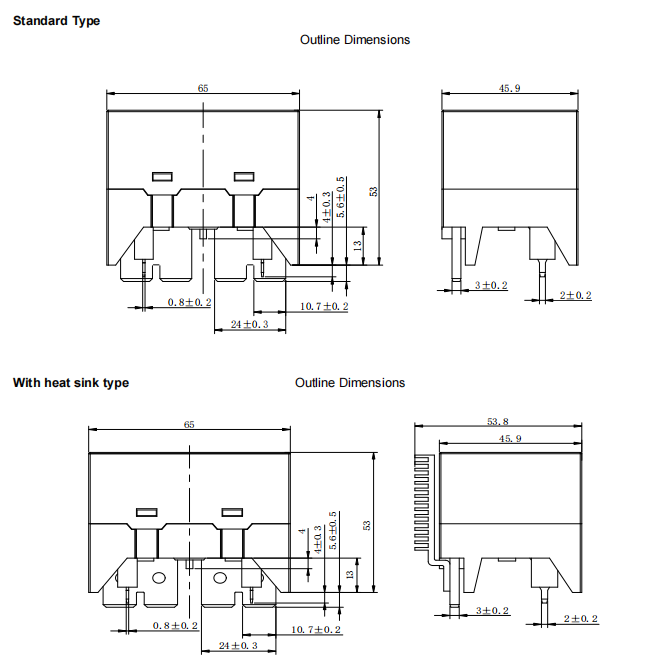

A core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: What practical benefits does the ≥4.0mm contact gap provide?
A large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
3. kérdés: Milyen forgatókönyvekhez ajánlott a hűtőborda modell?
A heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4: What is the environmental adaptability of the FH67NE?
Operating temperature range -40°C～85°C, humidity range 5%～85%. Rezgésállóság 10Hz～55Hz/1.0mm DA, ütésállóság funkcionális 98m/s² (10g) és pusztító 980m/s² (100g), megfelel a különféle zord környezetek követelményeinek, mint például a kültéri PV állomások és az ipari elosztás.
5. kérdés: Biztosítható-e minta vagy műszaki támogatás?
A Fanhar Electronics támogatja a mintaszolgáltatást és a technikai kiválasztási segítséget az ügyfelek igényei alapján. Speciális testreszabási igények esetén (szerkezeti, paraméter-beállítások stb.) további segítségért forduljon a Fanhar értékesítési vagy műszaki támogatási csapatához. Ez a termékbevezetés csak tájékoztató jellegű. A műszaki adatok előzetes értesítés nélkül változhatnak. For the latest technical documentation, please contact the Fanhar sales team.
