Mi az a reteszelő relé?
A reteszelő relé egy speciális típusú elektromechanikus vagy elektromágneses kapcsoló. Alapvető jellemzője a „pozíciómemória” funkció: csak egy rövid áramimpulzus szükséges a kapcsolási állapot megváltoztatásához, és a vezérlőjel eltávolítása után korlátlanul képes fenntartani aktuális állapotát (BE vagy KI), amíg meg nem kap egy fordított impulzusjelet a megváltoztatásához.
Ez éles ellentétben áll a közönséges (nem reteszelő) relékkel, amelyeknek folyamatosan feszültség alatt kell lenniük, hogy fenntartsák állapotukat, és az áramszünet után visszatérnek alapértelmezett helyzetükbe. Ezért a reteszelő reléket "bistabil" reléknek, "megtartó" reléknek vagy "mágneses reteszelő" reléknek is nevezik.
Hogyan működnek a reteszelő relék?
Alapkomponensek
A reteszelő relé fő összetevői a következők:
Tekercs : Egytekercses vagy kéttekercses szerkezet, általában kis ellenállású rézhuzalból készül, mágneses tér generálására szolgál.
Armatúra (más néven "reed kapcsoló") : Kis mozgatható fémdarab, amely a kapcsoló "kapujaként" működik.
Állandó mágnes (mágneses reteszelő típushoz) : Az armatúra pozícióban tartására szolgál, miután a tápellátás megszűnt.
Mechanikus retesz (mechanikus reteszelő típushoz) : Fizikai zárszerkezet.
Részletes működési elv
Amikor egy rövid áramimpulzust adunk a tekercsre, a generált mágneses tér arra készteti az armatúrát, hogy az egyik érintkezési pozícióból a másikba mozogjon, és ezáltal befejeződik vagy megszakad az áramkör. A lényeg az, hogy az impulzus lejárta után az armatúra szilárdan a jelenlegi helyzetében marad, mágneses erőre (mágneses reteszelő típusoknál) vagy mechanikus reteszre (mechanikus reteszelő típusoknál) támaszkodva, anélkül, hogy folyamatos áramra lenne szüksége. Csak akkor lép működésbe és alaphelyzetbe, ha fordított impulzus kerül alkalmazásra.
Az olyan alkalmazásokban, mint az OFF-késleltetésű időzítők, a kettős tekercselésű reteszelő relék működési sorrendje bonyolultabb: amikor az áram átfolyik a beállított tekercsen (S), akkor a belső mágneses áramkörben mágneses fluxus keletkezik, amely elektromágneses erőt hoz létre az armatúra vonzására, zárja a normál nyitott érintkezőt és kinyitja a normál zárt érintkezőt, fenntartva a beállított állapotot. Amikor az OFF-késleltetés véget ér, az áram átfolyik a visszaállító tekercsen (R), ami a zárt alaphelyzetben nyitott érintkező nyitását, a nyitott alaphelyzetben zárt érintkező ismételt bezárását okozza.
A reteszelő relék fő típusai
Osztályozás tartási mechanizmus szerint
| Írja be | Holding Mechanizmus | Előnyök | Hátrányok | Tipikus alkalmazások |
|---|---|---|---|---|
| Mágneses reteszelő relé | Állandó mágnes vagy mágneses áramkör önzáró | Gyors működési sebesség, kis méret, hosszú élettartam, nem befolyásolja az áramkimaradás | Rossz rezgésállóság | Okos mérők, PV inverterek |
| Mechanikus reteszelő relé | Fizikai reteszelő mechanizmus | Nagy érintkezési kapacitás, erős túlfeszültség-ellenállási képesség, stabil teljesítmény termikus ciklus alatt | Nagy méret, lassú kapcsolási sebesség, viszonylag rövidebb élettartam | Nagy méret, lassú kapcsolási sebesség, viszonylag rövidebb élettartam |
Osztályozás tekercsszerkezet szerint
| Írja be | Szerkezeti jellemző | Vezetési mód | Bonyolultság szabályozása |
|---|---|---|---|
| Egy tekercs | Egy tekercs a beállításhoz és a visszaállításhoz is | F A bemeneti áram polaritásának változtatásával vezérelhető (pozitív/negatív impulzus) | Nagyobb bonyolultságú H-híd áramkört igényel |
| Kettős tekercs | Független "beállítás" és "reset" tekercs | Az adott tekercsre adott impulzus végrehajtja a megfelelő műveletet | Kettős független hajtás, egyszerű és megbízható vezérlés |
Impulzus relék
Ez egy speciális típusú mágneses reteszelő relé integrált elektronikus kormányáramkörrel. Ez nem igényli a bemeneti impulzus polaritásának megváltoztatását; minden alkalommal, amikor impulzusjelet kap, automatikusan megváltoztatja az állapotát (kapcsolóként váltakozva BE/KI). Tápellátás esetén a belső áramkör automatikusan meghatározza a relé aktuális helyzetét, és feszültség alá helyezi az ellenkező tekercset.
Az impulzusrelék ideálisak ugyanannak az eszköznek több helyről, több gombbal történő vezérlésére, például egy szállítószalag indítására és leállítására több pontról, minden helyen egyetlen gombbal.
Reteszelő relé vs. Nem reteszelő relé: Részletes összehasonlítás
| Funkció | Reteszelő relé (mágneses) | Nem reteszelő relé (rendes) |
|---|---|---|
| Állami Holding Mechanizmus | Állandó mágnest vagy mágneses áramkör önreteszelését használja az érintkezési állapot megtartásához, nincs szükség folyamatos áramellátásra | Folyamatos tekercsfeszültségre támaszkodik a mágneses erő létrehozása és az érintkezési állapot fenntartása érdekében |
| Vezetési mód | Csak impulzusáram szükséges az állapotváltáshoz (pl. 0,1 másodperces impulzus) | Folyamatos feszültségellátást igényel a felvett vagy kiesett állapot fenntartásához |
| Kapcsolattartási állapot | Bistabil (az áramkimaradás után változatlan állapot) | Monostabil (az érintkezők visszaállnak áramkimaradás után) |
| Statikus energiafogyasztás | Nulla (nem fogyaszt áramot tartási állapotban) | Folyamatos fogyasztás (a tekercs hosszú távú feszültség alá helyezést igényel) |
| Dinamikus energiafogyasztás | Rövid fogyasztás csak kapcsoláskor (pl. 1W × 0,1s) | Folyamatos fogyasztás (pl. 2W × 24h) |
| Energiahatékonyság | Alkalmas energiatakarékos forgatókönyvekhez hosszú távú működés mellett | Alkalmas rövid távú vagy időszakos szabályozási forgatókönyvekhez |
| Vegye fel a kapcsolatot az élettel | Magasabb (nincs folyamatos feszültség, csökkenti az ív által okozott károkat) | Alacsonyabb (hosszú távú feszültség, hajlamos oxidációra vagy ragadásra) |
| Rezgésállóság | Gyengébb (a mágneses áramkör véletlenül átkapcsolhat a vibráció miatt) | Jobb (mechanikus rugóvisszatérítésre támaszkodik, nagyobb stabilitás) |
| Hajtás összetettsége | Polaritásszabályozást (egy tekercs) vagy kettős meghajtást (két tekercs) igényel | Csak egyszerű kapcsolóáramkört igényel (pl. tranzisztor/MOSFET vezérlés) |
| Tipikus áramkör | H-híd áramkör vagy kettős független hajtás | Egykapcsolós áramkör |
| Költség | Magasabb (összetett szerkezet) | Alsó (egyszerű szerkezet) |
A reteszelő relék fő előnyei
Rendkívül alacsony energiafogyasztás: Ez a reteszelő relék legszembetűnőbb előnye. Mivel csak az állapotváltás pillanatában fogyasztanak áramot, az energiatakarékos hatás jelentős a hosszú távú alkalmazásoknál. A reteszelő kialakítás csak BE/KI kapcsoláskor éri el az áramáramlást, ami jelentősen hozzájárul a berendezés energiamegtakarításához.
Állapotmemória: Automatikusan fenntartja az utolsó állapotot az áramkimaradás után, nem igényel visszaállítási áramkört. Különösen alkalmas olyan alkalmazásokhoz, amelyeknél az áramkimaradás után állapotmegőrzésre van szükség, például az intelligens kapcsolók memóriafunkciójához.
Alacsony tekercs hőtermelés: Mivel nincs szükség folyamatos feszültségre, a tekercs hőmérséklet-emelkedése nagyon alacsony, ami előnyös a berendezések megbízhatóságának és élettartamának javításához.
Alkalmas akkumulátoros eszközökhöz: A nulla statikus energiafogyasztási karakterisztika ideális választássá teszi akkumulátoros alkalmazásokhoz, például IoT-eszközökhöz és intelligens mérőórákhoz.
Fő alkalmazási forgatókönyvek
Ipari automatizálás
Ipari számláló és válogató rendszerek: Használja a bistabil karakterisztikát az állapotmemóriához.
Motorvezérlő áramkörök: A KI-késleltetésű relékben reteszelő relék szolgálnak a precíz fékszabályozás eléréséhez.
Csomagológépek: Több egység kombinált vezérlése.
Erő és energia
Intelligens fogyasztásmérők: Alacsony fogyasztás, hosszú távú működés, lehetővé téve az előrefizetés ellenőrzési funkcióit.
PV inverterek: Gyakori kapcsolás, földzárlat-érzékelő áramkörök.
Nagyfeszültségű egyenáramú tápegységek: Áramköri kapcsolás.
Tesztelés és kommunikáció
Távközlési berendezések: Telefonközponti rendszerek.
Automatikus vizsgálóberendezés: Tesztjel kapcsolás.
Kiválasztási útmutató: Hogyan válasszuk ki a megfelelő reteszelő relét?
Javasolt forgatókönyvek a reteszelő relék kiválasztásához:
Hosszú távú működés az energiafogyasztásra érzékenyen: például akkumulátorral működő eszközök, IoT-terminálok.
Az áramkimaradás utáni állapot fenntartásának követelménye: pl. memóriafunkció az intelligens kapcsolókban, a berendezés állapotának megőrzése.
Korlátozott hőtermelés a tekercsben: Nagy sűrűségű telepítési környezetek.
Több helyről történő vezérlés szükséges: pl. épületvilágítás, szállítószalag vezérlés.
Ajánlott forgatókönyvek a hagyományos relék kiválasztásához:
Költségérzékeny alkalmazások: Nincs szükség hosszú távú állapotmegőrzésre, például egyszerű háztartási készülék vezérlésre.
Egyszerű vezérlési logika: Nincs szükség bonyolult meghajtóáramkörökre.
Vibrációs környezet: A mágneses reteszrelék gyengébb rezgésállósággal rendelkeznek.
Kulcskiválasztási paraméterek
Tekercs típusa: Egy tekercs vs. kettős tekercs. A kettős tekercs egyszerű vezérlést kínál, de több érintkezőt igényel, míg az egytekercs helytakarékos, de polaritáskapcsoló áramkört igényel.
Érintkezési besorolás: Válassza ki a terhelési áram és feszültség alapján. Például egyes sorozattermékek akár több amper áramot is képesek kapcsolni, míg a jeláramkörökre alkalmas modellek kisebb áramkapacitásúak.
Energiafogyasztási követelmények: Ügyeljen a tekercs működési teljesítményére. Rendkívül alacsony fogyasztású termékek kaphatók a piacon.
Rögzítési mód: PCB szerelés, felületre szerelhető technológia (SMT) vagy beépíthető. A helyszűke alkalmazásokhoz ultraminiatűr felületre szerelhető modellek választhatók.
Környezeti alkalmazkodóképesség: Vegye figyelembe a hőmérsékletet, páratartalmat, vibrációt stb. A mechanikus reteszelő típusok stabilabb teljesítményt nyújtanak hőciklus mellett.
Technológiafejlesztési trendek
Az energiatakarékosság és a károsanyag-kibocsátás csökkentése iránti globális kereslet következtében a reteszrelék szélesebb körű alkalmazásra tesznek szert nulla statikus energiafogyasztási jellemzőik miatt. A fő fejlesztési irányok a következők:
Alacsonyabb tekercs energiafogyasztás: Folyamatosan csökkenti az üzemi energiafogyasztást a mágneses áramkör tervezésének optimalizálásával és új anyagok használatával.
Kisebb méret: alkalmazkodik a nagy sűrűségű telepítési követelményekhez, például bizonyos felületre szerelhető relékhez.
Nagyobb érintkezési kapacitás: Növeli a terhelhetőséget az alacsony energiafogyasztás mellett.
Intelligens integráció: Impulzus relék beépített elektronikus áramkörökkel az intelligensebb vezérlés érdekében.

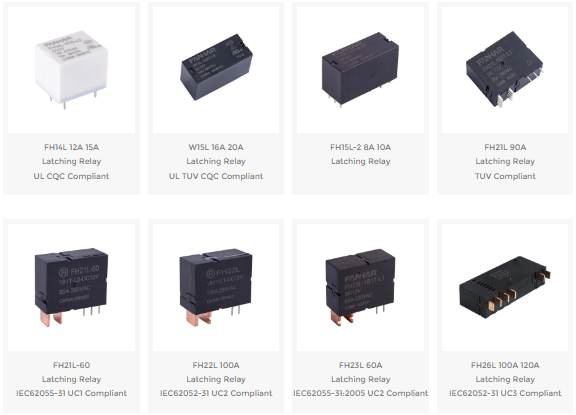

Fedezze fel reteszelő relé termékeinket
A FANHAR Electronicsnál nagy teljesítményt nyújtunk reteszelő relés A modern intelligens otthonok, az ipari vezérlés, az új energiarendszerek és azon túli követelményekhez tervezték. Több mint 30 sorozattal és több száz specifikációval a portfóliónk a kapcsolási képesség, az energiahatékonyság és a megbízhatóság tökéletes egyensúlyát kínálja.
Gyakran Ismételt Kérdések
1. kérdés: Mi a különbség az impulzusrelé és a hagyományos mágneses reteszelő relé között?
Az impulzusrelé beépített elektronikus kormányáramkörrel rendelkezik, így nem igényel polaritásváltást; minden impulzus automatikusan váltja az állapotot (mint egy nyomógombos kapcsoló). Ideális többhelyes, egygombos vezérléshez, míg a hagyományos mágneses reteszrelék külső polaritásszabályozást vagy külön tekercselést igényelnek.
2. kérdés: Miért használnak általában kéttekercses reléket a kikapcsolási késleltetésű időzítő alkalmazásokban?
Mivel a KI-késleltetés egyértelmű beállítási (időzített indítás) és visszaállítási (időzítés vége) műveleteket igényel. A kéttekercses relék lehetővé teszik e két művelet független vezérlését, egyértelmű és megbízható időzítési logikát biztosítva, miközben elkerülik a polaritásváltás extra bonyolultságát és zajkockázatát.
3. kérdés: Mekkora tartalékot kell hagyni az érintkezőáram névleges értékéhez a relé kiválasztásakor?
Általános szabály, hogy a terhelési áramot az érintkezési névleges érték 80%-a alatt kell tartani (ellenállásos terheléseknél). Induktív vagy kapacitív terheléseknél (motorok, kondenzátorok, lámpák) engedjen nagyobb tartalékot (javasolt <50%), és vegye figyelembe a bekapcsolási áramot. Mindig olvassa el az adatlapot a maximális kapcsolási teljesítmény és feszültséggörbék tekintetében.
4. kérdés: Használhatók-e mágneses reteszelő relék nagyfrekvenciás kapcsoláshoz (pl. PWM)?
Nem ajánlott. A mágneses reteszrelék alacsony frekvenciájú (legfeljebb percenkénti) kapcsolásra szolgálnak. A nagyfrekvenciás működés drasztikusan lerövidíti a mechanikai élettartamot és érvényteleníti a nulla teljesítmény előnyét. Nagyfrekvenciás alkalmazásokhoz használjon szilárdtest reléket vagy MOSFET-eket.
5. kérdés: Hogyan ellenőrizhetem, hogy a kiválasztott relé megfelelő-e?
Javasoljuk, hogy készítsen egy tesztet a tényleges terhelés alapján (beleértve a legrosszabb bekapcsolási feltételeket is), végezzen legalább 1000 folyamatos kapcsolási ciklust, és figyelje az érintkezők hőmérsékletének emelkedését, a tekercs hőmérséklet-emelkedését és az érintkezési ellenállás változásait. Végezzen rezgés- és kikapcsolási tartási teszteket is, hogy biztosítsa az alkalmazás környezeti követelményeinek való megfelelést.
