A relék alapvető ismerete
A relé egy automatikus kapcsolóeszköz, amely kis áramjelet használ a nagyáramú áramkör vezérlésére. Az ipari automatizálásban, a háztartási készülékekben, az elektromos rendszerekben és a kommunikációs berendezésekben a relék „hídként” és „őrként” is szolgálnak. Logikai kombinációkon keresztül erősíthetik a jeleket, leválaszthatják az áramköröket, és összetett vezérlési funkciókat érhetnek el.
A számos relékategória közül az elektromechanikus relék (EMR) és a szilárdtestrelék (SSR) a két legelterjedtebb típus. Míg funkcionális céljaik hasonlóak – mindkettő „a kimeneti áramkörök kapcsolását vezérli a bemeneti oldalon lévő vezérlőjelekkel” –, működési elveik és belső felépítésük alapvetően különbözik. Ez eltérésekhez vezet az élettartamban, a válaszadási sebességben, a megbízhatóságban és a megfelelő alkalmazási forgatókönyvekben. Ezeknek a különbségeknek a megértése segít a mérnököknek az optimális döntések meghozatalában a projekt követelményei alapján.
Az elektromágneses relék és a szilárdtestrelék működési elvei
Elektromágneses relé (EMR)

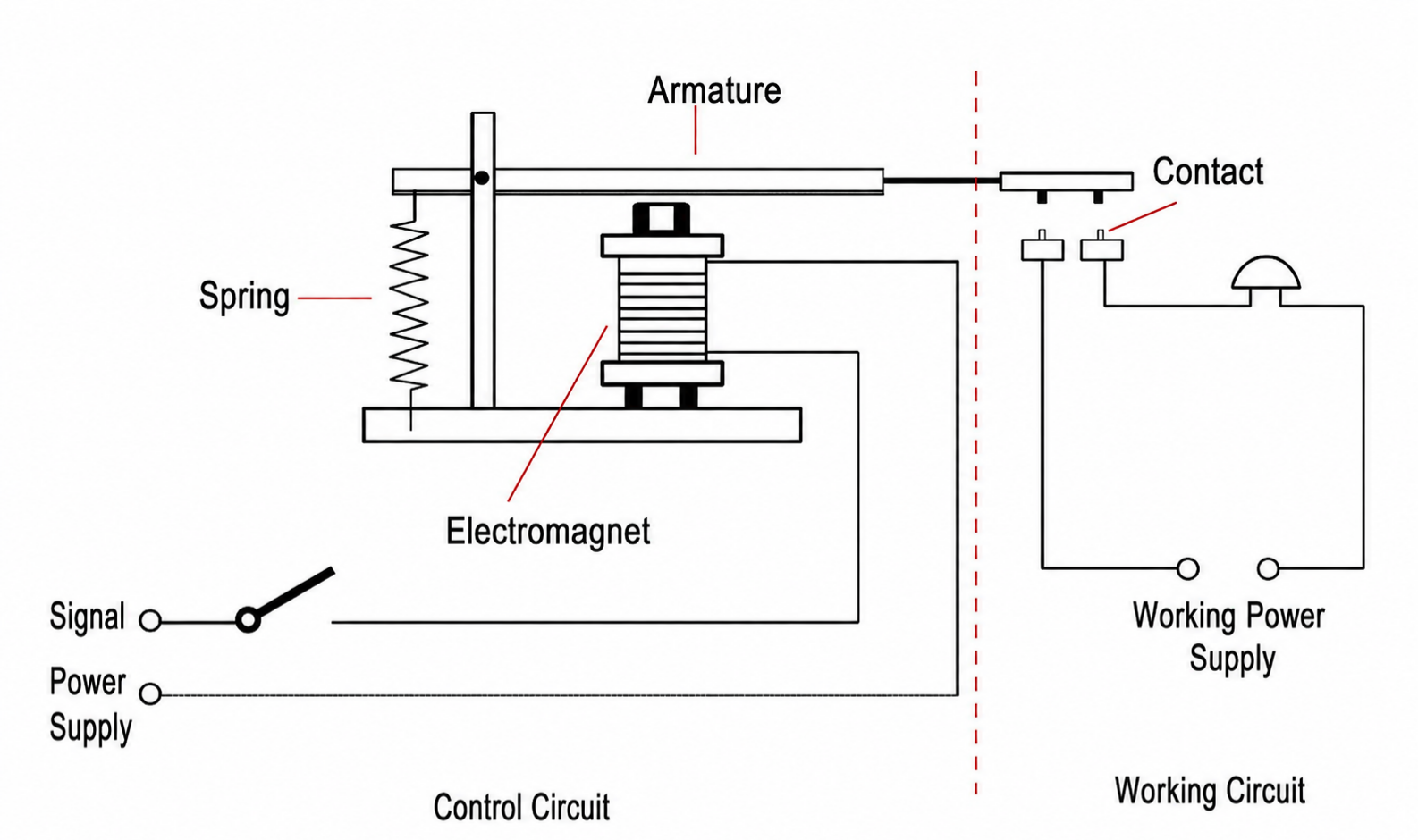

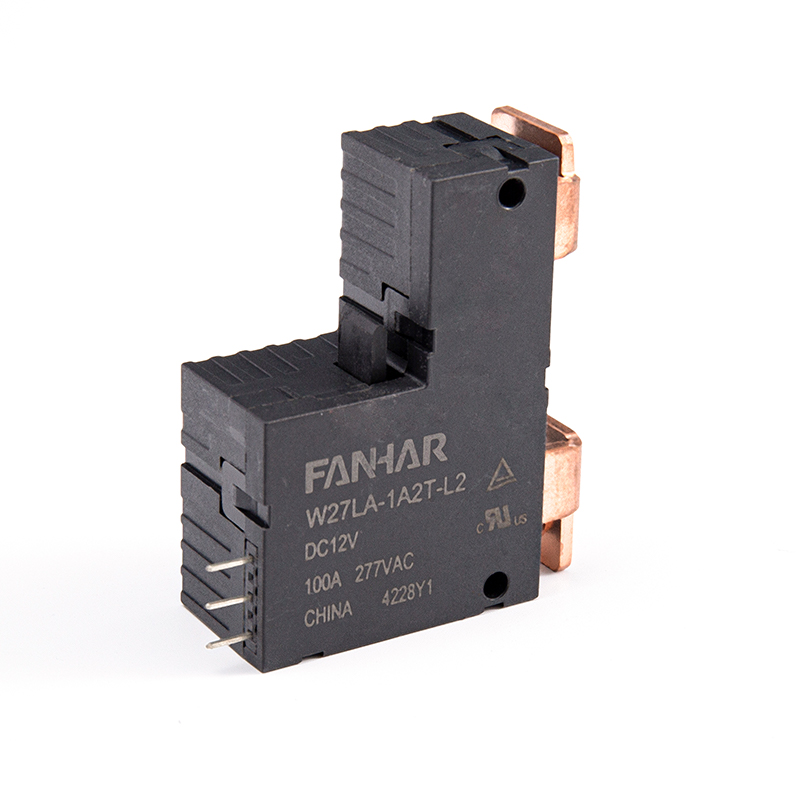

Az elektromágneses relék története a távírótechnika 19. századi fejlődéséig nyúlik vissza. Működésük elektromágneses indukción alapul: amikor a vezérlő végén lévő tekercs feszültség alá kerül, mágneses teret hoz létre, amely vonzza az armatúrát, ami a mechanikai érintkezők zárását vagy kinyílását okozza, és ezáltal szabályozza a terhelési áramkört.
Jellemzők:
- Fizikai mozgó alkatrészeket tartalmaz (érintkezők és armatúra).
- A vezérlési folyamat egy „fizikai kapcsolóhoz” hasonlít, intuitív és világos be- és kikapcsolási állapotokkal.
- Mechanikai kopásnak, ívkiütésnek és érintkezési visszapattanási problémáknak kitéve.
Félvezető relé (SSR)

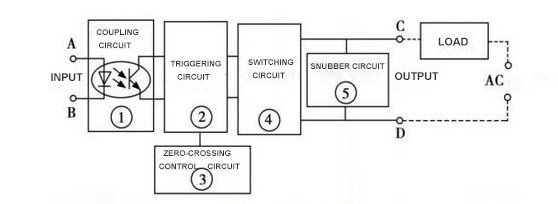

A félvezető relék egy új típusú relék, amelyek az elmúlt évtizedekben jelentek meg a teljesítmény-félvezető eszközök fejlesztésével. Nem tartalmaznak belső mechanikus érintkezőket, és jellemzően olyan alkatrészekből állnak, mint az optocsatolók, tirisztorok (SCR), triacok, MOSFET-ek vagy IGBT-k. A bemeneti oldalon lévő vezérlőjel optikailag le van választva, majd a teljesítmény-félvezető eszközöket be- vagy kikapcsolásra készteti, ezáltal vezérli a terhelési áramkört.
Jellemzők:
- Nincsenek mechanikus alkatrészek; a kapcsolás elektronikus elemeken keresztül történik.
- Nagy kapcsolási sebesség (általában ezredmásodperces vagy akár mikroszekundumos szint).
- Csendes működés ívképződés és mechanikai kopás nélkül.
- Előremenő feszültségesést és kisebb szivárgási áramot mutat.
Főbb teljesítmény és jellemző különbségek
A relék teljesítménybeli változásai gyakran közvetlenül meghatározzák azok alkalmazási értékét. A legfontosabb megkülönböztetések a következők:
Kapcsolási sebesség
A mechanikus működés által korlátozott elektromágneses relék jellemzően 5-20 milliszekundumon belül kapcsolnak. Az elektronikus alkatrészek által teljes mértékben vezérelt félvezető relék 1 ezredmásodperc alatti válaszidőt érnek el, így alkalmasak nagyfrekvenciás vezérlésre.
Élettartam és megbízhatóság
Az EMR élettartama az érintkezés tartósságától függ. Míg a mechanikai tartósság elérheti a ciklusok millióit, az elektromos tartósság gyakran több százezer ciklusnál éri el a csúcsot, ami jelentős romlással jár nagy áramerősség vagy gyakori kapcsolási körülmények között. Az SSR-ek nem kopnak mechanikailag, és elméletileg szinte végtelen élettartamot kínálnak. Hosszú távon is stabilan működhetnek, amíg az elektronikus alkatrészek sértetlenek maradnak.
Zaj és elektromágneses interferencia
Az EMR-ek kattanó hangot adnak ki kapcsolás közben, és az érintkezők közötti ívelés elektromágneses interferenciát okozhat. Az SSR-ek teljesen csendesen, ívképződés nélkül működnek, így különösen alkalmasak a zajérzékeny orvosi, laboratóriumi és kommunikációs berendezésekhez.
Áramfogyasztás és hőtermelés
Az EMR-ek áramot fogyasztanak a tekercs bekapcsolásakor, de a feszültségesés az érintkezőkön rendkívül alacsony, ha már vezetőképes, ami elhanyagolható többletenergia-fogyasztást eredményez a terhelési szakaszban. Az SSR-ek észrevehető hőt termelnek a vezetési feszültségesésük miatt, amikor a terhelési áram nő, ami további hőelvezetést tesz szükségessé.
Elszigetelés és biztonság
Az EMR-ek gyakorlatilag nem mutatnak szivárgó áramot nyitott érintkezők esetén, így kiváló szigetelést biztosítanak. Az SSR-ek kikapcsolt állapotban jellemzően kis szivárgási árammal rendelkeznek, ami különös figyelmet igényel a „zéró szivárgást” igénylő alkalmazásoknál (például mérőműszerek, orvosi berendezések).
Alkalmazási forgatókönyvek és kiválasztási szempontok
A relé kiválasztása a terhelés típusától, a vezérlés gyakoriságától, a működési környezettől és a költségvetési korlátoktól függ.
Megfelelő forgatókönyvek elektromágneses relékhez
Alacsony frekvenciájú szabályozás : Hagyományos terhelések, például világítás, fűtőtestek és motorok.
Nagy áramlökések : Az EMR érintkezők jobban ellenállnak a bekapcsolási áramoknak.
Költségvetési korlátok : Az EMR-ek alacsony költséget kínálnak, egyszerű karbantartással és cserével.
Megfelelő forgatókönyvek szilárdtestrelékhez
Nagyfrekvenciás vezérlés : Gyors váltás automatizált gyártósorokon.
Zajérzékeny környezetek : Kórházak, laboratóriumok, precíziós műszerek.
Kemény körülmények : Az SSR-ek nagyobb megbízhatóságot biztosítanak magas rezgés vagy magas páratartalom esetén.
Trend a hibrid használat felé
A mérnökök gyakran kombinálják az EMR-eket és az SSR-eket a rendszereken belül. Például az SSR-ek kezelik a nagyfrekvenciás gyors kapcsolást, míg az EMR-ek végső leválasztást vagy vészáramkör-lekapcsolást biztosítanak. Ez a megközelítés meghosszabbítja az élettartamot, miközben csökkenti a költségeket.
Élettartam és megbízhatósági vizsgálat összehasonlítása
Az élettartam kritikus mérőszám a relémérnöki alkalmazásokban. A kísérleti adatok szemléltetik:
- Egy tipikus EMR 100 000 elektromos ciklust ér el névleges áram mellett, ami enyhe terhelés mellett 500 000 ciklusig terjed.
- Azonos körülmények között az SSR könnyen ellenáll több tízmillió kapcsolási műveletnek, élettartamát nagymértékben meghatározza a félvezető alkatrészek feszültségtűrő képessége és hőleadása.
Ezenkívül az SSR-ek jellemzően felülmúlják az EMR-eket zord környezetben. Például magas páratartalom vagy nagy vibráció esetén az EMR-érintkezők oxidálódhatnak, ugrálhatnak vagy akár elakadhatnak, míg az SSR-eket nem érintik a mechanikai tényezők.
Jövőbeli fejlődési trendek
Az intelligens gyártás, a tárgyak internete és az új energia térnyerésével a relék iránti kereslet új irányokba fejlődik:
Nagyfrekvenciás vezérlés : Mivel az automatizálási berendezések egyre inkább a nagy sebességű vezérlésre támaszkodnak, az SSR piaci részesedése tovább fog bővülni.
Nagy teljesítmény és hőoptimalizálás : A félvezető technológia fejlődése fokozatosan csökkenti az új SSR-ek vezetési veszteségeit, csökkentve a hőelvezetéstől való függést.
Intelligens relék : A jövőbeli relék állapotfigyelést, önvédelmet és távoli kommunikációs képességeket építhetnek be, az „intelligens modulok” felé fejlődve.
Hibrid relék : Az EMR nagy áramvezető képességét az SSR nagy sebességű kapcsolási teljesítményével kombinálva egyre több gyártó fejleszt hibrid reléket.
Összehasonlító táblázat – Elektromágneses relék vs. félvezető relék
| Aspect | Elektromágneses relé (EMR) | Félvezető relé (SSR) |
|---|---|---|
| Működési elv | Az elektromágneses tekercs mechanikus érintkezőket hajt meg | A félvezető eszközök be/ki kapcsolnak |
| Kapcsolási sebesség | 5-20 ms | < 1 ms |
| Élettartam | Mechanikai kopás, ~10⁴ – 106 ciklus | Majdnem végtelen, csak a félvezető élettartama korlátozza |
| Zaj | Hallható „kattintás” | Teljesen néma |
| Ívív és interferencia | Az ívelés és az EMI jelen van | Nincs ív, alacsony interferencia |
| Teljesítmény és hő | A tekercs energiát fogyaszt; az érintkezők nagyon alacsony esésűek | Vezetési feszültségesés; hőelvezetést igényel |
| Szivárgási áram | Nyitott állapotban majdnem nulla | Kis szivárgási áram van |
| Költség | Alacsonyabb kezdeti költség; könnyű karbantartás | Magasabb előre; hőtechnikai tervezést igényel |
| Tipikus alkalmazások | Alacsony frekvenciájú, nagy túlfeszültségű, költségérzékeny forgatókönyvek | Nagyfrekvenciás, csendes, kemény vagy hosszú távú forgatókönyvek |
Gyakran Ismételt Kérdések
1. kérdés: Az EMR és az SSR közvetlenül felcserélhető?
Nem, nem egyszerűen. Meghajtási követelményeik (tekercs vs. DC/AC bemenet), kimeneti jellemzőik (mechanikus érintkező vs. félvezető feszültségesés) és terhelési kompatibilitásuk (AC/DC univerzális vs. esetleg korlátozott) eltérőek. Csere előtt gondosan ellenőrizze a bemeneti feszültséget, a kimeneti áramkapacitást, a terhelés típusát (rezisztív, induktív, kapacitív) és a hőleadás feltételeit.
2. kérdés: Milyen előnyökkel jár az SSR „nulla-átlépés” funkciója?
A nullapontos bekapcsolás (általános a váltakozó áramú SSR-ekben) a kimenetet a váltakozó feszültség nulla-átlépési pontja közelében kapcsolja át, nagymértékben csökkentve a bekapcsolási áramot és az elektromágneses interferenciát. Ideális ellenállásos terhelésekhez (pl. fűtőtestek). Induktív terhelések esetén a nulla átlépés fázisszabályozási problémákat okozhat; helyette véletlenszerűen bekapcsolt SSR-t kell használni.
3. kérdés: Az EMR érintkezők hajlamosak megégni. Hogyan lehet meghosszabbítani az elektromos élettartamot?
Számos intézkedés segít: ① Adjon hozzá egy RC-kioldót vagy varisztort a terheléshez az ívképződés elnyomására; ② Csökkentse az érintkezők névleges értékét (például használjon 10 A-es érintkezőt csak 5 A-hez); ③ Kerülje a terhelés alatti gyakori kapcsolást; ④ Induktív terhelésekhez, például motorokhoz, szereljen fel további ívoltó eszközöket.
4. kérdés: Az SSR-ek jelentős hőt termelnek. Hogyan kell megfelelően megtervezni a hőelvezetést?
SSR hőtermelés ≈ előremenő feszültségesés × terhelési áram. Válassza ki a megfelelő hűtőbordát az adatlapon megadott hőellenállás alapján; szükség esetén adjon hozzá ventilátort vagy léghűtést. Kenjen be hőzsírt, és biztosítsa a jó légáramlást a hűtőborda körül. Folyamatos, teljes terhelésű működéshez ajánlatos a névleges áram 60-80%-ára csökkenteni.
5. kérdés: Több érintkezést igénylő alkalmazásokhoz (pl. DPDT) kell használnom EMR-t?
Hagyományosan az EMR-ek több érintkezési konfigurációt kínálnak (DPDT, 3PDT stb.), míg a legtöbb SSR SPST. Azonban több SSR-t kombinálhat, vagy speciális többcsatornás SSR-modulokat használhat hasonló funkciók eléréséhez, bár a költségek és a méret nő. Ha egyetlen eszköznek több kapcsolási utat kell kezelnie, az EMR továbbra is a kényelmesebb választás.
