W12T 40A teljesítményrelé | PCB relé elektromos járművek töltéséhez, fotovoltaikus rendszerekhez és új energetikai alkalmazásokhoz

Ahogy a megújuló energiarendszerek, az elektromos járművek és az energiatárolási technológiák tovább fejlődnek, a teljesítményszabályozó rendszerek nagyobb kapcsolási képességgel, kiváló szigetelési teljesítménnyel és hosszú távú működési megbízhatósággal rendelkező reléket igényelnek. Az ezen követelmények teljesítésére kifejlesztett Fanhar W12T 40A teljesítményrelé kifejezetten elektromos járművekhez, töltőcölöpökhöz és fotovoltaikus (PV) megújuló energiarendszerekhez készült.

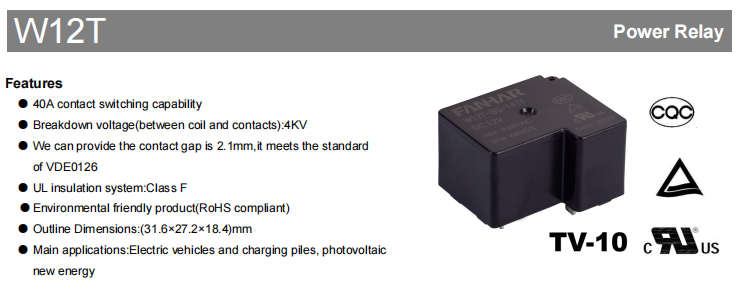

A W12T jellemzői a 40A érintkező kapcsolási képesség , a maximális dielektromos ellenállási feszültség 4000 VAC a tekercs és az érintkezők között , és egy opcionális érintkezési távolság ≥2,1 mm . A nagy terhelésű kapcsolási teljesítmény biztosítása mellett az új energetikai berendezések elektromos szigetelésére és biztonságára vonatkozó követelményeknek is megfelel.

Kompakt NYÁK-ba szerelhető kialakítással, csak méréssel 31,6 × 27,2 × 18,4 mm , a W12T széles tekercsfeszültség-opcióban kapható -tól 5V-110VDC . A sorozat szabványos típust (900 mW tekercsteljesítmény) és BG típust (1400 mW tekercsteljesítmény) egyaránt kínál. A relé megkapta UL/cUL, TÜV és CQC tanúsítványok, amelyek világszerte támogatják a használatát a különböző piacokon.

40A nagyáramú kapcsolási képesség nagy teljesítményű berendezésekhez

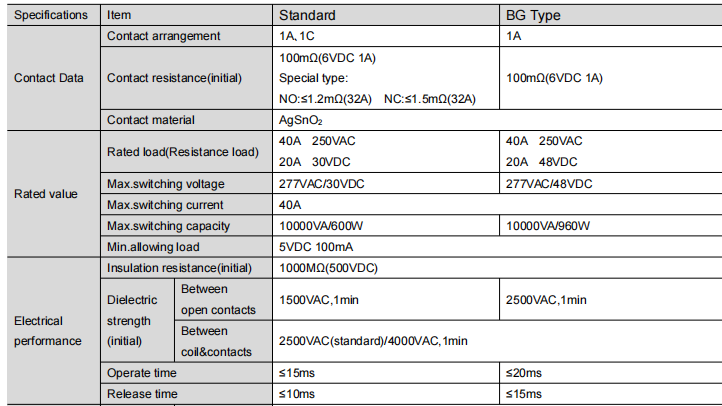

Az olyan új energetikai berendezésekhez, mint az elektromos járművek töltőoszlopai és a fotovoltaikus inverterek, jelentős áramterhelhetőségű relékre van szükség. A W12T névleges vezérlési terhelése 40A 250VAC, maximális kapcsolási kapacitása pedig 10000VA.

Egyenáramú terheléseknél a standard típus támogatja a 20 A 30 VDC, míg a BG típus a 20 A 48 V egyenfeszültséget. Ezenkívül speciális, alacsony érintkezési ellenállású típusok is elérhetők NO≤1,2mΩ (32A) és NC≤1,5mΩ (32A). A minimálisan megengedett terhelés 5 VDC 100 mA, amely sokféle alkalmazást tesz lehetővé a kis jelek kapcsolásától a nagy teljesítményű terhelésvezérlésig.

Magas szigetelésű kialakítás a fokozott rendszerbiztonság érdekében

Az elektromos szigetelés kritikus követelmény a megújuló energiát hasznosító berendezéseknél, amelyek nagyfeszültségű körülmények között működnek. A W12T kiváló elektromos szigetelési képességekkel rendelkezik:

Maximális dielektromos ellenállási feszültség a tekercs és az érintkezők között: 4000 VAC

Dielektromos ellenállás a nyitott érintkezők között (BG típus): 2500 VAC

Kezdeti szigetelési ellenállás: 1000MΩ (500VDC-n)

UL F osztályú szigetelési rendszer: A kiváló szigetelési teljesítmény hozzájárul a fokozott üzembiztonsághoz és megbízhatósághoz, hatékonyan megelőzve a nagyfeszültségű leállási és szivárgási kockázatokat.

Kiváló minőségű AgSnO₂ érintkezőanyag a meghosszabbított élettartamért

A W12T sorozat AgSnO₂-t (ezüst-ón-oxid) használ érintkező anyagként. Az AgSnO₂ kiváló íverózióállóságot, alacsony és stabil érintkezési ellenállást, jó hővezető képességet és kiváló hegesztésgátló teljesítményt mutat. Hatékonyan csökkenti az ívképződést és meghosszabbítja a relé élettartamát, stabil elektromos teljesítményt biztosítva még gyakori, nagy terhelésű alkalmazások esetén is.

Megbízható teljesítmény igényes ipari környezetben

Az elektromos teljesítménye mellett a W12T-t úgy tervezték, hogy hosszú távú megbízhatóságot biztosítson nehéz üzemi körülmények között is. A relé széles, -40°C és 85°C közötti környezeti hőmérsékleti tartományban működik, így alkalmas megújuló energiarendszerekhez és különféle éghajlati viszonyok között alkalmazott ipari berendezésekhez.

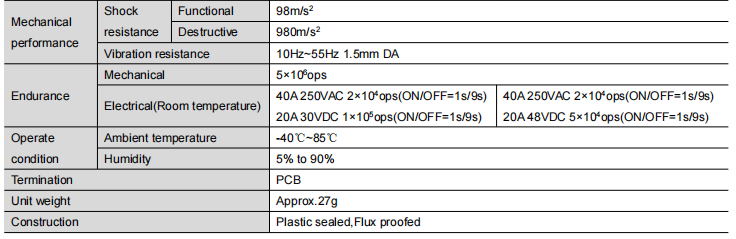

A relé mechanikai élettartama akár 5 000 000 művelet, elektromos élettartama pedig 20 000 művelet 40 A 250 VAC ellenállásos terhelés mellett, 100 000 művelet 20 A 30 VDC (szabványos típus) és 50 000 G (40 V 200 B típus) 8 V feszültség alatt.

A működési idő ≤15 ms (normál) / ≤20 ms (BG), a kioldási idő pedig ≤10 ms (normál) / ≤15 ms (BG). A relét úgy tervezték, hogy ellenálljon az ipari alkalmazásokban gyakran előforduló vibrációnak és mechanikai ütéseknek.

Több tekercsfeszültség opció a rugalmas rendszertervezés érdekében

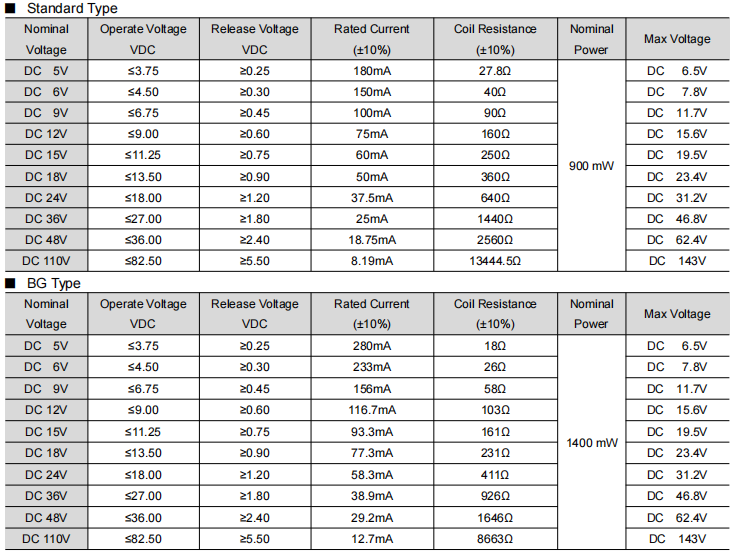

A különböző vezérlőrendszerek eltérő tekercsfeszültség-konfigurációt igényelnek. A rendszerintegráció leegyszerűsítése érdekében a W12T többféle egyenáramú tekercsfeszültség-opcióval is elérhető, köztük 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V, 110 V DC.

A szabványos típusú tekercs névleges teljesítménye 900 mW, míg a BG típus 1400 mW. A szabványos tekercs kialakítás nemcsak a különféle vezérlőáramkörökkel való kompatibilitást javítja, hanem leegyszerűsíti a termékfejlesztést is a több feszültségplatformot használó gyártók számára.

Kompakt NYÁK-ra szerelhető kialakítás az egyszerű berendezés-integráció érdekében

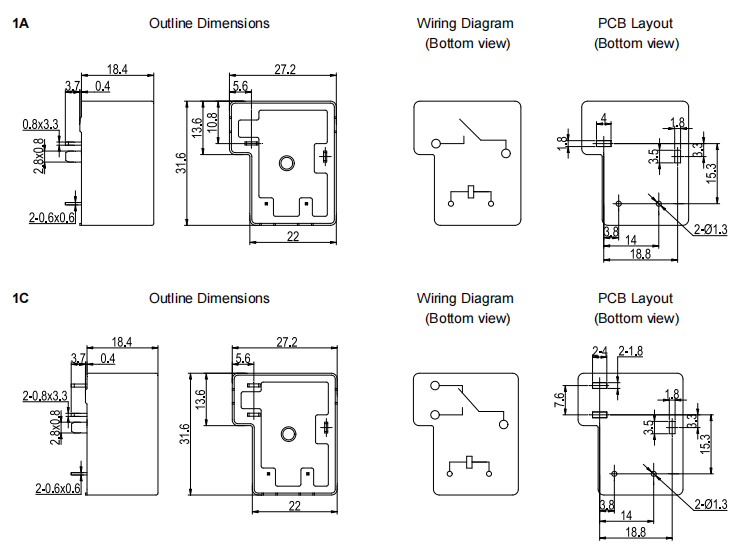

A W12T jellemzői a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Tiszta környezetben (H₂S-től, SO₂-tól, NO₂-tól és portól mentes) a fluxusbiztos típus javasolt. Ezeket a szennyező anyagokat tartalmazó tisztátalan környezetben a műanyag zárt típus javasolt. Ez a tervezési szempont hatékonyan meghosszabbítja a relé élettartamát különböző ipari környezetben.

Tipikus alkalmazások

A nagyáramú teljesítménykapcsolási alkalmazásokhoz tervezett W12T széles körben használatos megújuló energiával és elektromos járműrendszerekben, ahol megbízható kapcsolási teljesítmény és nagy szigetelési képesség szükséges:

• Elektromos járművek (EV)
• Új energetikai járművek töltőcölöpöi
• Fotovoltaikus (PV) megújuló energiát hasznosító berendezések

Ezekben a rendszerekben a relét általában teljesítményszabályozásra, főáramkör kapcsolásra és biztonsági leválasztásra használják, ezzel segítve a rendszer megbízhatóságának és üzembiztonságának javítását.

Hogyan válasszuk ki a szabványos vagy a BG típust

A W12T szabványos és BG típusban kapható. A legfontosabb különbségeket az alábbiakban foglaljuk össze:

Az általános ipari vezérlési és szabványos teljesítménykapcsoló alkalmazásokhoz a Standard Type megfelel a legtöbb követelménynek. Fotovoltaikus rendszerekhez, nagyobb érintkezési szigetelési távolságot vagy magasabb egyenfeszültséget igénylő alkalmazásokhoz a BG típus javasolt.
