FH62NE Új energiarelé｜40A 4 pólusú főérintkezők + biztonsági felügyeleti segédérintkező, PV inverterekhez és elektromos töltőállomásokhoz tervezve

Mivel a fotovoltaikus rendszerek, az elektromos járművek töltőállomásai és az ipari vezérlőberendezések egyre magasabb követelményeket támasztanak az elektromos biztonság és az energiahatékonyság tekintetében, relék nemcsak megbízható kapcsolási teljesítményt kell nyújtania, hanem biztonsági felügyeletet, alacsony fogyasztású működést és hosszú távú stabilitást is biztosítania kell. Az FH62NE sorozat új energia relé A Fanhar Electronics a nagy terhelhetőséget, az intelligens biztonsági felügyeletet, az energiatakarékos működést és a hosszú élettartamú tervezést egyetlen megoldásban egyesíti, rendkívül megbízható tápkapcsoló megoldást kínálva az elektromos teljesítményre, a rendszerbiztonságra és a környezeti alkalmazkodóképességre vonatkozó szigorú követelményeket támasztó alkalmazásokhoz.

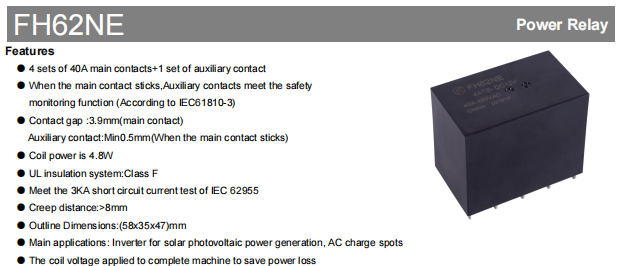

4 db 40A-es fő érintkezőkészlet 1 segédérintkező – nagyáramú átvitel és biztonsági felügyelet egyben

A FH62NE 4 készlet 40A-es főérintkezővel és 1 segédérintkezővel rendelkezik:

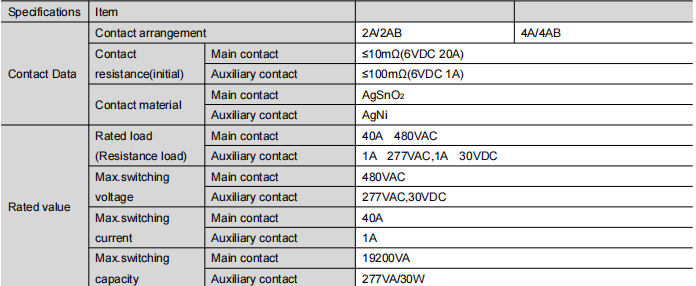

Fő elérhetőségek : 4 A formájú (4A/4AB) normál nyitott érintkező, AgSnO₂ (ezüst-ón-oxid) anyag felhasználásával, névleges 40A @ 480VAC (ellenállás), maximális kapcsolási kapacitás 19 200 VA, kezdeti érintkező ellenállás ≤10 mΩ.

Segédérintkező : 1 B formájú, alaphelyzetben zárt érintkező, AgNi (ezüst nikkel) anyagból, névleges 1A @ 277VAC / 30VDC.

Alapvető biztonsági funkció : A főérintkező meghibásodása miatti hegesztése esetén a segédérintkező továbbra is megbízhatóan nyitható legalább ≥0,5 mm-es hézaggal, hibajelzést küldve a vezérlőrendszernek a főáramkör valós idejű biztonsági felügyeletére. Ez megfelel az IEC 61810-3 biztonsági szabványnak. A fő érintkezési hézag 3,9 mm, ami biztosítja a nagyfeszültségű leválasztás biztonságát.

Az F osztályú nagy szigetelésű kialakítás megfelel az új energetikai alkalmazások nagyfeszültségű követelményeinek

Az új energetikai berendezések huzamosabb ideig nagy feszültség alatt üzemelnek, kiváló szigetelési teljesítményt követelve. Az FH62NE F osztályú szigetelési rendszert alkalmaz (155°C), amelynek kúszótávolsága >8 mm, hatékonyan megakadályozva a nagyfeszültségű leállást és szivárgást.

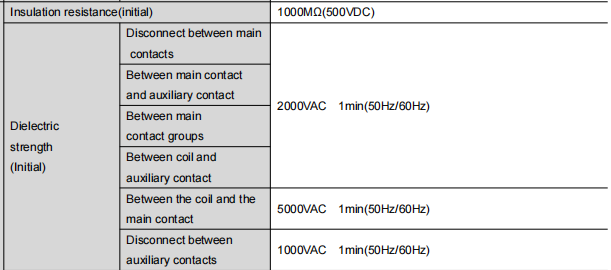

Dielektromos szilárdság:

Túlfeszültség: A relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Alacsony fogyasztású kivitel

A FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

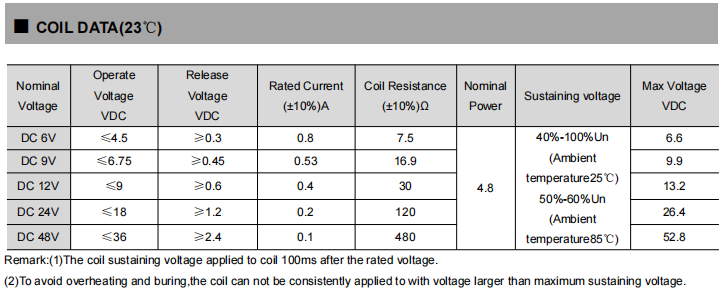

A tekercs műszaki adatai (23°C-on):

Működési idő: ≤40 ms; Kiadási idő: ≤20 ms.

Széles hőmérséklet-tartomány és nagy megbízhatóság igényes ipari környezetekhez

A FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Kitartási értékelések:

• Mechanikai élettartam: 1 000 000 művelet
• Elektromos élettartam: 30 000 művelet (40A/480VAC ellenállás, BE/KI = 1s/9s)

Rezgés- és ütésállóság:

• Funkcionális rezgés: 10 Hz – 55 Hz, 1,5 mm amplitúdó
• Funkcionális sokk: 98 m/s² (10g)
• Romboló lökés: 980 m/s² (100g)

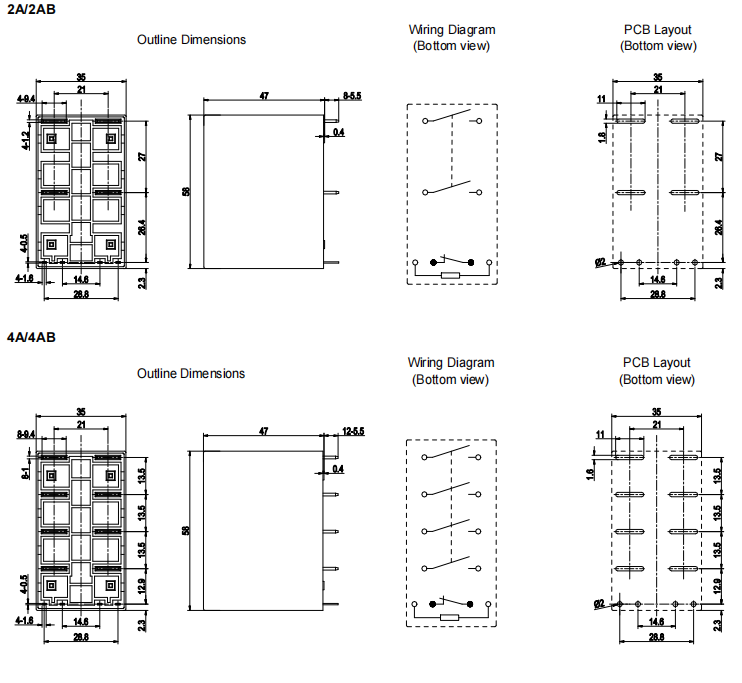

Kompakt méret az egyszerű rendszerintegrációért

A FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Szerelési és forrasztási javaslatok:

Szerelés: PCB rögzítés javasolt

Forrasztási hőmérséklet: 260°C ± 5°C

Forrasztási idő: 3-5 másodperc

Szerelési mérettűrés (ha nincs feltüntetve): ±0,1 mm

Kulcsfontosságú alkalmazási forgatókönyvek

Nagy áramfelvételi képességével, független biztonsági felügyeletével és bevált kialakításával az FH62NE széles körben használatos:

Napelemes fotovoltaikus inverterek : Teherkapcsoláshoz és leválasztáshoz a DC bemeneti vagy AC kimeneti oldalon. Nagy feszültségállósága, nagy áramkapacitása és túlfeszültség-tűrő képessége hatékonyan kezeli a fotovoltaikus rendszerekben szokásos feszültségingadozásokat és kapcsolási tranzienseket.

AC EV töltőállomások : A töltésvezérlő áramkörök magkapcsoló elemeként a főérintkezők biztonságosan szállítják a töltőáramot, míg a segédérintkező további biztonsági védelmi réteget biztosít.

Biztonságkritikus rendszerek, amelyek állapot-visszajelzést igényelnek : A segédérintkező diagnosztikai információkat szolgáltat a fő kapcsolattartási állapotról, kielégítve a szigorú biztonsági követelményeket támasztó alkalmazások igényeit.
