A relék alkalmazása és jövőbeli fejlesztése az intelligens hálózatokban

A globális energiaátalakítás soha nem látott ütemben halad előre. A Nemzetközi Energiaügynökség (IEA) szerint megújuló energia 2030-ra a globális villamosenergia-termelés közel 40%-át a források teszik ki, míg az utakon közlekedő elektromos járművek száma az előrejelzések szerint meghaladja a 200 milliót. Ez a trend rendkívül magas követelményeket támaszt az elektromos hálózatok rugalmasságával, megbízhatóságával és interaktivitásával szemben. A Smart Grid válaszként jelent meg – integrálja a fejlett érzékelést, kommunikációt, vezérlést és számítási felhőt a hagyományos energiahálózatokba, felruházva a hálózatot az „önészlelés, öndöntés és ön-helyreállítás” képességeivel.

Az intelligens hálózat hatalmas architektúráján belül relék , bár kis méretű, „első védelmi vonalként” és „végrehajtási végállomásként” is szolgál a rendszer biztonságos, stabil és hatékony működéséhez. Többféle feladatot is vállalnak, a hibaelhárítástól és a terheléskapcsolástól a berendezés védelméig és az energiaelosztásig. Ez a cikk az alapelvekből indul ki, és szisztematikusan áttekinti a relék alapvető alkalmazási forgatókönyveit intelligens hálózatok elemzi a rács teljesítményének kézzelfogható javulását, és előretekint a jövő technológiai fejlődési pályáira. Végül a gyakran ismételt kérdések listája (FQA) található a gyors áttekintés érdekében.

A relé alapjai: az elektromágnestől az intelligens terminálig

Működési elv és osztályozás

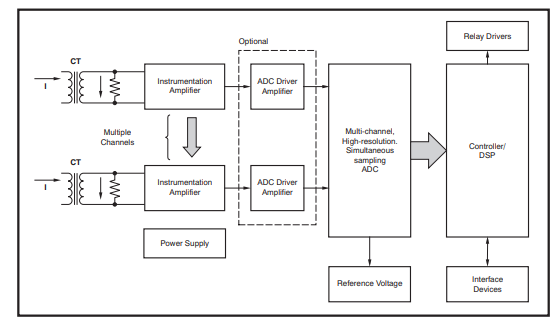

A relé egy automatikus elektromos kapcsoló. Alapvető működési elve: amikor a bemeneti mennyiség (például feszültség, áram, hőmérséklet, idő stb.) elér egy beállított küszöböt, egy elektromágnes vagy elektronikus áramkör működésre készteti az érintkezőket, ezzel vezérelve egy nagy teljesítményű áramkör be- és kikapcsolását. A műszaki útvonalak szerint a relék az alábbiak szerint osztályozhatók:

Hagyományos szerepek az energiarendszerekben

Vezérlő funkció : Kisáramú jeleket használ a nagyáramú terhelések meghajtására, lehetővé téve a távoli indítást/leállítást.

Védelmi funkció : Túláramot, túlfeszültséget, alacsony feszültséget, rövidzárlatokat és egyéb rendellenességeket észlel, gyorsan leválasztja a hibás áramköröket.

Jelátvitel : A berendezés állapotát (zárt/nyitott, riasztás) száraz érintkezési jelekké alakítja a felügyeleti rendszerek számára.

A relék öt alapvető alkalmazása az intelligens hálózatokban

Intelligens alállomások és elsődleges berendezések vezérlése

Az intelligens hálózatok digitális alállomásokra épülnek, és széles körben alkalmaznak elektronikus műszertranszformátorokat és intelligens elsődleges berendezéseket (például intelligens megszakítókat, leválasztó kapcsolókat). A relék vezérlőaktorként működnek, és GOOSE-t (Generic ObjectOriented Substation Event) parancsok egyesítő egységektől vagy védelmi és vezérlőeszközöktől, ezredmásodperceken belül végrehajtva a kapcsolási műveleteket.

A konkrét eset : A kínai 220 kV-os intelligens alállomás felújítása után a hagyományos elektromágneses relék intelligens relécsoportokra cserélve az átlagos működési időt 80 ms-ról 15 ms-ra csökkentették, így a rendszer hibaelhárítási sebessége körülbelül 80%-kal javult.

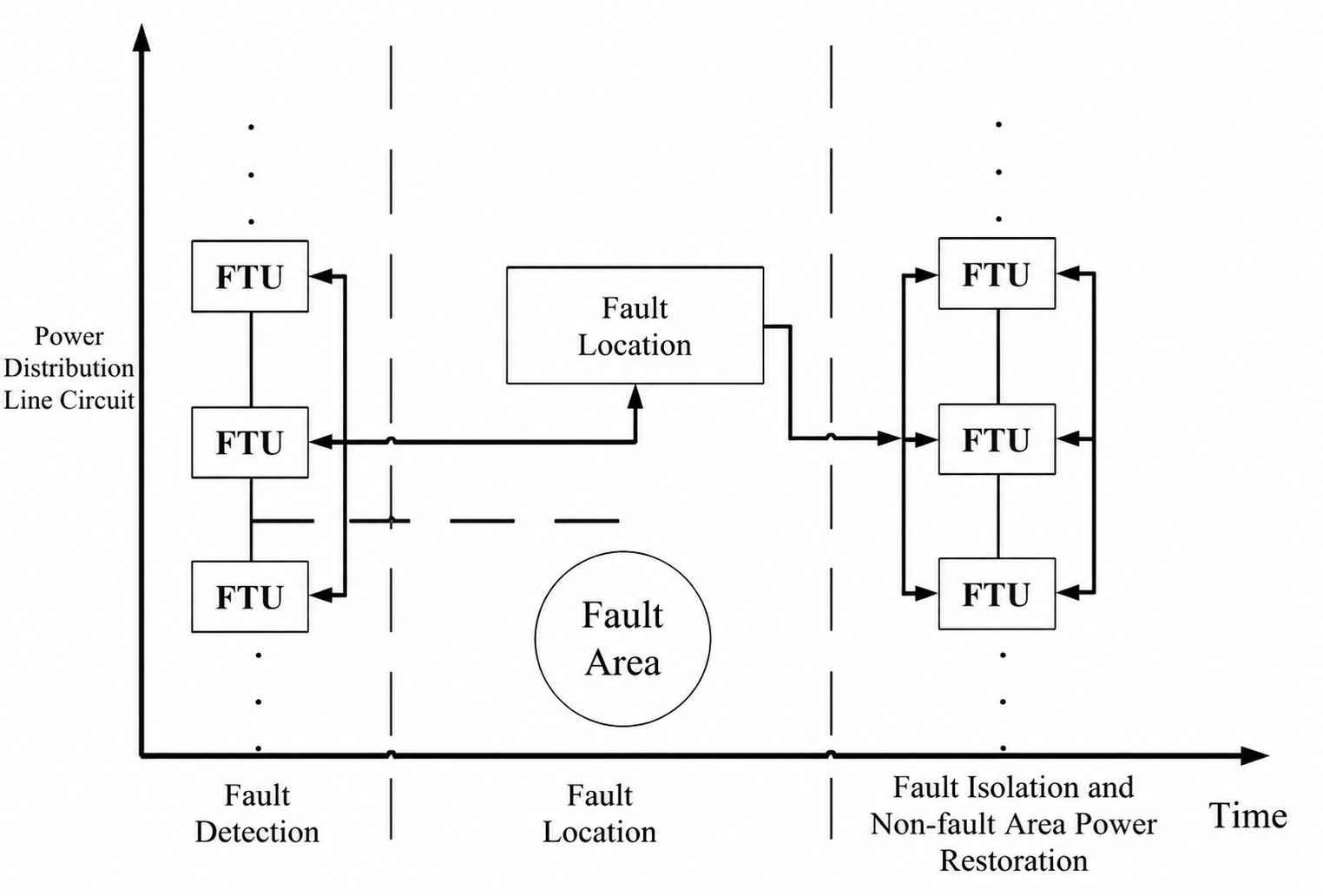

Hálózati hiba SelfGyógyulás és gyors újrakonfigurálás

Az intelligens hálózatok „öngyógyító” képessége egy zárt hurkú folyamaton alapul: hibafelismerés → hely → leválasztás → helyreállítás. A relék kettős szerepet játszanak ebben a folyamatban:

Hibaleválasztás: Amikor rövidzárlat lép fel egy vonalon, a relék azonnal leválasztják a hibás részt a fő hálózatról.

Automatikus újrakonfigurálás: Az adagolóautomatizálás (FA) logikáján keresztül a relék koordinálják a szomszédos kapcsolókat, hogy a nem hibás szakaszokat a tartalék áramforrásokhoz továbbítsák, és a helyreállítási időt órákról percekre vagy akár másodpercekre tömörítik.

Pontos terhelésszabályozás és igényreakció

A szoros energiaellátás-kereslet egyensúlyi időszakokban az intelligens hálózatok keresletválasz (DR) mechanizmusokat használnak az ügyféloldali terhelés szabályozására. A relék már nem csak „kemény kapcsolók”; terhelés-összesítő platformokkal együtt működnek:

Használati időre adott árválasz: Az árjelzések alapján a relék automatikusan lekapcsolnak vagy beállítják a nemkritikus terhelések (pl. klímaberendezések, elektromos töltőkészülékek).

Vészhelyzeti terhelésleválasztás: Ha a frekvencia csökken, a relék sorrendben, prioritás szerint leválasztják a megszakítható terheléseket, megelőzve a nagymértékű áramszüneteket.

Az Egyesült Államok Energiaügyi Minisztériumának statisztikái szerint az intelligens reléket használó kereskedelmi épületek 15–25%-kal csökkenthetik a nyári csúcsterhelést, minimális hatással a lakók kényelmére.

Az elosztott energiaforrások barátságos hálózati csatlakozása (DER)

A fotovoltaikus (PV), a szélenergia, az energiatárolás és az elektromos járművek széles körben elterjedt integrációja az elosztó hálózatokat „egyirányú radiális”-ból „kétirányú interaktív” rendszerekké alakítja. A DER összekapcsolási pontokon a relék fő feladatai a következők:

Aktív anti-szigetes érzékelés : Ha a hálózati feszültség megszűnik, a relék gyorsan leválasztják az elosztott generátorokat, hogy megakadályozzák a szigetelt működést, amely veszélyeztetheti a karbantartó személyzetet.

Teljesítménysimítás vezérlés : Az időjárási viszonyoktól függően a relék dinamikusan kapcsolják az energiatárolókat, vagy beállítják az inverter kimeneteit a teljesítmény-ingadozások egyenletessé tétele érdekében.

Több forrású koordináció : A mikrohálózatokban a relék „átjáró kapcsolóként” szolgálnak a különböző energiaforrások elosztására a gazdasági vagy környezetvédelmi prioritásoknak megfelelően

A berendezések teljes életciklusára kiterjedő egészségügyi kezelése

A modern intelligens relék beépített hőmérséklet-, feszültség- és áramérzékelőket tartalmaznak, és támogatják az IEC 61850 kommunikációs protokollt. Olyan állapotadatokat tölthetnek fel, mint a műveletek száma, az érintkezők kopása és a működési idő. A karbantartási platformok gépi tanulási modellekkel kombinálva megjósolják a relék hátralévő hasznos élettartamát, lehetővé téve az állapotalapú karbantartást az ütemezett karbantartás helyett, így körülbelül 30–40%-kal csökkentik az O&M költségeket.

A relék háromdimenziós értéknövelése intelligens hálózatokban

Jövőbeli fejlesztési trendek: az aktuátortól a „széli döntési csomópontig”

Intelligencia és AI integráció

A relék következő generációja éles mesterséges intelligencia-chipeket integrál, lehetővé téve a helyi hullámforma-jellemzők felismerését, hogy különbséget tegyen a „villám okozta tranziens hibák” és az „állandó rövidzárlatok” között, és önállóan válassza ki a visszakapcsolási stratégiákat – elkerülve a rendszerre gyakorolt másodlagos hatásokat a vak újrazárásból. Az öntanuló intelligens jelfogók várhatóan 2028 körül kerülnek kísérleti projektekbe.

Szoftver által definiált és virtualizáció

A szoftveresen definiált energiaellátó rendszer koncepciójának térnyerésével a relévédelmi logika többé nem lesz hardver fix paraméterként kódolva, hanem igény szerint betöltődik felhő alapú alkalmazásokon keresztül. Például ugyanaz a hardver napközben futtathat egy „PV anti-fordított energia” stratégiát, éjszaka pedig átválthat az „energiatároló töltés/kisütés-kezelés” stratégiára, így érhető el az „egy eszköz, több használat”.

Nagyfrekvenciás működés és szélesBandgap félvezetők

A szilícium-karbid (SiC) és gallium-nitrid (GaN) készülékek érése szilárd hatásúállapotrelék MHz-szintű nagyfrekvenciás kapcsolás felé. Ez több mint 50%-kal csökkenti a teljesítményelektronikai transzformátorokban (PET) és a középfeszültségű egyenáramú elosztó hálózatokban (MVDC) használt relék mennyiségét, miközben a veszteségeket egyre csökkenti.a hagyományos megoldások harmada.

Digitális ikervezérelt üzemeltetés és karbantartás

A jövőben minden relének lesz egy „virtuális tükre” egy digitális ikerplatformban, amely valós időben tükrözi elektromos, termikus és mechanikai állapotát. A szimuláció révén a lehetséges meghibásodási módok hetekre előre megjósolhatók, lehetővé téve a cserét az optimális időablakban – valóban „nulla nem tervezett leállást” eredményezve.

Következtetés

Az intelligens hálózatok „kicsi, de kritikus” komponenseként a relék az egyszerű elektromechanikus kapcsolóktól többfunkciós intelligens terminálokká fejlődtek, amelyek integrálják az érzékelést, a kommunikációt, a vezérlést és a számítást. Pótolhatatlan szerepet töltenek be az energiafelhasználás hatékonyságának javításában, az ellátás megbízhatóságának növelésében és a rendszerbiztonság biztosításában. A megújuló energiaforrások nagy penetrációjával, nagy teljesítményű elektronikus tartalommal és nagymértékben digitalizáltsággal rendelkező jövőbeli hálózatokkal szemben a relék továbbra is intelligensebbek, gyorsabbak, rugalmasabbak és megbízhatóbbak lesznek. A technológiai innováció, a szabványosítási erőfeszítésekkel párosulva, közösen hajtja majd a reléipart, hogy szilárd alátámasztást nyújtson a globális szén-dioxid-semlegességi célokhoz.
