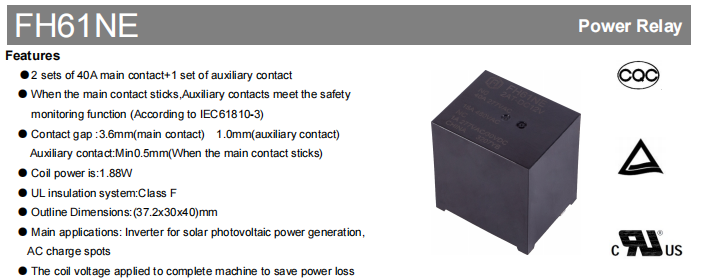

Ahogy a fotovoltaikus energiatermelés, az energiatároló rendszerek és az elektromos járművek töltőberendezései folyamatosan haladnak a nagyobb teljesítmény és hatékonyság felé, relék várhatóan nemcsak megbízható nagyáramú kapcsolási képességet, hanem biztonsági felügyeletet, alacsony energiafogyasztást és hosszú távú működési stabilitást is biztosítanak. Az új energetikai berendezések alkalmazási követelményeinek való megfelelés érdekében a Fanhar Electronics bemutatta az FH61NE sorozatú új energiájú mágneses reteszelő relét. A termék 2 készlet 40 A-es főérintkezőt és 1 segédérintkezőt tartalmaz. Amikor a főérintkező beragad, a segédérintkező biztonsági felügyeleti visszacsatoló jelet ad, amely megfelel az IEC 61810-3 szabvány biztonsági felügyeleti funkciókra vonatkozó követelményeinek. A relé kis teljesítményű mágneses reteszelő kialakítást alkalmaz, a tekercs energiafogyasztása mindössze 1,88 W. Az F osztályú szigetelési rendszerrel és a kompakt mechanikai szerkezettel kombinálva megfelel az olyan új energetikai alkalmazások átfogó igényeinek, mint a napelemes inverterek, a váltakozó áramú töltőállomások és az elektromos járművek töltőberendezései az energiahatékony működés és a hosszú távú megbízhatóság érdekében. Az FH61NE sorozat megszerezte UL/cUL, TUV , és CQC biztonsági tanúsítványokkal rendelkezik, és széles körben használják az új energetikai berendezésekben.
40A nagyáramú kapcsolási képesség új energetikai berendezések teljesítményszabályozásához

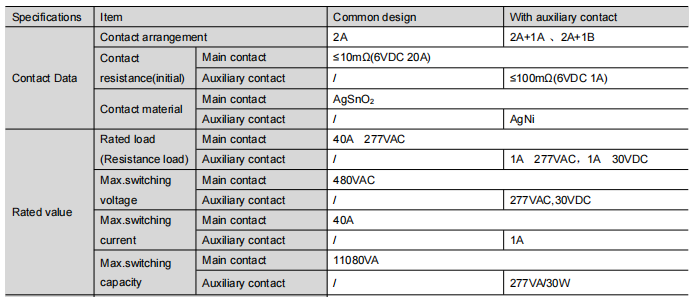

Az új energetikai berendezések magas követelményeket támasztanak a reléáram-kapcsolási képességgel szemben. A FH61NE két készlet 40A-es főérintkezőt tartalmaz, amelyek támogatják a nagyáramú terhelés szabályozását az új energetikai berendezésekben. A fő érintkezők AgSnO₂ érintkezőanyagot használnak, amely kiváló hegesztés- és vezetőképességet biztosít, hogy megfeleljen az új energetikai berendezésekben alkalmazott teljesítménykapcsoló alkalmazások érintkezési megbízhatósági követelményeinek. A legfontosabb specifikációk a következők:
Ezek az elektromos paraméterek lehetővé teszik az FH61NE számára, hogy megbízhatóan hajtson végre áramköri kapcsolási és vezérlési funkciókat a PV inverterekben és az AC töltőállomásokon.
Segédérintkező biztonsági felügyeleti kialakítás a fokozott rendszerbiztonság érdekében
Az új energetikai berendezések szigorú üzembiztonsági követelményeket támasztanak. Az FH61NE kiegészítő érintkezési lehetőségeket kínál a biztonsági felügyeleti igények kielégítésére. Az elérhető konfigurációk a következők:
2A 1A : Két alaphelyzetben nyitott főérintkező, egy alaphelyzetben nyitott segédérintkező
2A 1B : Két alaphelyzetben nyitott főérintkező, egy alaphelyzetben zárt segédérintkező
Amikor a főérintkező kiakad, a segédérintkező visszacsatoló jeleket ad a rendszer állapotának figyeléséhez.
Kis teljesítményű mágneses reteszelő szerkezet az új energetikai berendezések energiahatékony üzemeltetéséhez
Az FH61NE mágneses reteszelő relé szerkezetet alkalmaz a következő előnyökkel:
A tekercs energiafogyasztása: 1,88W
Fenntartó feszültség tartomány : 40% ~ 100% Un (környezeti hőmérséklet 25 ℃); 50% ~ 60% Un (környezeti hőmérséklet 85 ℃)
Maximális tápfeszültség : Lásd a tekercsadatok táblázatát
A mágneses reteszelő kialakítás jelentősen csökkenti a folyamatos energiafogyasztást a relé tartási állapotban. A tekercs fenntartó feszültségének a teljes gépre történő alkalmazása hatékonyan megtakarítja az energiaveszteséget, így jobban megfelel az új energetikai berendezések energiahatékony működési követelményeinek.
Kiváló szigetelő kialakítás és megbízható teljesítmény összetett működési környezetekhez
Az FH61NE nagy szigetelőképességgel és kompakt felépítéssel rendelkezik, amely egyensúlyban tartja az elektromos biztonságot és a mechanikai megbízhatóságot:
Több tekercsfeszültség opció a rugalmas rendszertervezés érdekében

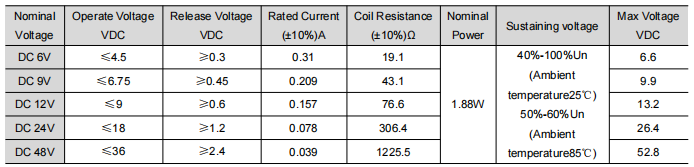

A különböző vezérlőrendszerek eltérő tekercsfeszültség-konfigurációt igényelnek. A rendszerintegráció egyszerűsítése érdekében az FH61NE sorozat többféle DC tekercs feszültség opcióval is elérhető, beleértve 6VDC , 9VDC , 12VDC , 24VDC és 48VDC .
Mindegyik tekercsopciót 3,2 W névleges teljesítményfelvételre tervezték, így a mérnökök a relé platform megváltoztatása nélkül választhatják ki a legmegfelelőbb vezérlőfeszültséget. A szabványos tekercs kialakítás nemcsak a különféle vezérlőáramkörökkel való kompatibilitást javítja, hanem leegyszerűsíti a termékfejlesztést is a több feszültségplatformot használó gyártók számára.
Kompakt platform kialakítás az egyszerűbb termékfrissítések érdekében
Az FH61NE sorozat egységes platform-kialakítást kínál a különböző érintkező-konfigurációk és tekercsfeszültség-opciók között, rugalmas alapot biztosítva a gyártóknak a különféle új energetikai berendezések fejlesztéséhez.

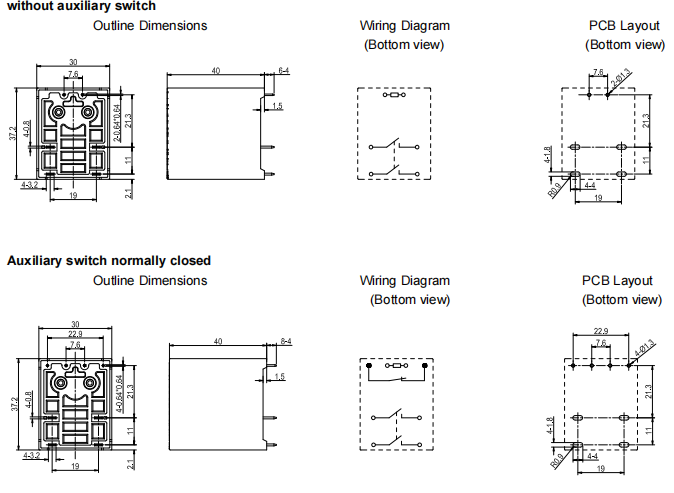

Minden konfiguráció azonos külső méretekkel rendelkezik 37,2 × 30 × 40 mm, ugyanazzal a PCB-elrendezéssel, szerelési alapterülettel, szigetelési teljesítménnyel és mechanikai felépítéssel együtt. A konfigurációk közötti elsődleges különbség az érintkezők elrendezése (2A, 2A 1A vagy 2A 1B), amely lehetővé teszi a tervezők számára a megfelelő felügyeleti funkció kiválasztását a nyomtatott áramköri lap kialakításának megváltoztatása nélkül.
Ez a közös platform lehetővé teszi a berendezésgyártók számára, hogy könnyen beépítsék a segédérintkező-felügyeletet (biztonsági visszacsatolás, amikor a főérintkező megakad) a konstrukciójukba anélkül, hogy megváltoztatnák a mechanikus telepítést vagy a kártya elrendezését. Ennek eredményeként lerövidíthetők a fejlesztési ciklusok, csökkenthetők a tervezési költségek, és javítható a termékek szabványosítása.
Az FH61NE sorozat hatékony és praktikus platformot kínál azoknak a gyártóknak, akik skálázható megoldásokat keresnek szoláris inverterek, váltakozó áramú töltőállomások és elektromos járművek töltőberendezései között.
Biztonsági jóváhagyások

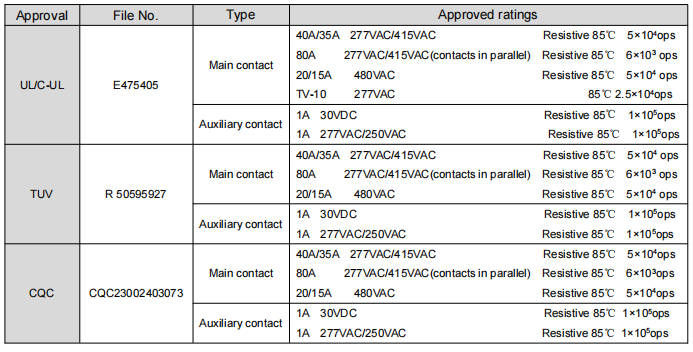

Az FH61NE megszerezte UL/cUL, TUV , és CQC biztonsági tanúsítványok. A termék megfelel az EU RoHS/REACH környezetvédelmi irányelveinek is. A Fanhar Electronics elérte ISO9001 , ISO14001 , és ISO45001 nemzetközi irányítási rendszer tanúsítványokkal rendelkezik, több mint 40 nemzeti szabadalommal rendelkezik, valamint nemzeti csúcstechnológiai vállalatként és tartományi szintű kutatás-fejlesztési központként ismerték el.
Tipikus alkalmazások
Az FH61NE főként a következő új energiaágazatokban használatos:
Ezekben az alkalmazásokban a relé elsősorban teljesítménykapcsolási vezérlési és állapotfigyelő funkciókat lát el, stabil és megbízható áramszabályozási megoldásokat biztosítva a rendszer számára.
Gyakran ismételt kérdések
1. kérdés: Milyen típusú relé az FH61NE?
Az FH61NE egy új energiás mágneses reteszelő relé, amelyet a Zhejiang Fanhar Electronics Co., Ltd. fejlesztett ki, főként napelemes PV inverterekben és váltakozó áramú töltőállomásokban.
2. kérdés: Mennyi az FH61NE maximális névleges áramerőssége?
Az FH61NE főérintkező névleges terhelése 40A 277VAC (ellenállásos terhelés), 40A maximális kapcsolási árammal.
3. kérdés: Az FH61NE támogatja a segédérintkezőket?
Igen. Az FH61NE 2A 1A (normál nyitott segédérintkező) és 2A 1B (normál zárt segédérintkezős) változatot kínál. Amikor a főérintkező beragad, a segédérintkező visszacsatoló jeleket ad a rendszer állapotának felügyeletéhez, megfelelve az IEC 61810-3 biztonsági felügyeleti funkció követelményeinek.
4. kérdés: Mi az FH61NE üzemi hőmérsékleti tartománya?
Az üzemi hőmérséklet-tartomány -40 ℃ ~ 85 ℃, így alkalmas különféle régiókra és összetett ipari környezetekre.
Nagyobb áramkapacitást igénylő alkalmazásokhoz az FH66NE160 a javasolt választás. A 100 A névleges áramerősség körül tervezett rendszerek számára az FH66NE100 a megfelelő megoldás.

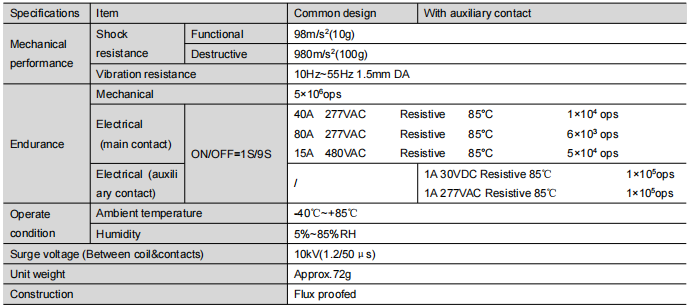

5. kérdés: Mi az FH61NE mechanikai és elektromos élettartama?
Mechanikai élettartam: 5×10⁶ művelet
Elektromos élettartam (főérintkező): 1×10⁵ működés 40A 277VAC ellenállásos terhelés mellett (85℃)
Elektromos élettartam (segédérintkező): 1×10⁵ működés 1A 30VDC/277VAC ellenállásos terhelés mellett (85℃)
