Az áramsönt ellenállások megértése: Átfogó útmutató a precíziós áramméréshez

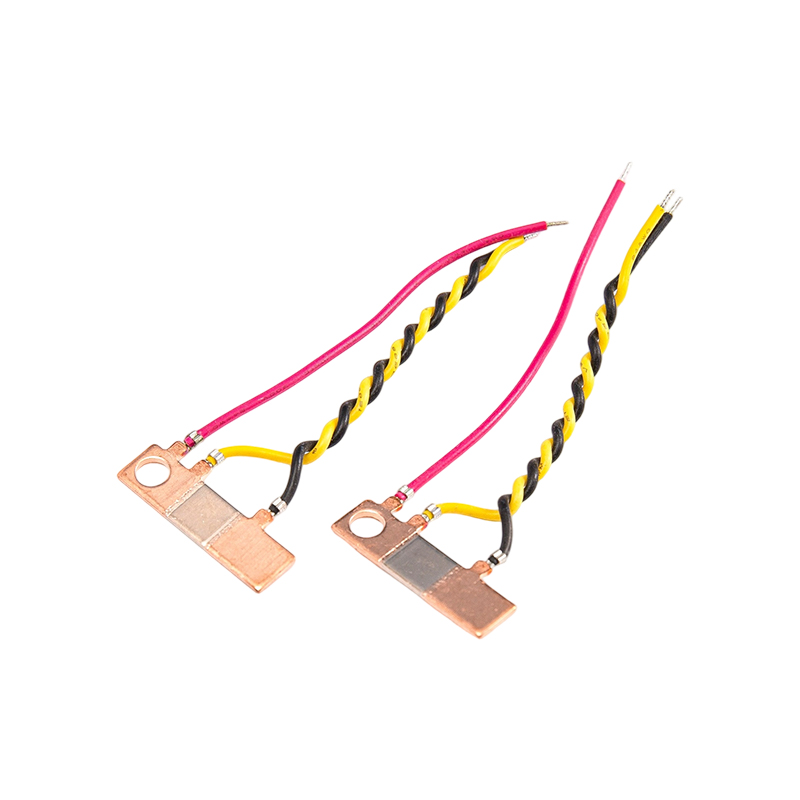

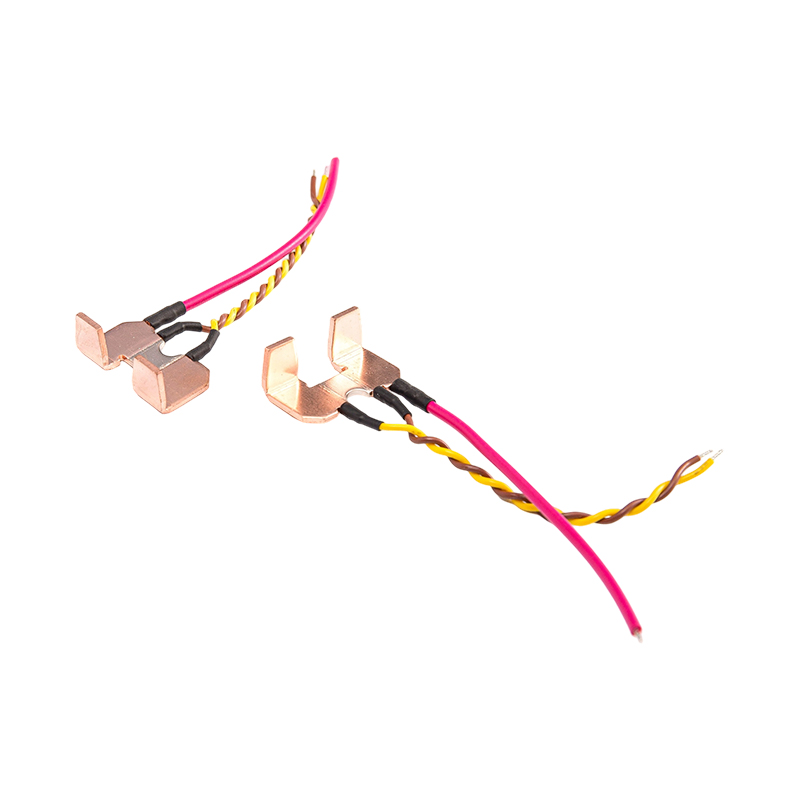

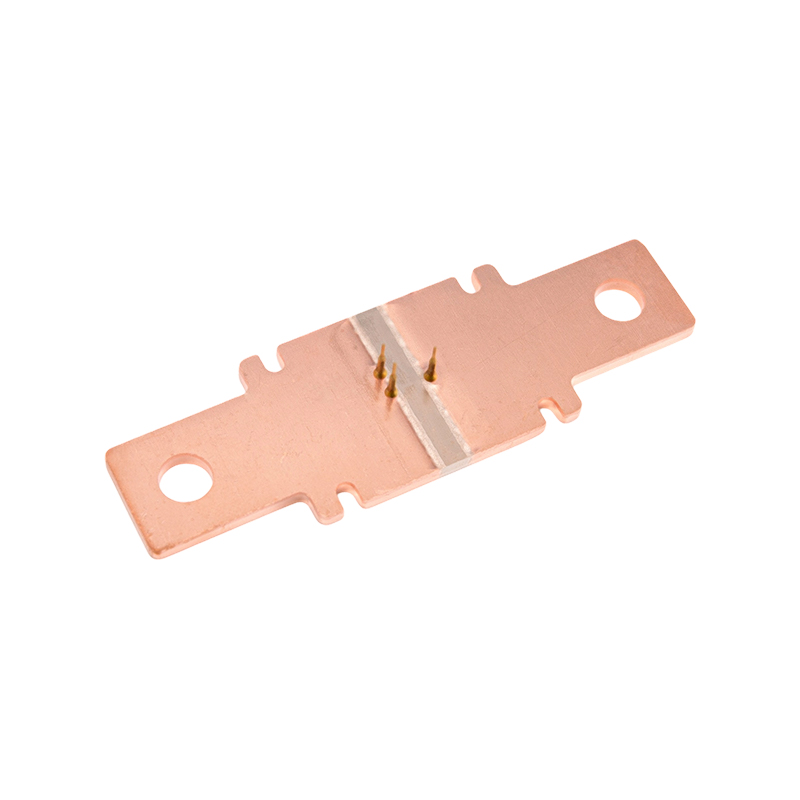

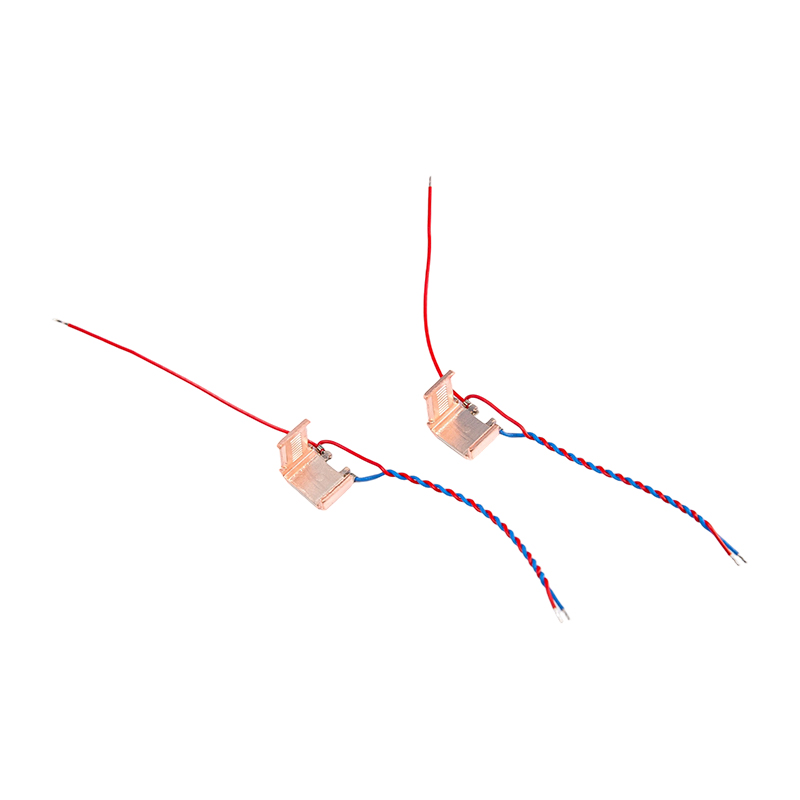

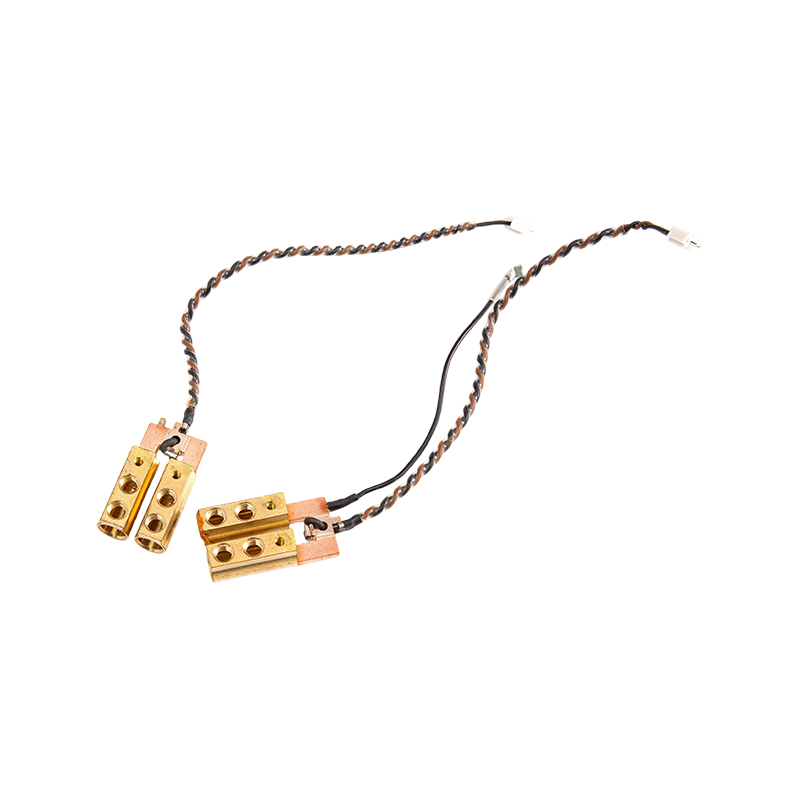

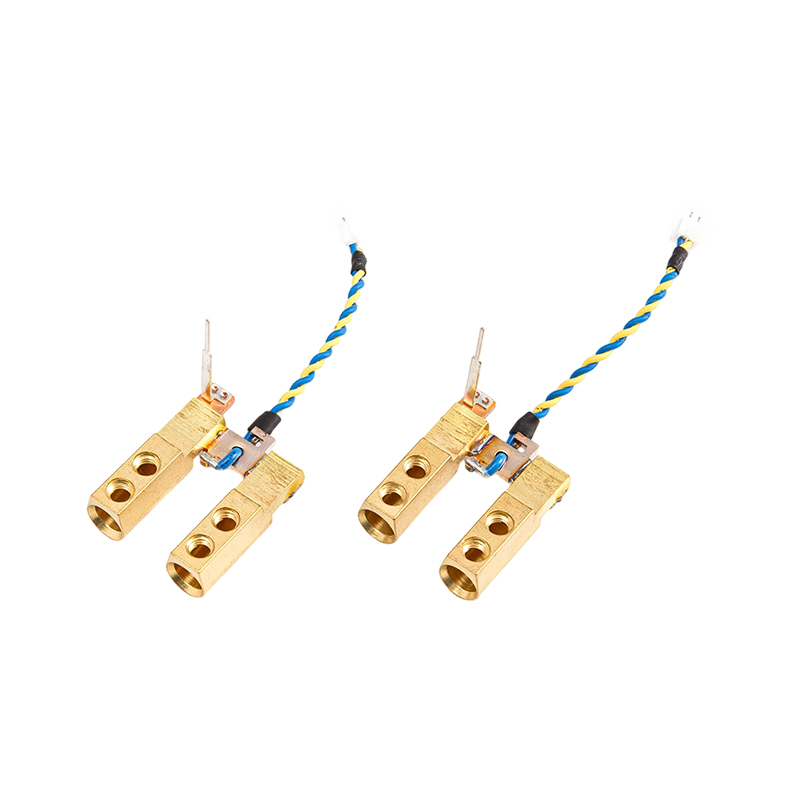

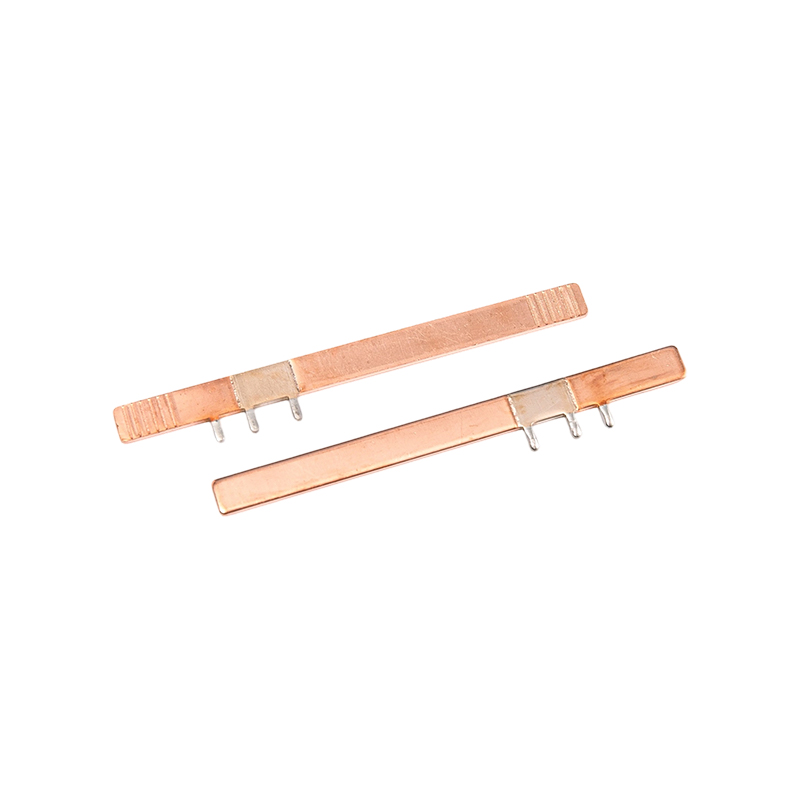

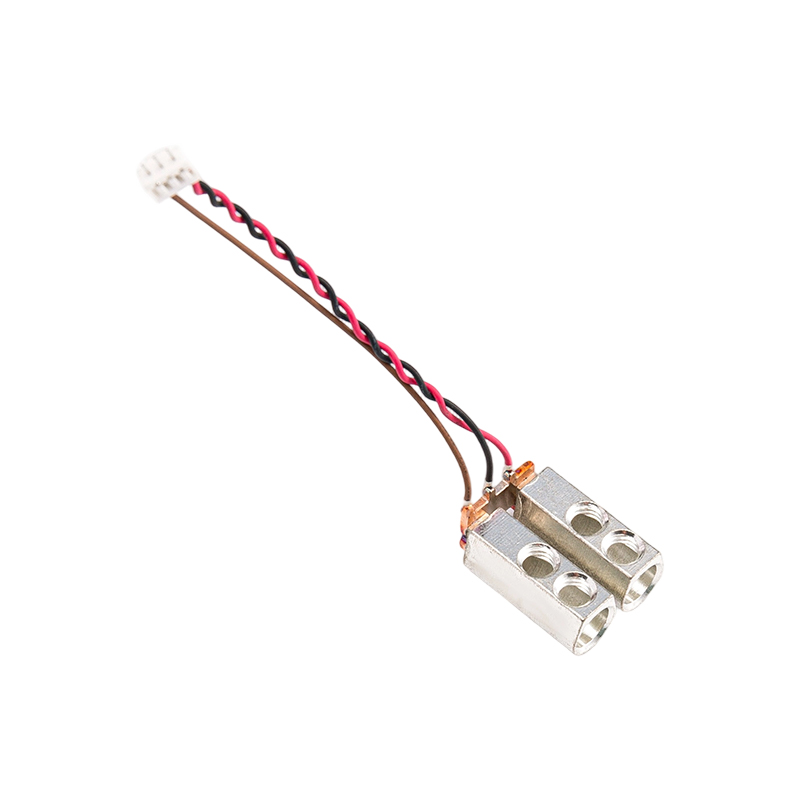

Mi az az áramsönt ellenállás?

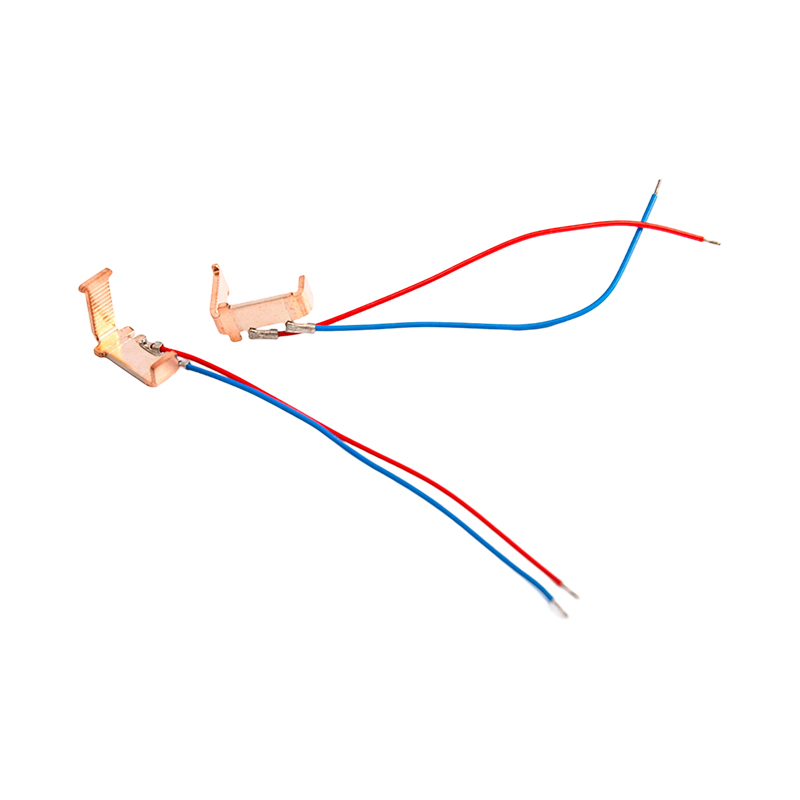

A Áram sönt ellenállás egy precíziós, kis ellenállású alkatrész, amelyet elektromos áram mérésére terveztek úgy, hogy kis, arányos feszültségesést produkál a kapcsain. Az Ohm-törvény (V = I × R) alapján ezek az ellenállások az áramot mérhető feszültségjellé alakítják át, lehetővé téve az áram pontos felügyeletét az áramkör működésének jelentős megzavarása nélkül.

Ezeket az alapvető összetevőket széles körben alkalmazzák a teljesítményelektronikában, az akkumulátor-felügyeleti rendszerekben, az ipari automatizálásban és az autóipari alkalmazásokban, ahol a pontos áramérzékelés kritikus a teljesítmény optimalizálása és a biztonsági ellenőrzés szempontjából.

Az áramsönt ellenállások főbb jellemzői

Alapvető működési elvek

A jelenlegi sönt ellenállások egyszerű, de elegáns elven működnek:

• Terheléssel sorba kapcsolva az ellenállás a rajta átfolyó árammal arányos feszültségesést generál
• Ezt a feszültséget nagy impedanciájú erősítő áramkörök vagy analóg-digitális átalakítók segítségével mérik
• A mért áram kiszámítása a következő képlettel történik: I = V ÷ R, ahol az ellenállás állandó marad
• A tipikus ellenállásértékek mikroohmtól több tíz milliohmig terjednek az áramveszteség minimalizálása érdekében

Kritikus teljesítményparaméterek

A megfelelő kiválasztása Áram sönt ellenállás számos kulcsfontosságú specifikáció alapos értékelését igényli:

• Ellenállás értéke: Általában 0,1 mΩ és 100 mΩ között van, a maximális áramerősség és az elfogadható feszültségesés alapján választva
• Teljesítmény: Meghatározza a hőleadási kapacitást, a P = I² × R alapján számítva 25-50%-os biztonsági ráhagyással
• Hőmérsékleti együttható (TCR): Méri az ellenállás-stabilitást a hőmérséklet-ingadozások között, a prémium söntekkel ±10 ppm/°C vagy alacsonyabb értéket kínál
• Tolerancia: Pontossági szintet jelez, ±0,01%-tól laboratóriumi minőségű és ±1-5%-ig általános alkalmazásokhoz
• Feszültségesés: A szabványos értékek közé tartozik az 50 mV, 75 mV vagy 100 mV névleges áram mellett a mérőműszerekkel való kompatibilitás érdekében

Az áramsönt ellenállások típusai

Precíziós áramsönt vs. szabványos sönt

Precíziós áram sönt Az ellenállások az áramérzékelő technológia legmagasabb szintjét képviselik, amelyeket a kivételes pontosságot és stabilitást igénylő alkalmazásokhoz terveztek. Ezek a speciális alkatrészek minimalizálják a mérési hibákat a fejlett anyagkiválasztási és gyártási folyamatok révén.

A precíziós áramú sönt főbb megkülönböztető jellemzői a következők:

• Az ultraalacsony TCR-értékek (gyakran ±10 ppm/°C alatt) minimális eltolódást biztosítanak az üzemi hőmérsékletek között
• Szigorú tűréshatárok (±0,01% - ±0,1%) a kiváló mérési ismételhetőség érdekében
• Négy érintkezős Kelvin-csatlakozások, amelyek kiküszöbölik a vezetékellenállási hibákat
• Hosszú távú stabilitás minimális öregedési hatással hosszabb üzemidőn keresztül
• Kiváló teljesítmény kalibráló laboratóriumokban, tesztberendezésekben és kritikus felügyeleti rendszerekben

Egyenáramú sönt ellenállás konfigurációk

Egyenáramú sönt ellenállások kifejezetten egyenáramú alkalmazásokhoz optimalizálták, és olyan építési módszereket tartalmaznak, amelyek megfelelnek a DC mérés egyedi kihívásainak:

• Manganin vagy Constantan ötvözetből készült konstrukció, amely közel nulla hőmérsékletű EMF-et biztosít
• Panelre szerelhető kivitel robusztus terminálokkal ipari környezetbe
• Szabványosított 75 mV-os kimenet névleges áramerősséggel az analóg mérőkkel való zökkenőmentes integráció érdekében
• Nagy túlterhelési kapacitás (általában a névleges áram 120%-a 2 órán keresztül)
• Az üzemi hőmérséklet -40°C és 60°C között van, kemény ipari körülmények között.

Elektromos söntök építési technológiával

Elektromos söntök Különféle technológiával készülnek, amelyek mindegyike külön előnyökkel jár:

• Fémfólia söntök: Kivételes pontosságot biztosít a TCR-rel, akár ±5 ppm/°C-on is, ideális nagyfrekvenciás és precíziós alkalmazásokhoz

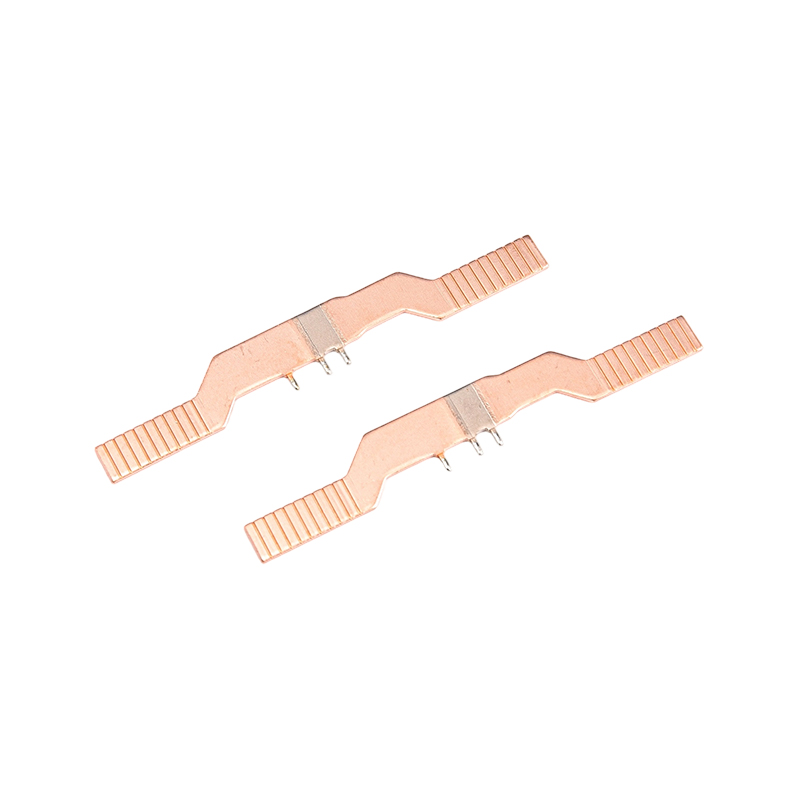

• Fém szalag/lemez söntök: Kiváló teljesítménykezelést és túlfeszültség-képességet kínál az autóipari és ipari hajtásokhoz
• Huzalos söntök: Kiváló stabilitást és nagy teljesítményű kapacitást biztosít, bár nagyobb induktivitás korlátozza az AC teljesítményt
• Vastagfilm söntök: Költséghatékony megoldás nagy volumenű alkalmazásokhoz mérsékelt precíziós követelmények mellett

Alkalmazások az iparágakban

Autóipari és elektromos járműrendszerek

Az autóipar az egyik leggyorsabban növekvő piacot képviseli Áram sönt ellenálláss , amelyet a járművillamosítás és a fejlett elektronikus rendszerek hajtanak. A kritikus alkalmazások a következők:

• Az akkumulátorkezelő rendszerek (BMS) figyelik a töltési/kisütési áramokat a töltöttségi állapot becsléséhez
• A beépített töltők (OBC) visszacsatolást biztosítanak az áramszabályozáshoz és a túlterhelés elleni védelemhez
• Vonómotor-vezérlés, amely lehetővé teszi a precíz nyomaték- és sebességszabályozást
• A DC-DC átalakítók hatékony áramelosztást biztosítanak a jármű alrendszerei között
• AEC-Q200 minősítésű alkatrészeket igénylő nagyfeszültségű áramelosztó egységek

Ipari teljesítményelektronika

Ipari alkalmazások tőkeáttétele Precíziós áram sönts számára:

• Motoros hajtásrendszerek, amelyek valós idejű áram-visszacsatolást igényelnek a vektorvezérléshez
• Tápellátás figyelése, terhelésszabályozás és hibaészlelés biztosítása
• A szervohajtások nagy pontosságú áramérzékelést igényelnek a helyzetszabályozáshoz
• Az energiamérő rendszerek pontos fogyasztásmérést igényelnek
• A megújuló energia inverterek nyomon követik az áramot a nap- és szélenergia-rendszerekben

Szórakoztató elektronika és távközlés

Kompakt Áram sönt ellenálláss speciális funkciók engedélyezése a következőkben:

• Az okostelefon akkumulátorkezelése biztonságos töltési ciklust biztosít
• Laptop hálózati adapterek, amelyek figyelik a kimeneti áramot
• 5G bázisállomások, amelyek irányítják az RF erősítők közötti energiaelosztást
• Az adatközpont berendezései szerver szinten követik nyomon az energiafogyasztást
• Viselhető eszközök, amelyek optimalizálják az akkumulátor élettartamát a pontos áramfigyelés révén

Tervezési szempontok és legjobb gyakorlatok

Kelvin kapcsolat megvalósítása

A maximális pontosság eléréséhez alacsony ellenállással Áram sönt ellenálláss , elengedhetetlen a megfelelő Kelvin (4-vezetékes) kapcsolatok megvalósítása. Ez a technika elválasztja az áramvezető utakat a feszültségérzékelő utaktól, kiküszöbölve az ólom- és érintkezési ellenállás okozta hibákat.

A végrehajtási irányelvek a következőket tartalmazzák:

• Útvonalérzékelési vonalak az ellenálláselemhez legközelebb eső ellenállásbetétek belső széleitől
• A kiegyensúlyozott mérés érdekében tartsa meg az érzékelési nyomok azonos hosszát és méretét
• Helyezze az áramérzékelő erősítőket a lehető legközelebb a sönthöz
• Kerülje az átmeneteket a söntpárnákban, hogy elkerülje a forrasztás felszívódását és az egyenetlen ellenállást
• Használjon differenciális páros útválasztást az érzékelési vonalakhoz a közös módú zajok elutasításához

Hőgazdálkodási stratégiák

Teljesítmény disszipáció be Egyenáramú sönt ellenállások hőt termel, amely befolyásolhatja a mérési pontosságot. A hatékony hőkezeléshez:

• Megfelelő leértékelés – a maximális névleges érték alatti üzemi ellenállások az élettartam meghosszabbítása érdekében
• Megfelelő rézfelület a PCB-ken a hőterjedés érdekében
• A környezeti hőmérséklet és a légáramlás figyelembevétele a burkolat tervezésénél
• Alacsony TCR-értékkel rendelkező anyagok kiválasztása a hőmérséklet okozta sodródás minimalizálása érdekében
• Termikus interfész anyagok használata panel típusú söntök felszerelésekor

High-Side vs. Alacsony oldali érzékelés

elhelyezése Elektromos söntök az áramkörökön belül befolyásolja a rendszer teljesítményét:

Kiválasztási útmutató mérnökök számára

Ellenállási követelmények kiszámítása

Az optimális meghatározása Áram sönt ellenállás Az érték több tényező egyensúlyát is magában foglalja:

• Célfeszültségesés: Általában 50-100 mV a szabványos ADC-kkel és mérőkkel való kompatibilitás érdekében
• Maximális áramerősség: Számítsa ki az R = V ÷ I-t a szükséges ellenállás meghatározásához
• Teljesítménydisszipáció: Ellenőrizze, hogy a P = I² × R a névleges határokon belül marad-e biztonsági ráhagyással
• Jel-zaj arány: A megbízható mérés érdekében gondoskodjon arról, hogy a feszültségesés meghaladja a rendszerzaj alsó szintjét

Anyagkiválasztási kritériumok

Az ötvözet összetétele közvetlenül befolyásolja Precíziós áram sönt teljesítmény:

• Manganin: Precíziós alkalmazásokhoz preferált TCR ~±10-50 ppm/°C és kiváló hosszú távú stabilitás mellett
• Constantan: Jó stabilitást biztosít közepes TCR-rel általános ipari felhasználásra
• Zeranin: Fejlett ötvözet, amely ultra-alacsony TCR-t biztosít a legmagasabb precíziós követelményekhez

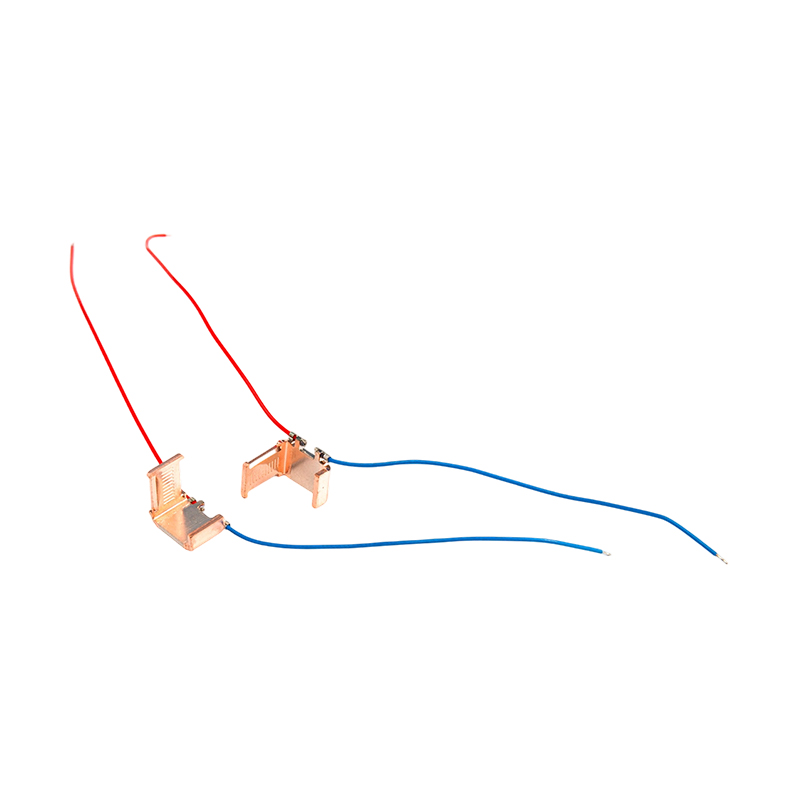

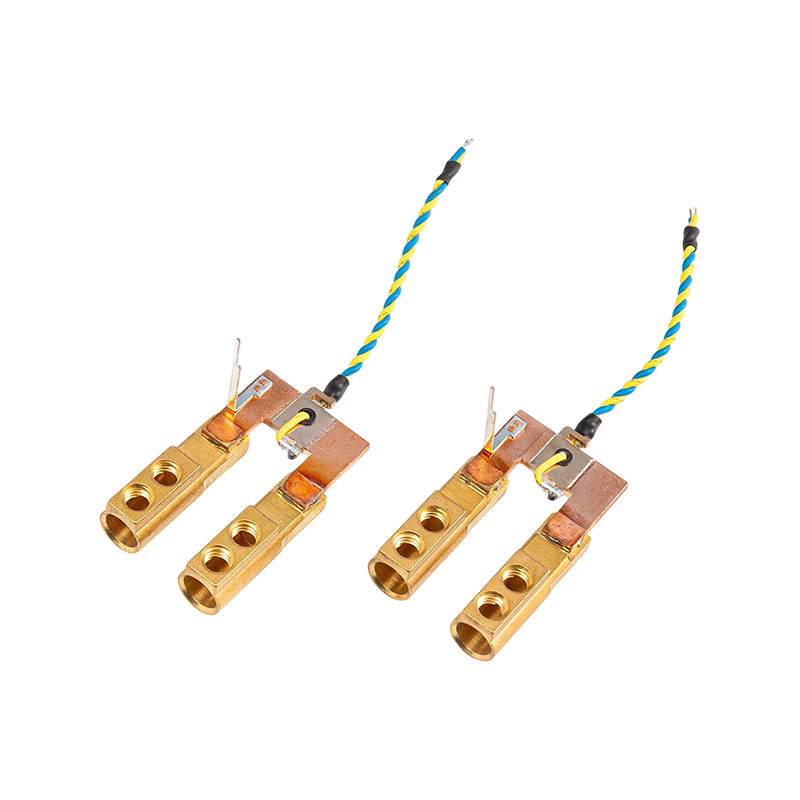

• Réz: Nagy áramerősségű alkalmazásokban használják, ahol a költség az elsődleges szempont

GYIK

Mi a különbség az áramsönt ellenállás és az áramérzékelő ellenállás között?

Míg a kifejezéseket gyakran felcserélhetően használják, jellemzően eltérő használati esetekre utalnak. Áramérzékelő ellenállások általában kis ellenállású alkatrészek, amelyek elektronikus áramkörökbe vannak beépítve felügyeleti és vezérlési célokra, és precíziós alkalmazásokhoz szabályozott frekvencia-válaszra tervezték. Áram sönt ellenállások gyakran kapcsolódnak nagyobb áramerősségű mérésekhez, és felhasználhatók áramelosztási, műszerezési vagy mérési alkalmazásokban. Mindkettő ugyanarra az Ohm-törvényre támaszkodik, de méretük, felépítésük és alkalmazási környezetükben különböznek.

Hogyan válasszam ki a megfelelő ellenállásértéket az aktuális söntellenállásomhoz?

A megfelelő kiválasztása resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Mi az a TCR, és miért számít ez az áramsönt ellenállásoknál?

A TCR (hőmérséklet-ellenállási együttható) azt méri, hogy az ellenállás mennyit változik a hőmérséklettel, ppm/°C-ban (rész per millió Celsius-fokon) kifejezve. Egy 100 ppm/°C TCR-rel és 100 Ω kezdeti ellenállású söntellenállás esetén az 50°C-os hőmérsékletváltozás 0,5 Ω ellenállás-eltolódást okoz. Ez közvetlenül befolyásolja a mérési pontosságot – a magasabb TCR nagyobb hibát jelent a hőmérséklet változása miatt. Prémium Precíziós áram sönts ±10 ppm/°C-os TCR-t kínál, ami elengedhetetlen az autóiparban (-40°C és 125°C között) és az ipari alkalmazásokhoz, ahol jelentős a hőmérséklet-ingadozás.

Mi az a Kelvin-kapcsolat, és mikor kell használni?

A Kelvin (4 vezetékes) csatlakozás négy kapcsot használ: kettő az áram átvitelére és két dedikált érzékelő terminál a feszültség mérésére. Ez kiküszöböli a vezeték- és érintkezőellenállásból származó hibákat, amelyek 10-15%-os mérési hibákat okozhatnak a 2-vezetékes konfigurációkban a milliohm-tartományú söntök mérésekor. Használjon Kelvin-kapcsolatokat mindenki számára Precíziós áram sönt alkalmazásokhoz, különösen akkor, ha az ellenállásértékek 10 mΩ alatt vannak, vagy ha 0,5%-nál jobb pontosság szükséges. A megvalósítás magában foglalja az érzékelő vonalak irányítását az ellenállásbetétek belsejéből, és az egyenlő nyomvonalhosszak fenntartását.

Hogyan viszonyulnak az áramsönt ellenállások az áramméréshez használt Hall-effektus érzékelőkhöz?

Áram sönt ellenálláss nagyobb pontosságot (különösen DC/alacsony frekvencián), alacsonyabb költségeket és szélesebb frekvencia-választ kínálnak, de hőt termelnek (I²R veszteség), és nem biztosítanak galvanikus leválasztást. A Hall-effektus érzékelők belső szigetelést és elhanyagolható teljesítményveszteséget biztosítanak, de mérsékelt pontossággal rendelkeznek a külső mágneses mezők által, és magasabbak a költségek. A nagy pontosságot igénylő egyenáramú alkalmazásoknál, mint például az akkumulátorkezelő rendszerekben, általában előnyben részesítik a sönt ellenállásokat. A Hall-érzékelőket előnyben részesítik, ha az elkülönítés kritikus fontosságú, vagy olyan nagyáramú alkalmazásokban, ahol a hőelvezetés aggodalomra ad okot.

Mekkora a szabványos feszültségesés a DC t sönt ellenállásoknál?

Ipari szabvány Egyenáramú sönt ellenállások jellemzően 75 mV-ot termelnek névleges árammal, bár gyakoriak az 50 mV-os és 100 mV-os változatok is. Ez a szabványosítás biztosítja a kompatibilitást az ezekre a speciális feszültségtartományokra tervezett analóg panelmérőkkel és mérőműszerekkel. Például egy 100A/75mV-os sönt ellenállása 0,00075Ω, míg az 50A/75mV-os sönt 0,0015Ω-os. Amikor sönteket választ ki a meglévő berendezésekhez, ellenőrizze a mérő teljes körű feszültségigényét a megfelelő skálázás és pontosság biztosítása érdekében.

Az áramsönt ellenállások használhatók váltakozó áramú alkalmazásokban?

igen, Áram sönt ellenálláss AC méréshez használható, de a szempontok eltérnek az egyenáramú alkalmazásoktól. A huzalos söntök olyan induktivitást mutatnak, amely fáziseltolódást és mérési hibákat okozhat magasabb frekvenciákon. A fémfólia vagy fémlemez söntök alacsonyabb induktivitást és jobb AC teljesítményt kínálnak. A tiszta váltakozó áramú alkalmazásokhoz gyakran előnyben részesítik az áramtranszformátorokat (CT-ket), mivel szigetelést biztosítanak, és hőtermelés nélkül kezelik a nagy áramokat. Az egyenáramú előfeszített váltakozó áramú vagy széles frekvenciatartományú követelmények esetén azonban a söntellenállások hatékonyak maradnak, ha megfelelően meghatározzák a frekvenciamenetet.

Mi okozza az áramsönt ellenállás mérési hibáit, és hogyan tudom ezeket minimalizálni?

Az elsődleges hibaforrások a következők: termikus sodródás (minimálisra csökkentve az alacsony TCR-tartalmú anyagok kiválasztásával), ólomellenállás (Kelvin-csatlakozáson keresztül megszüntetve), termoelektromos feszültségek (a következetes anyaghasználat és hőmérséklet-gradiensek csökkentik), a PCB-elrendezési problémák (megfelelő nyomvonalvezetéssel és az erősítő elhelyezésével megoldva), valamint az önmelegedés (termikus tervezéssel és kezeléssel). További tényezők közé tartozik a forrasztás minősége, a kapcsok érintkezési ellenállása és az elektromágneses interferencia. A gyártó elrendezési irányelveinek betartása és a megfelelő hőkezelés bevezetése 0,1% alá csökkentheti a teljes hibát a precíziós alkalmazásokban.

Milyen tanúsítványokat kell keresnem az autóipari áramsönt ellenállásoknál?

Autóipari alkalmazásokhoz keresse Áram sönt ellenálláss AEC-Q200 minősítéssel – az autóipari környezetekben végzett passzív alkatrészek stressztesztjének globális szabványa. További fontos tanúsítványok közé tartozik az ISO9001 (minőségirányítás), az ISO14001 (környezetvédelmi) és az ISO45001 (munkahelyi egészségvédelem és biztonság). A nemzetközi piacokon az UL elismerés, a TUV tanúsítás és az EU ROHS/REACH irányelveinek való megfelelés biztosítja a szabályozás betartását. Ezek a tanúsítványok garantálják, hogy az alkatrészek ellenállnak az autóipari hőmérséklet-tartományoknak (-40°C és 125°C), a vibrációnak és a hosszú távú megbízhatósági követelményeknek.

Hogyan számíthatom ki az aktuális söntellenálláshoz szükséges névleges teljesítményt?

Számítsa ki a teljesítménydisszipációt a P = I² × R segítségével, ahol I a maximális folyamatos áram, R pedig a sönt ellenállása. Alkalmazzon 25-50%-os biztonsági ráhagyást a számított teljesítmény felett. Például 20A-nél egy 5 mΩ-os söntnél: P = 20² × 0,005 = 2W. Válasszon egy 3 W-os vagy nagyobb névleges ellenállást. Vegye figyelembe a leértékelési görbéket – sok ellenállást le kell csökkenteni 70°C környezeti hőmérséklet felett. Impulzusos alkalmazások esetén ellenőrizze az ellenállás impulzusképességét, mivel a csúcsteljesítmény kezelése gyakran meghaladja a folyamatos névleges értékeket. Mindig olvassa el a gyártó adatlapjait a konkrét leértékelési követelményekről.
